Tay kéo EZ siêu bền cho 1UP Heavy Duty Bike Rack (Easy Pull Handle)

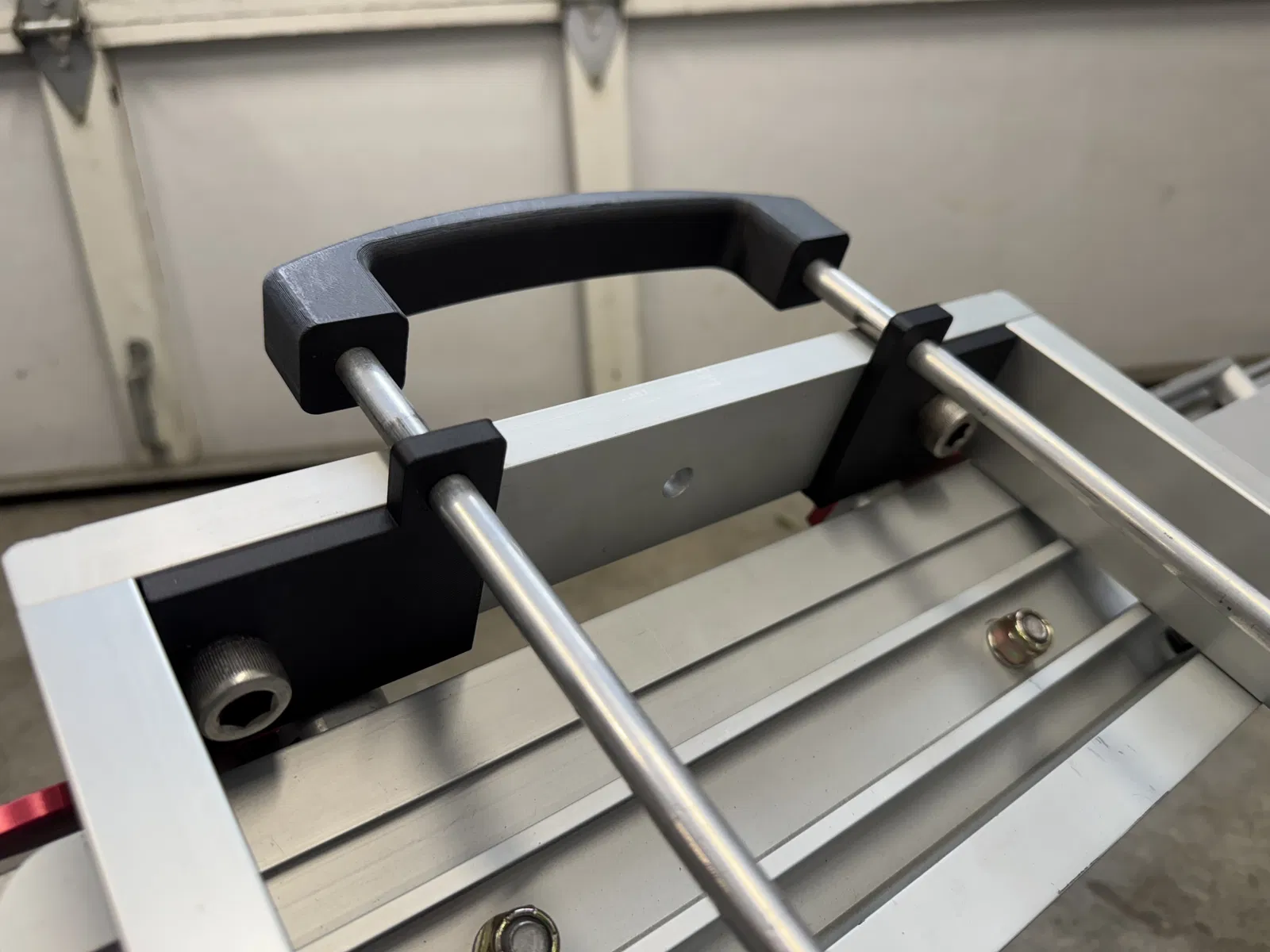

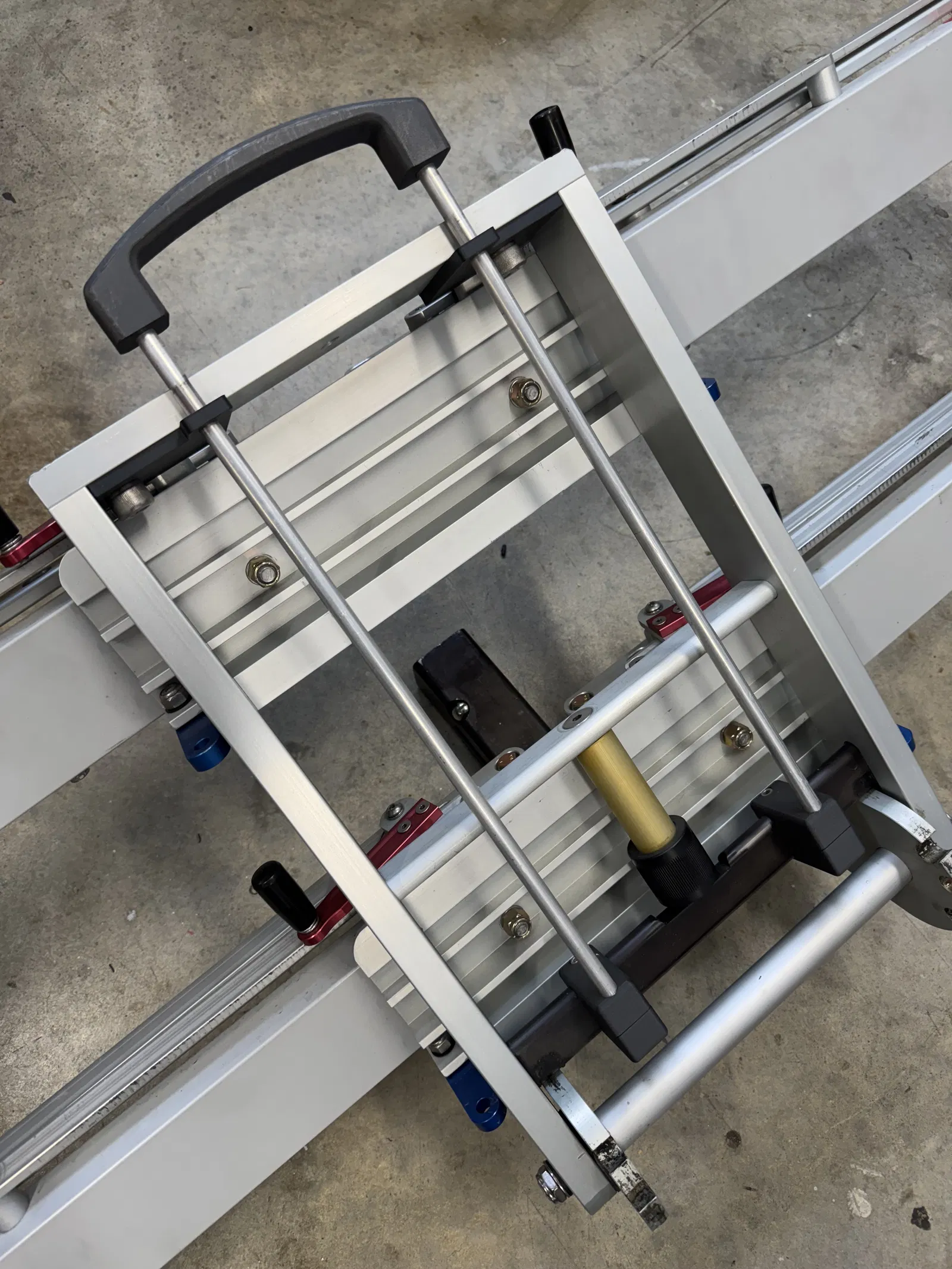

Mình nghĩ sẽ thiết kế một cái EZ pull handle “trâu” hơn cho 1up Heavy Duty bike rack. Tất cả được dựng theo phần cứng chuẩn size tiêu chuẩn (inch), không phải metric; nếu mọi người quan tâm đủ nhiều thì mình có thể thiết kế thêm để dùng được với hardware metric nữa. Mình in các phần này bằng Prusament PC-CF, nhưng mình khuyên dùng PETG hoặc vật liệu tốt hơn vì bike rack thường xuyên để ngoài trời, chịu nắng mưa.

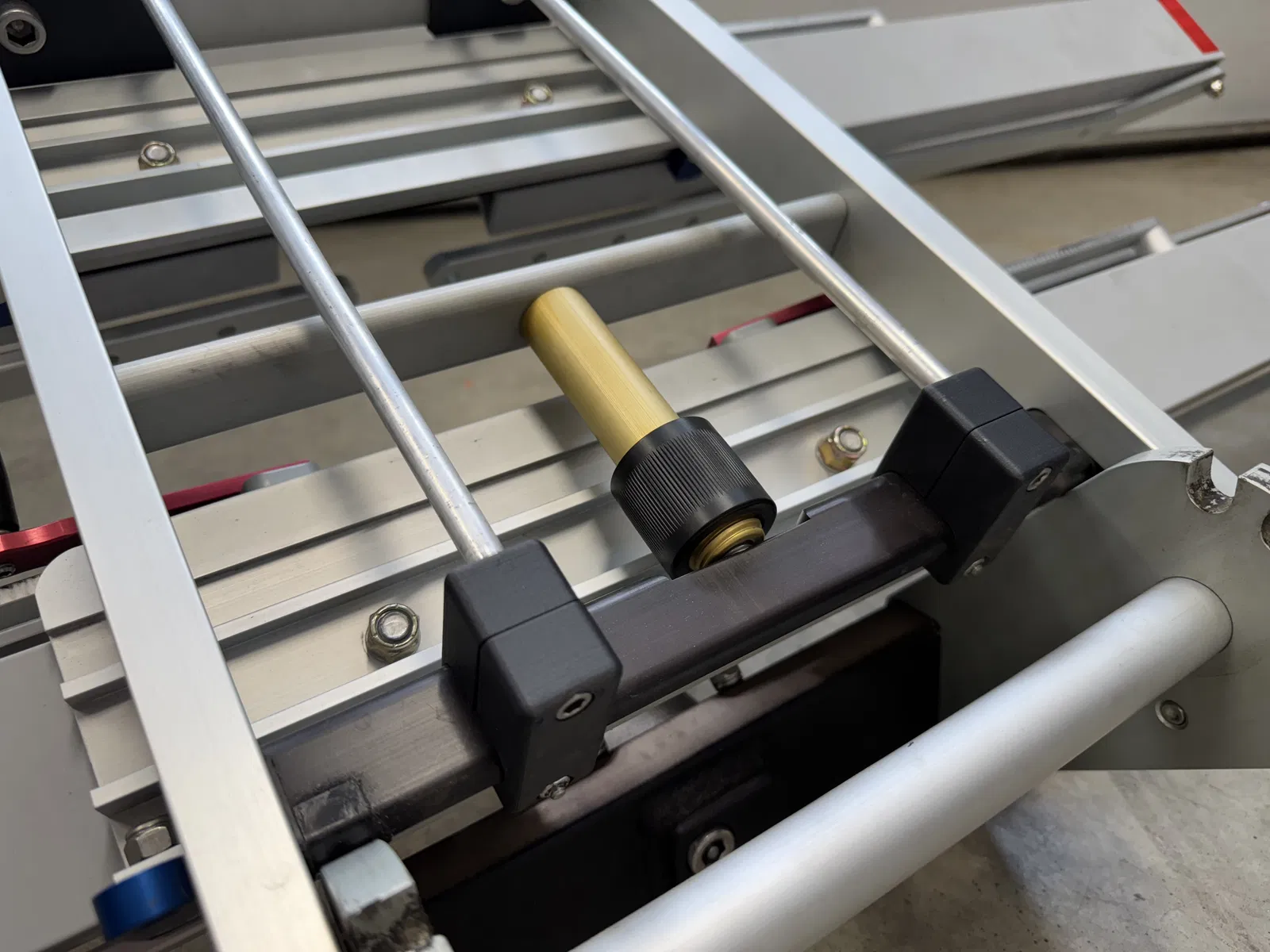

Bạn sẽ cần in số lượng 2 cái cho mỗi mẫu “bike rack clamp 1” và “bike rack clamp 2”.

Danh sách phần cứng cần mua (shopping list) ở dưới:

Qty 2 - thanh nhôm đặc 3/8" - dài 16.25" cho rack 2 xe; ngắn hơn cho rack 1 xe và dài hơn cho các rack tải nhiều xe hơn

Qty 2 - ốc ¼-20 x 1" inox loại socket head cap screws - dùng để bắt handle vào các thanh rod

Qty 2 - bu-lông ½-13 x 1" inox để cố định các intermediate brackets

Qty 4 - ốc 10-32 x 1.5" inox loại socket head cap screws - dùng để bắt các clamp brackets vào 1up pull bar

Qty 2 - ê-cu khóa (lock nuts) 10-32 bằng inox - dùng để giữ các clamp brackets vào 1up pull bar

Bạn cũng sẽ cần cách để khoan và ta-rô (drill and tap) hai đầu thanh nhôm 3/8" để lắp vừa hardware ¼-20 và 10-32. Dĩ nhiên có máy tiện (lathe) thì lý tưởng nhất, nhưng mình đã 3D print vài cái drill bushings và dùng cũng ổn. Bôi một ít mỡ (grease) lên các phần chuyển động sẽ giúp rất nhiều, làm handle dễ thao tác hơn.

Chúc in vui vẻ!
