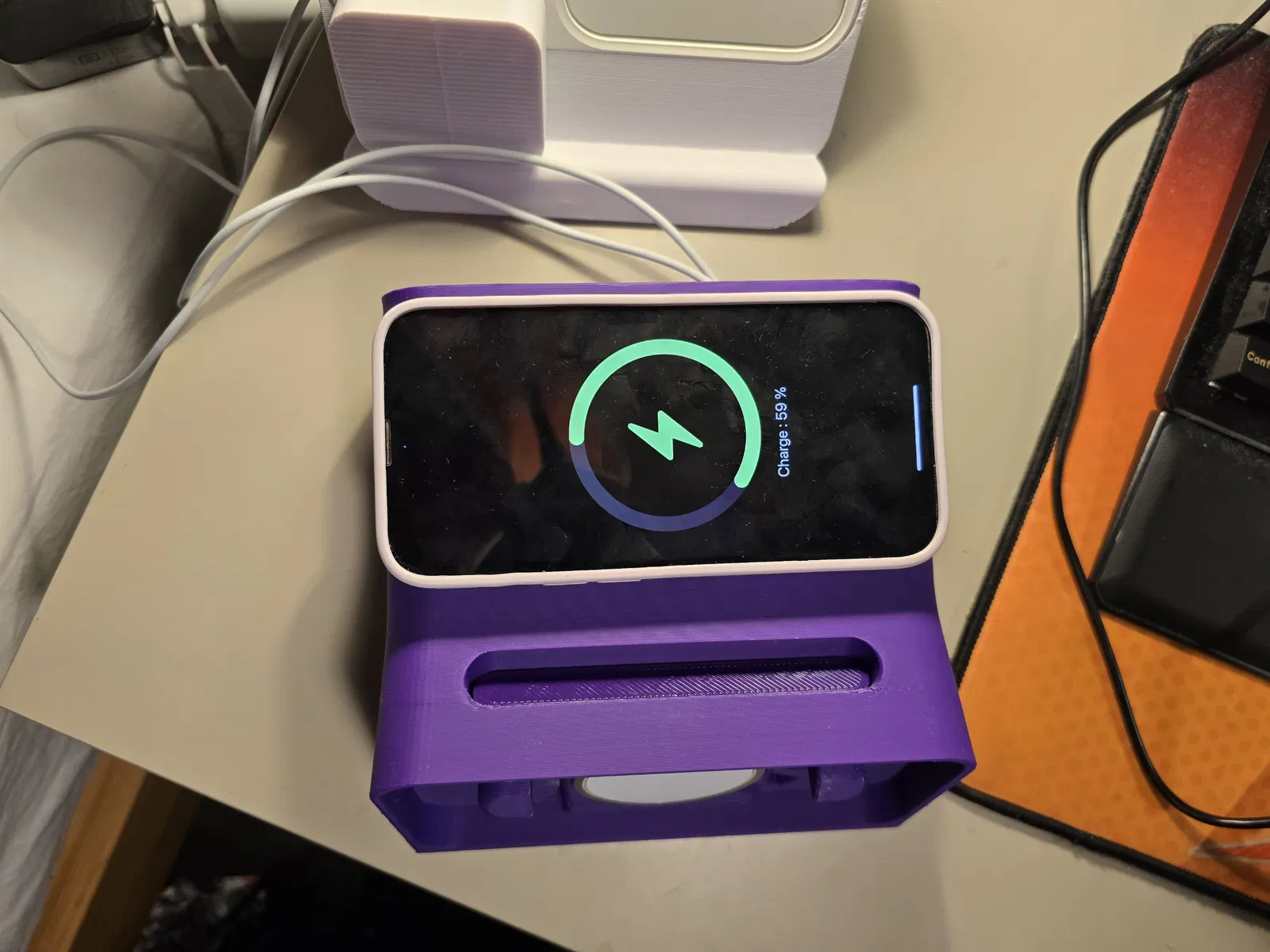

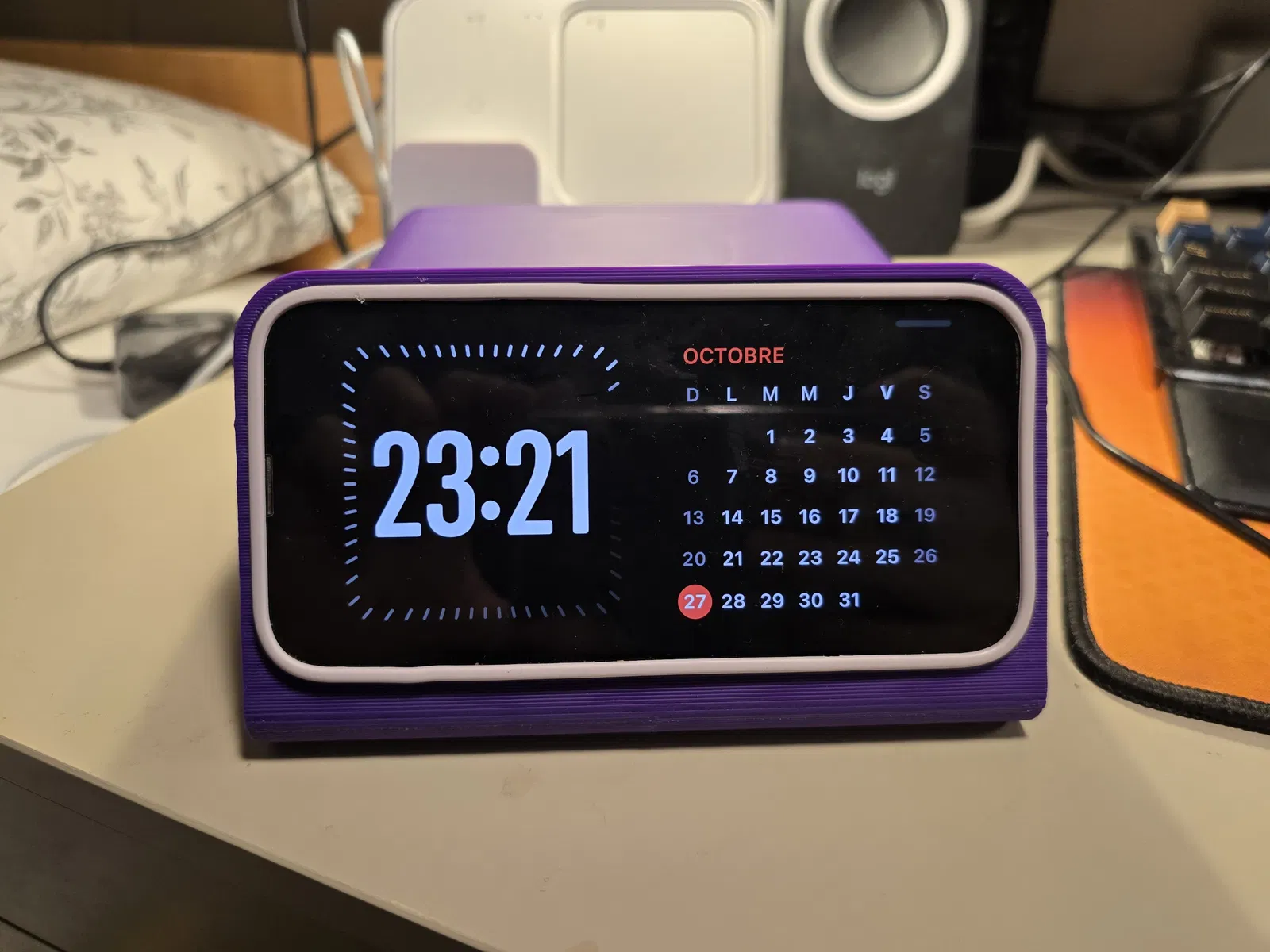

Đế đôi MagSafe cho iPhone chế độ StandBy (Parametric)

Lưu ý quan trọng: Hãy đo cục sạc MagSafe của bạn và chỉnh lại kích thước (dimensions) trong Fusion cho phù hợp. Mình dùng sạc MagSafe loại knock-off (không khuyến nghị, nó nóng lên rất nhiều) nên các kích thước được lấy theo loại đó.

Kích thước điện thoại được lấy theo iPhone 14 có ốp mỏng, nên bạn cũng nhớ chỉnh lại phần này.

Non-printed parts:

Part

Quantity

Link

Magsafe Charger

2

https://www.apple.com/ca/shop/product/MX6X3AM/A/magsafe-charger-1m

12 mm Rubber Feet

4

https://www.amazon.ca/Adhesive-Furniture-Bumpers-Cabinets-AUSTOR/dp/B074C2XKXH/ref=sr_1_5?sr=8-5

Printing Instructions:

1. Canh hướng (orient) tất cả chi tiết đúng như trong các hình ở phía sau.
2. Phần dock chính cần support: đặt support angle 60 độ và dùng tree supports. Nhớ kiểm tra để support không bị thêm vào các hốc (recess) gắn rubber feet của dock chính.
3. Chi tiết “stopper” nên scale xuống khoảng 95%, nếu không sẽ khá khít.

Assembly:

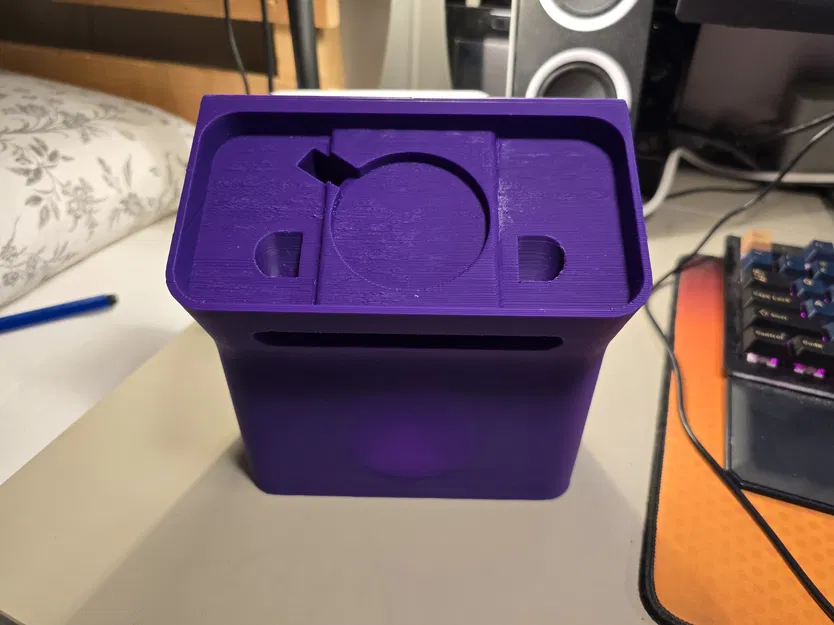

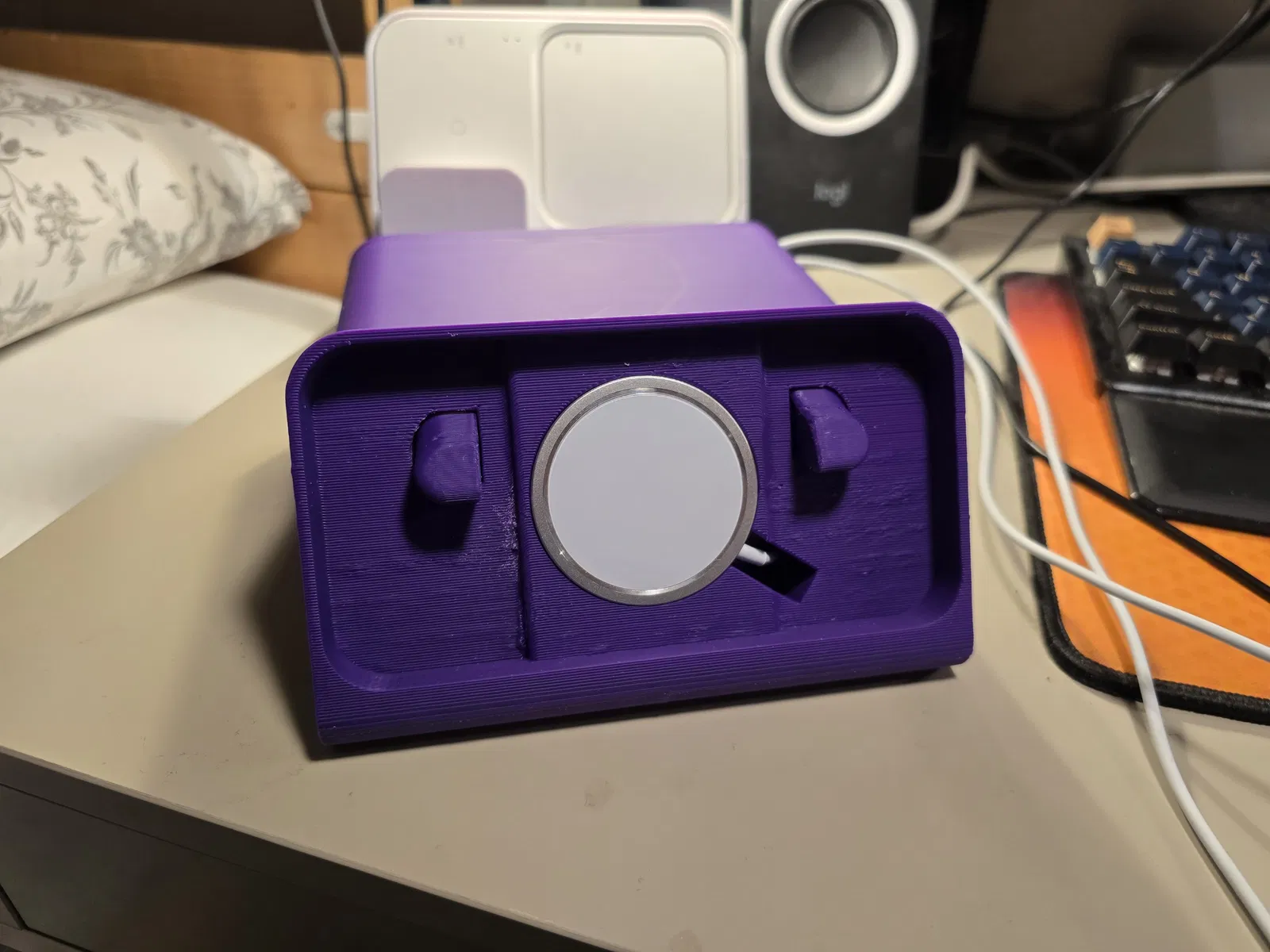

1. Lắp cục sạc MagSafe phía trước theo cách thông thường; có thể sẽ hơi lỏng, nên hoặc chỉnh dimensions trong Fusion, hoặc dán thêm băng keo 2 mặt để cố định sạc.

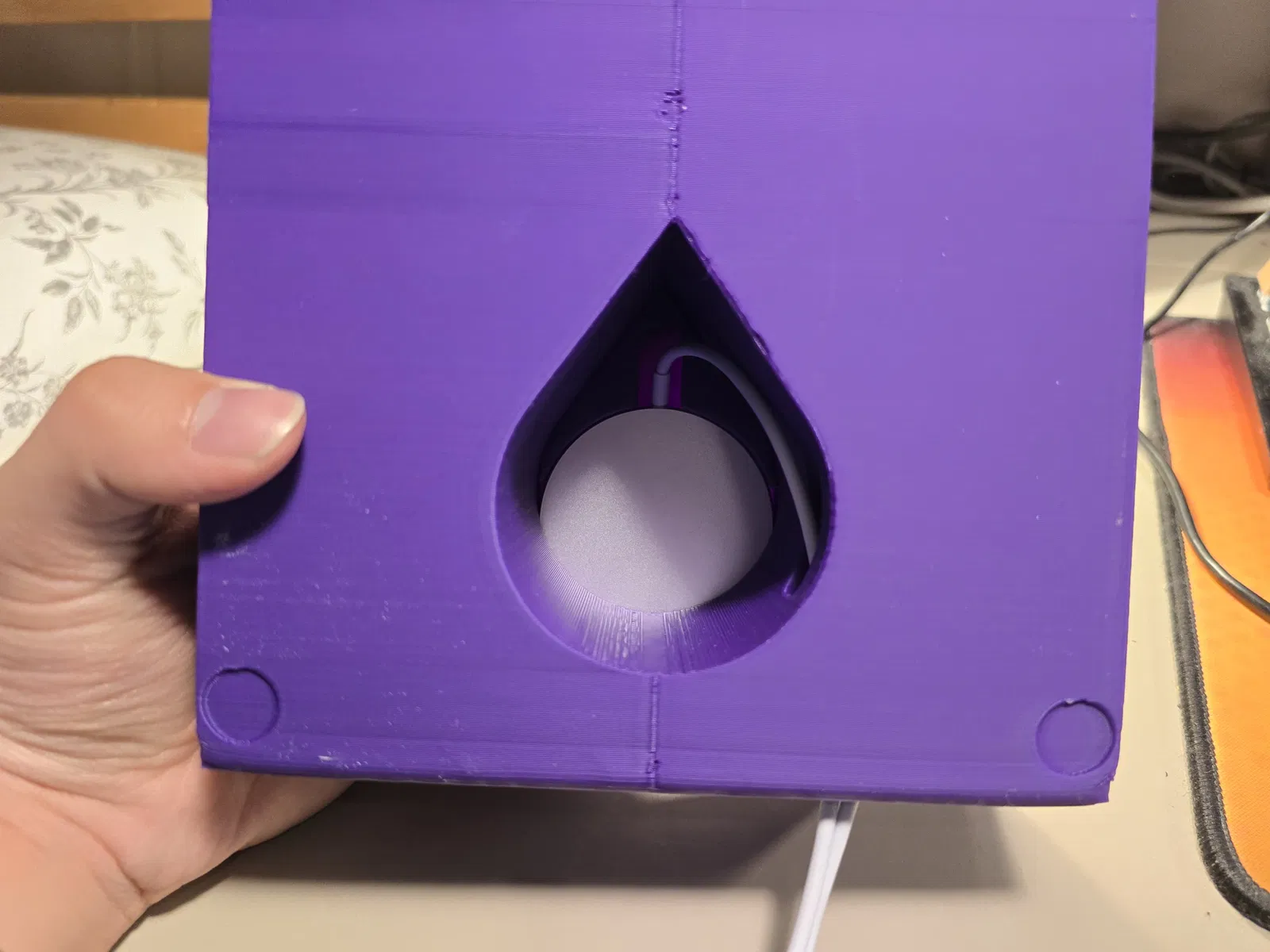

2. Đặt cục sạc MagSafe vào ngăn phía sau, hướng dây quay về phía trước.
3. Khi sạc phía sau đã vào hết, đẩy nó lùi về sau để khóa cố định tại chỗ.

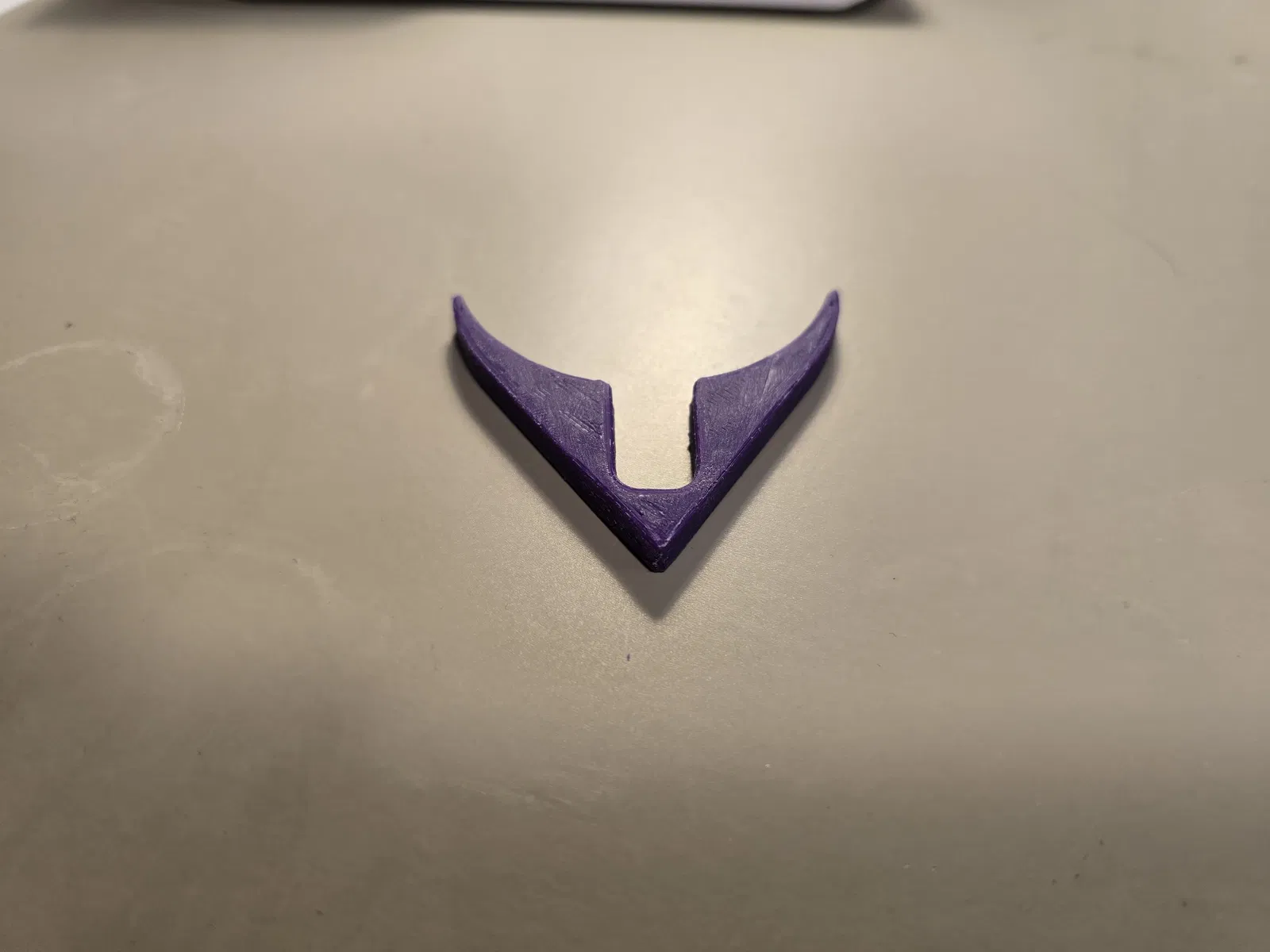

4. Cắm “stopper” vào khe ở phía trước của lỗ sạc phía sau để giữ chặt sạc phía sau.

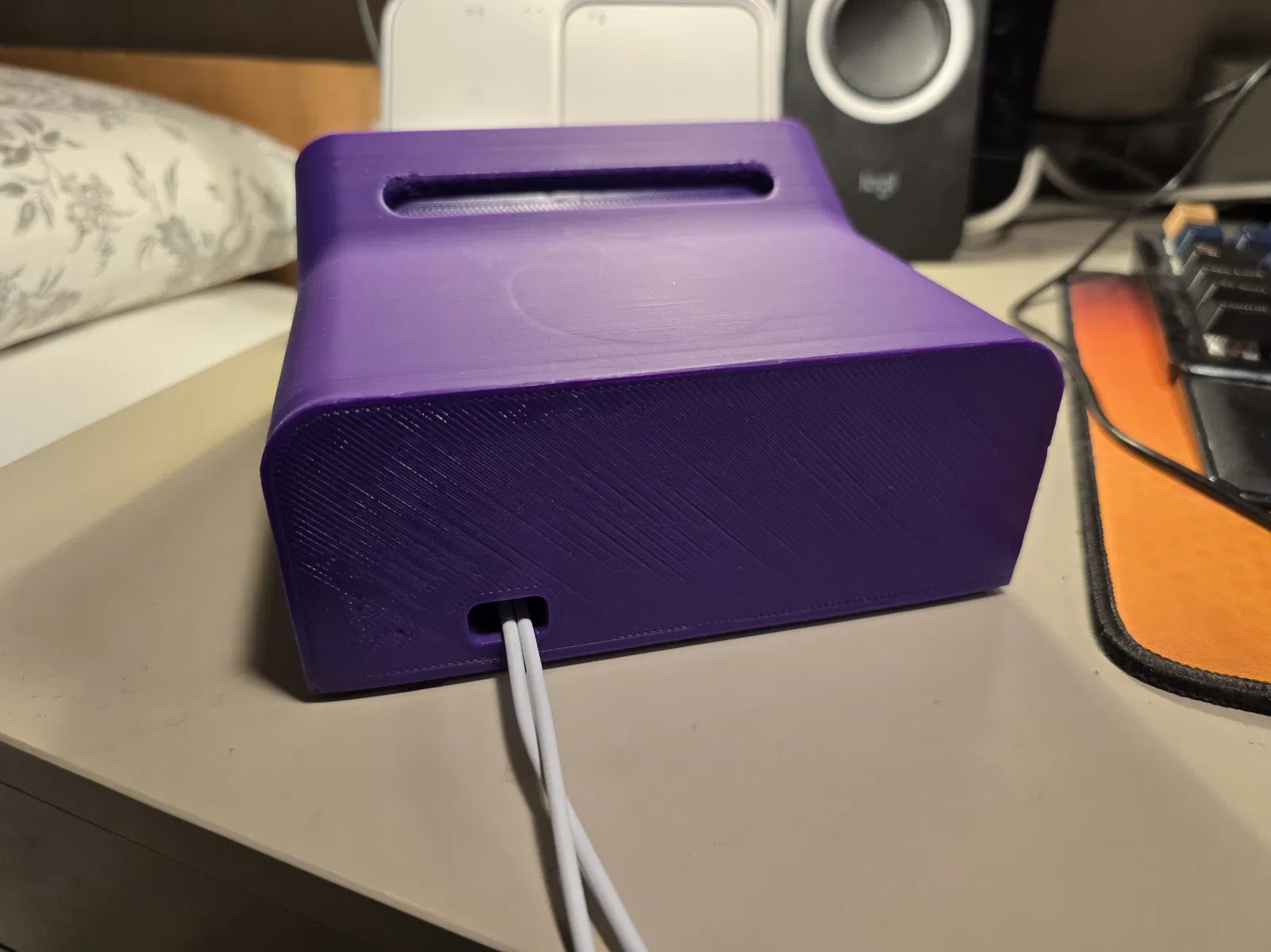

5. Luồn dây cáp qua lỗ có sẵn và đi ra phía sau.
