Bộ tuỳ biến Velocity Stack Quạt Máy Tính Parametric (Customizer)
Trình tạo velocity stack tham số cho quạt axial từ 40–220mm. Chọn size plate theo chuẩn, nhưng cần tự đo và nhập đường kính hub trung tâm và inlet. Mặc định cho quạt 120mm, kèm 2 STL sẵn và cần supports khi in.
Mô tả

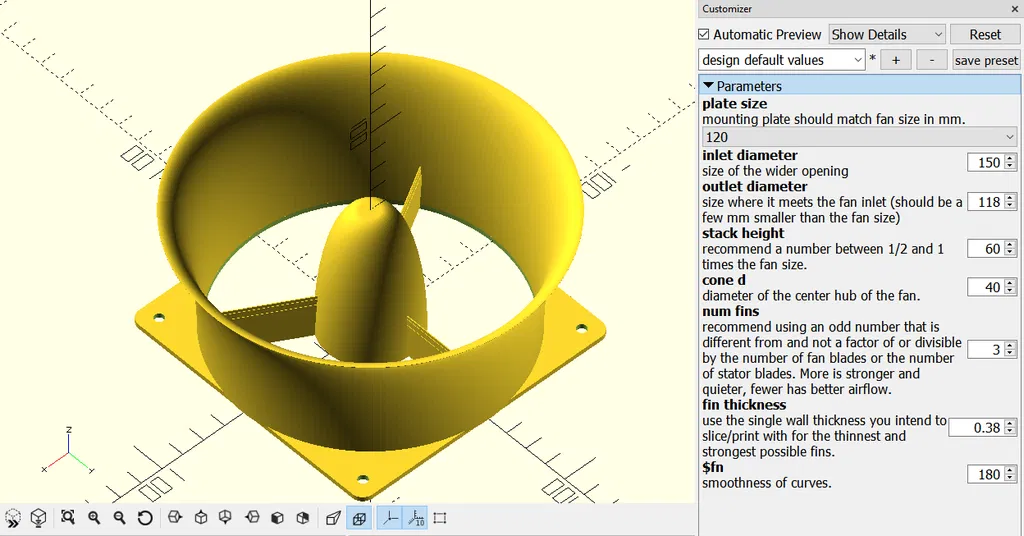

Trình tạo velocity stack dạng tham số (parameterized) cho quạt máy tính hướng trục (axial) nhiều kích cỡ khác nhau. Kích thước tấm gá (fan mounting plate) có thể chọn theo các size tiêu chuẩn từ 40mm đến 220mm, tuy nhiên bạn sẽ cần tự đo đường kính hub trung tâm của quạt và đường kính miệng vào (inlet) rồi nhập thủ công vì các thông số này chưa được tiêu chuẩn hoá hoàn toàn. Mặc định được cấu hình cho quạt 120mm.

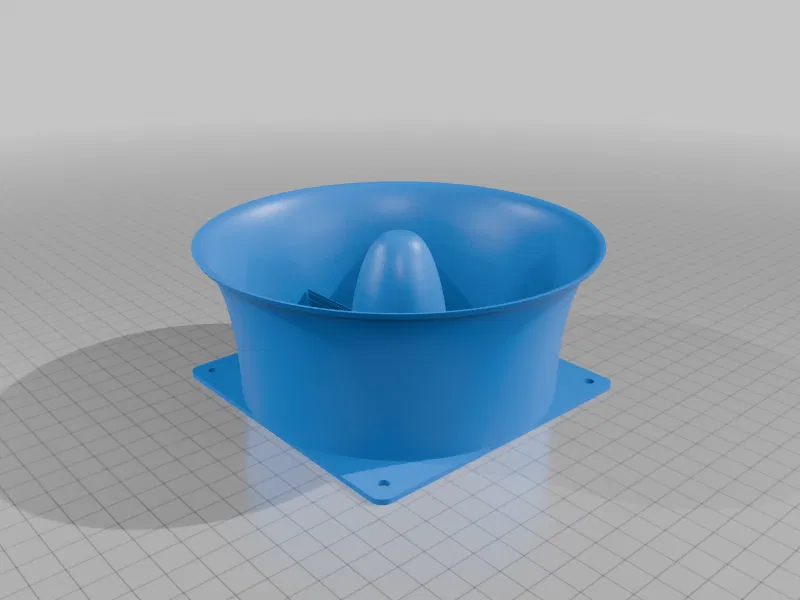

Ngoài ra có kèm 2 file STL đã xuất sẵn cho quạt 120mm, nhưng hiện tại mình chưa có các size khác để đo.
Khi in nên dùng supports. Model được tối ưu để không có overhang, tuy vậy phần cone và các fin không nằm flush với tấm plate để chừa khoảng hở cho cụm quay của quạt, nên sẽ cần được support.
