Giá đỡ camera Runcam Nano 4 cho Nanohawk X

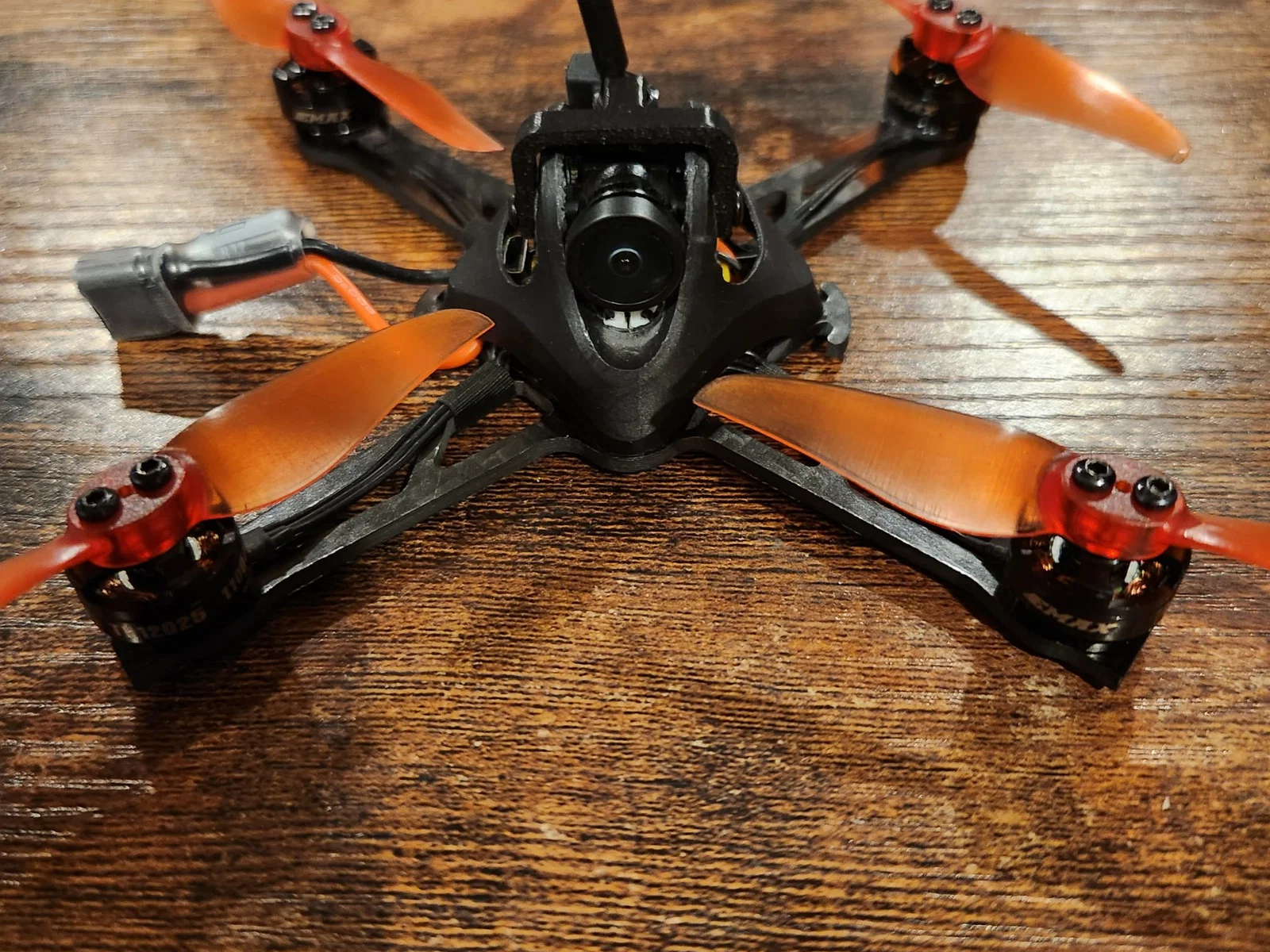

Đây là một giá đỡ Runcam Nano 4 có thể điều chỉnh cho Nanohawk X.
Tôi thấy camera Nano 3 khá kém trong điều kiện ánh sáng yếu, và tôi thích một camera có thể điều chỉnh.

Bạn sẽ cần kéo về phía trước giá đỡ camera gốc và sau đó cắt giá đỡ ra khỏi chốt canopy - Cái của tôi đã rơi khỏi chốt sau khi tôi cắt giá đỡ camera ra, vì vậy bạn có thể có thể gỡ bỏ nó mà không cần cắt.

Bạn sẽ cần hàn lại dây cho Nano 3 và hàn Nano 4 vào 5v, Gnd và Vin trên bộ điều khiển bay.

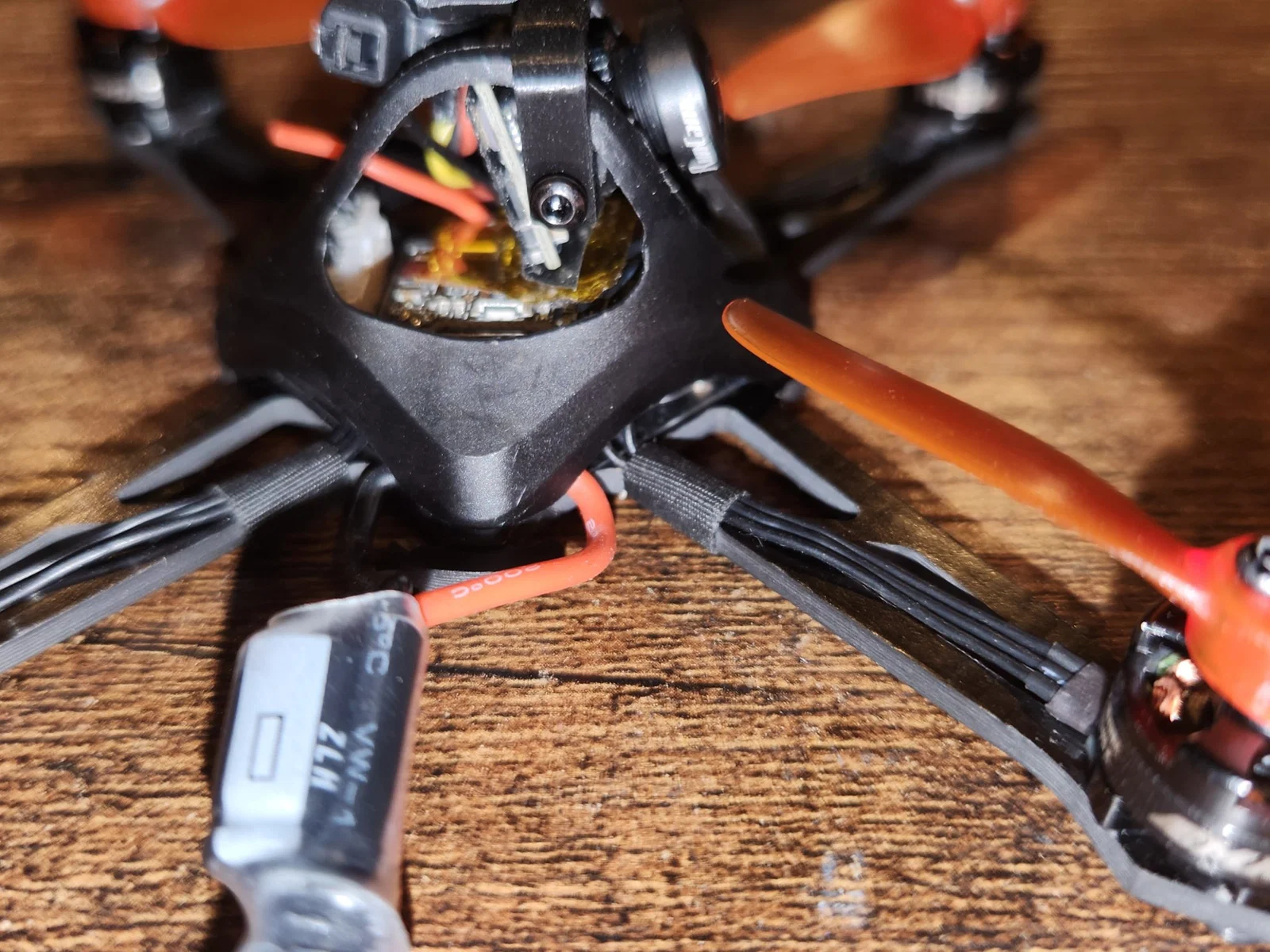

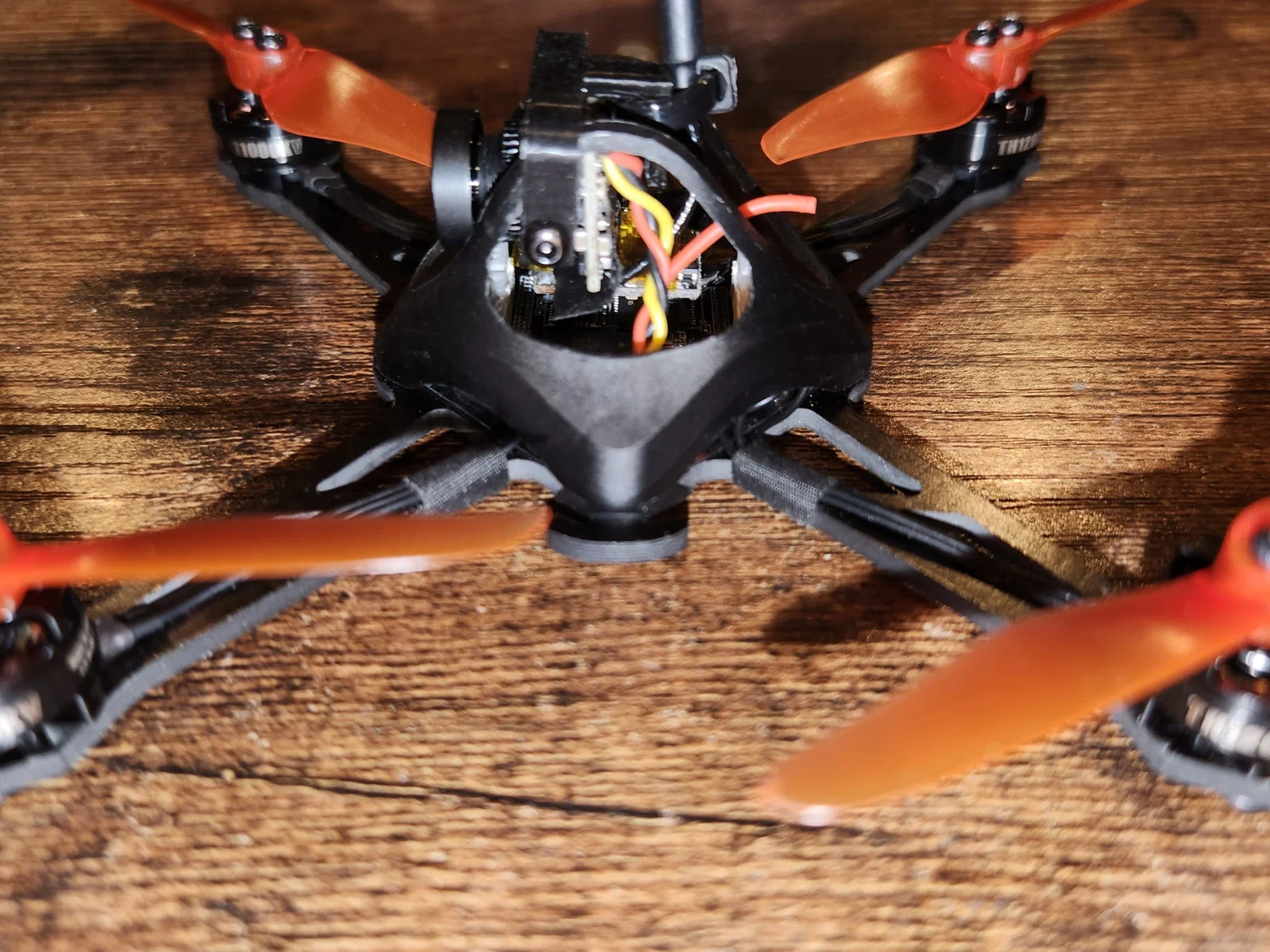

Tôi cũng đã dán một ít băng Kapton\polymide lên bảng vtx dưới camera và một ít băng điện lên Nano 4 để bảo vệ khỏi các mạch ngắn. Giá đỡ hiện tại cho phép khoảng cách 1-2 mm giữa Nano 4 và bảng vtx. Ban đầu tôi thiết kế giá đỡ cao hơn 2 mm và Nano 4 đã cọ vào bảng vtx. Giá đỡ ngắn hơn đã giảm một chút góc vì camera đang ép vào canopy nhiều hơn nhưng an toàn hơn và được gắn chặt hơn vào canopy.

Nếu ai đó thấy cần một góc lớn hơn, xin hãy bình luận và tôi sẽ điều chỉnh mô hình dài hơn từ 0.5mm đến 1mm, điều này sẽ hạ thấp camera nhưng tôi khuyên không nên dài hơn nữa vì nó sẽ chạm vào bảng vtx.

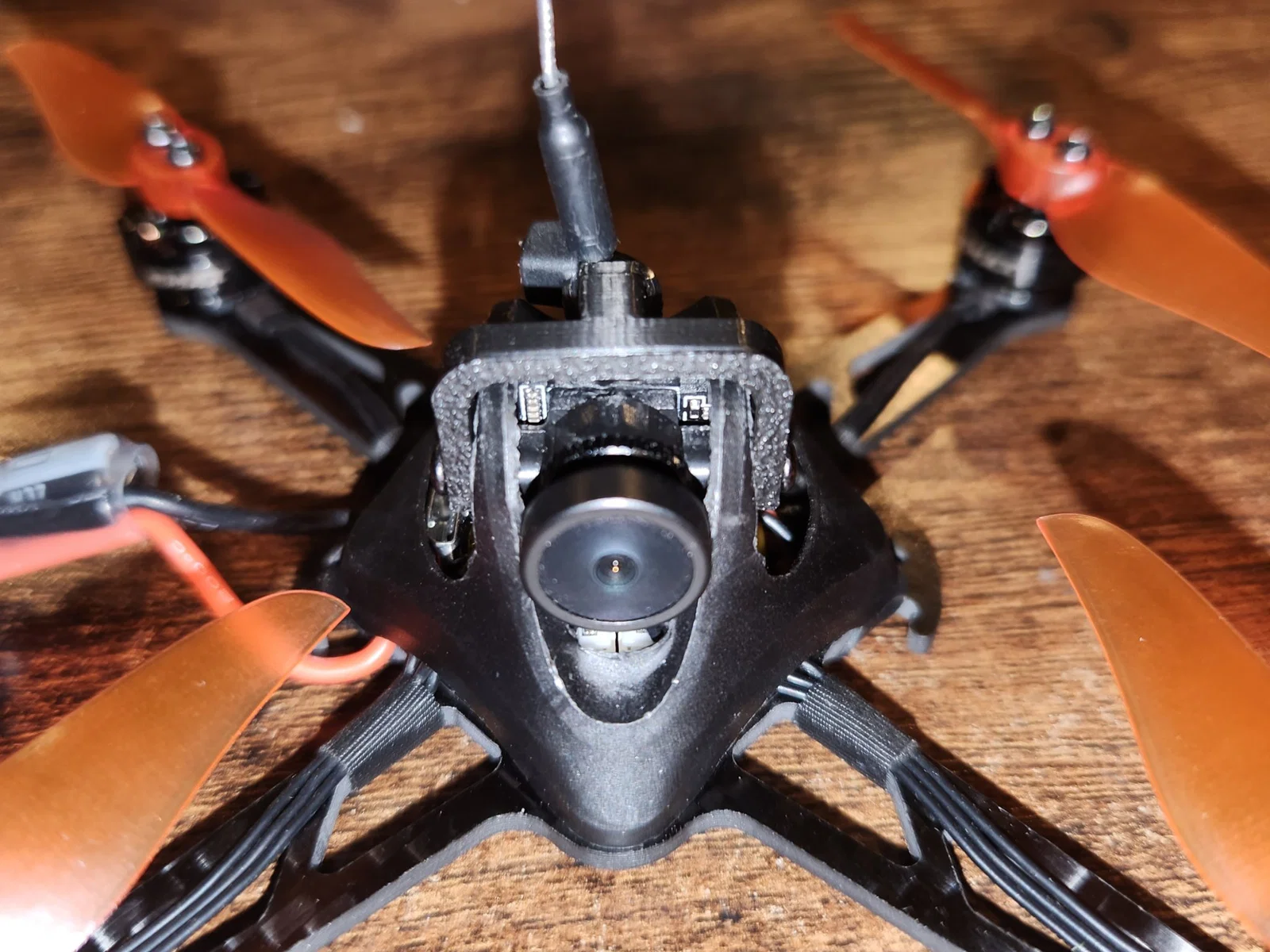

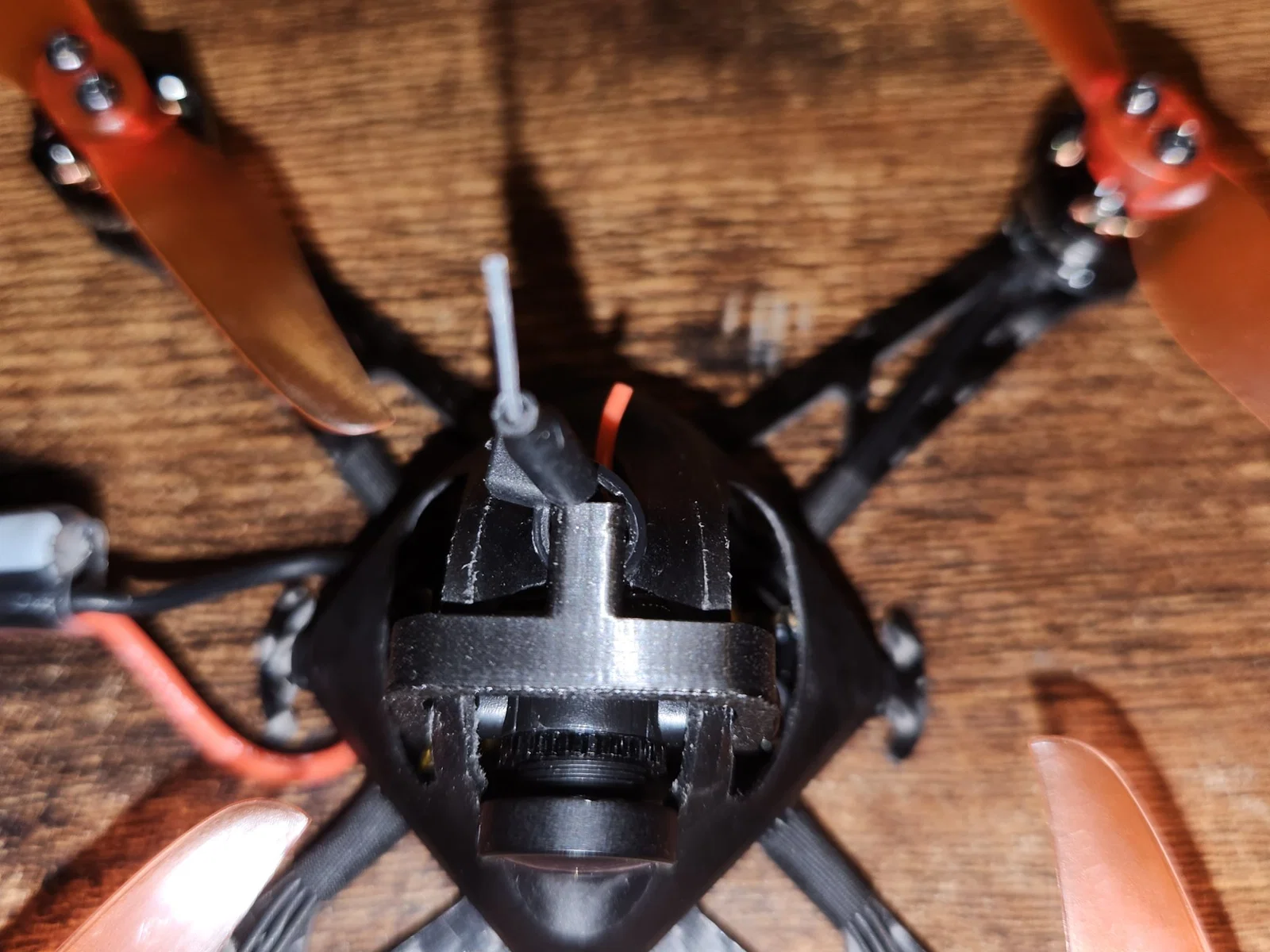

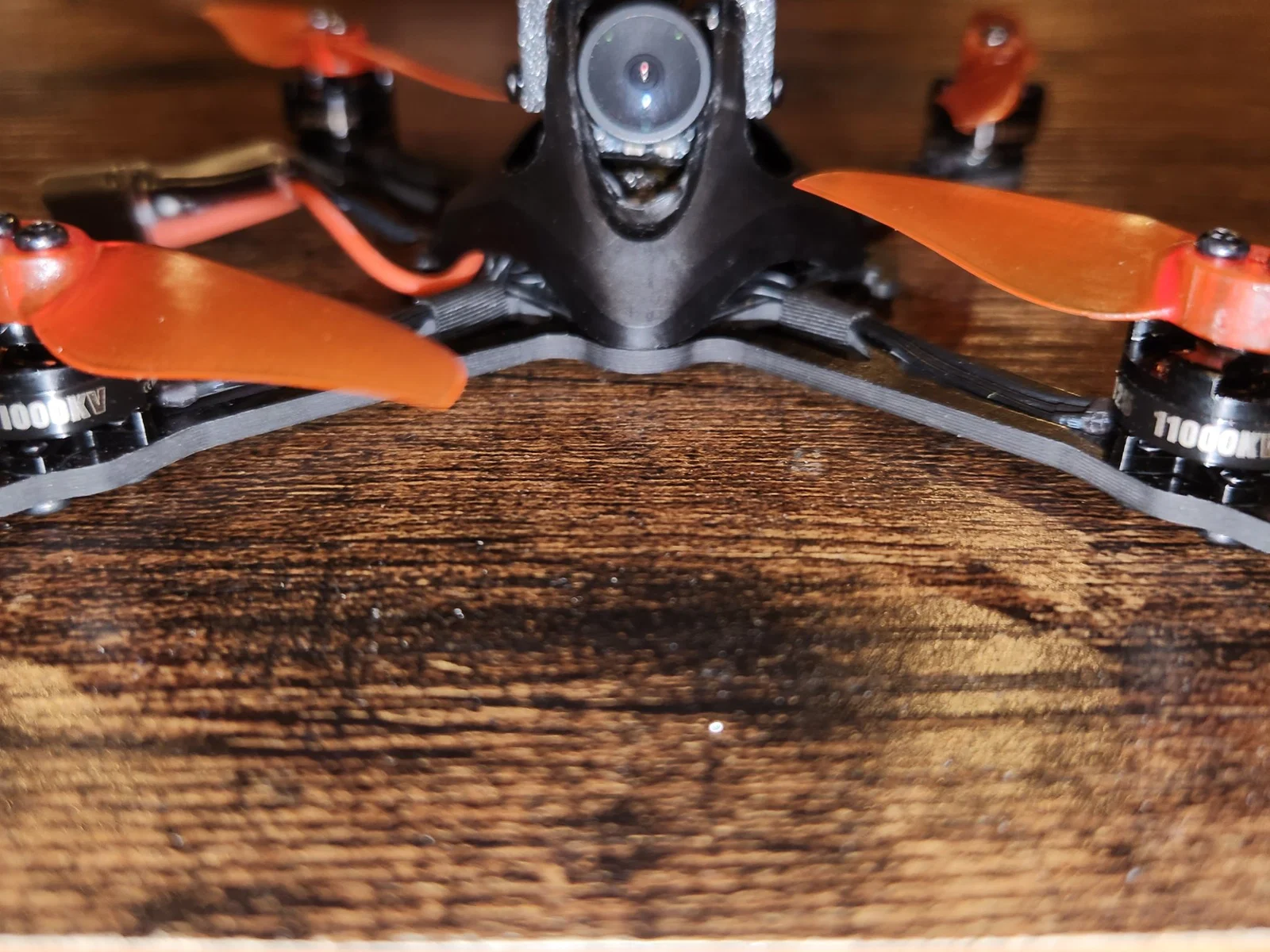

Giá đỡ có một chốt ở phía sau đi vào lỗ nhỏ trên canopy và được gắn vào camera bằng hai vít M2x6. Nó rất chắc chắn và bay tốt. Camera có thể nghiêng xuống hoặc lên tùy theo sở thích của bạn. Tôi siết chặt các vít để camera không di chuyển và được gắn chặt hơn vào canopy.

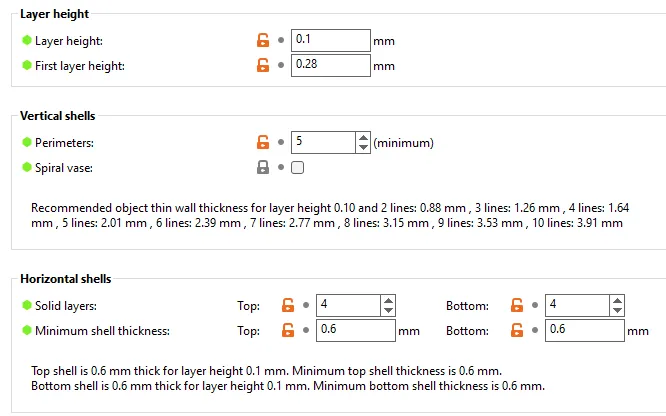

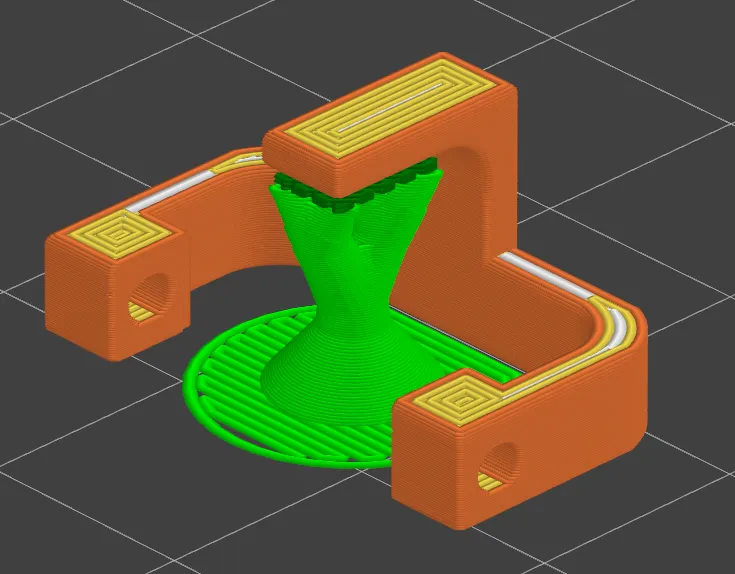

Mất khoảng 10 phút để in với độ cao lớp .1 mm ở tốc độ 90 mm/s trên máy in Kobra 2 của tôi. Tôi đã bao gồm một ảnh chụp màn hình về cài đặt in của tôi (eSlicer) và hướng in mà dường như hoạt động khá tốt. Tôi đã sử dụng hỗ trợ hữu cơ cho chốt.

Về trọng lượng, Nanohawk X gốc nặng khoảng 42 gram mà không có pin, tôi đã cân cái của tôi với giá đỡ camera nặng khoảng 45-46 gram. Nano 4 nặng 2.9 gram so với 1.1 gram của Nano 3.
