Khay sắp xếp tháo rã đầu quy-lát 16 van (Parametric) / Parts Organizer

Mình cần một cái khay kiểu này cho một dự án và để ý thấy mua online thì mắc quá trời. Nó chỉ là một cái organizer nhựa đơn giản nên mình quyết định tự làm.

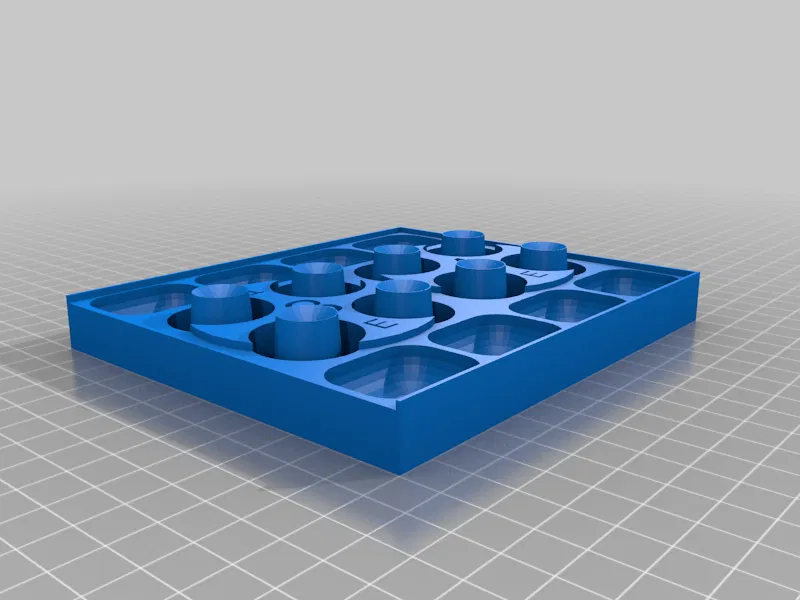

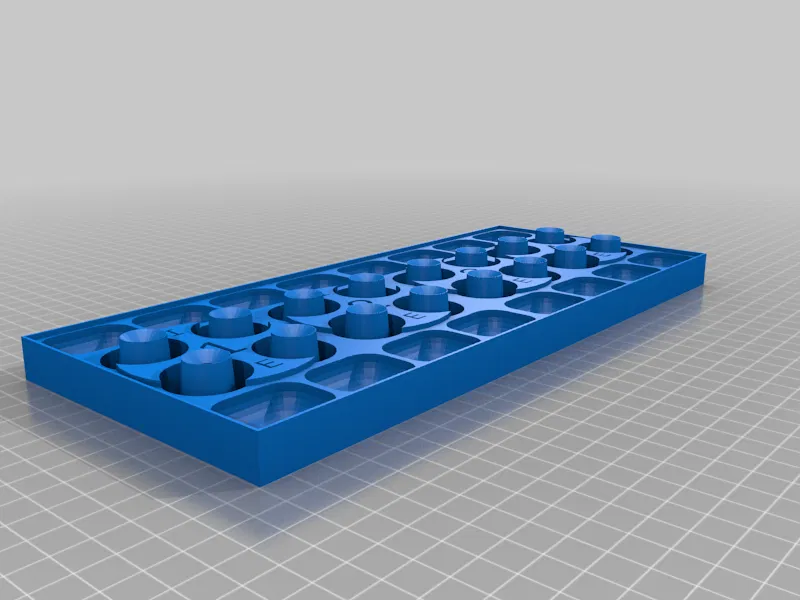

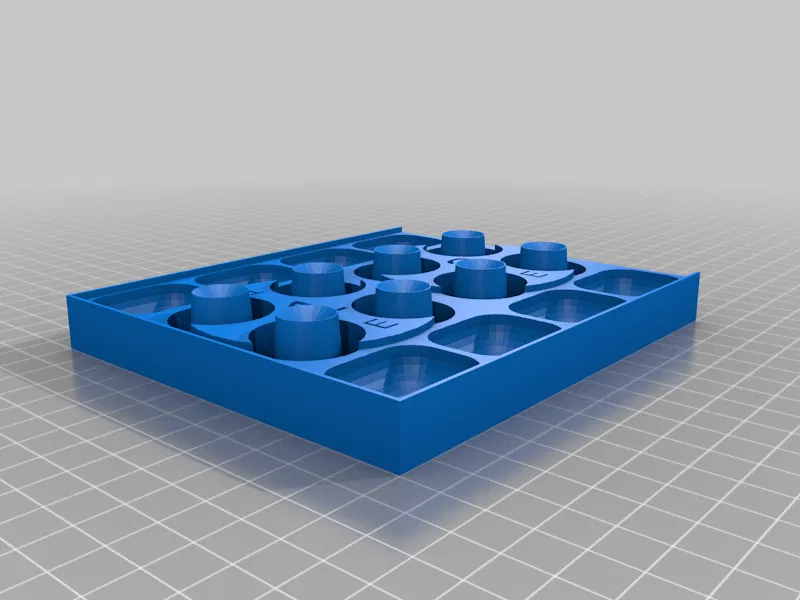

Các giá trị mặc định được set để vừa với Toyota 5S-FE, nhưng nếu bạn biết kích thước chi tiết của mình thì có thể tùy biến để dùng cho bất kỳ động cơ 1, 2 hoặc 4 xy-lanh, với 4 valve mỗi xy-lanh. Mình khuyên dùng MeshMixer để plane cut cắt đôi mẫu trước khi in, trừ khi bạn có máy in rất lớn; bạn cũng có thể cắt xuống còn 1 cyl nếu muốn. Mình sẽ cung cấp thêm một STL generic đã cắt sẵn.

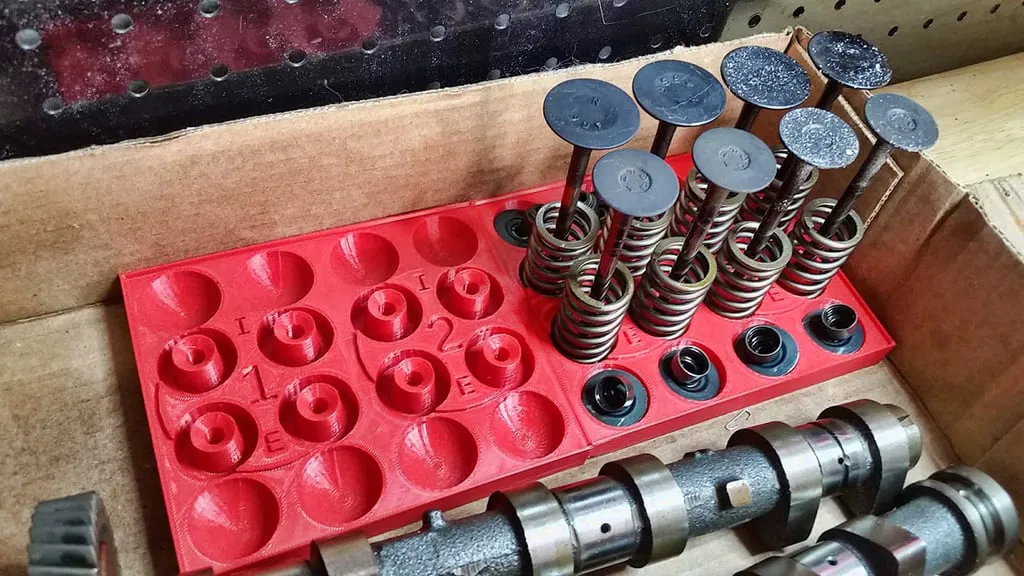

Khay có các ổ (socket) cho toàn bộ valve và lò xo (springs), kèm thêm một khay nhỏ đựng phụ tùng cho mỗi valve (tùy chọn) để bỏ keepers, shims, v.v... nếu bạn cần. Nếu không muốn các khay nhỏ này, bạn có thể làm bản in nhỏ hơn bằng cách nhập 0 cho giá trị đường kính khay (dish diameter).

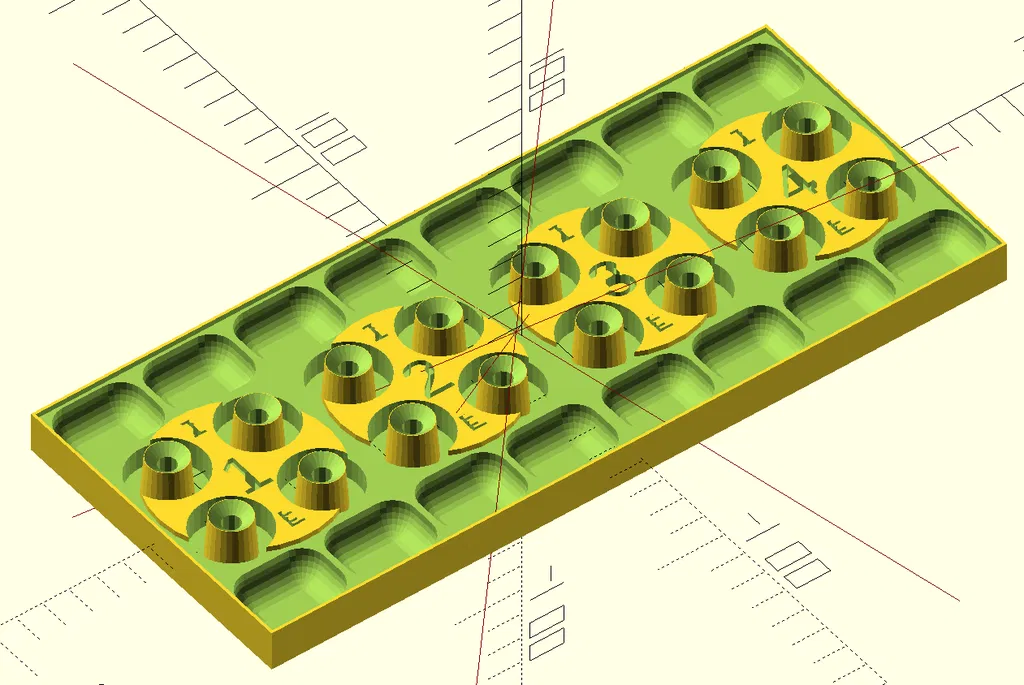

Đây là dự án OpenSCAD đầu tay của mình nên code có thể hơi lộn xộn và có chỗ làm theo cách “khó” hơn cần thiết. Thời gian render có thể khá lâu, nên mình khuyên bạn tải source về và chạy local.

Mình khuyên dùng PETG vì khả năng kháng hóa chất tốt hơn, nhưng PLA hoặc ABS vẫn dùng tạm được khi cần, miễn là tránh làm đổ dung môi hoặc xăng/dầu lên nó.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

**Rafts:**

No

Supports:

No

**Resolution:**

200

Infill:

15

**Filament:** PolyMaker PETG

Category: Tool Holders & Boxes
