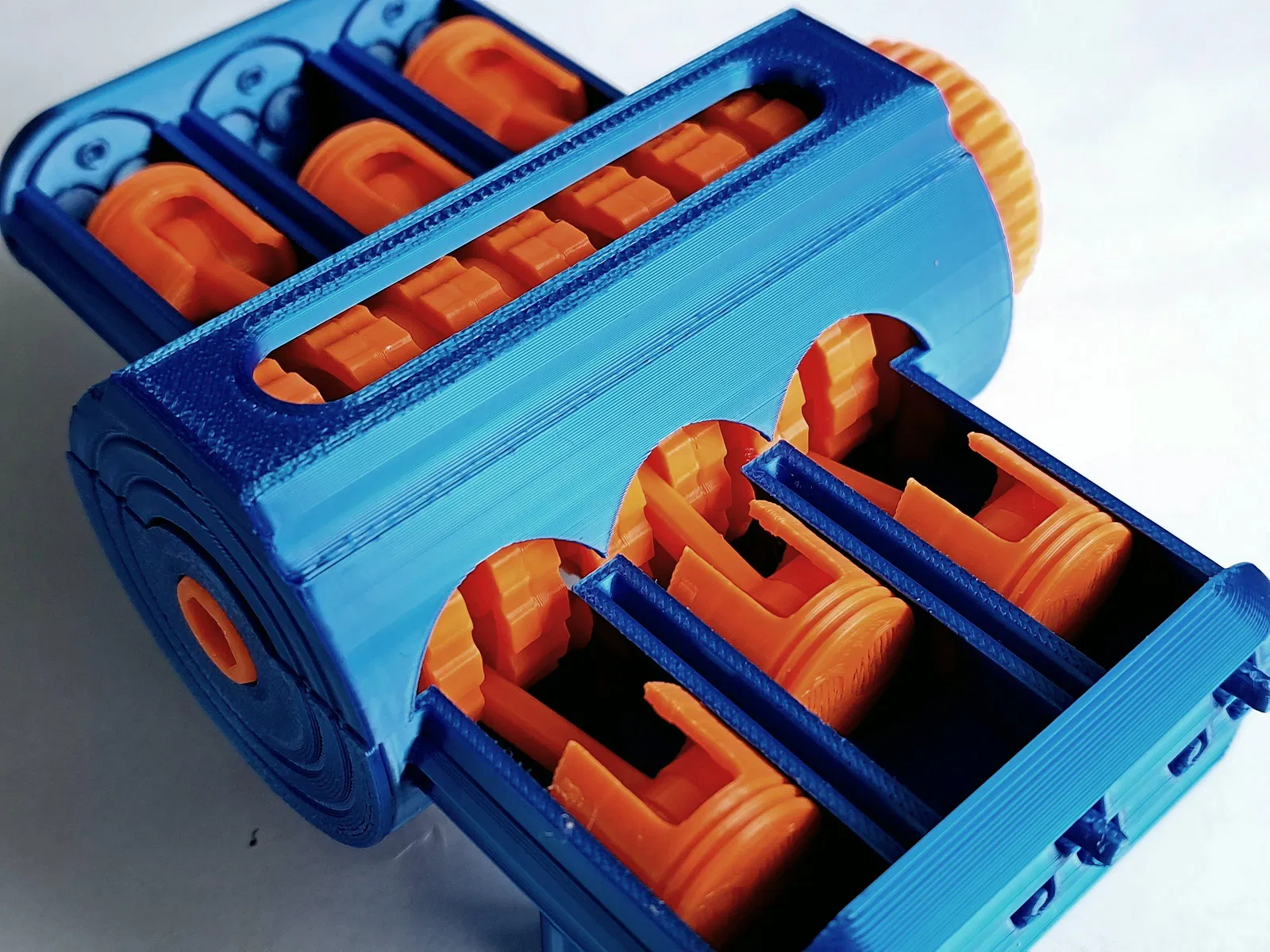

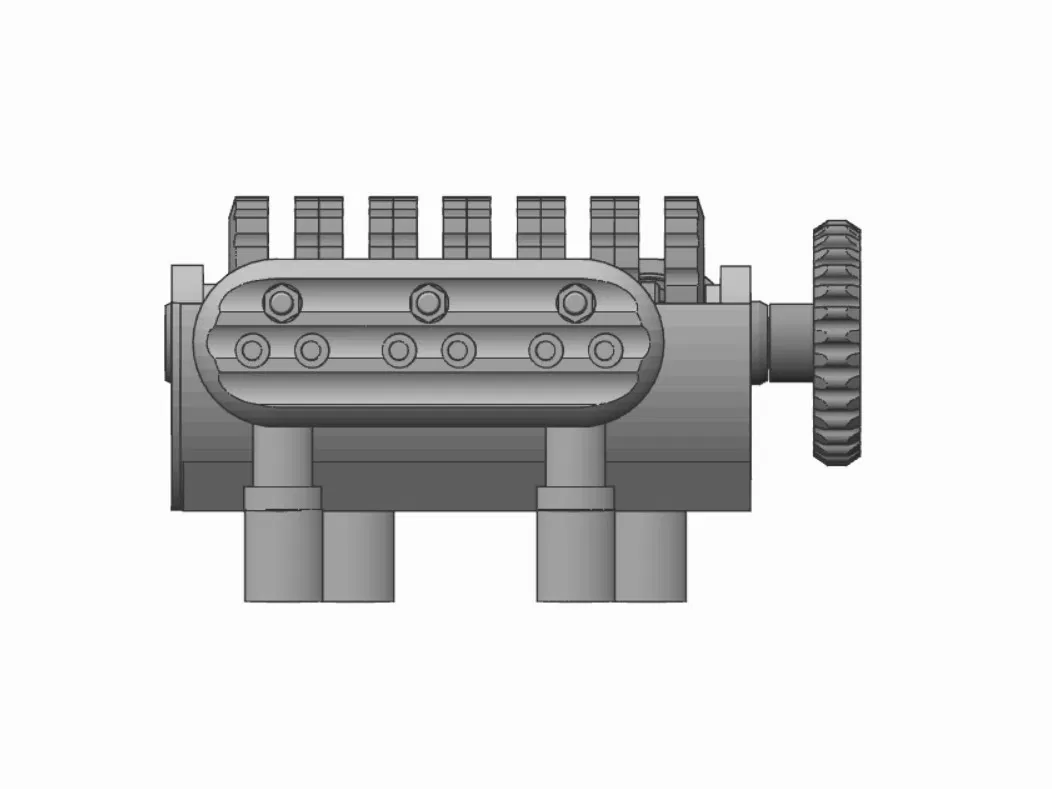

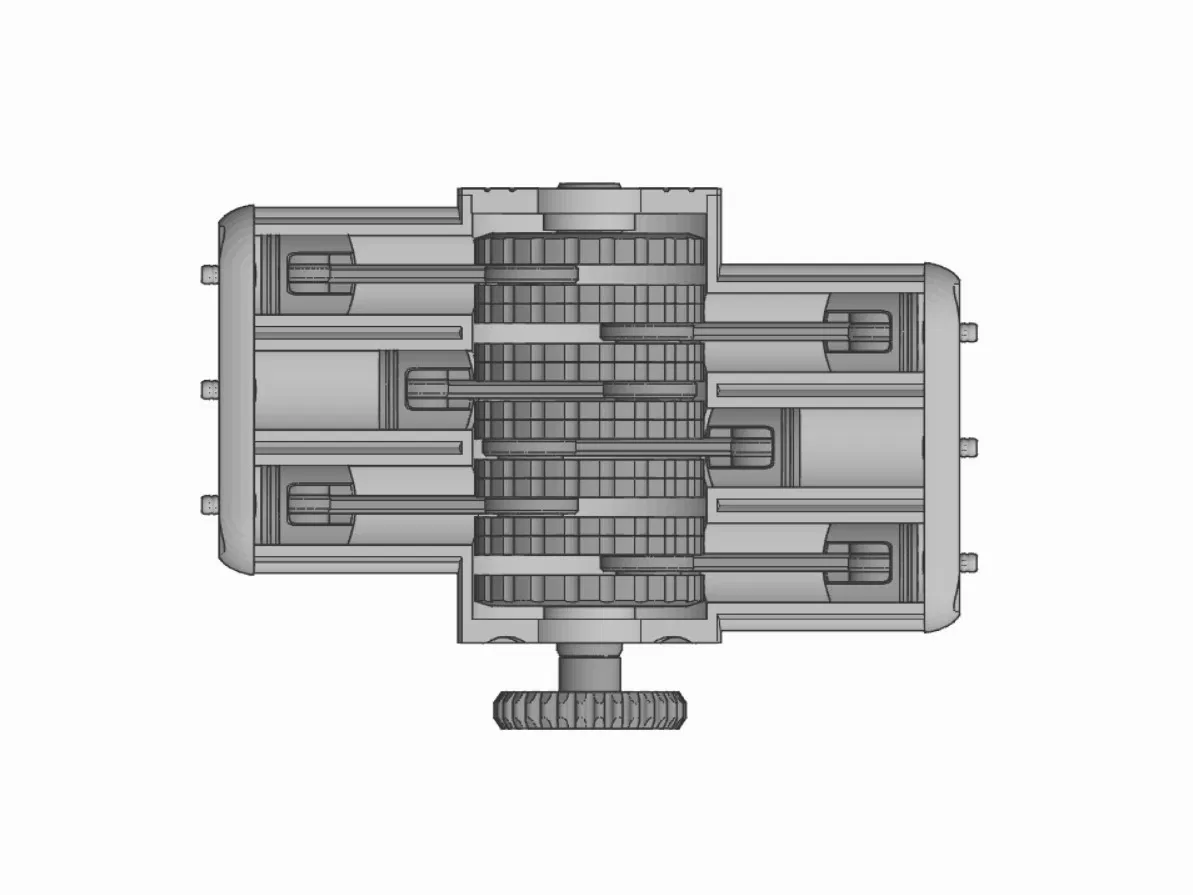

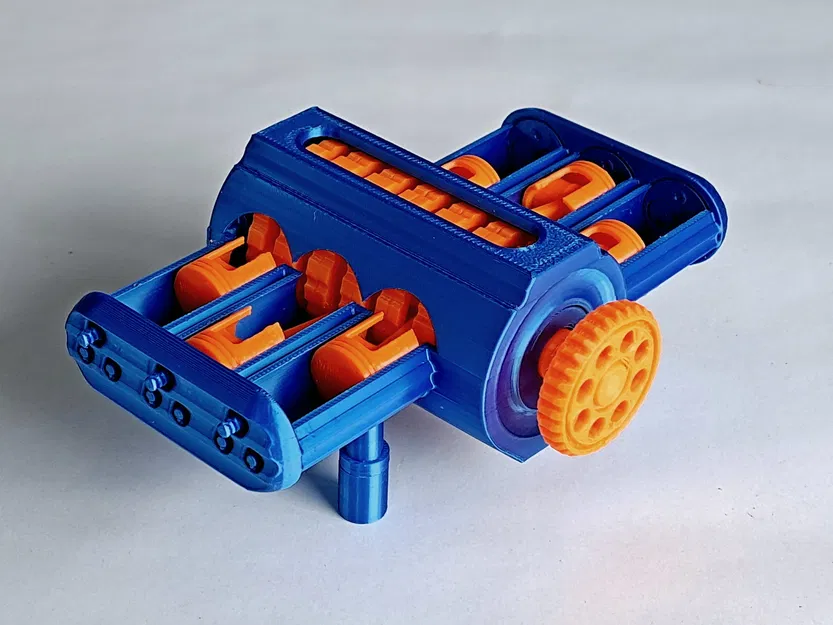

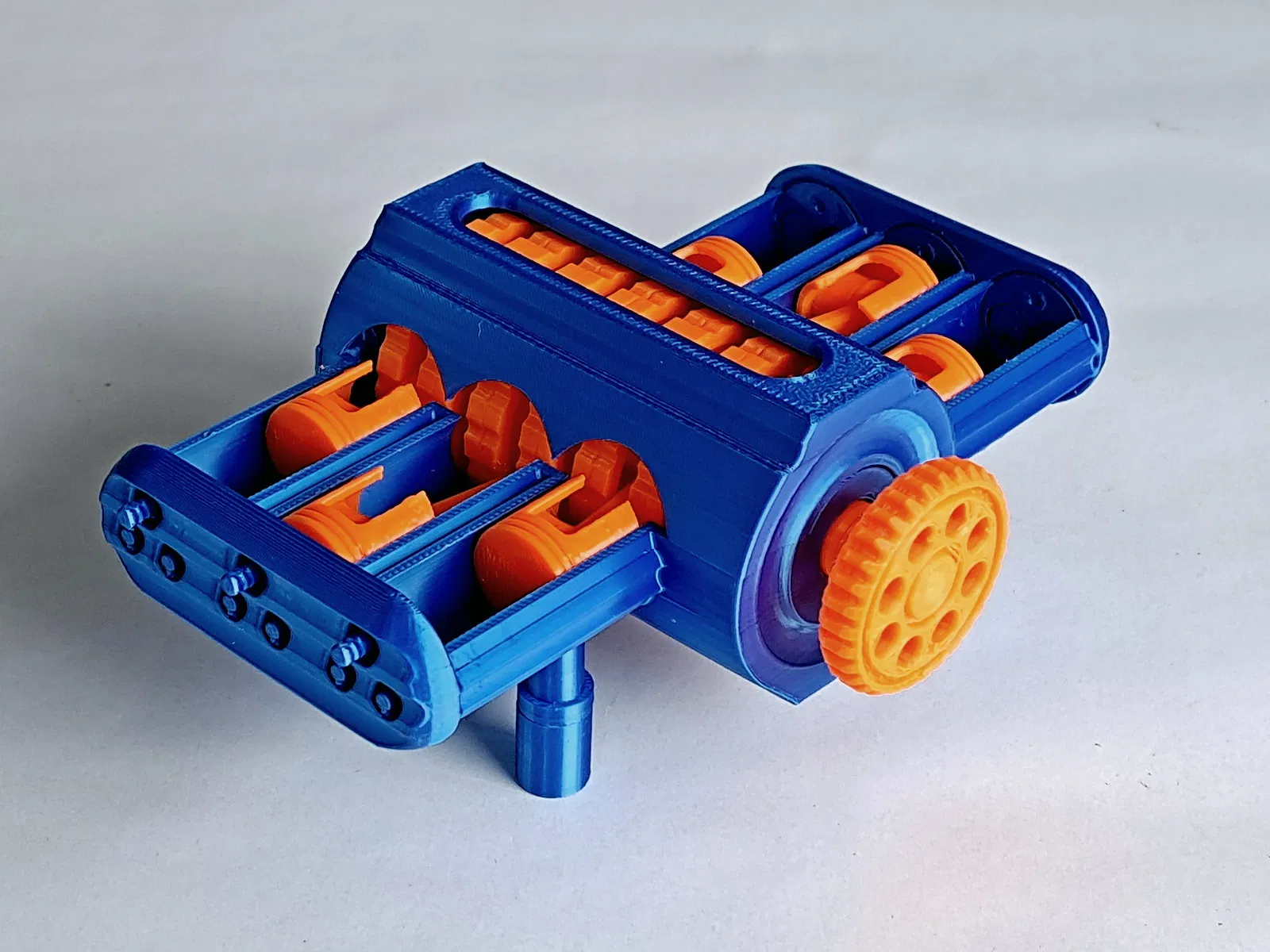

Động cơ Boxer 6 xy-lanh (6 Cylinder Boxer Engine)

Cấu hình boxer 6 xy-lanh được dùng bởi các hãng như Porsche, Subaru và Lycoming (máy bay).
Kích thước: 96 x 143 x 61 mm.
Khối lượng: 0,14 kg.

In (Printing)
Nên in các chi tiết trên build plate bề mặt trơn/láng để đẹp hơn.
Tránh hiện tượng elephant foot và over-extrusion.
Mình in mẫu này bằng filament PLA+, layer height 0,16 mm.
In và lắp ráp theo thứ tự chữ cái (A → K).

Lắp ráp (Assembly)

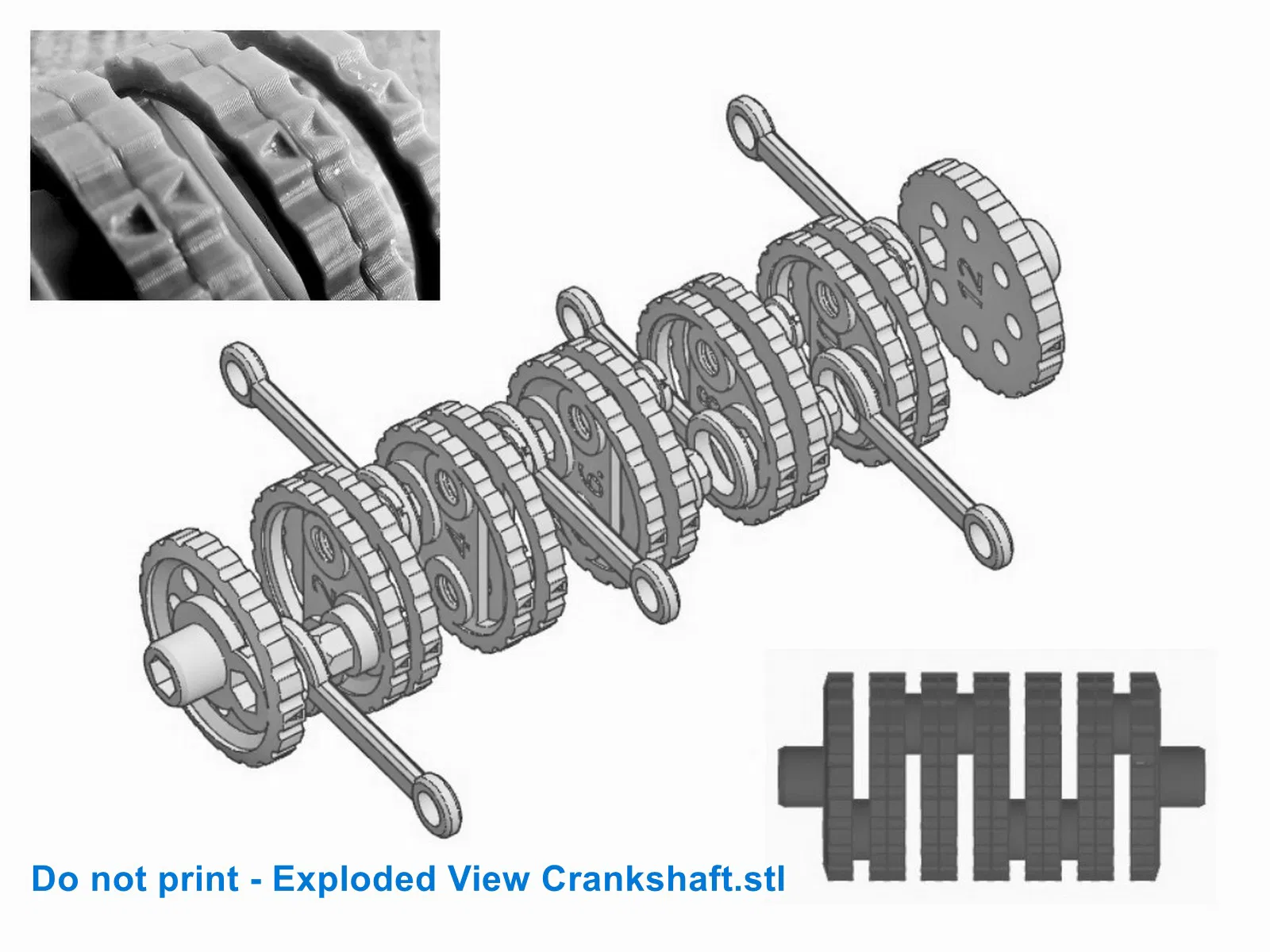

Mỗi má trục khuỷu (crankshaft cheeks) được đánh số từ 1–12.
Các mũi tên ở mặt ngoài của các má phải canh thẳng hàng và cùng chỉ về một hướng.
Lắp thanh truyền (conrod) vào số 2. Dán 2 vào 1. Bắt 3 vào 2 bằng 2 con ốc.
Lắp conrod vào số 3. Dán 4 vào 3. Bắt 5 vào 4 bằng 2 con ốc.
Lắp conrod vào số 5. Dán 6 vào 5. Bắt 7 vào 6 bằng 2 con ốc.
Lắp conrod vào số 7. Dán 8 vào 7. Bắt 9 vào 8 bằng 2 con ốc.
Lắp conrod vào số 9. Dán 10 vào 9. Bắt 11 vào 10 bằng 2 con ốc.
Lắp conrod vào số 11. Dán 12 vào 11.

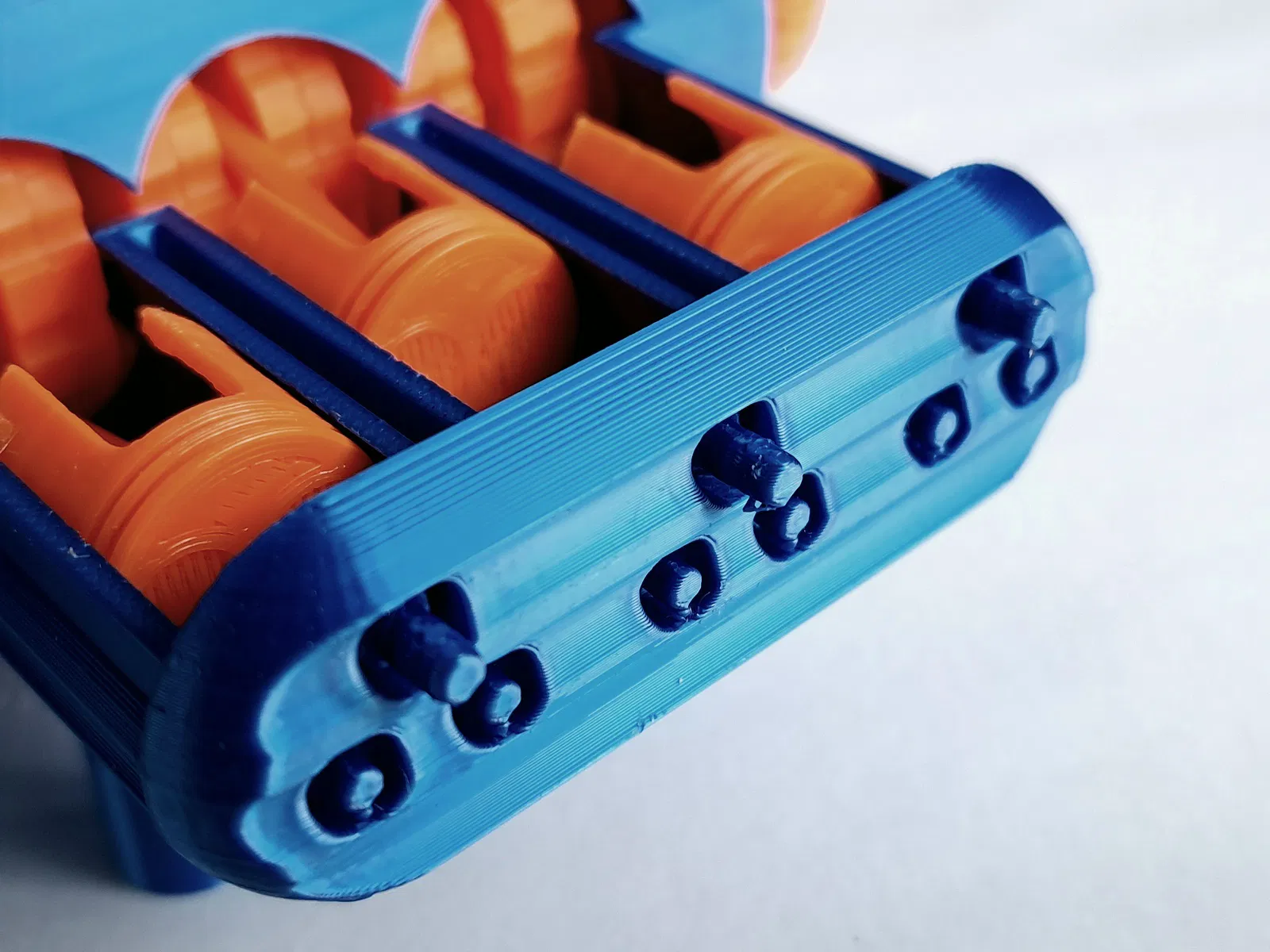

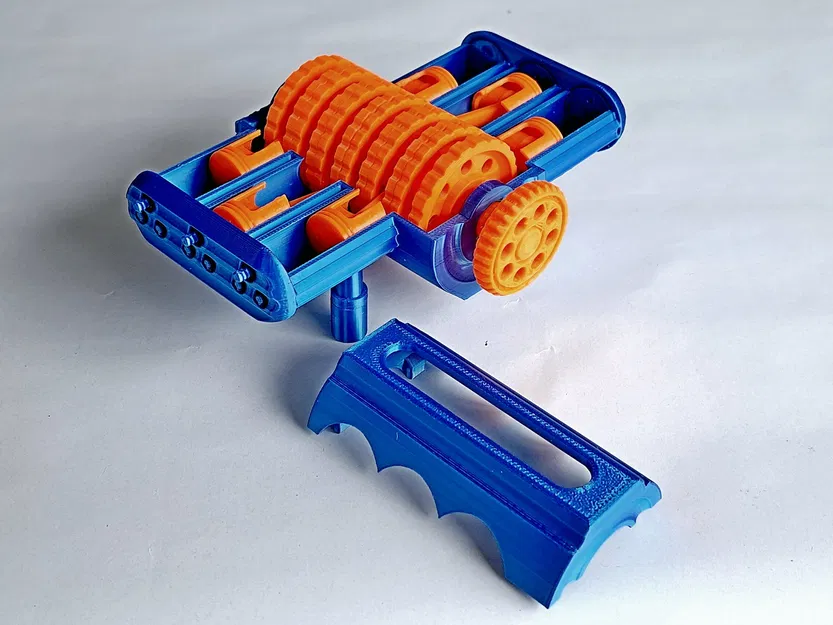

Giờ đặt cụm trục khuỷu đã lắp vào Crankcase, rồi đóng Crankcase bằng cách dán Crankcase Lid vào Crankcase.
Dán Crankcase Feet vào Crankcase.
Dán Turning Wheel vào một trong hai đầu của trục khuỷu.

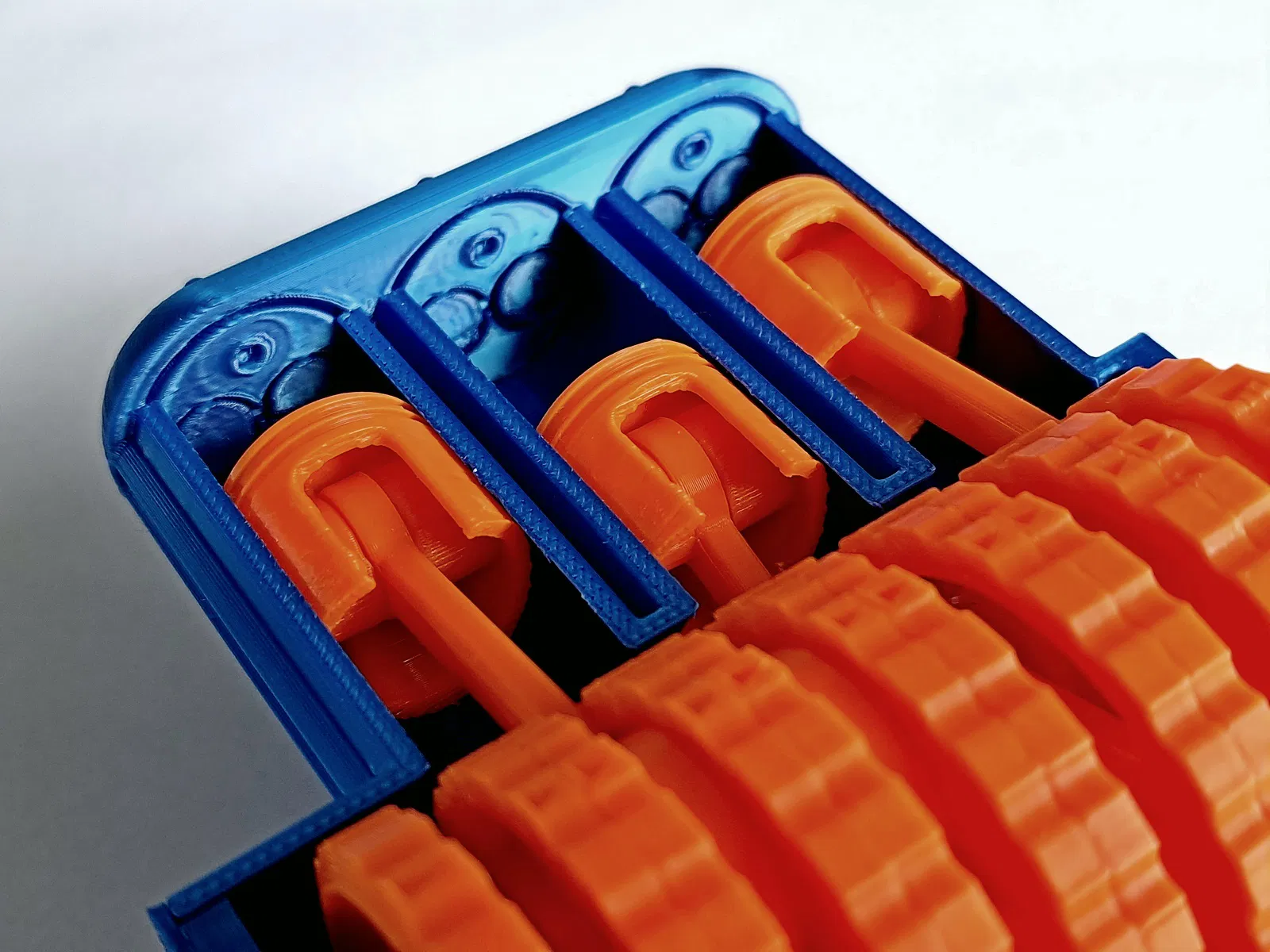

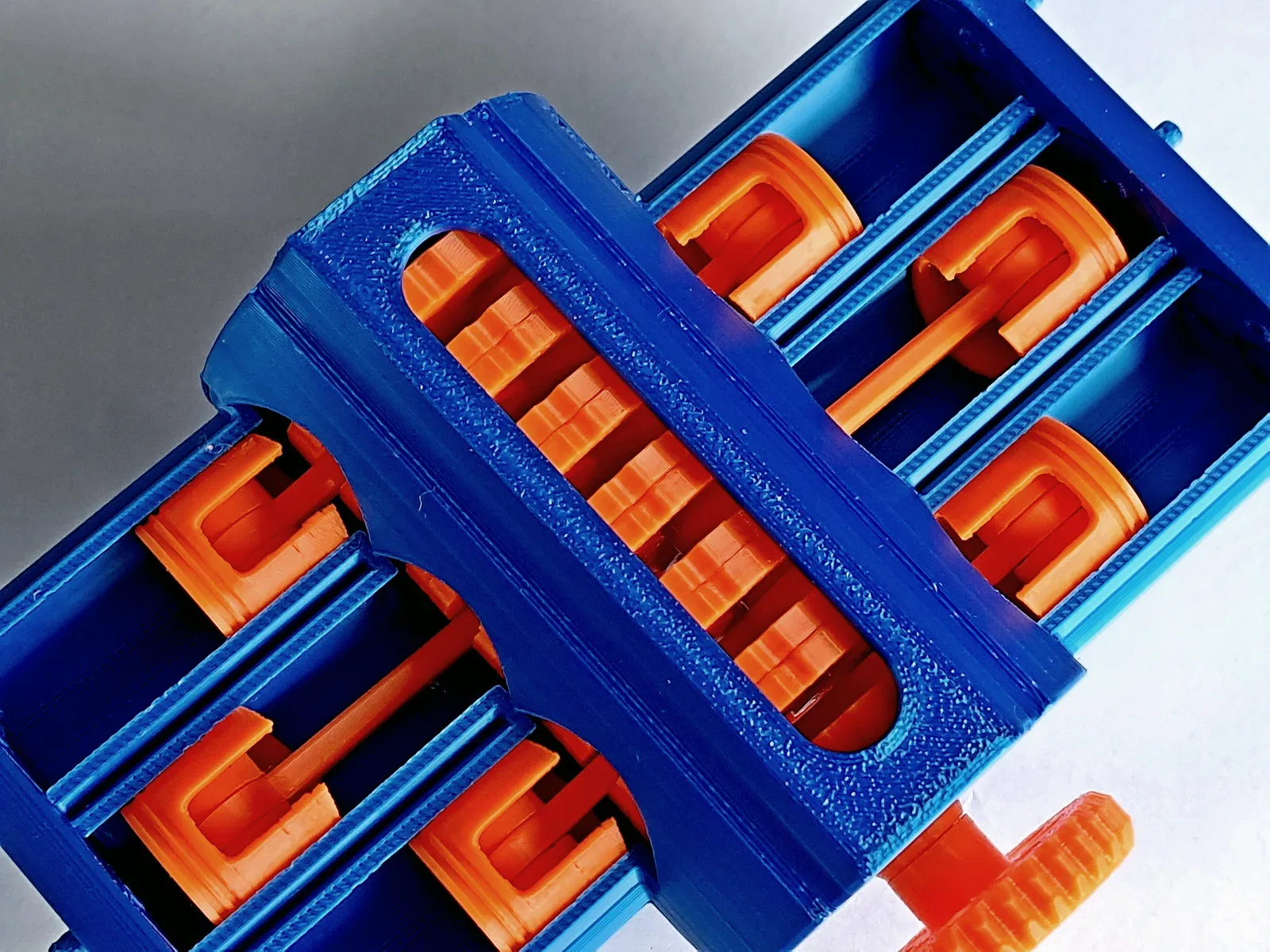

Cuối cùng, gắn Pistons vào Conrods bằng Piston Pins, rồi bấm (click) Pistons vào các xy-lanh của Crankcase.
