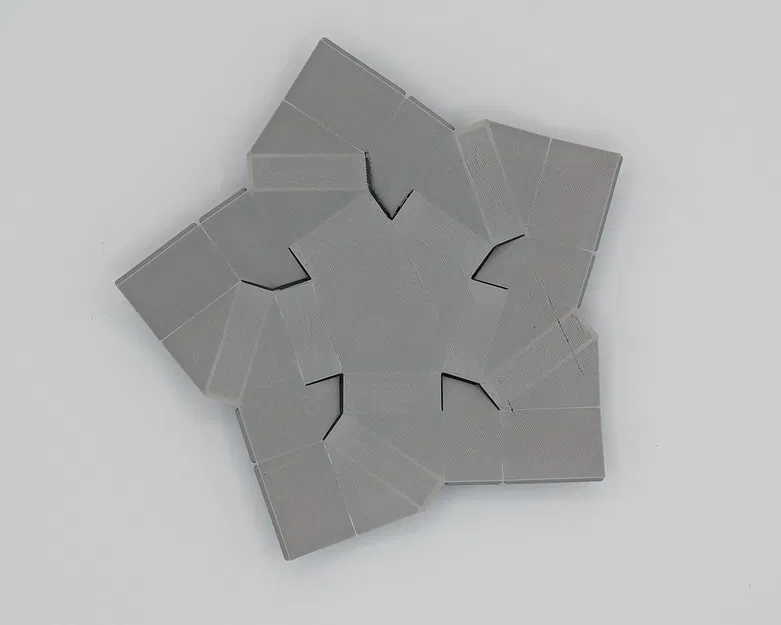

Constant Thickness Flashers (Flasher độ dày không đổi)

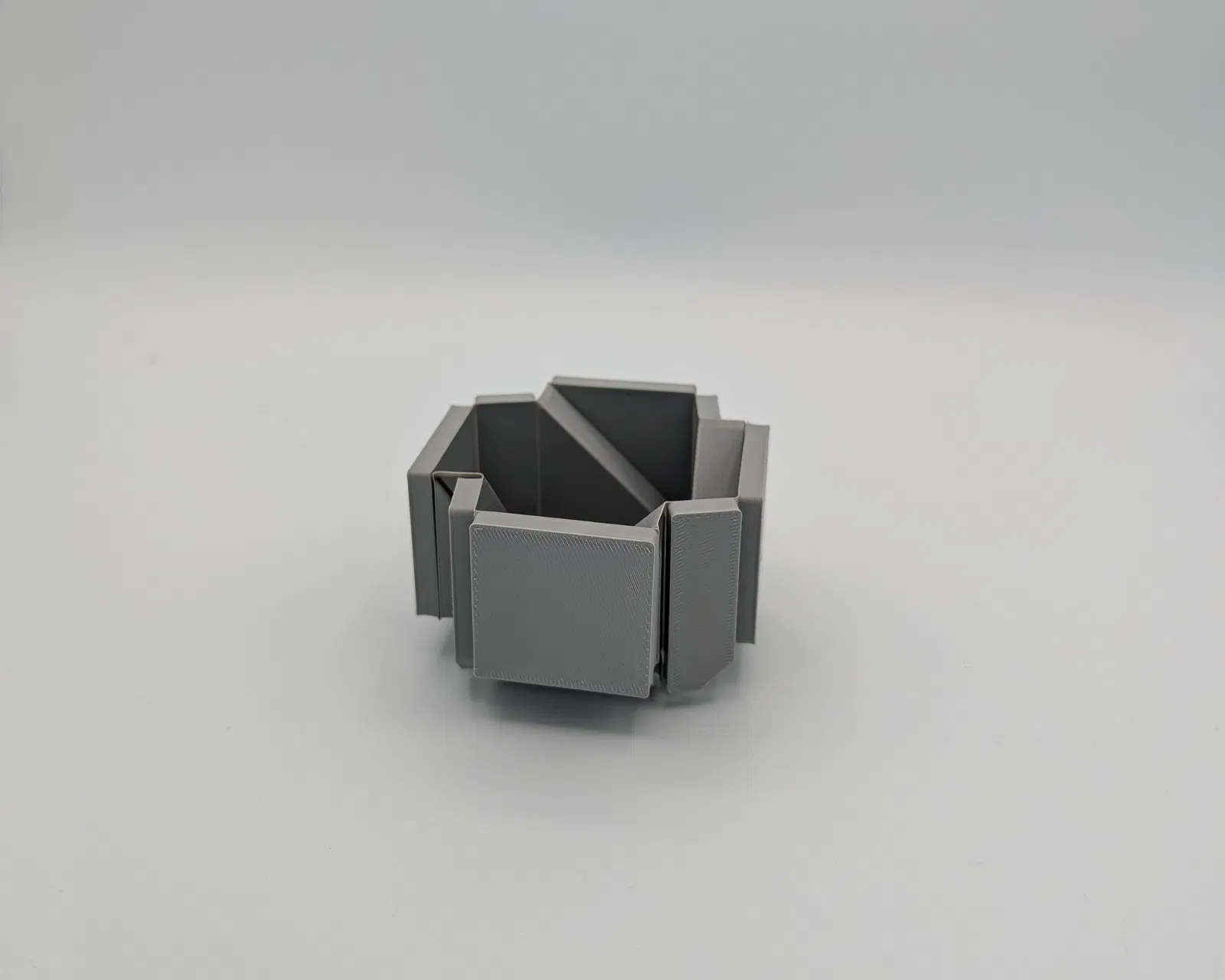

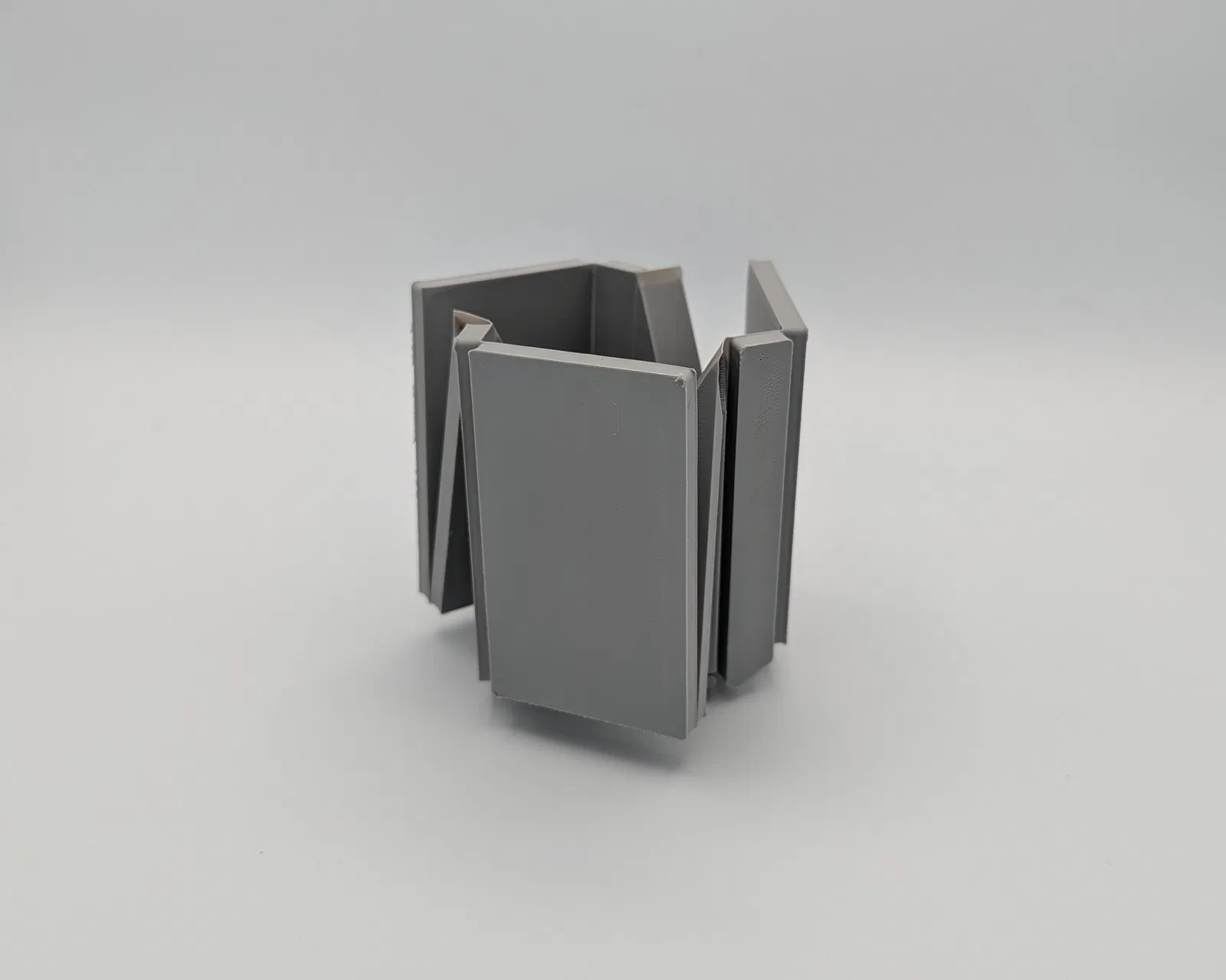

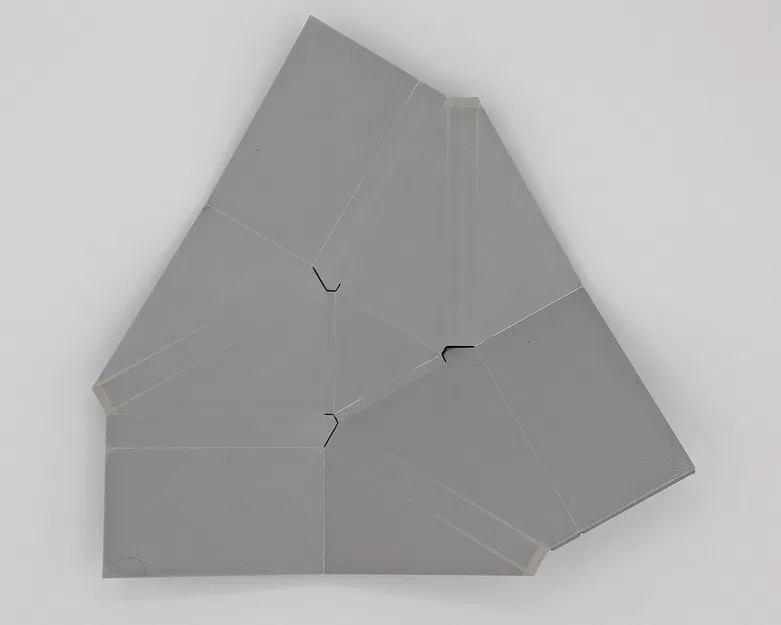

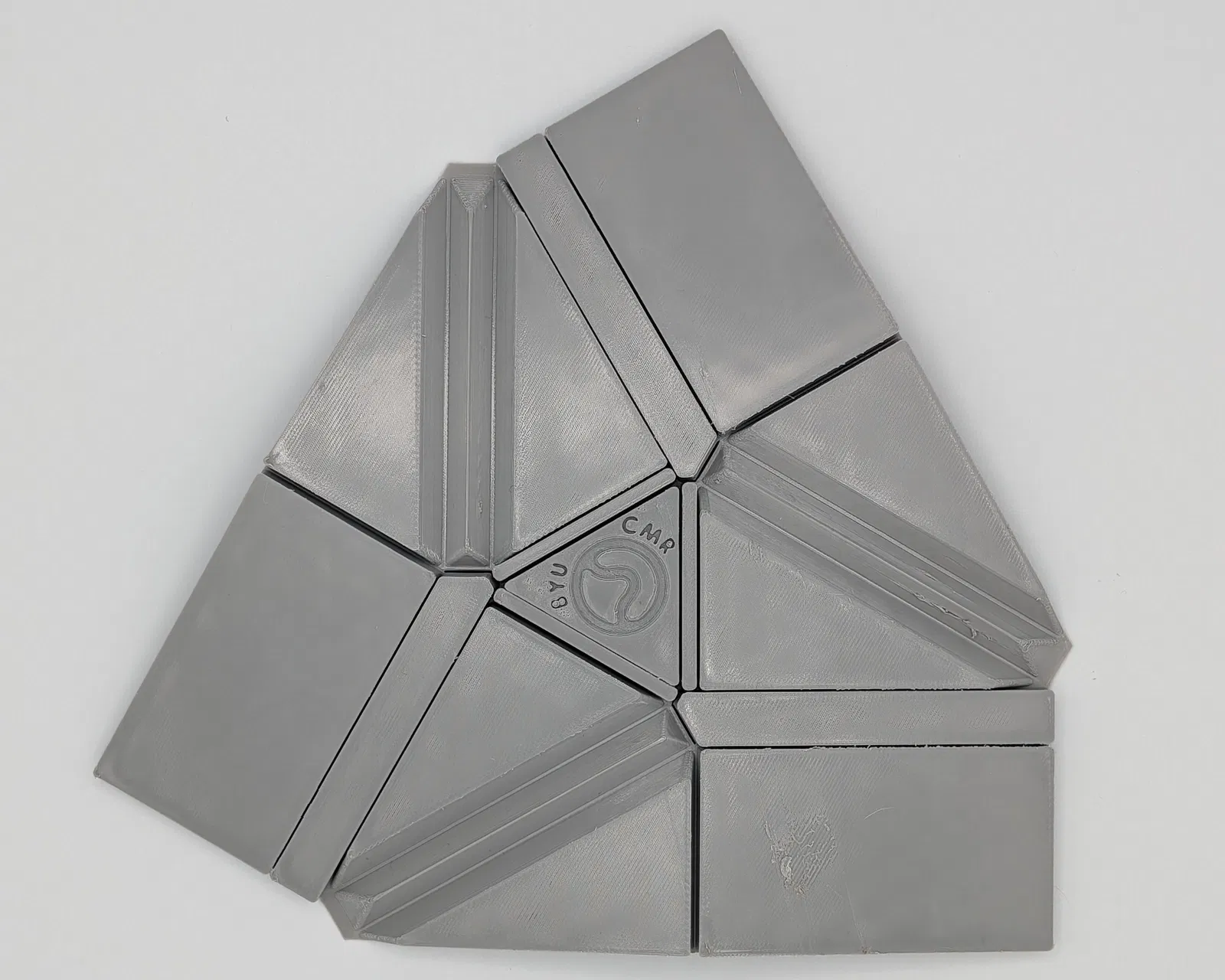

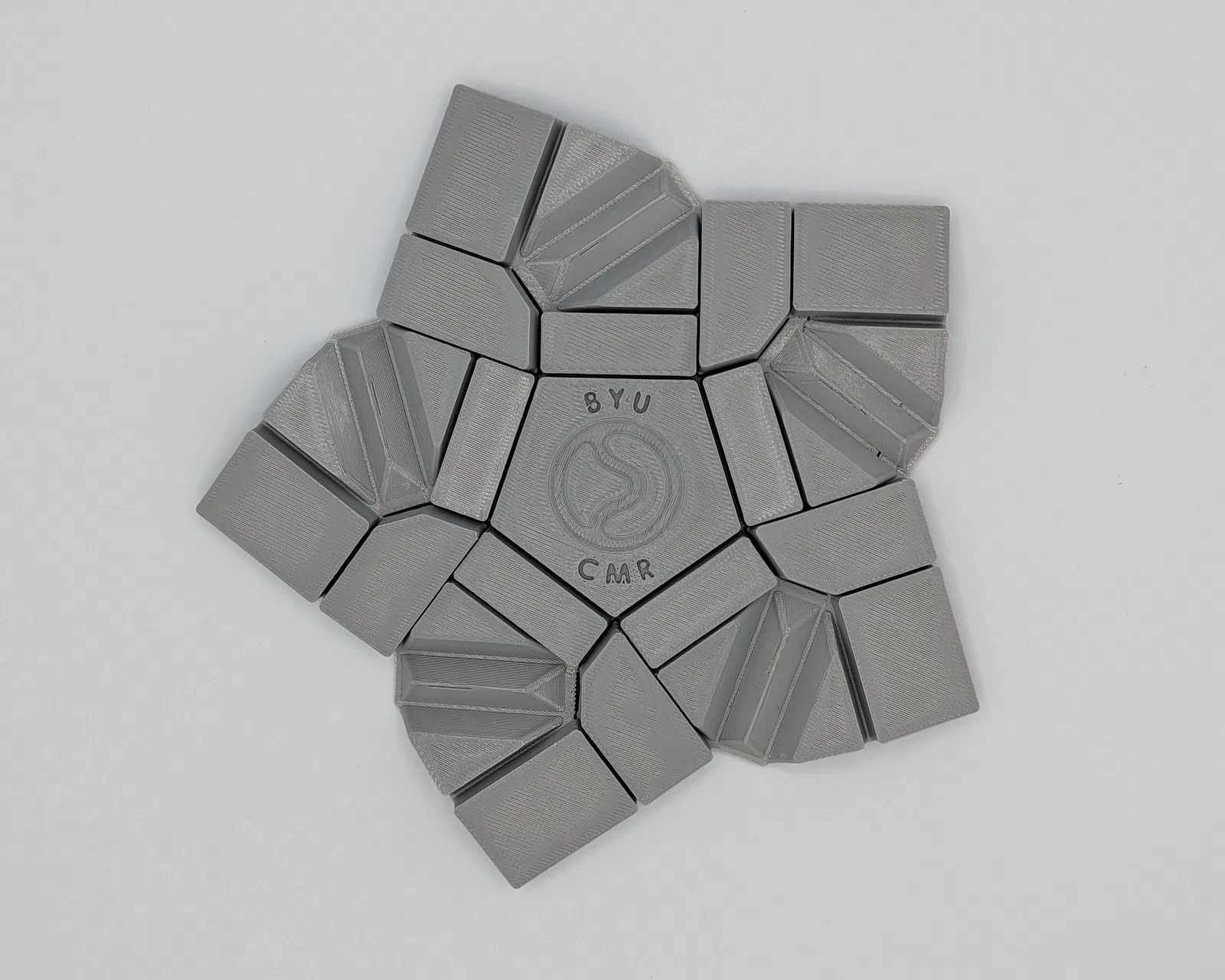

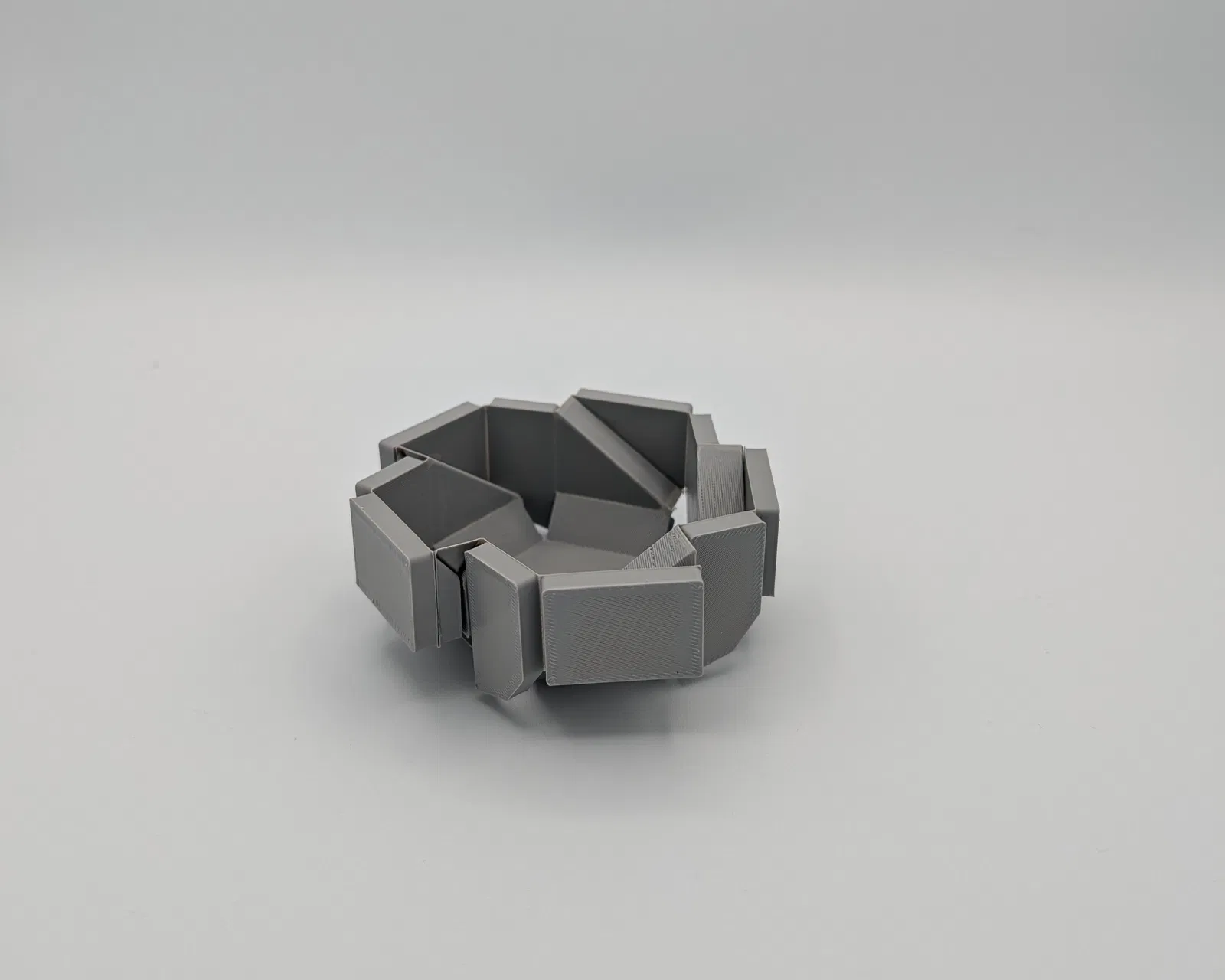

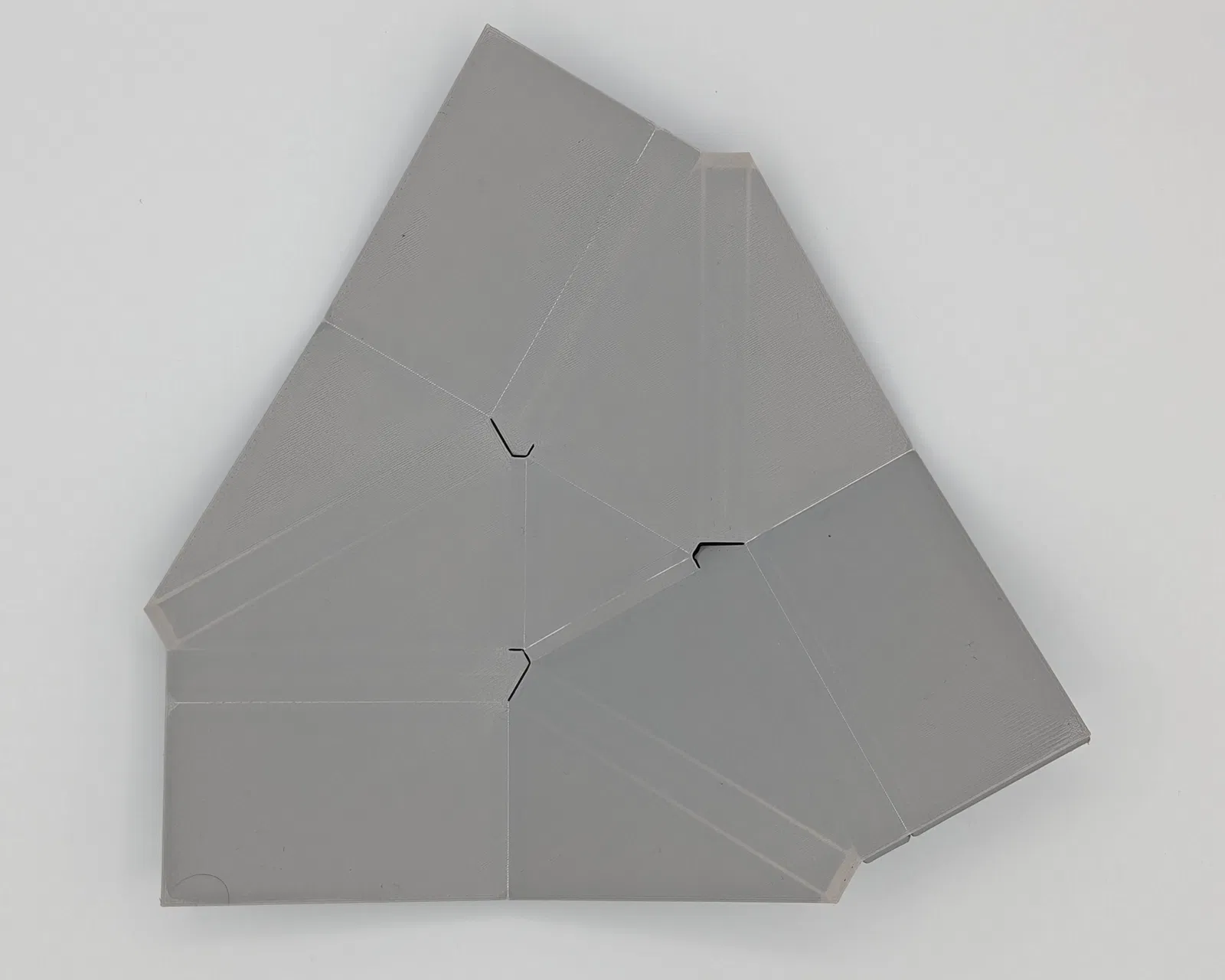

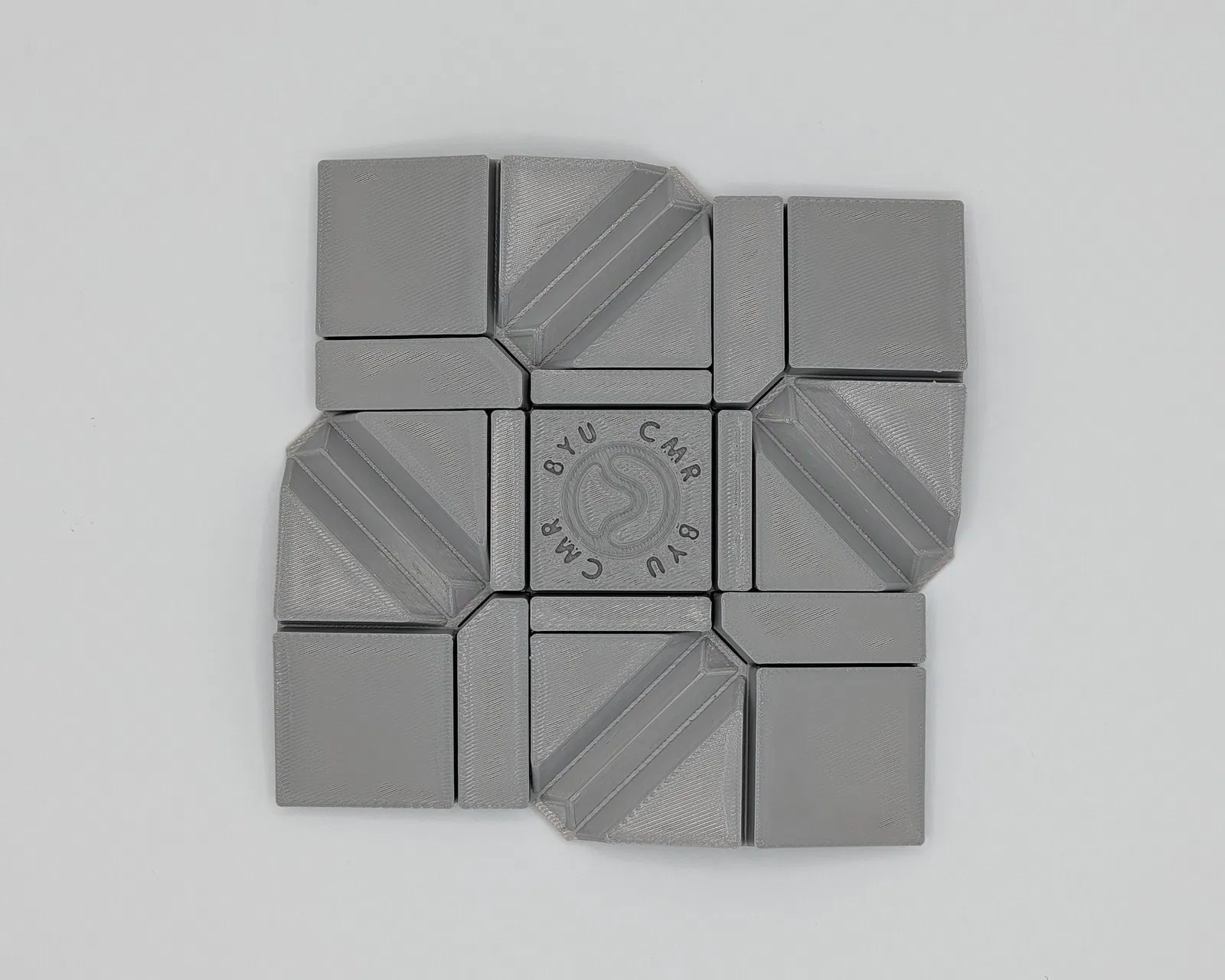

Bộ Constant Thickness Flashers dày và cứng hơn flasher bằng giấy nhưng vẫn gấp gọn. Thiết kế tập trung vào bù độ dày cho origami flasher array, phù hợp in PETG/PLA với 2 lớp đáy 0.1mm để bản lề bền hơn.
Mô tả
Đây là gì?
Việc “bù độ dày” (thickness accommodation) là một trong những thách thức lớn nhất khi tạo một mảng origami flasher. Với các mảng dùng panel cứng (rigid-panel arrays), bài toán còn phức tạp hơn nữa. Những mẫu này là ví dụ về các kỹ thuật bù độ dày giúp tạo ra cơ cấu lấy cảm hứng từ origami có độ dày không đổi (constant thickness) và hiệu suất thể tích cao.
Hướng dẫn in
Mẫu này in đẹp nhất với PETG, hoặc vật liệu dẻo tương tự (PLA cũng ổn). Mẫu ở tỉ lệ hiện tại được thiết kế để in với 2 lớp 0.1mm làm lớp đáy. Cách này đảm bảo mọi nếp gấp đều có hai lớp filament chồng lên nhau để uốn (nếu chỉ in 1 lớp đáy dày 0.2mm thì một số bản lề có thể rất dễ gãy). Ở đây có hướng dẫn cách chỉnh chiều cao từng lớp (individual layer heights) trong PrusaSlicer.
Bạn có thể thử in 2 lớp đầu bằng vật liệu dẻo hơn, rồi in các lớp còn lại bằng vật liệu cứng hơn. PLA hoạt động tốt với 3 bản demo tụi mình làm. Xem bài này để tham khảo cách tự thiết kế living hinges.
Tìm hiểu thêm
Thiết kế này được phát triển bởi Compliant Mechanisms and Robotics Group (CMR) thuộc Brigham Young University (BYU). Theo dõi tụi mình tại @byucmr trên Instagram, @CompliantMechanismsResearchGroup trên Facebook, hoặc ghé website BYU Compliant Mechanisms and Robotics (CMR) để tìm hiểu thêm về compliant mechanisms.
Thông tin kỹ thuật
Những mẫu này được Larry Howell giới thiệu tại 8th International Meeting on Origami in Science, Mathematics and Education (8OSME), và được phát triển trong một bài báo do Hunter Pruett, Spencer Magleby và Larry Howell đồng tác giả.
Nếu bạn cần thông tin kỹ thuật chi tiết hơn, vui lòng đón xem ấn phẩm sắp tới của bài báo đó. Link sẽ được cập nhật ở đây ngay khi tài liệu được công khai.
Sở hữu trí tuệ
Các file in 3D tải về ở đây có thể được dùng, chỉnh sửa và sử dụng cho mục đích phi thương mại. Để xin cấp phép công nghệ developable mechanism cho ứng dụng thương mại, vui lòng liên hệ:
BYU Technology Transfer Office
3760 Harold B. Lee Library
Brigham Young University
Provo, UT 84602
Phone: (801) 422-6266
https://techtransfer.byu.edu/contact
