Starship khớp nối + Booster SuperHeavy (Articulated)

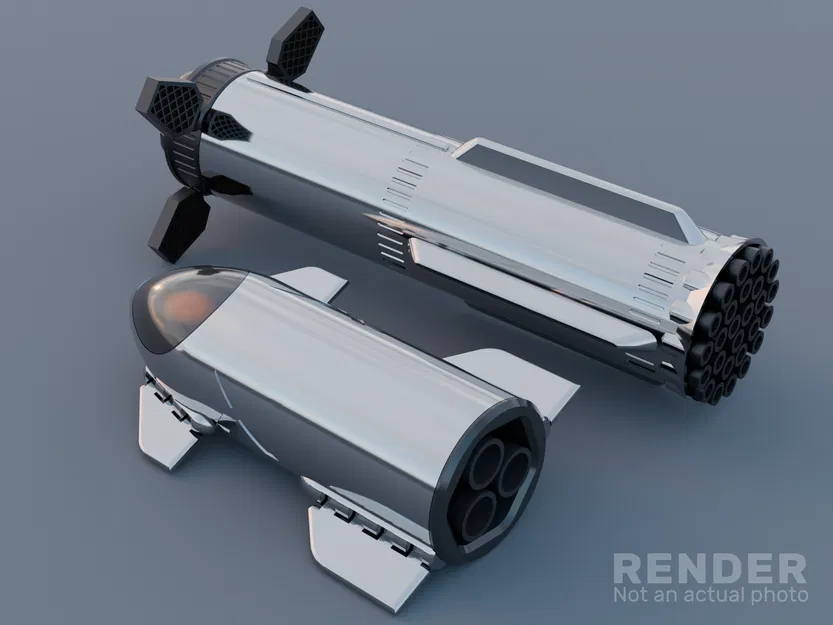

Mẫu thiết kế in 3D này là một phiên bản nhỏ gọn, tối giản và dễ thương của hệ thống SpaceX's Starship System to bự, phức tạp và “hầm hố” (mà vẫn dễ thương).

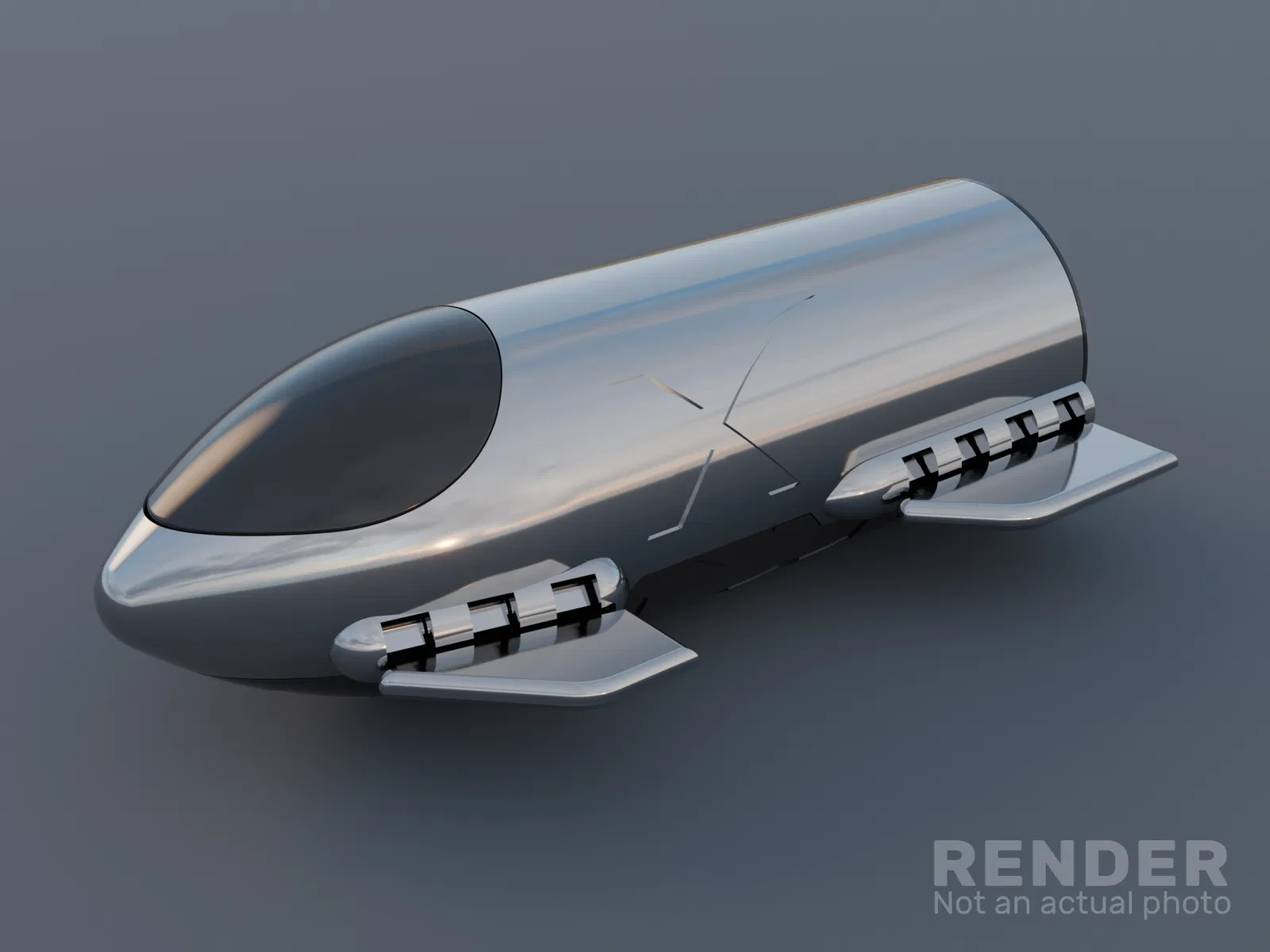

Starsip

Thiết kế gồm 2 phần, nên in riêng:

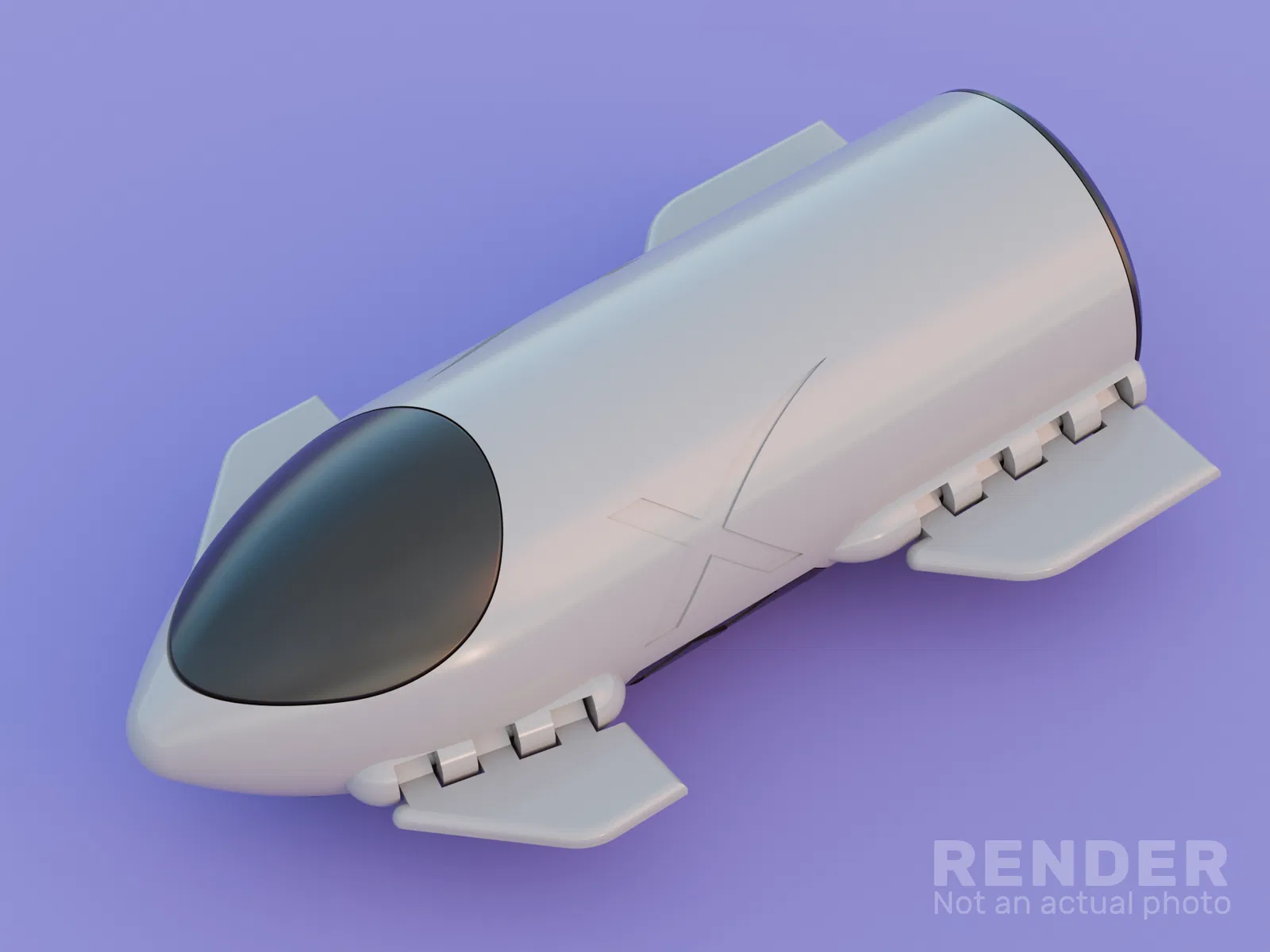

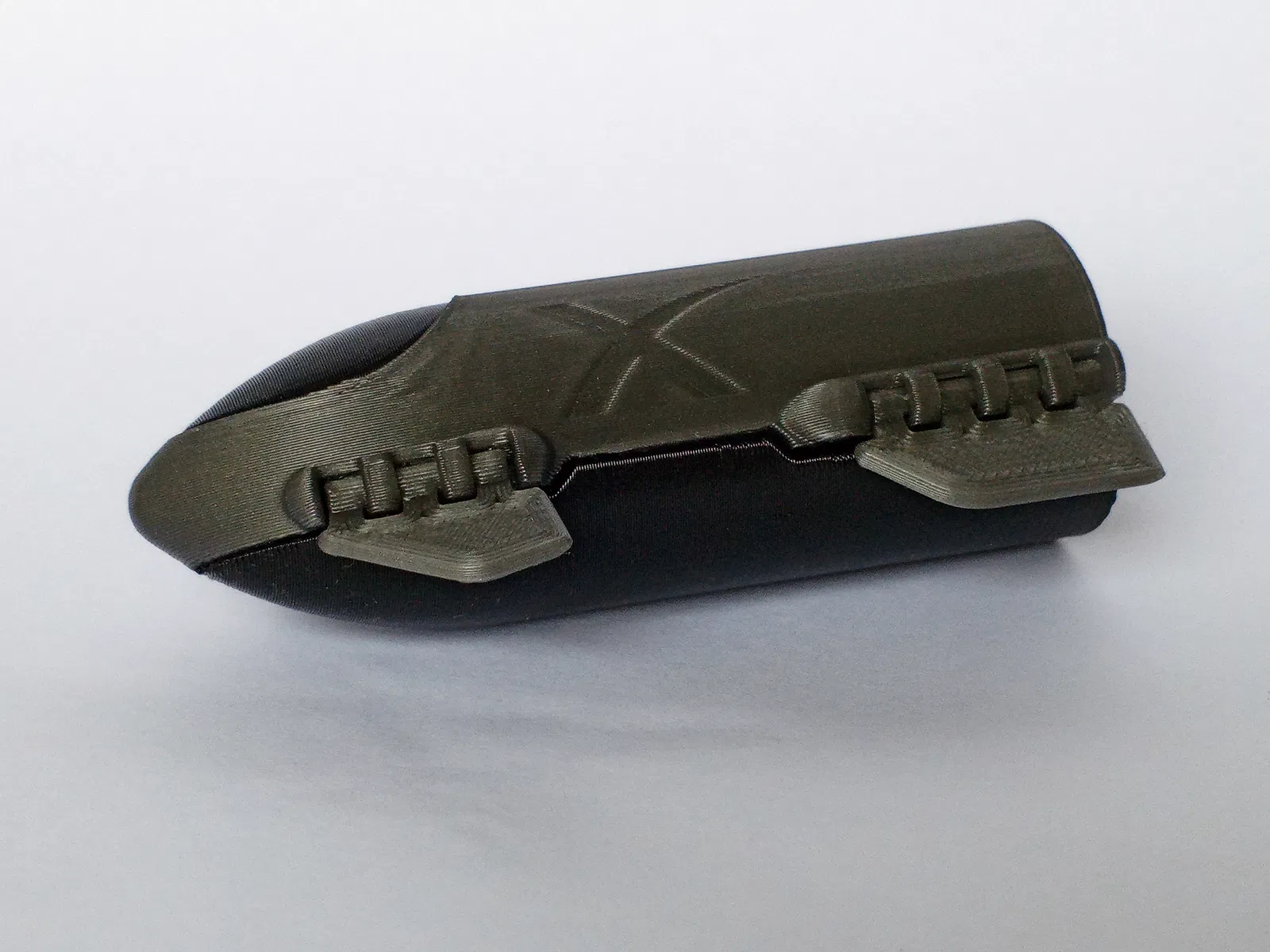

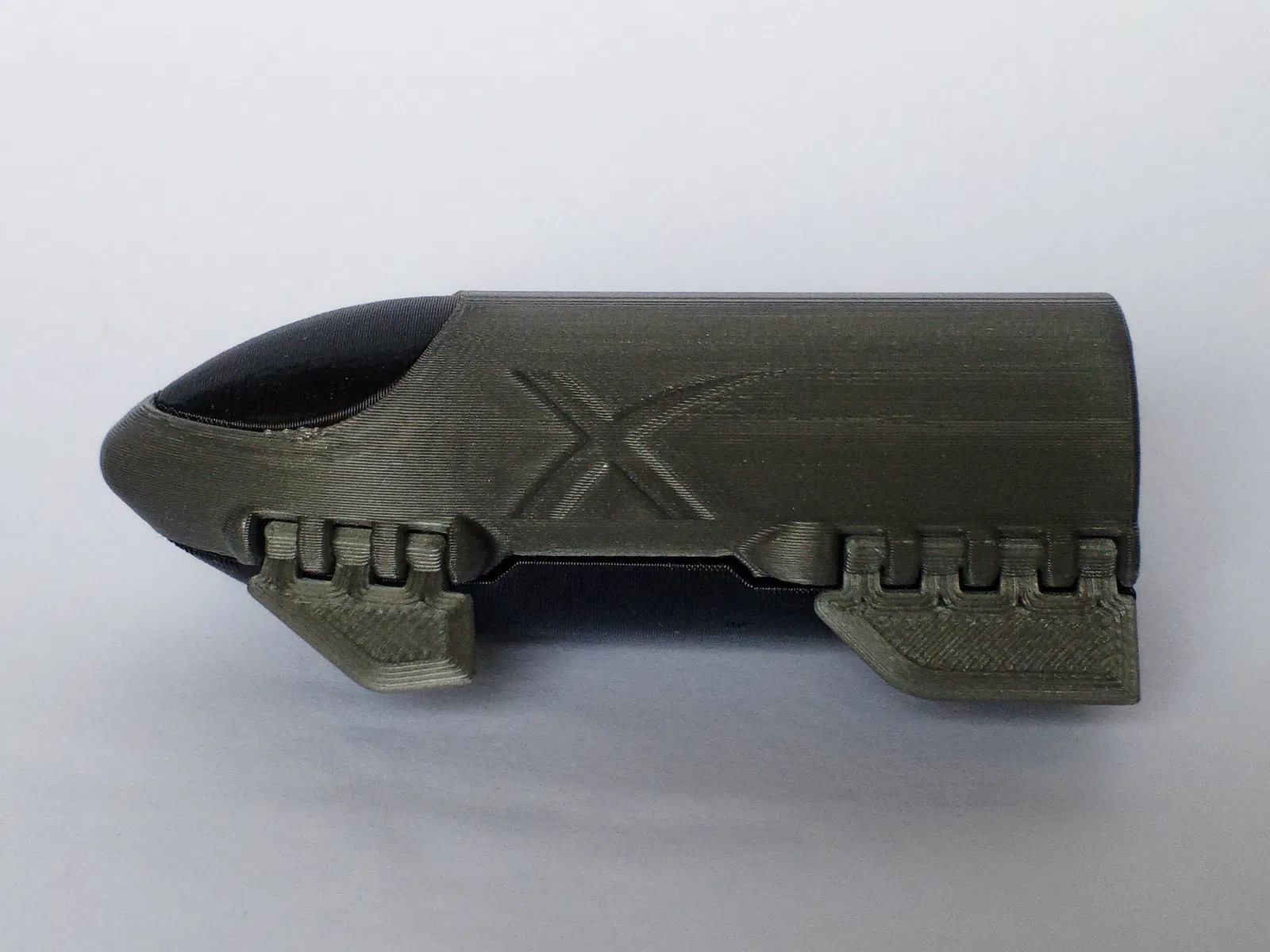

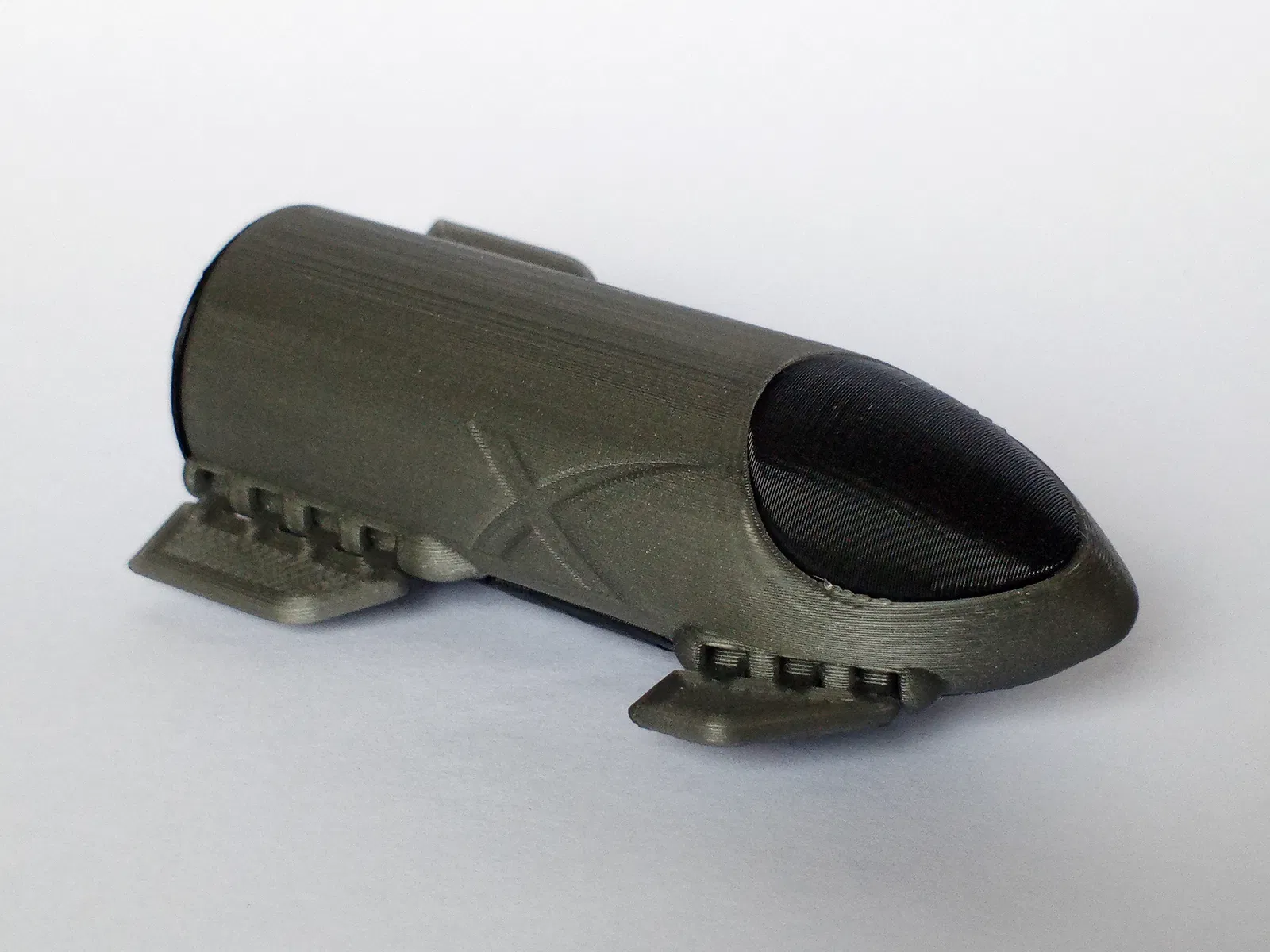

• StarshipBody.stl - Phần thân chính, có 4 flap/cánh khớp nối (print-in-place). Nên in nằm ngửa (trên “bụng”). Chỉ cần supports cho phần giữa. Các khớp không cần supports!

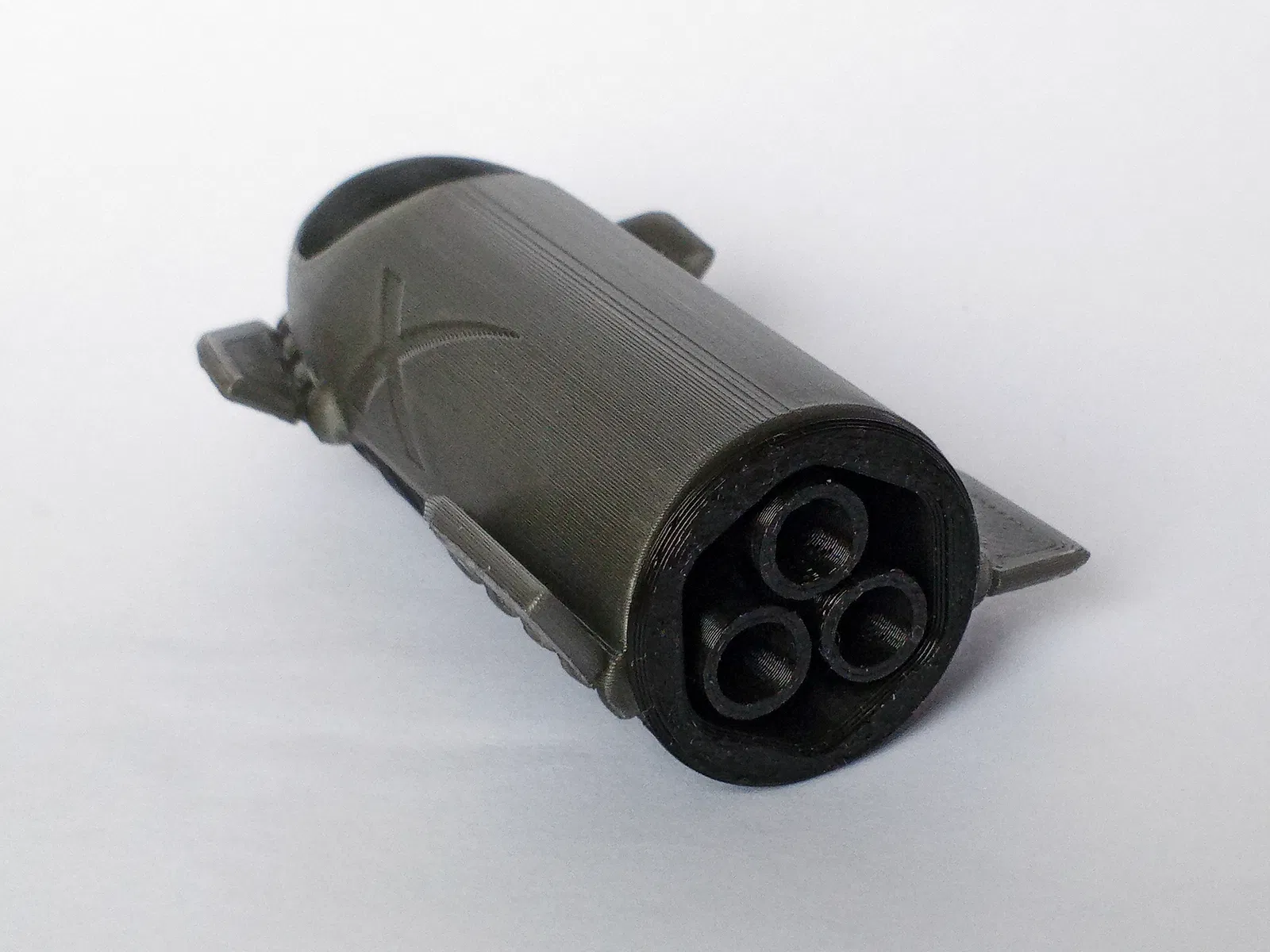

• StarshipBlack.stl - Phần “bụng” có heat shield, kèm cụm động cơ và cửa sổ trước lớn. Nên in dựng đứng trên phần động cơ. Không cần supports!

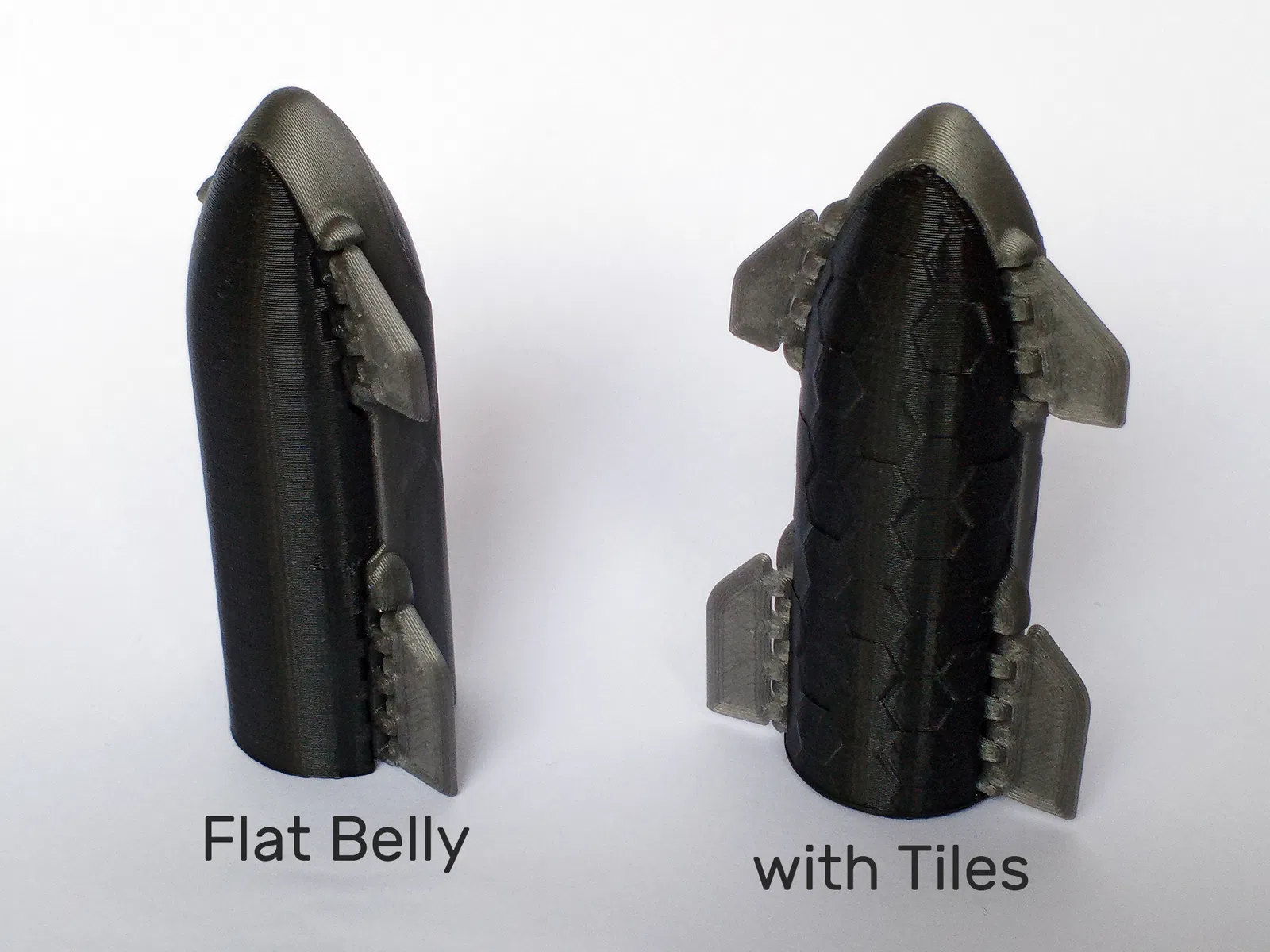

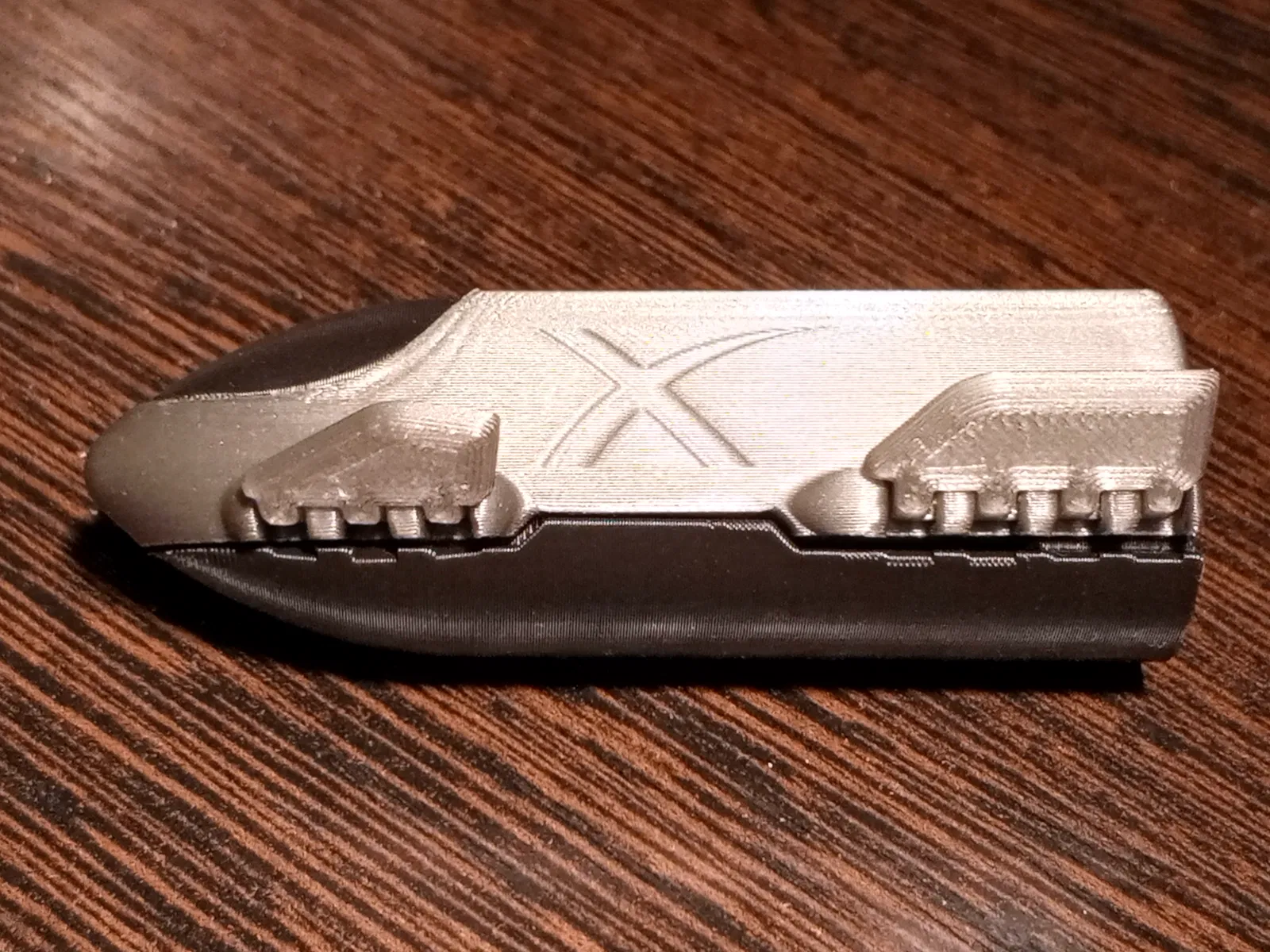

Ngoài ra còn có các file có thêm “texturing” tích hợp sẵn: “StarshipBody_WithXs.stl” có thêm logo X ở hai bên, và “StarshipBlack_WithTiles.stl” có các ô gạch heat-shield hình lục giác ở phần bụng.

Sau khi in xong hai phần, bạn có thể lắp khớp chúng lại với nhau. Cách làm là đưa phần bụng vào thân chính theo góc 45°. Giữa hai phần có khe hở nhỏ (0.1mm). Khe này đủ để lắp dễ, nhưng cũng đủ khít để không tự rơi ra ngoài.

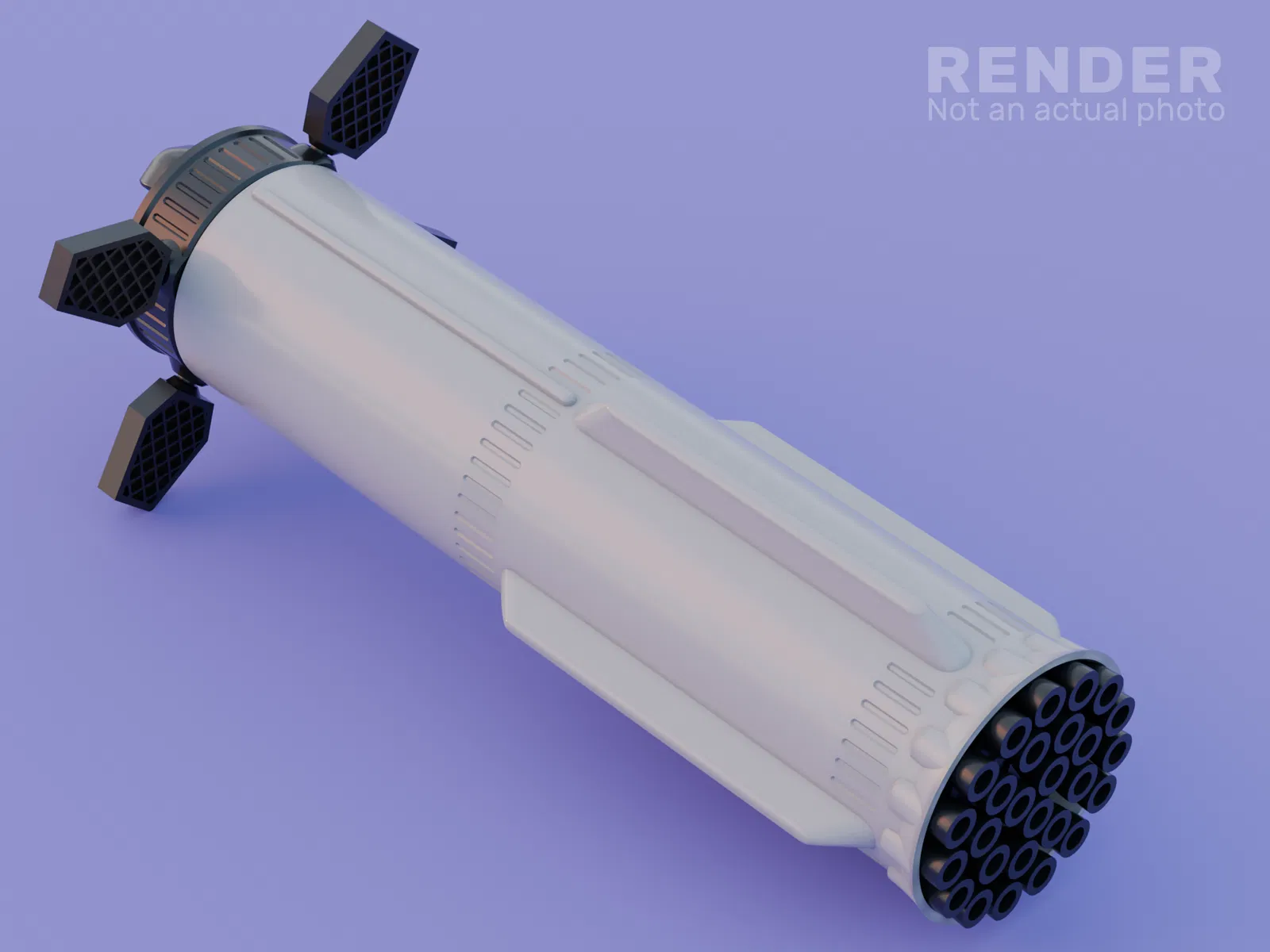

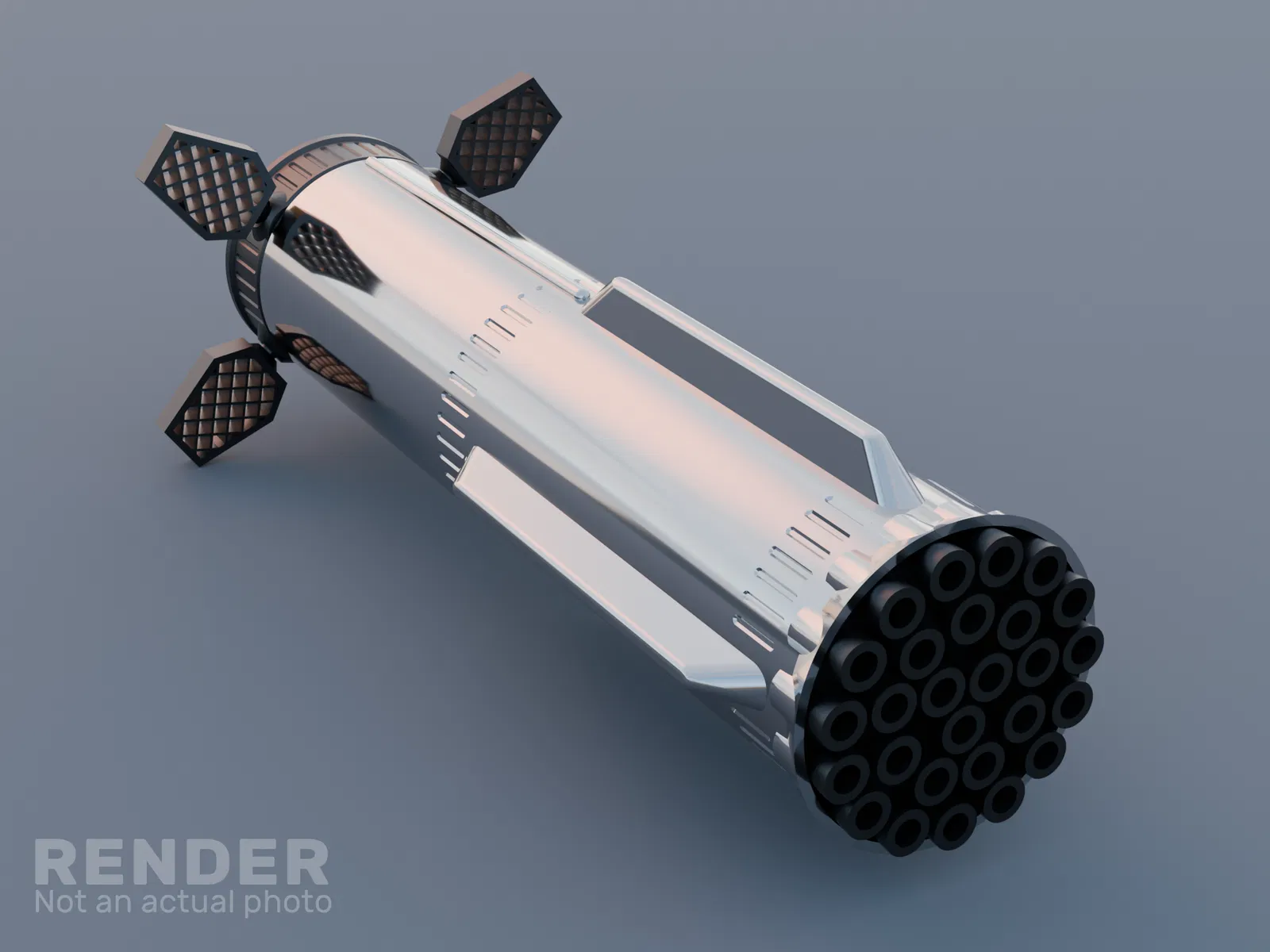

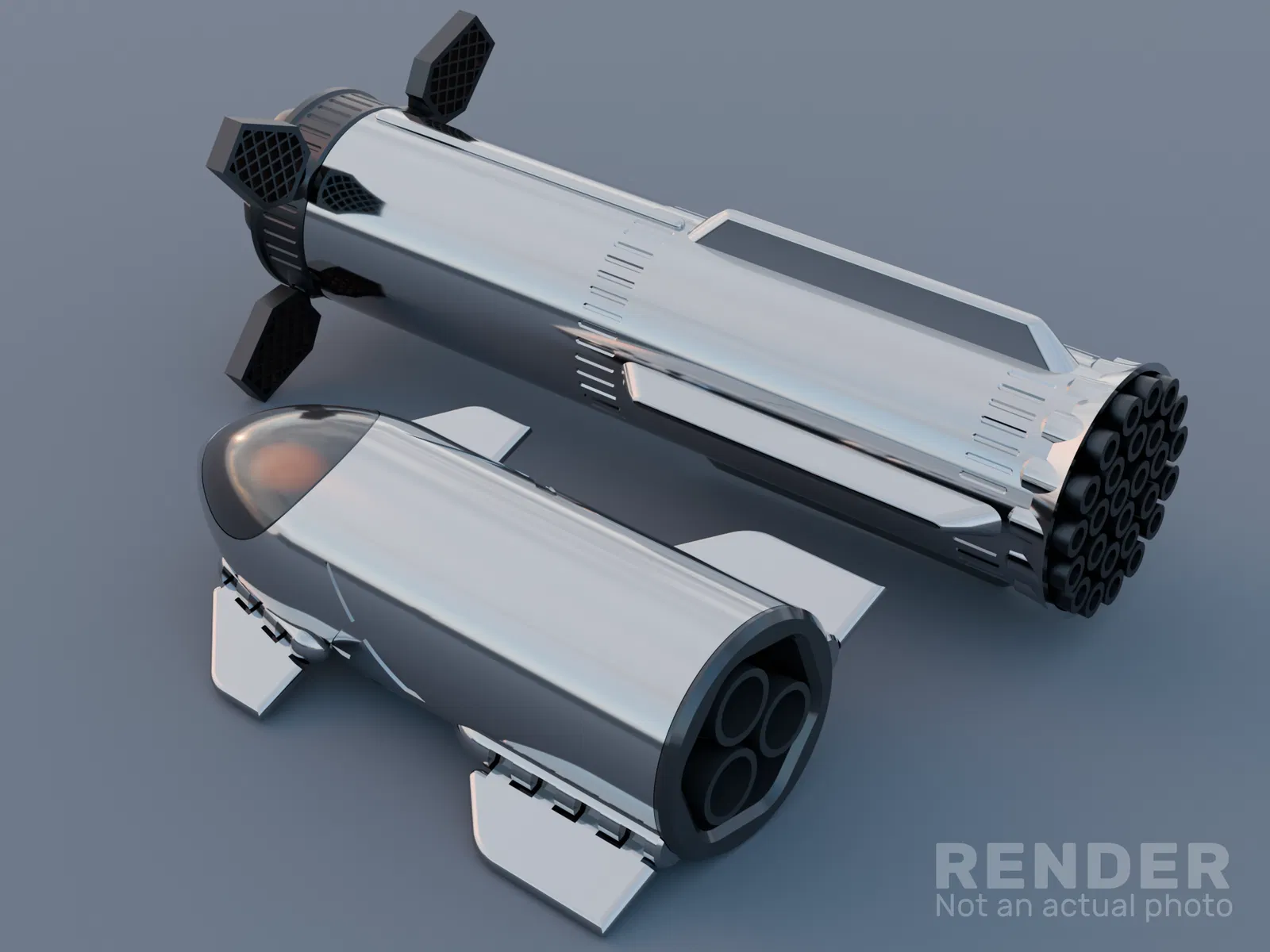

SuperHeavy Booster

Thiết kế gồm 3 phần, nên in riêng:

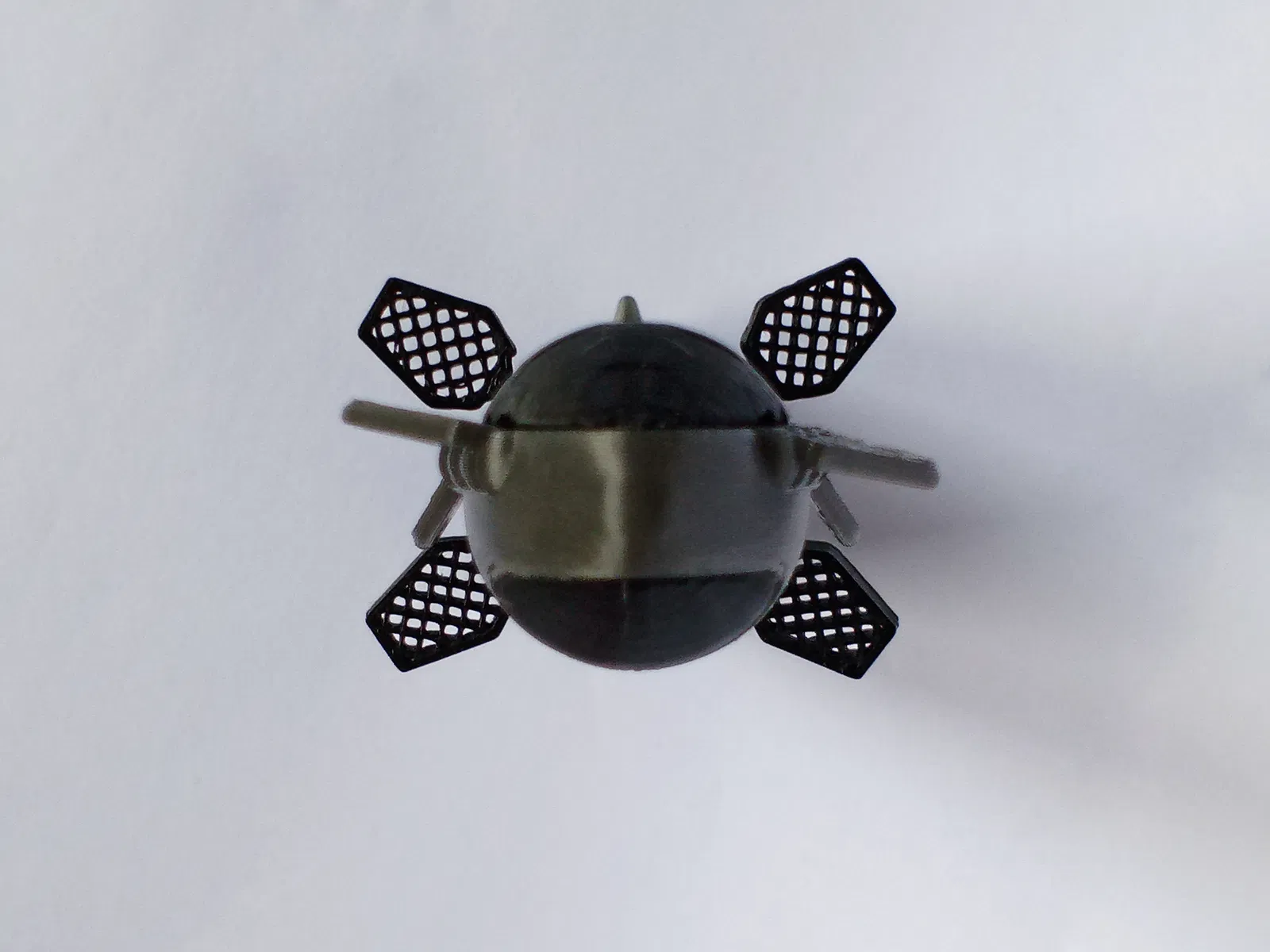

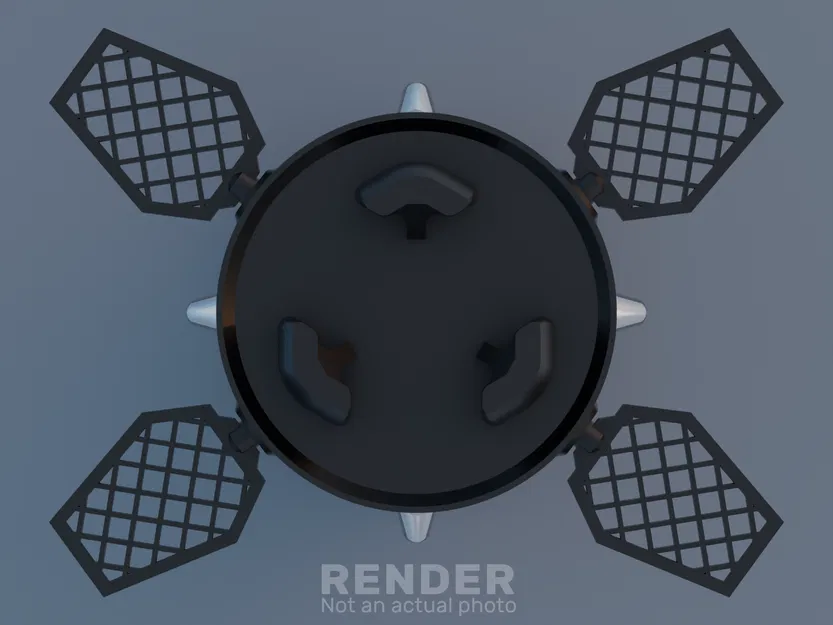

• SuperHeavy_Top.stl - Phần trên cùng, có grid fins khớp nối và ngàm nối với Starship. Mình làm grid dày 0.3mm. In rất ổn với nozzle 0.4mm dùng Prusa Slicer. Tuy nhiên mình không chắc các slicer khác có xử lý ngon không, nên mình có kèm thêm file “SuperHeavy_Top_Grid0.4mm.stl” với grid dày 0.4mm. Theo mình thì grid này nhìn hơi dày, nhưng có thể sẽ hữu ích. Phần này nên in đặt đáy xuống. Không cần supports!

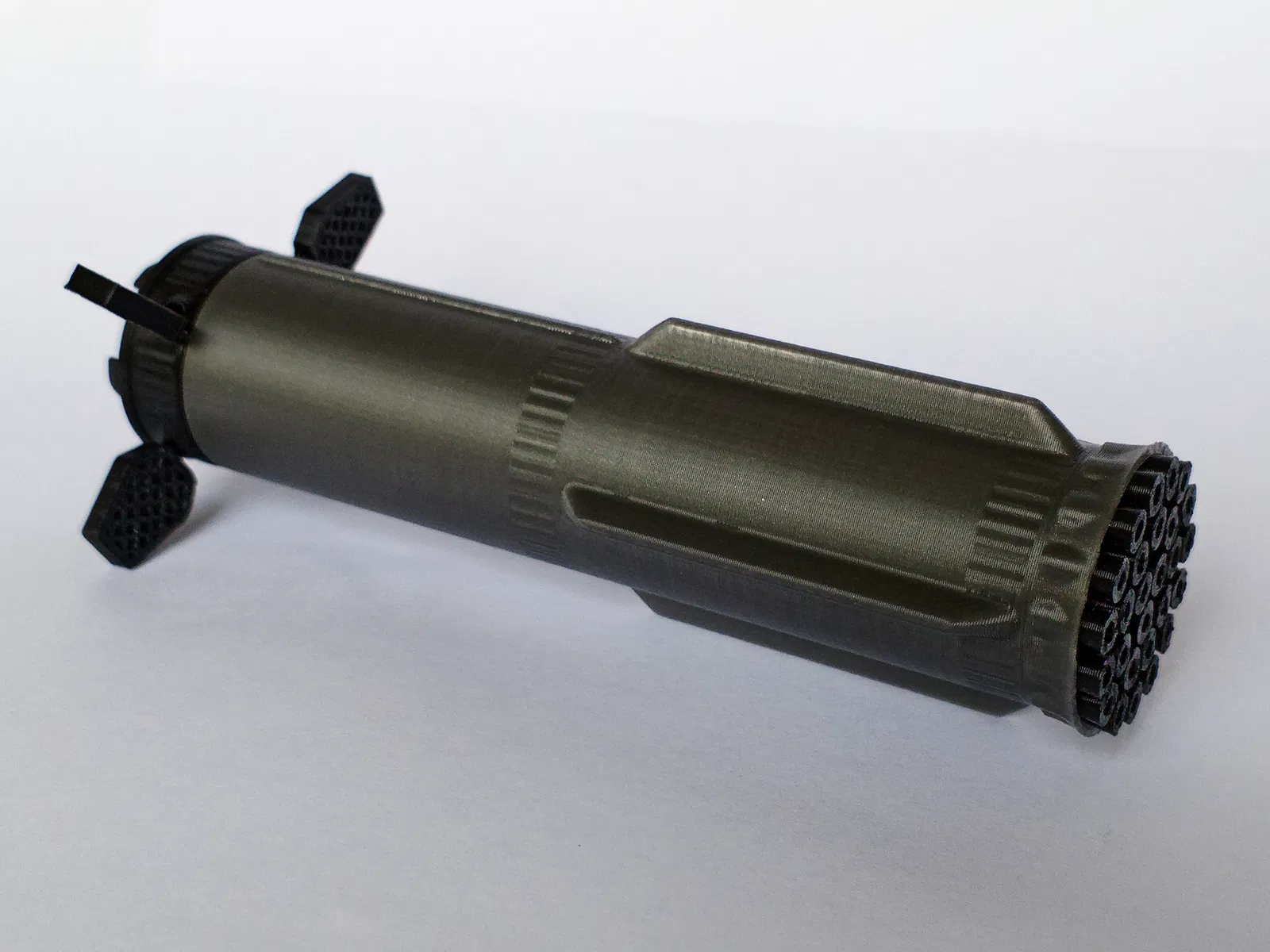

• SuperHeavy_Body.stl - Thân chính, có ngàm nối với phần Top và cụm Engines. Mình in đặt đáy xuống và chỉ dùng user painted supports (không bắt buộc; phần overhang/bridges vẫn in ổn ngay cả khi không có. Mình thêm supports chủ yếu để tăng độ ổn định). Tuy nhiên, bạn cũng có thể in lật ngược (trên đỉnh) và dùng supports. Tùy bạn chọn.

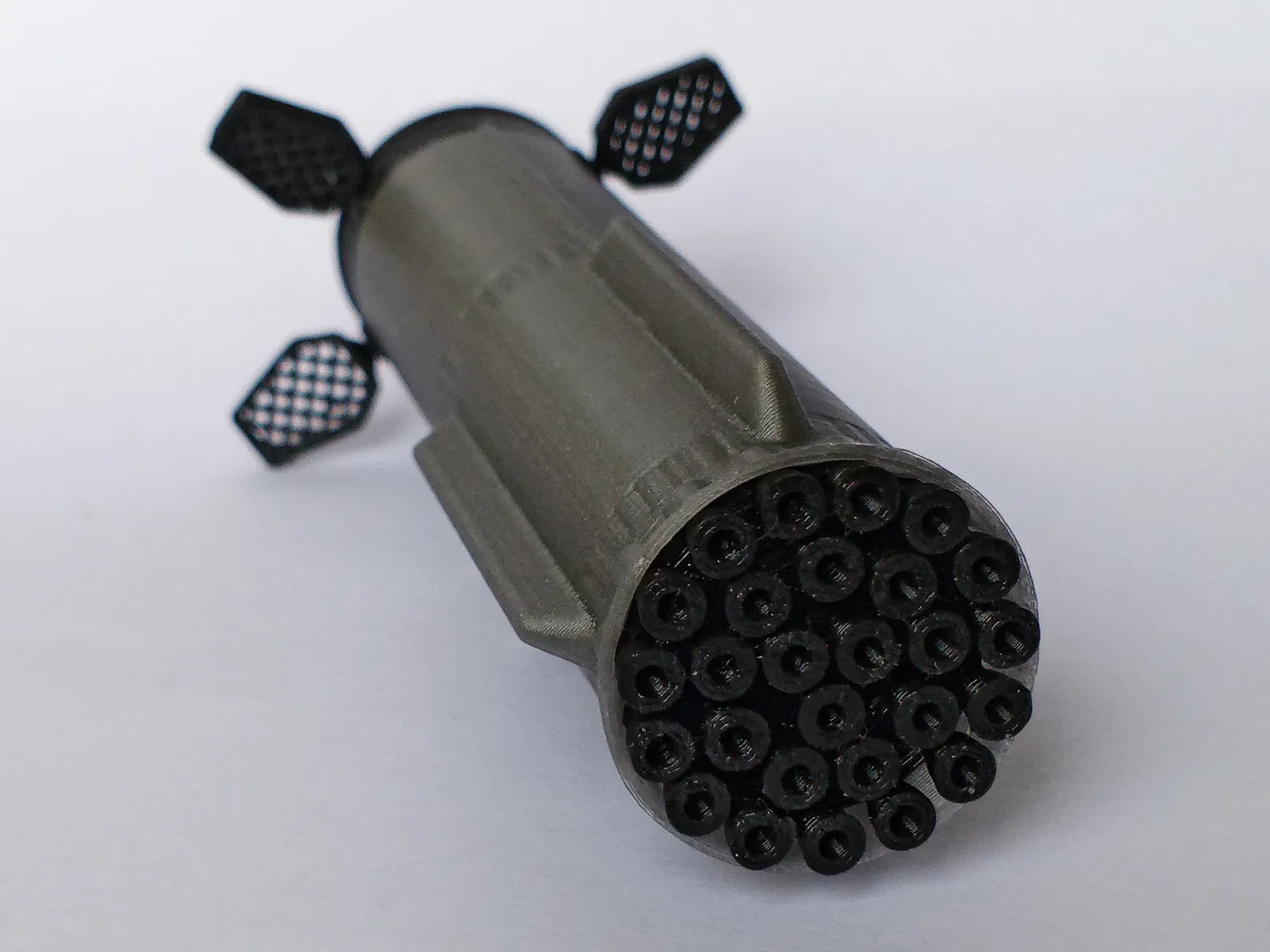

• SuperHeavy_Engines.stl - Cụm động cơ. Có 27 động cơ (ít hơn rocket thật một chút, nhưng vì đây là bản tối giản…). Nên in đặt đáy xuống, không cần supports, nhưng cần bám bàn in (printbed adhesion) tốt. Hoặc bạn có thể thử in lật lên trên và dùng supports.

Các ngàm nối giữa những phần này được thiết kế khá khít. Ngoài ra, bạn luôn có thể dùng thêm keo để cố định chắc hơn.

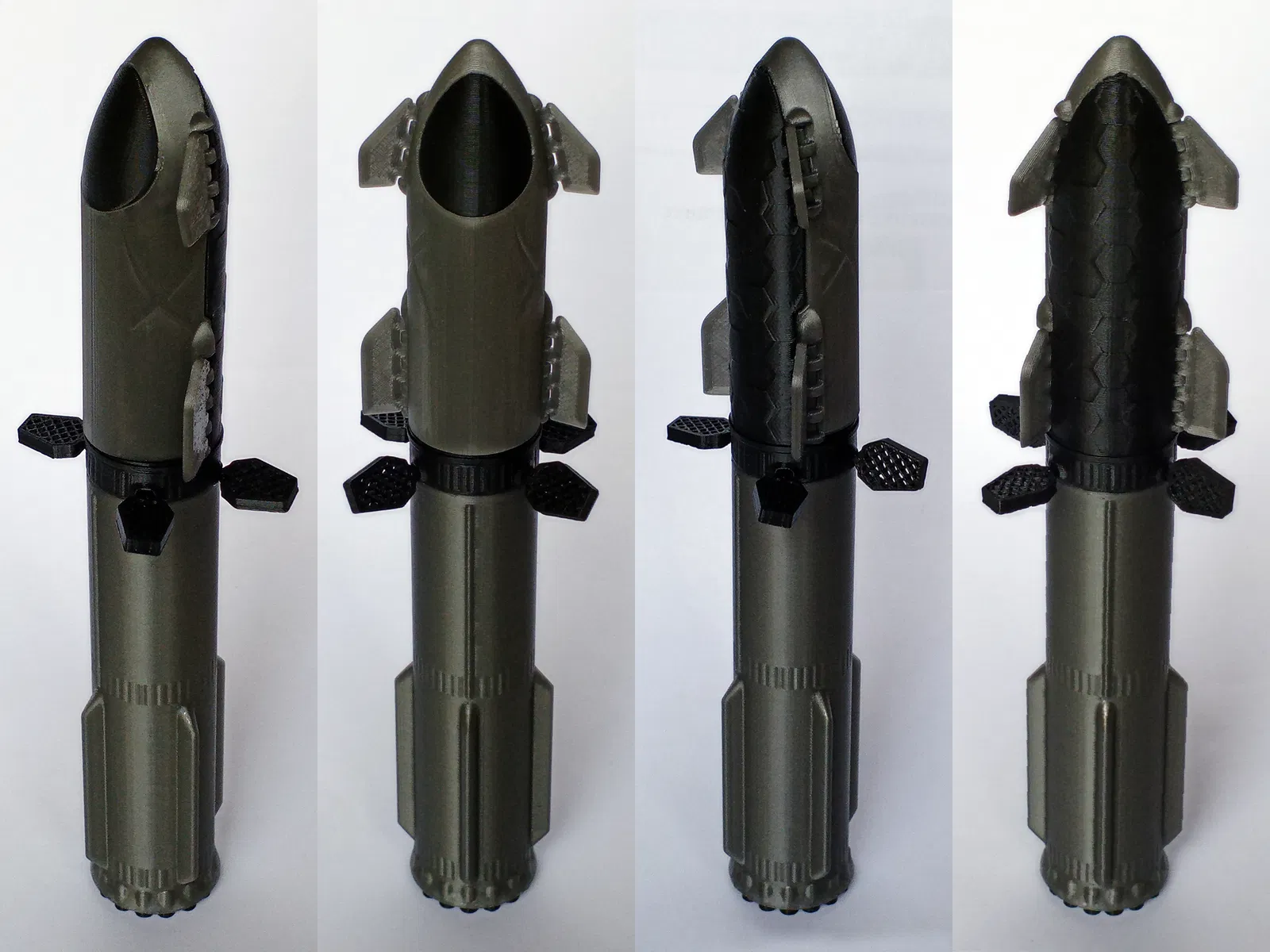

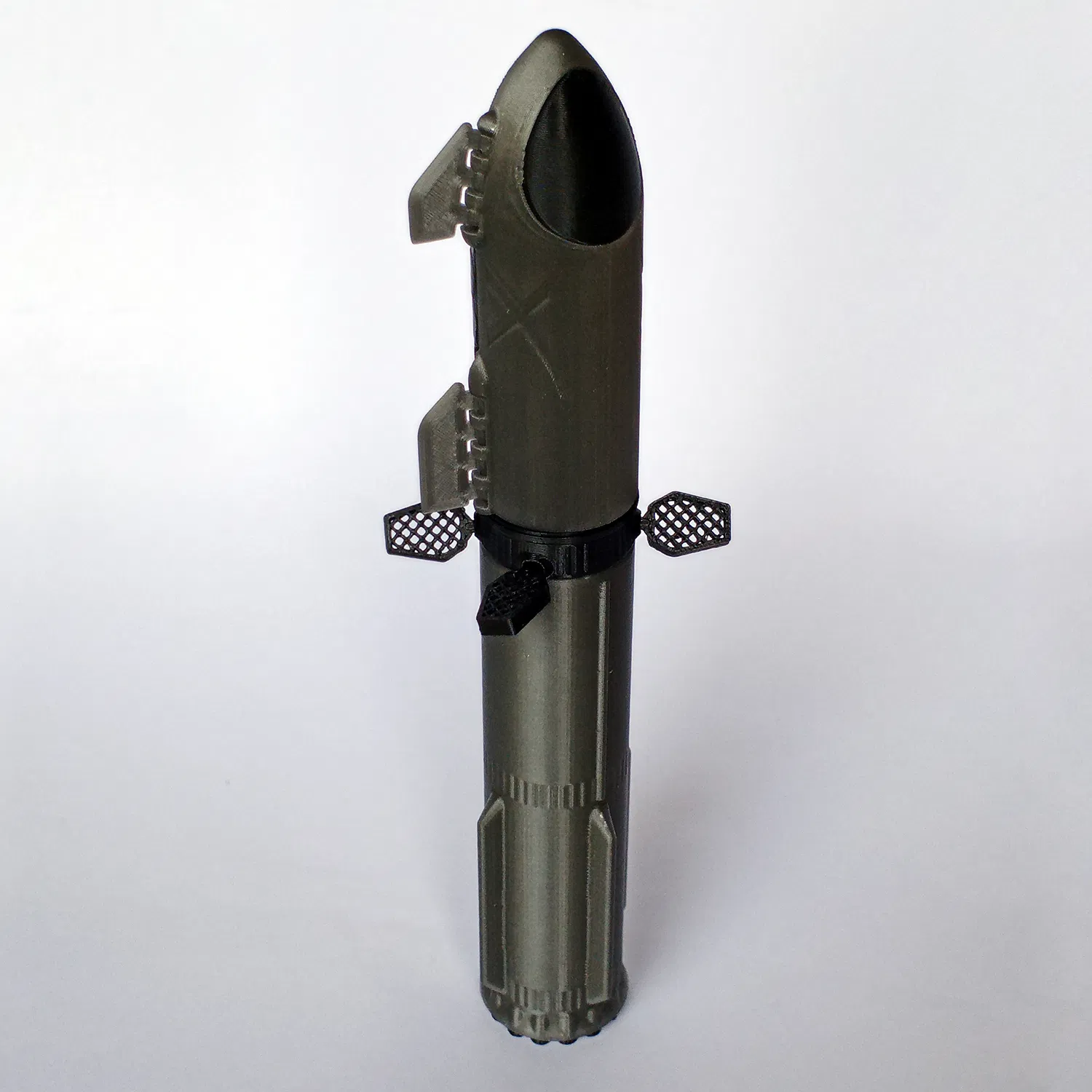

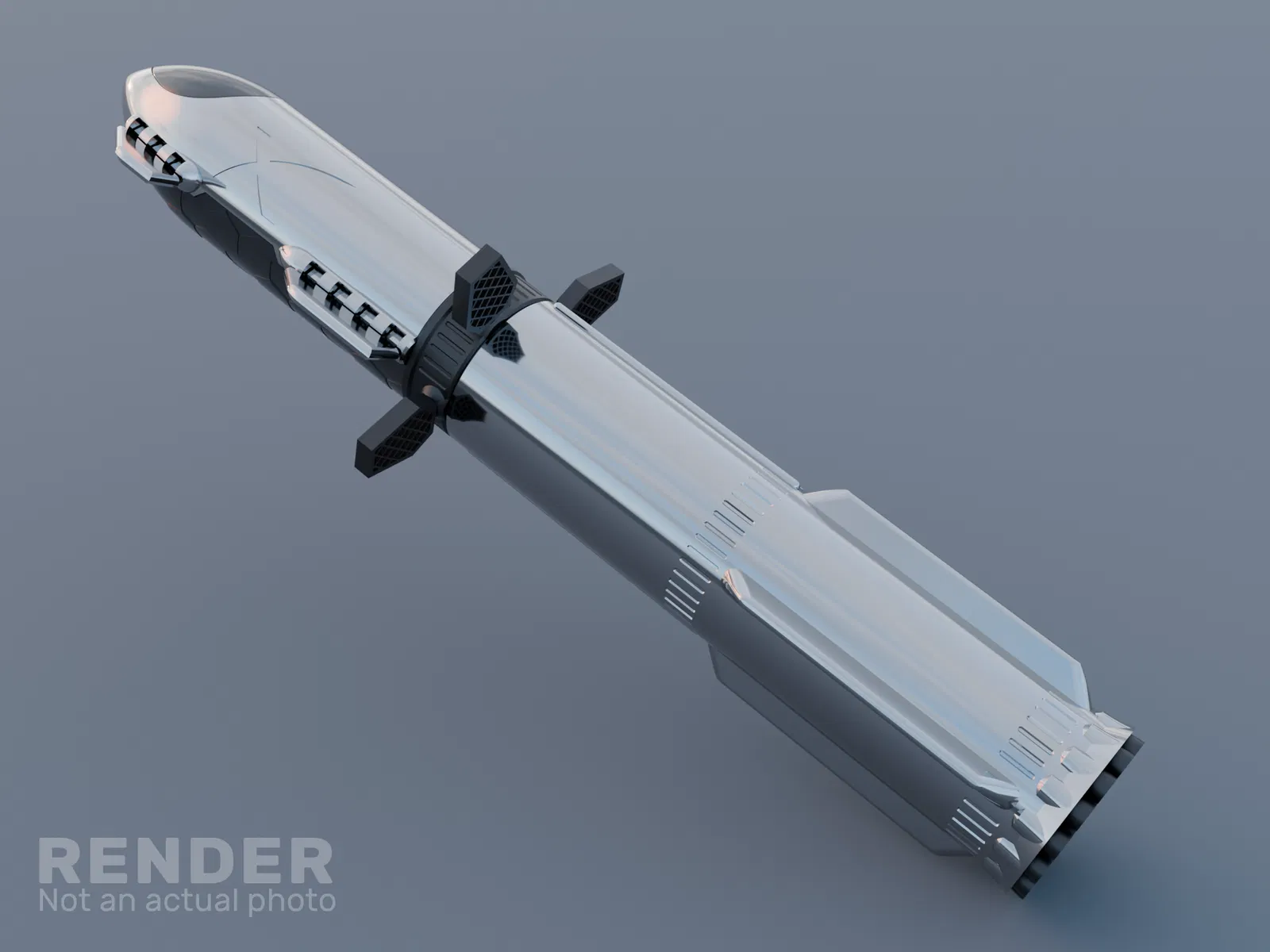

Mối nối giữa Starship và Booster thì lỏng hơn, để bạn có thể gắn vào và tách ra (dock/decouple) dễ dàng!

Lưu ý: thiết kế này không nhắm tới việc tái tạo chính xác, chi tiết theo bất kỳ phiên bản cụ thể nào của rocket SpaceX ngoài đời. Đây chỉ là một bản cách điệu của cả hệ thống nói chung.
