Framework Slim Ethernet Expansion Card

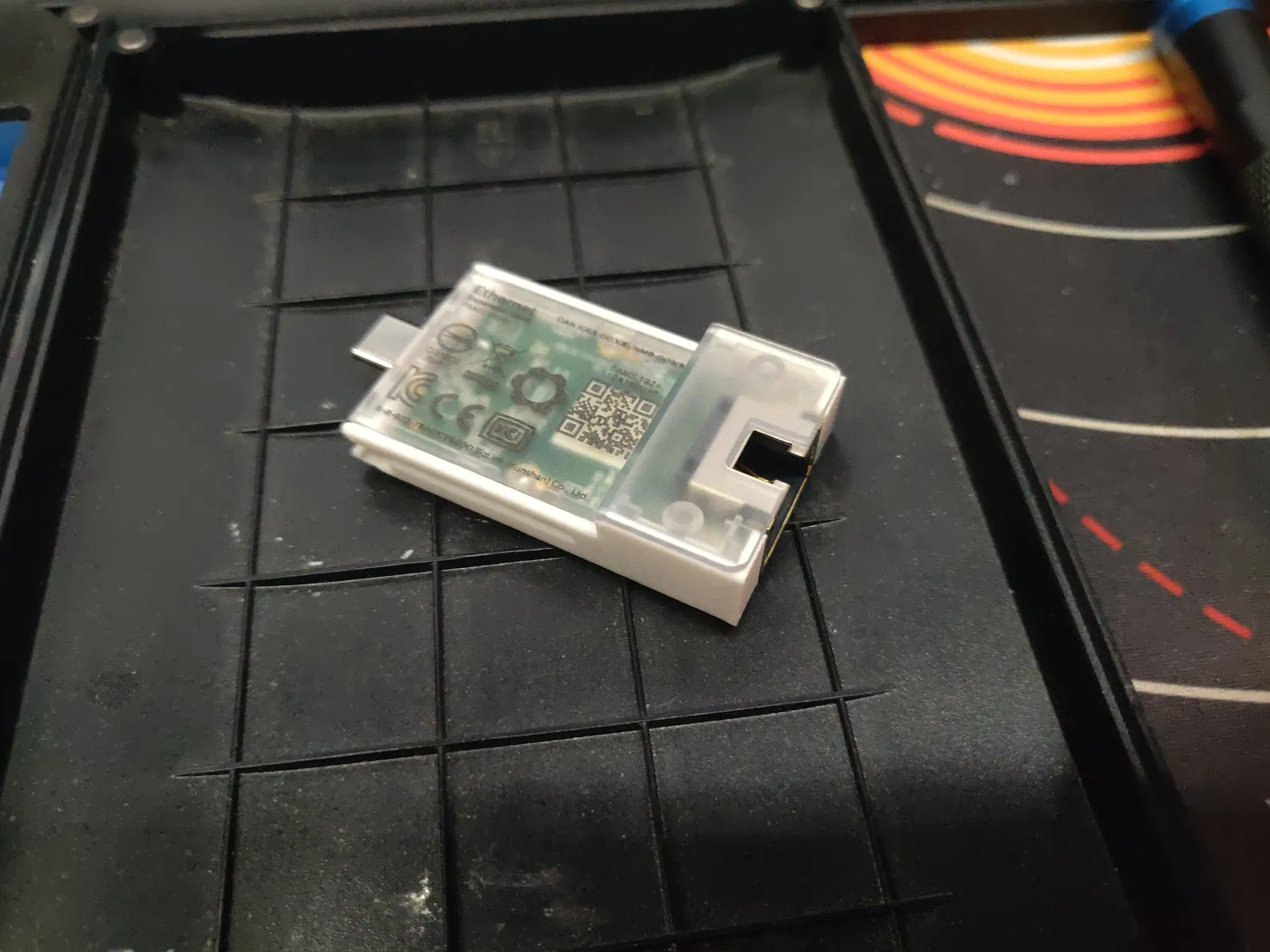

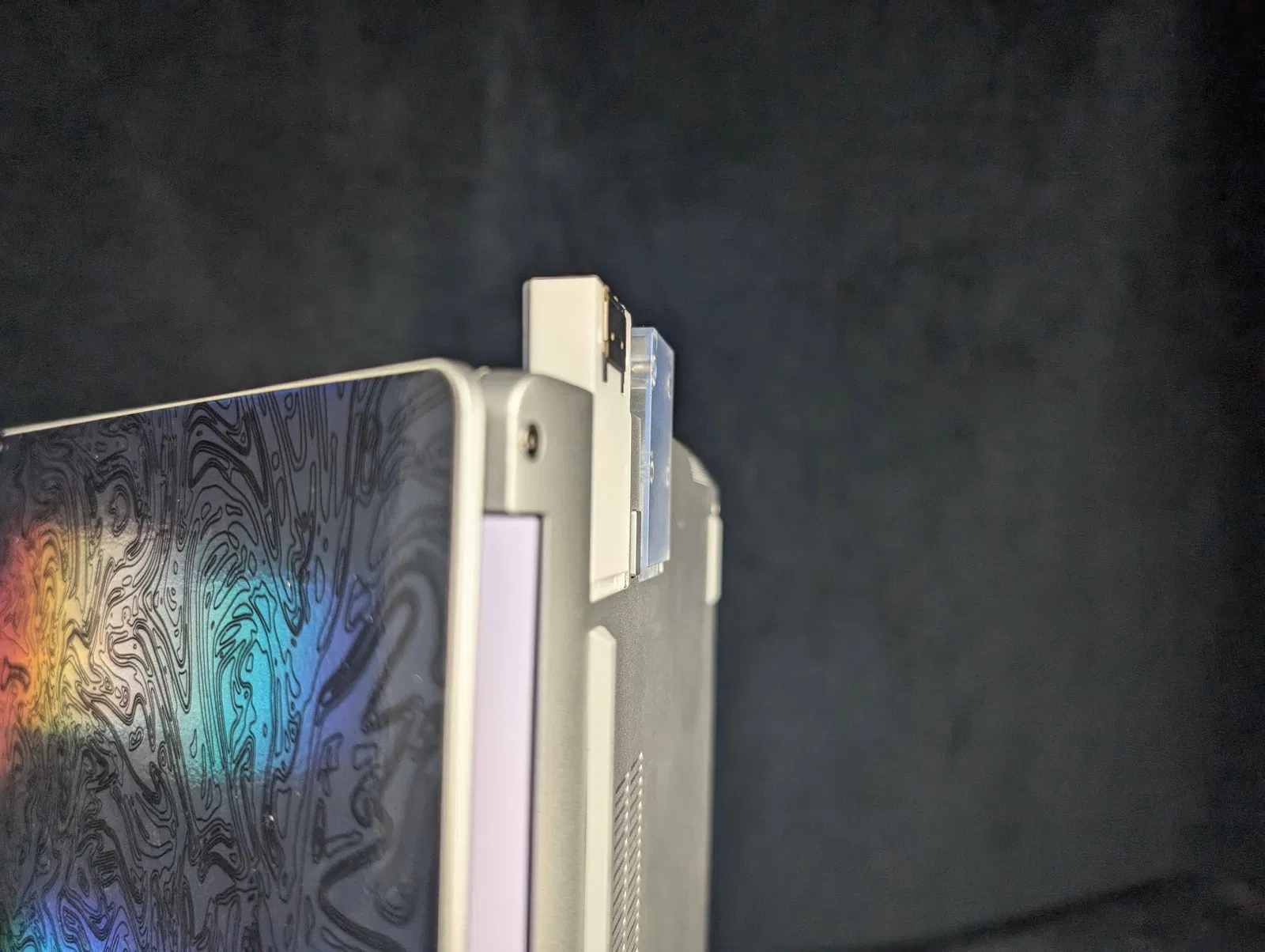

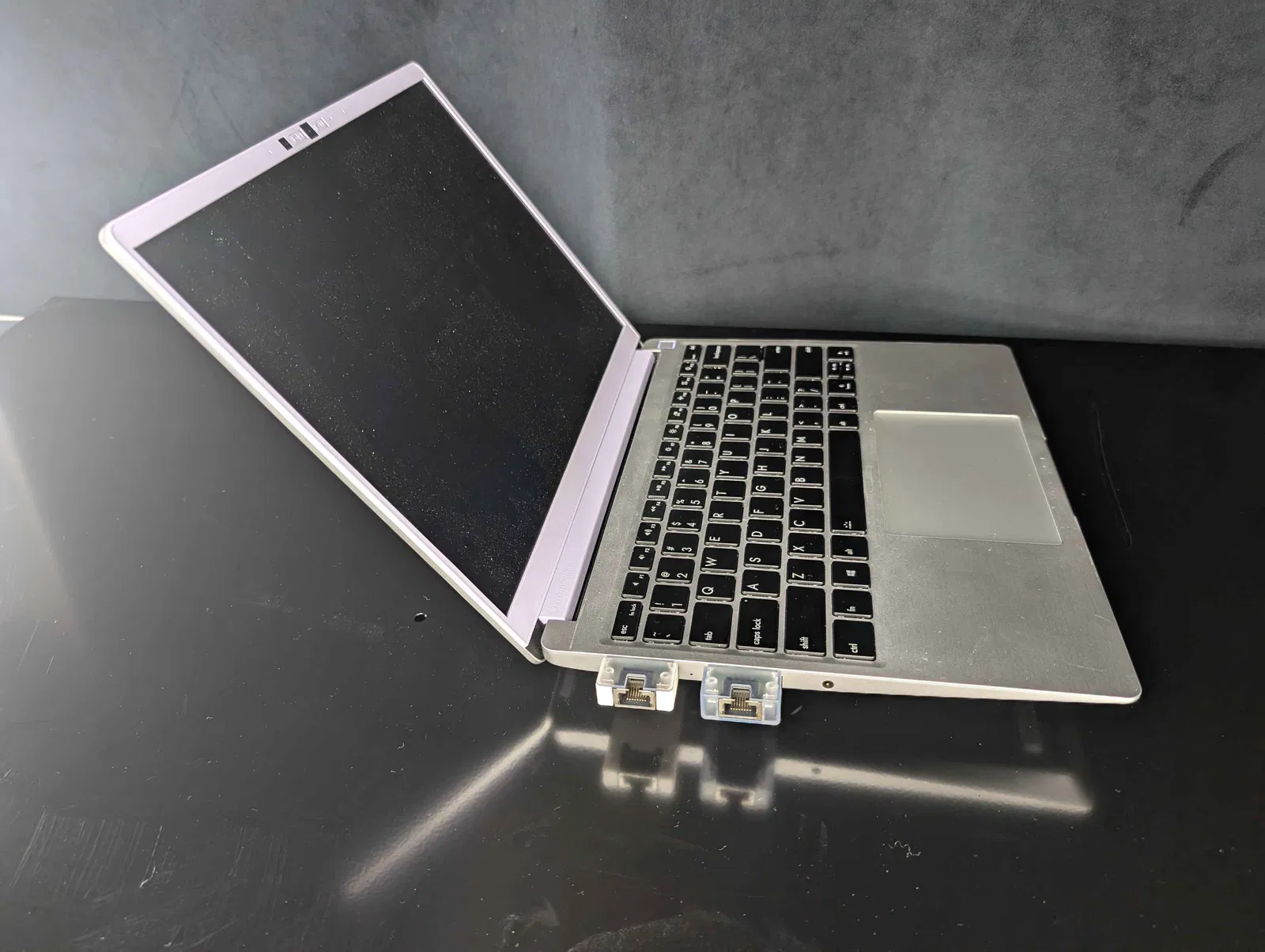

Thẻ Framework Ethernet Expansion Card có độ dày lớn hơn so với các expansion card còn lại, nên sẽ bị lòi ra ở mặt đáy của Framework Laptop và không tương thích với các case standalone cho Framework Mainboard.

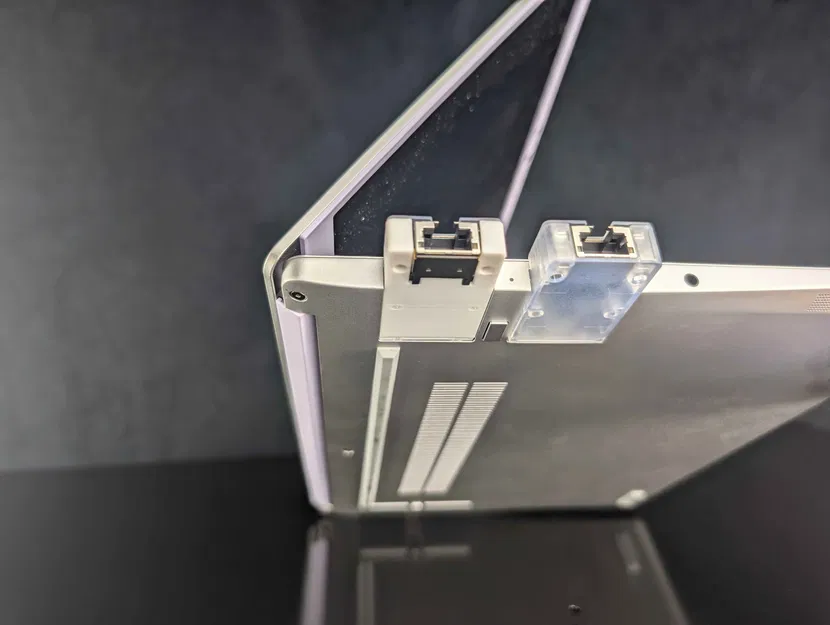

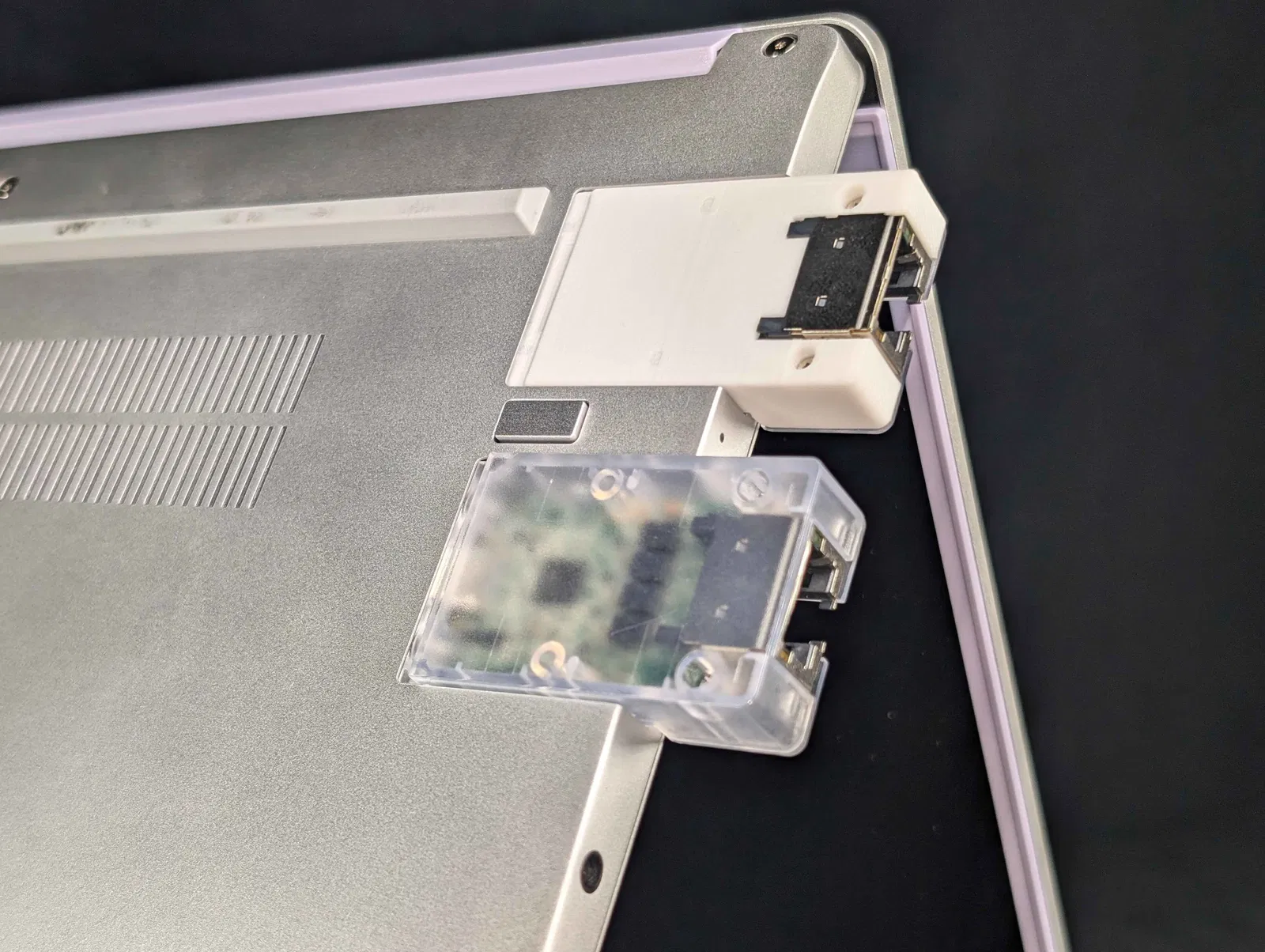

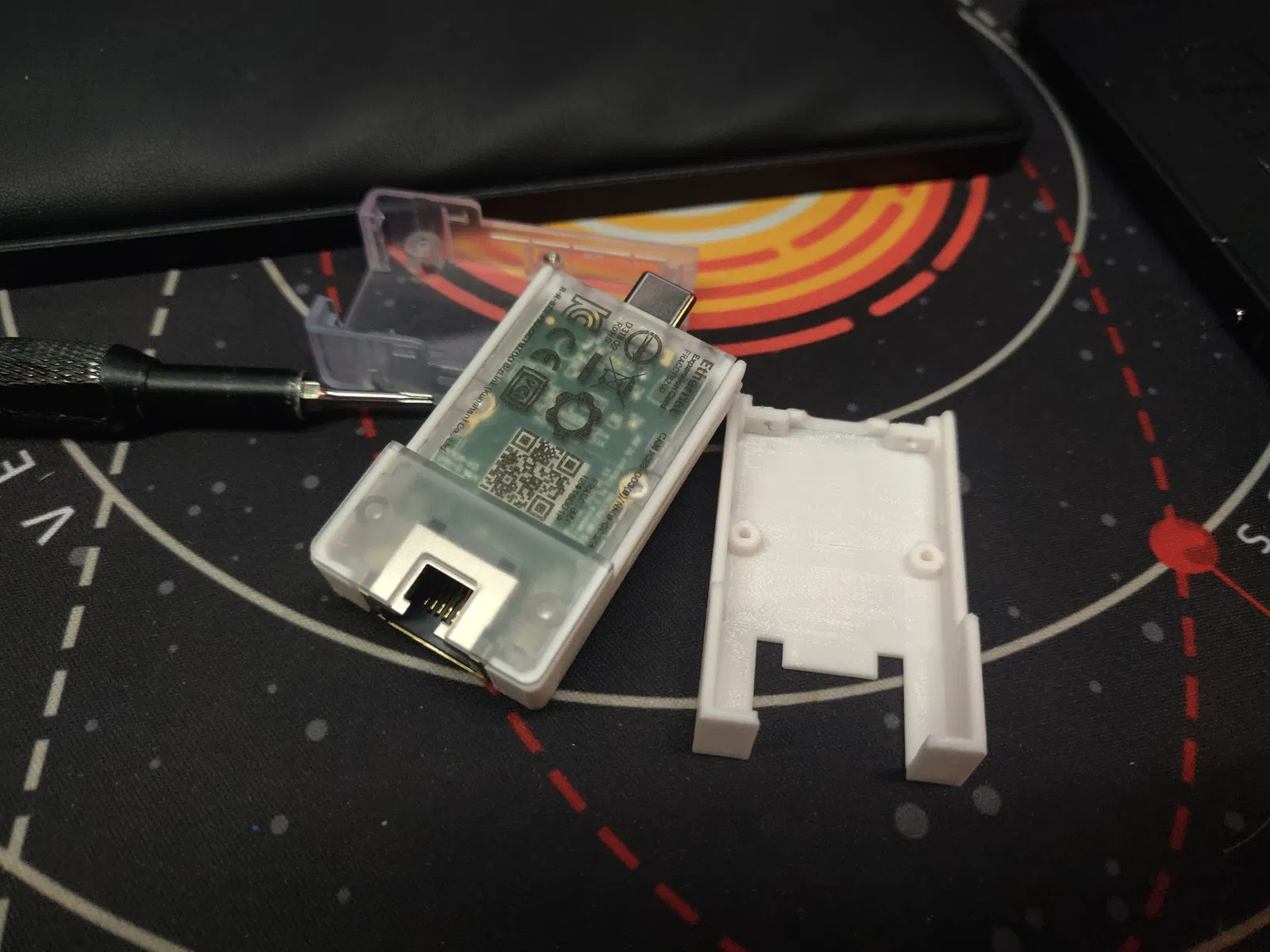

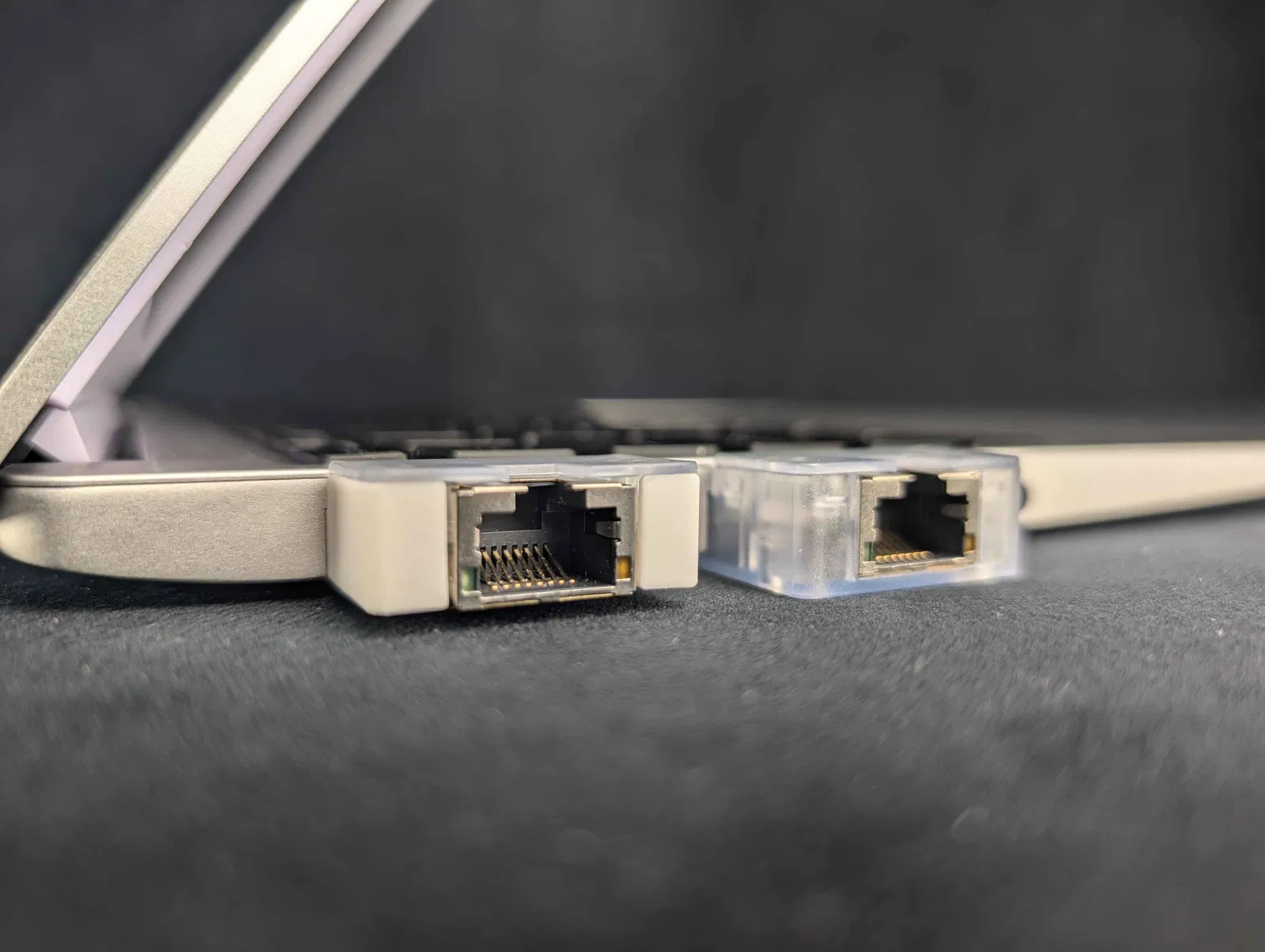

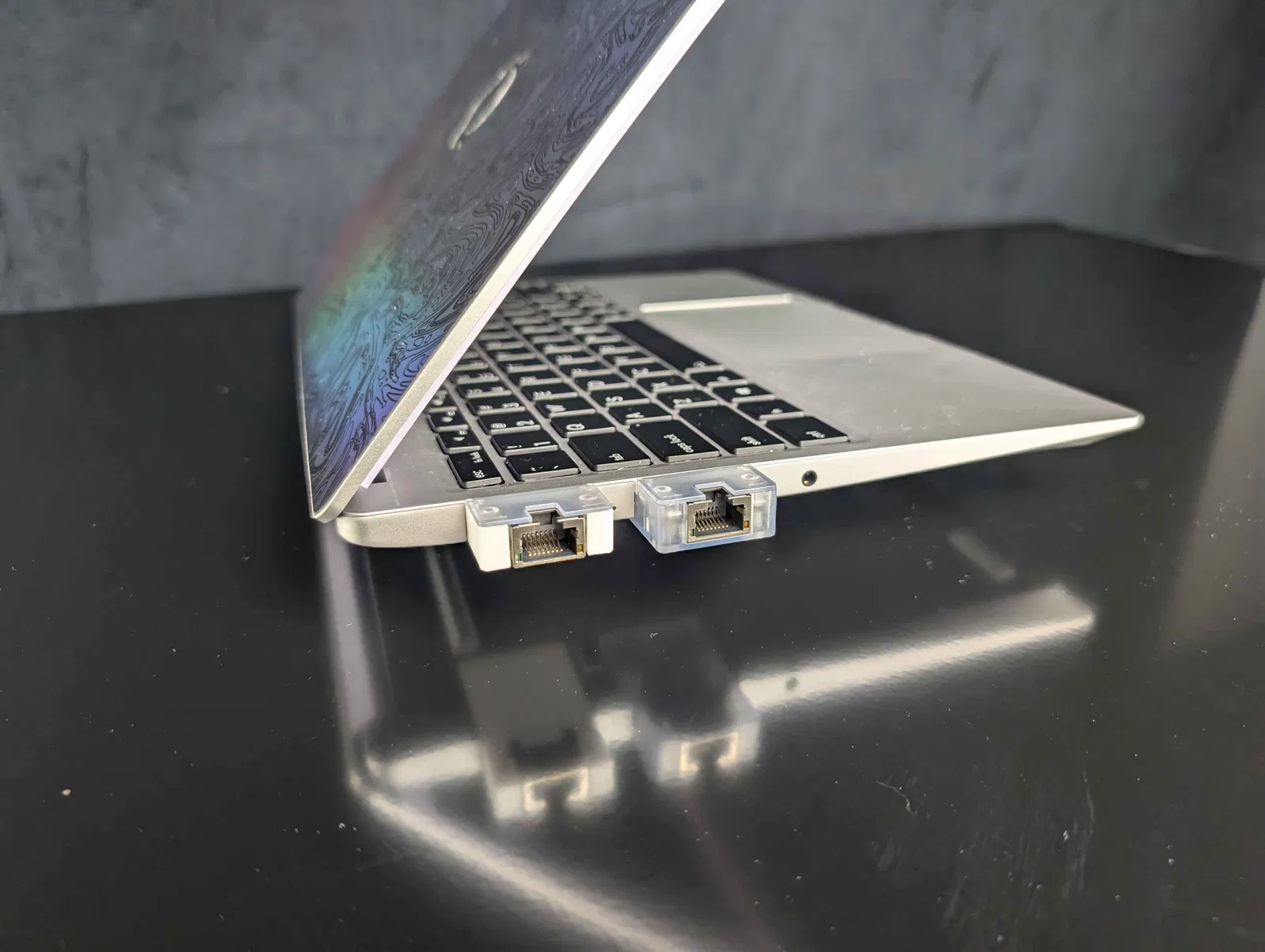

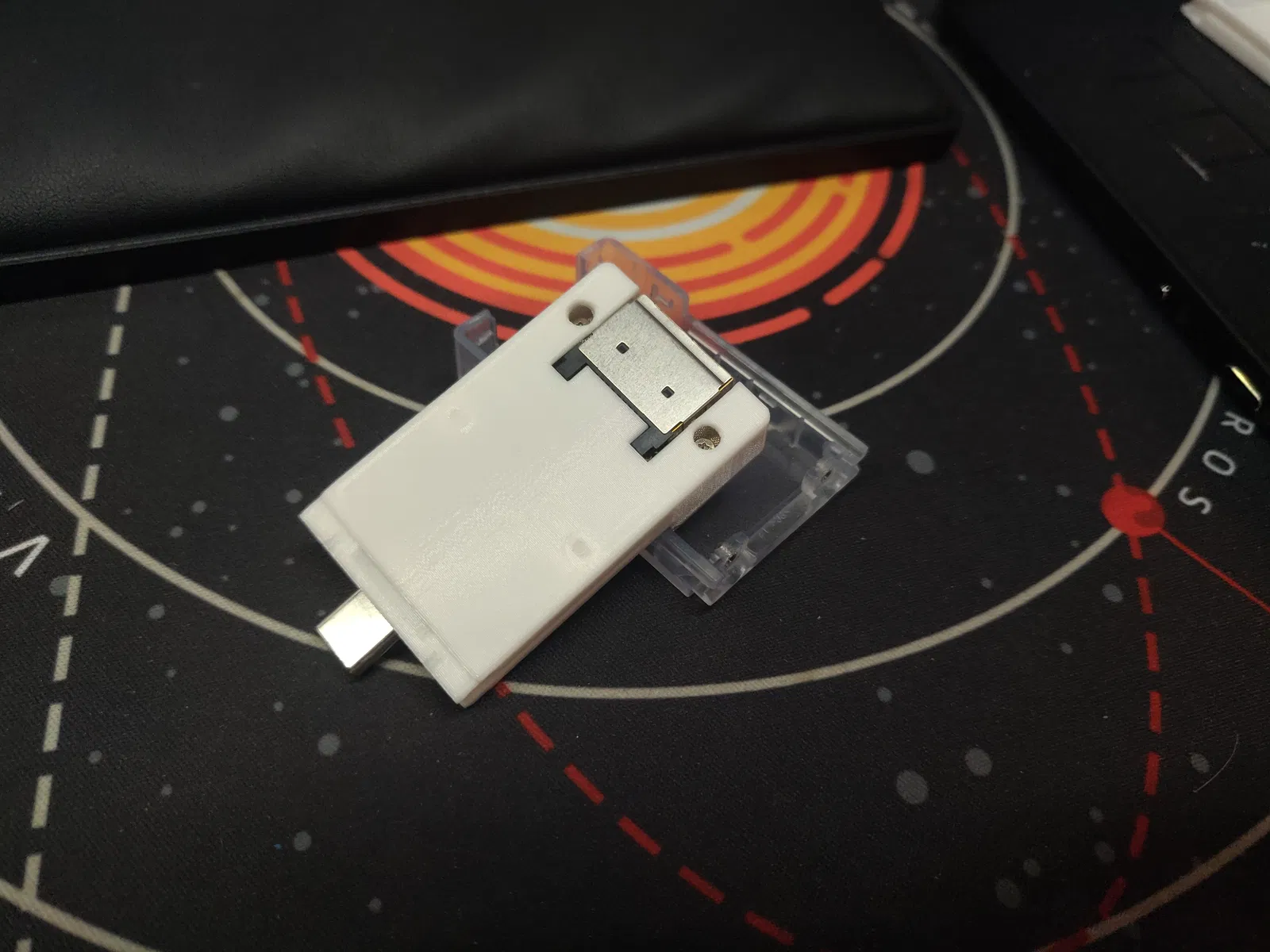

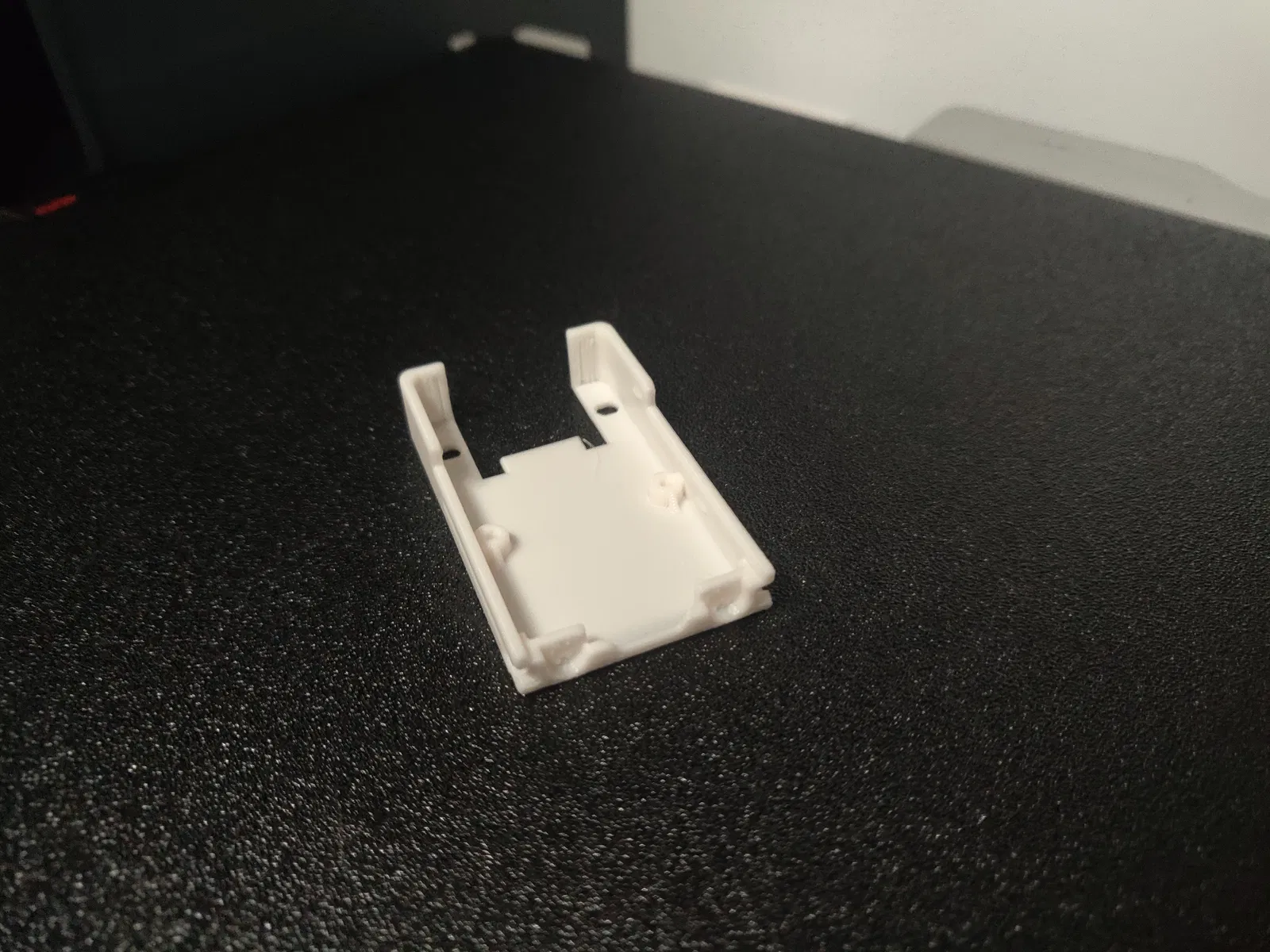

Phần vỏ đáy (bottom case) được thiết kế lại này giữ đúng độ dày giống các FW expansion card khác. Giờ thì có thể tương thích “trên toàn bộ” vì phần đáy không còn lòi ra như thiết kế gốc.

Để in cho ra kết quả tốt nhất, đặt mặt có lỗ USB-C hướng xuống mặt bàn in và dùng tree supports cho tất cả các bề mặt phẳng bị treo (không có điểm tựa). Khuyến nghị dùng thêm brim.

In với mặt phẳng úp xuống cũng cho kết quả ổn! Nhớ bật supports, và cảm ơn @perryoncrack vì gợi ý này.

Layer height đề xuất là 0.2mm hoặc thấp hơn.

Lắp ráp bằng các con ốc zin, để ốc tự tạo ren (self tap) vào nhựa.

Lịch sử chỉnh sửa:

v1.0 - Upload lần đầu

v1.1 - Thêm fillet để khớp độ cong của vỏ trên (top case)

v1.2 - Thêm các standoff bổ sung để giữ vỏ trên chắc hơn

v1.3 - Thêm phiên bản không có ngàm (internal snaps) cho trường hợp in úp mặt phẳng xuống
