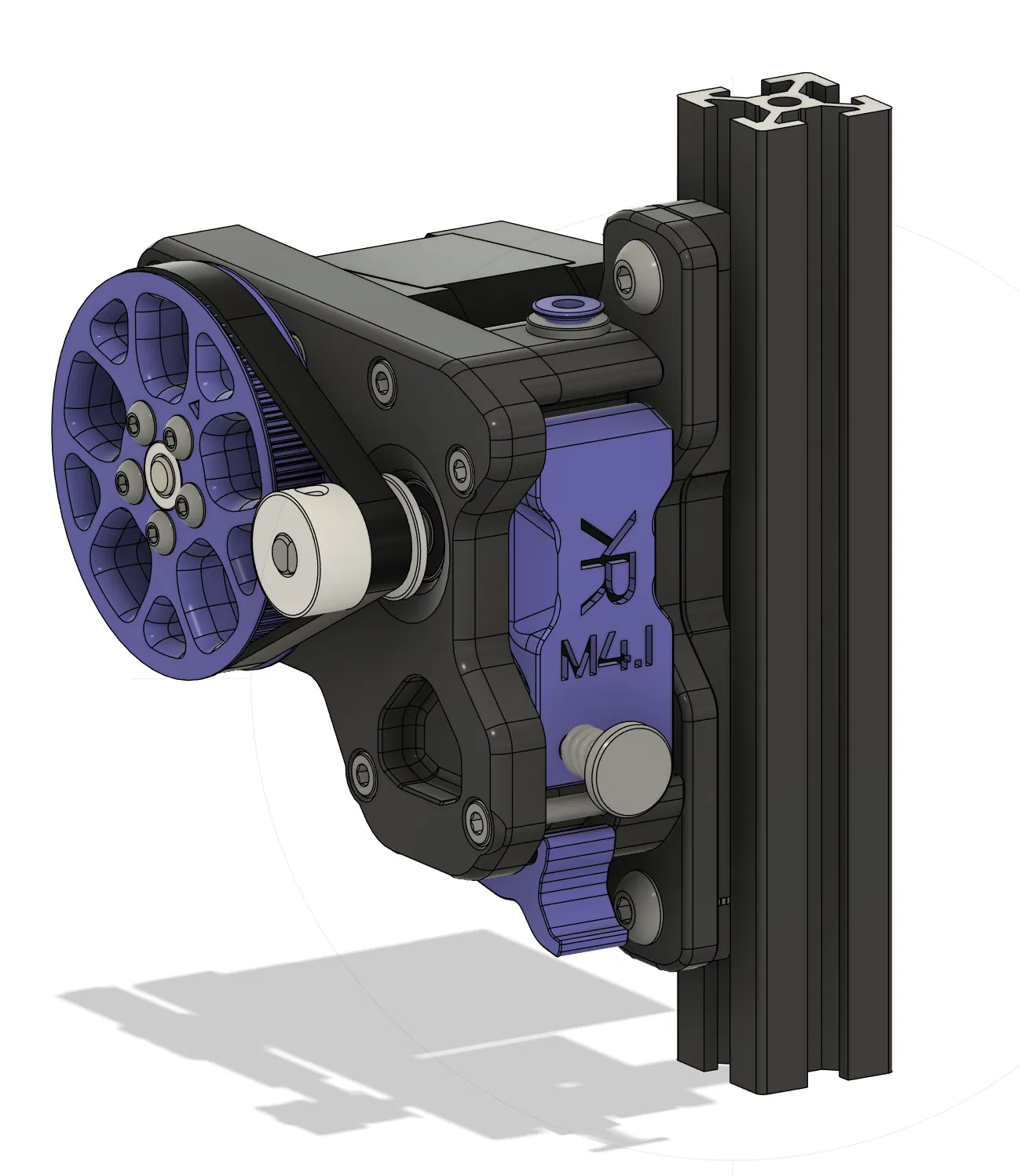

Mobius M4 cải tiến kèm Filament Sensors

Đây là phiên bản cải tiến và được thiết kế đúng mục đích từ mẫu Voron Mobius M4 vốn đã rất hay. Mục tiêu của extruder này là tạo ra một bản M4 có driver gear pulley đảo chiều (reversible) so với M4 gốc, để đẩy/kéo filament cực nhanh khi nạp và rút filament vào direct extruder của máy in Voron.

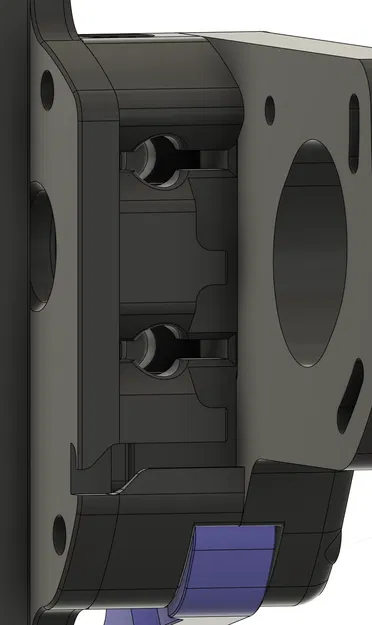

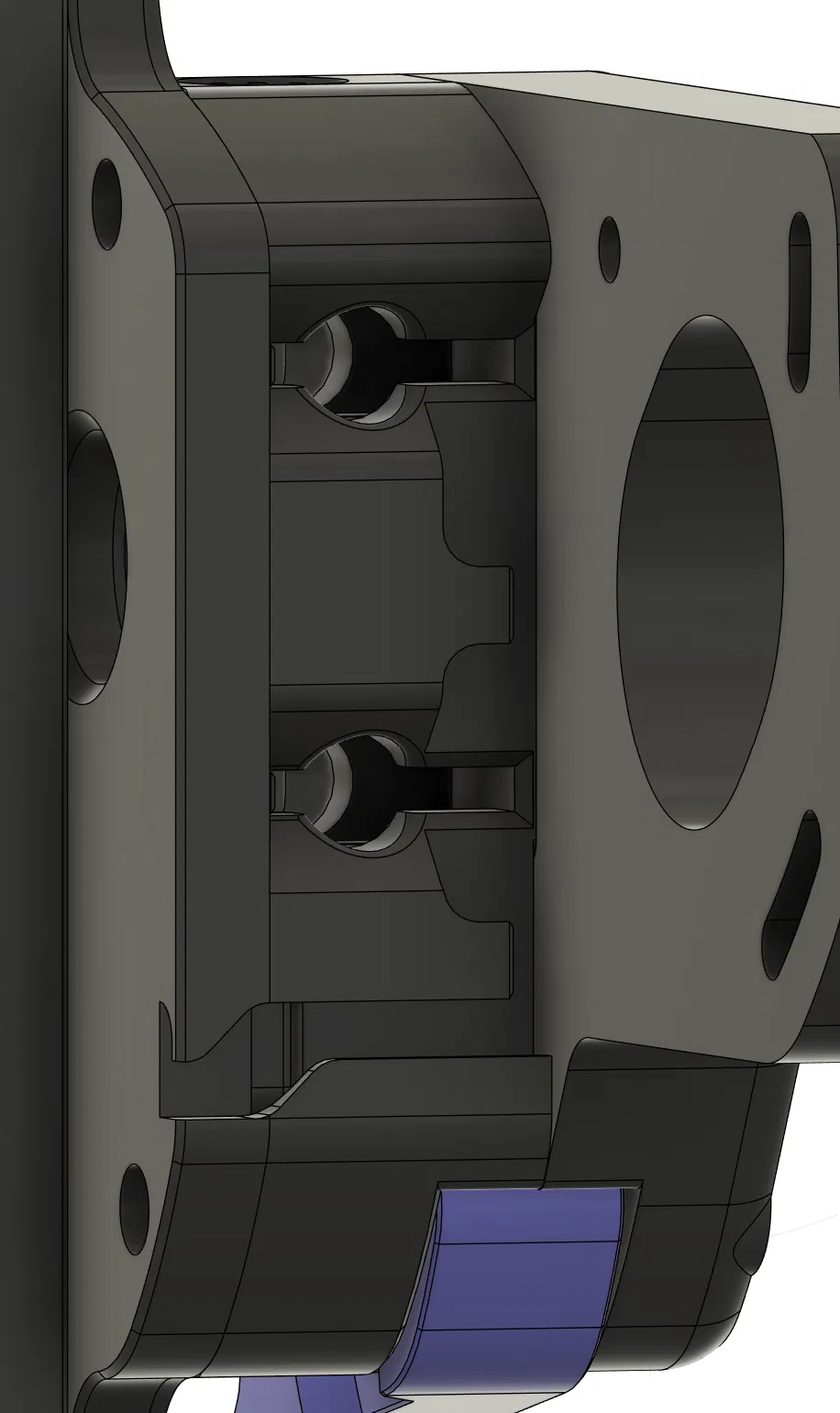

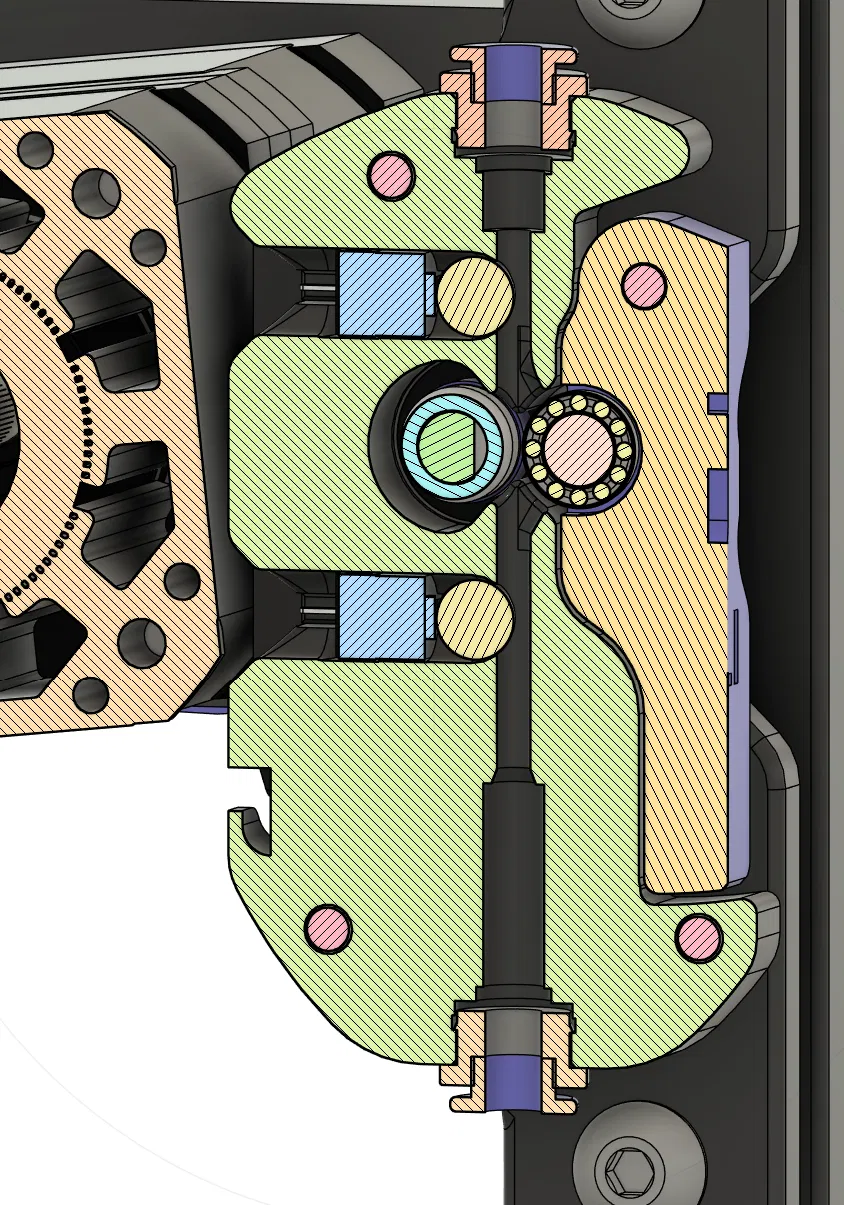

Tuy vậy, thiết kế này nhìn chung là một bản nâng cấp đáng kể so với M4 stock, và vẫn có thể dùng theo cấu hình M4 nguyên bản. Nó có: dung sai (tolerances) tốt hơn nhiều, tích hợp sẵn 2 filament sensors, đường đi filament tối ưu để nạp dễ hơn—chỉ cần xoay bánh xe là filament vào, không cần mở latch, khả năng mở phần guilder hoàn toàn để kiểm tra gears, ít rung/lạch cạch hơn bản gốc, 2 cổng ECAS để dùng với ERCP, các chi tiết định vị (locating features) trên từng phần thân, đường đi dây cho switch ở phía sau, profile khớp với guilders tốt hơn M4 nguyên bản, và còn nhiều cải tiến khác nữa.

Trường hợp của mình là dùng 2 M4 (mỗi bên một cái) cùng với 2 bộ Enraged Rabbit Carrot Patch (ERCP) để làm một hệ MMU 2 filament giá rẻ. Tỉ số truyền dạng tăng (gear increase, thay vì giảm) giúp đổi filament cực nhanh (~5 giây).

Có video hướng dẫn lắp ráp ở đây:

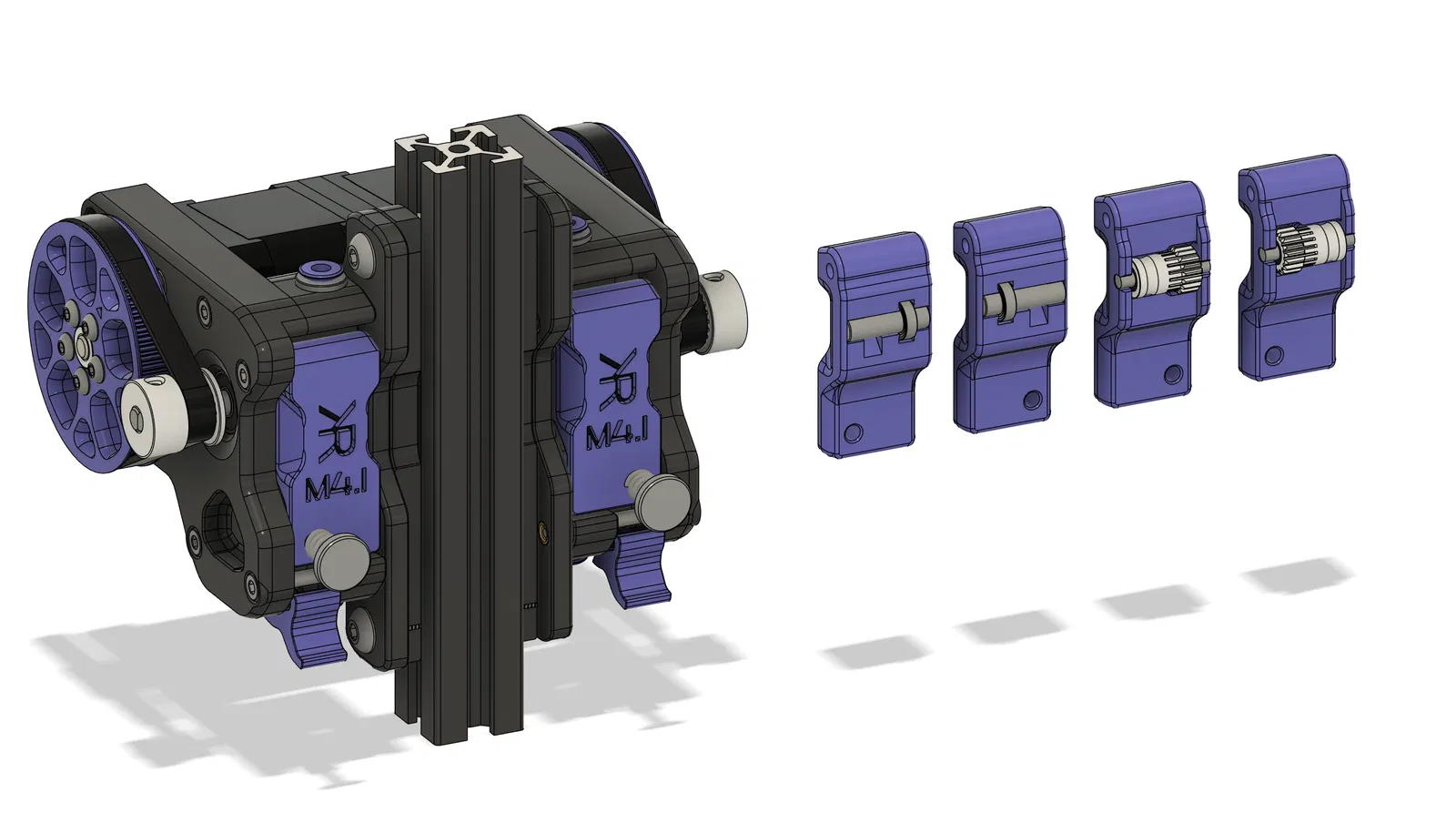

Nếu bạn muốn lắp M4 theo cấu hình mirror (ví dụ bên phải máy), bạn có thể mirror toàn bộ parts bằng slicer. Mình cũng có cung cấp sẵn các bản guilder dạng mirrored (vì text thường không mirror đẹp).

File STEP cho toàn bộ các file cũng được cung cấp theo giấy phép GPL của M4 open source bản gốc.
