Marking Gauge - Fully Printed (Thước lấy dấu in 3D hoàn toàn)

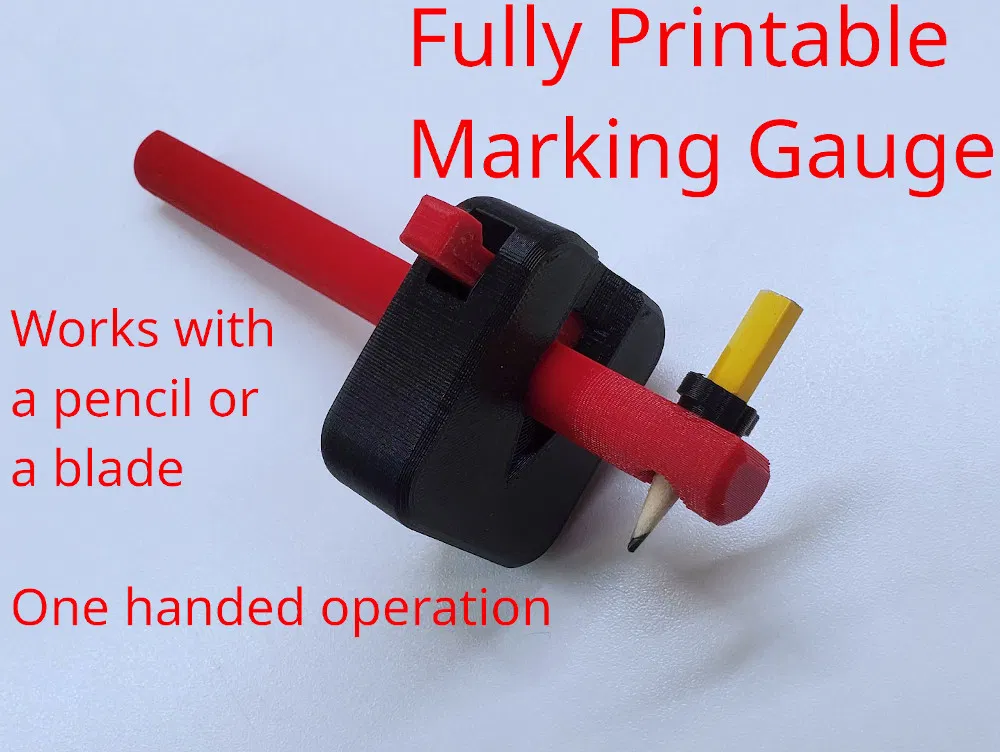

Đây là một cây marking gauge được in 3D hoàn toàn. Dùng được với bút chì hoặc lưỡi dao. Thao tác bằng một tay.

Video hướng dẫn lắp ráp và cách hoạt động ở đây:

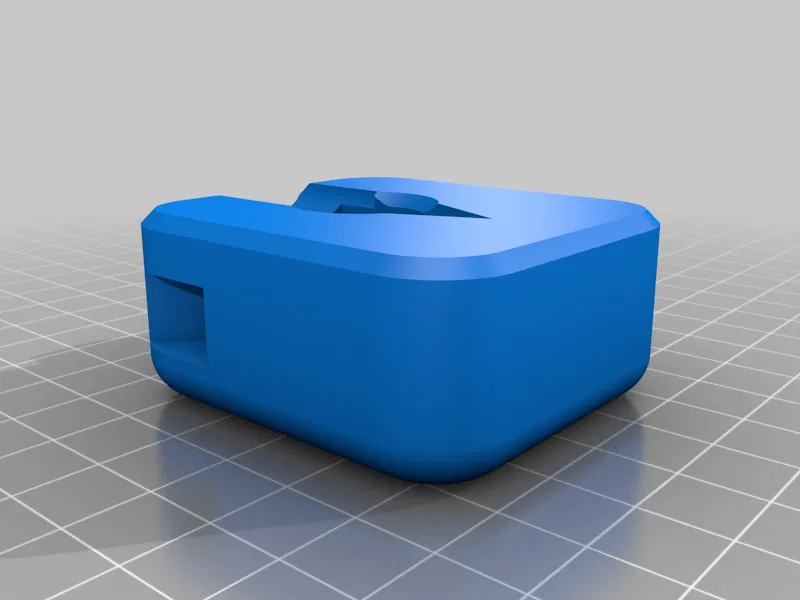

Mình in mẫu này bằng PETG. Phần thân chính và thanh beam mình in với chiều cao lớp 0.3mm, 2 perimeter trở lên, 15% infill.

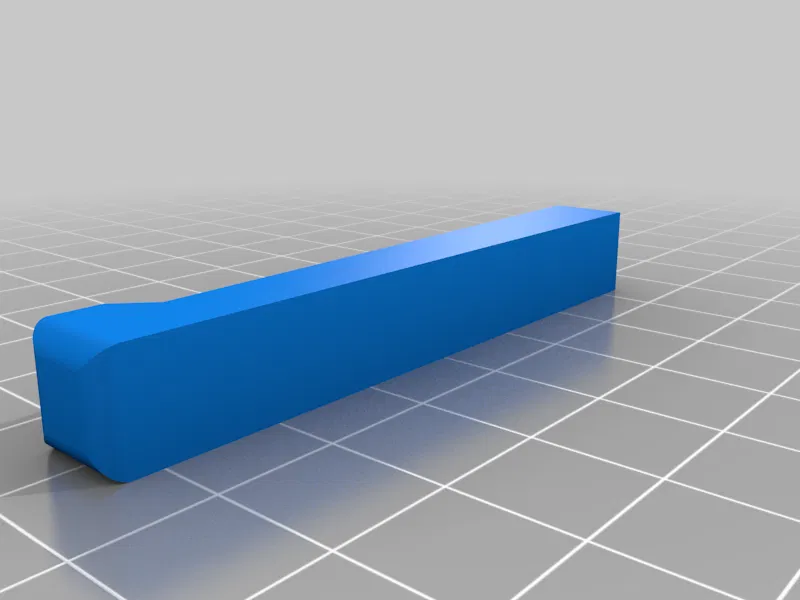

Phần cross beam mình in 7 perimeter, 100% infill – vì khi nhả lực căng nó chịu va đập khá nhiều, nên cần in thật chắc để chịu được. Bôi trơn hai bên và mặt trên của cross beam sẽ giúp chạy mượt hơn, và cần ít lực hơn để khóa chặt. Mình dùng sáp (wax) và thấy rất ổn.

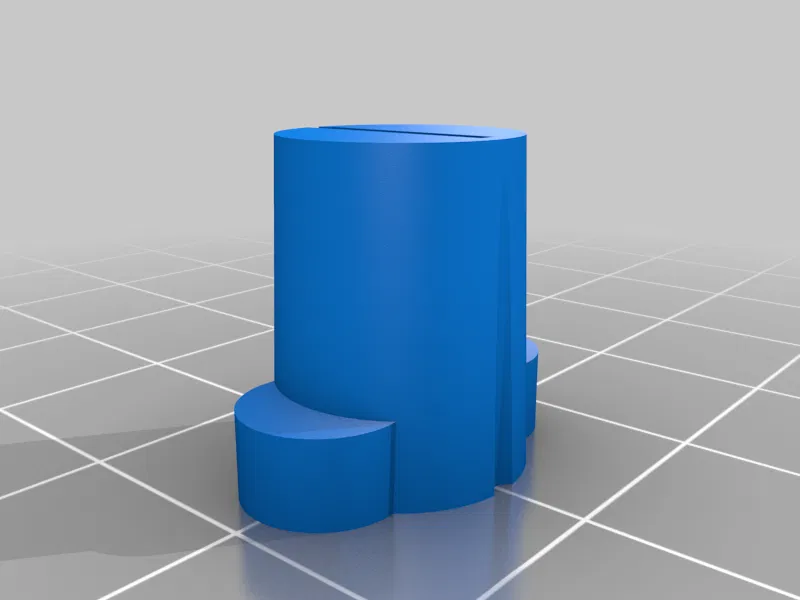

Chọn loại bushing phù hợp với nhu cầu của bạn.

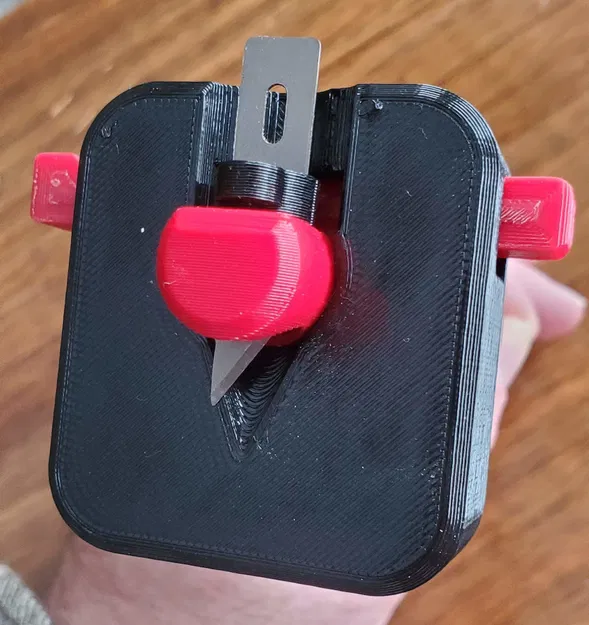

Một cái được thiết kế để vừa bút chì, một cái cho lưỡi dao rời loại rộng 9mm.

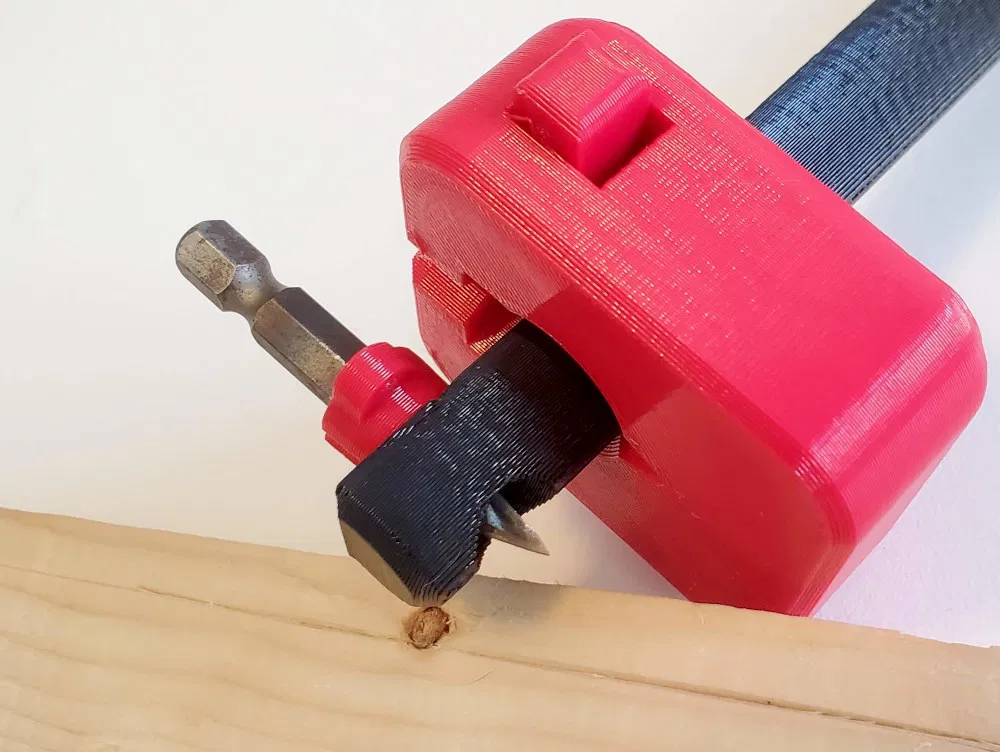

Cuối cùng có một cái được thiết kế để vừa hex screwdriver bit; mình dùng một đầu bit cũ bị mòn rồi mài lại thành lưỡi cắt.

Update: Mình đã thêm một phiên bản thay thế của thân chính, dạng kéo dài. Mình thấy nó sẽ hữu ích khi dùng các lưỡi dao thủ công (craft knife) dài hơn.

Update2: Mình đã thêm một thư mục chứa các chi tiết cần cho phiên bản indexed của phần giữ lưỡi. Cách này đảm bảo lưỡi dao được giữ song song với mặt tỳ (reference face). Cảm ơn @Kristoffer_46249 vì ý tưởng này. Mình cũng đã thu hẹp khe trên nêm kẹp lưỡi để các lưỡi mỏng bám chắc hơn. Mình đã test với một đoạn lưỡi dao boxcutter dạng bẻ khúc (breakaway) — đúng loại ban đầu thiết kế cho nó — và vẫn dùng tốt.
