Bracket cho dự án woodworking dùng gỗ 2x3

Một cái bracket để dựng các dự án woodworking như kệ/stand cho máy in 3D bằng gỗ 2x3. Mấy bracket này khá cứng cáp, nhưng không phải để làm các công trình tải nặng cỡ lớn. Thiết kế này dựa trên nhiều loại bracket kiểu tương tự ngoài cửa hàng hardware, Amazon, và đặc biệt là mẫu trên Printables (Shelving Unit 3d Printed Brackets, Rob Beast (All Things STL)).

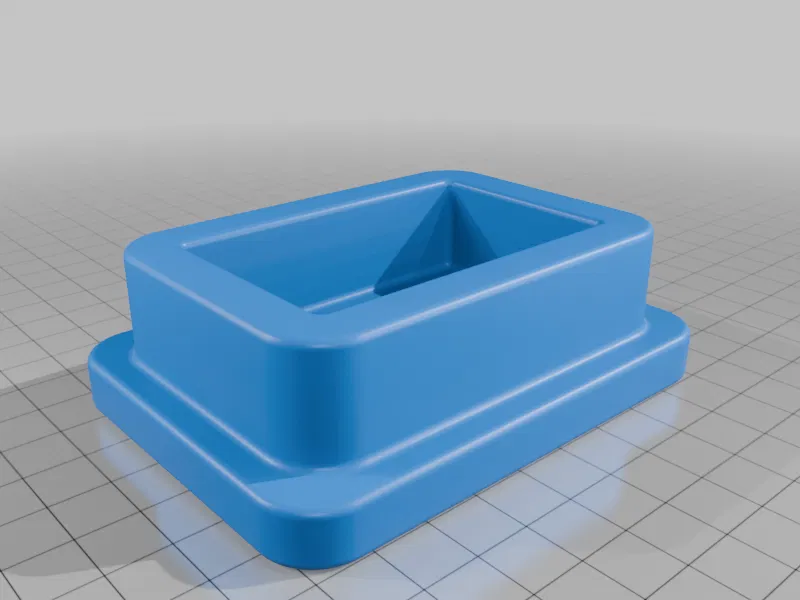

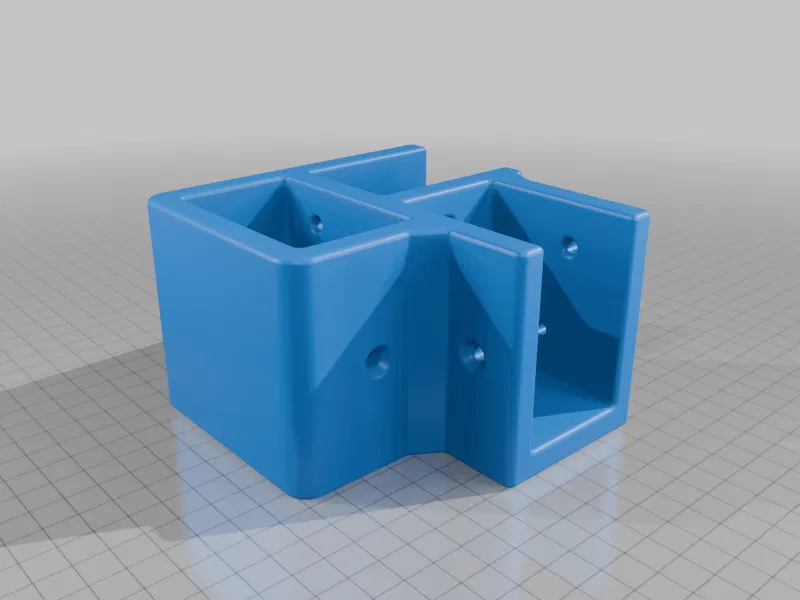

Bạn sẽ cần in 1 bộ 4 bracket cho mỗi “shelf”. Cho bracket vào slicer và nhớ mirror 2 cái. Slice ở layer .2 với 5 walls và 30% cubic infill. Mỗi bộ bracket sẽ tốn khoảng 950g, tức gần hết 1 cuộn filament 1KG. Phần feet cũng dùng y chang các setting này. Nếu bạn tăng số layer và infill thì mình khuyên nên mua cuộn filament 3KG.

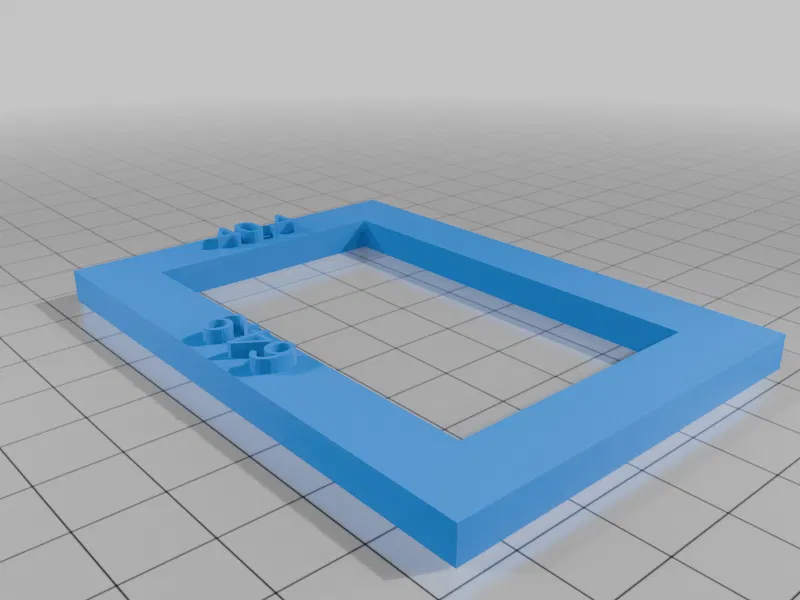

****IN THỬ CÁC MIẾNG TEST ĐỂ ĐẢM BẢO VỪA KHÍT VỚI GỖ TRƯỚC KHI LÀM HÀNG LOẠT. Có thể bạn sẽ phải scale lên hoặc xuống trong slicer****

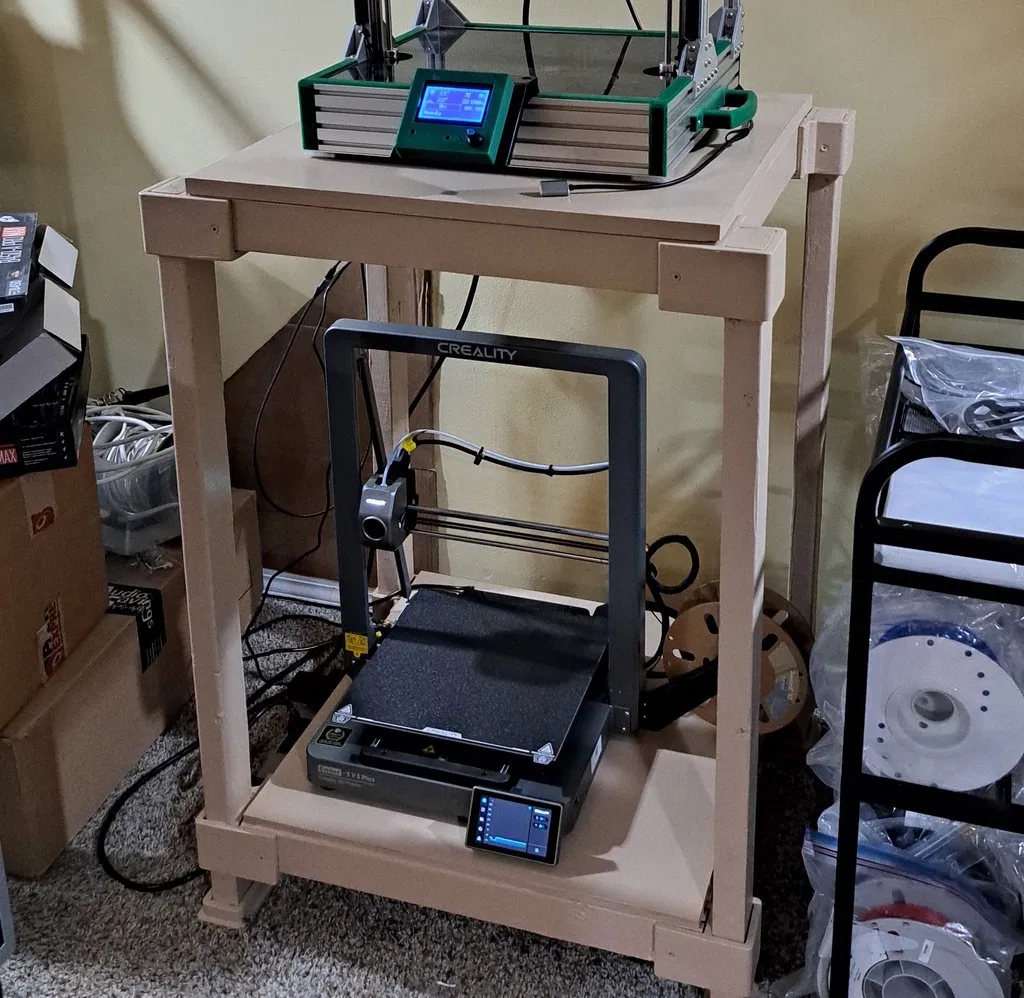

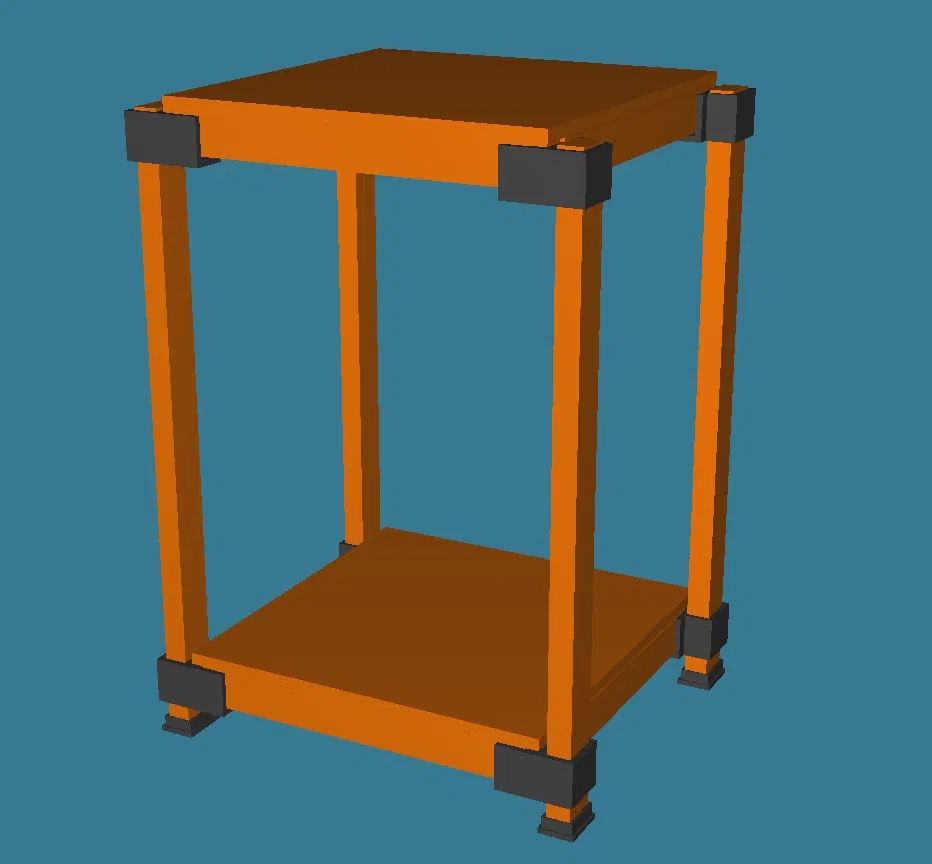

Để làm cái 3D printer stand như trong dự án này: Mua 5 thanh 2x3x8 (stud) càng thẳng càng tốt (dư 1 thanh 2x3 để phòng hờ). Mình khuyên mua cùng một cửa hàng để kích thước gần như nhau. Mua 1 hộp vít #8 x 1 1/2 inch. Mình dùng deck screws mua trên Amazon: https://www.amazon.com/gp/product/B0CGX1PXG5/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Cắt 4 đoạn gỗ 2x3 dài 39 inch làm chân (Z). Cắt 4 đoạn 2x3 dài 24 inch làm thanh trước/sau của các shelf (X). Cắt 4 đoạn 2x3 dài 20 inch làm thanh hai bên của các shelf (Y). Cắt ván plywood/particle board/MDF/OSB dày 1/2 hoặc 3/4 inch thành các tấm vuông 24x24 inch. Bạn cũng có thể dùng gỗ như 1x4, 1x6 hoặc 1x12 để làm mặt trên.

Dùng hướng dẫn của bottom shelf để canh và bắt các bracket dưới cách đáy 3 inch. Gắn các bracket sao cho canh thẳng hàng với phía trên.

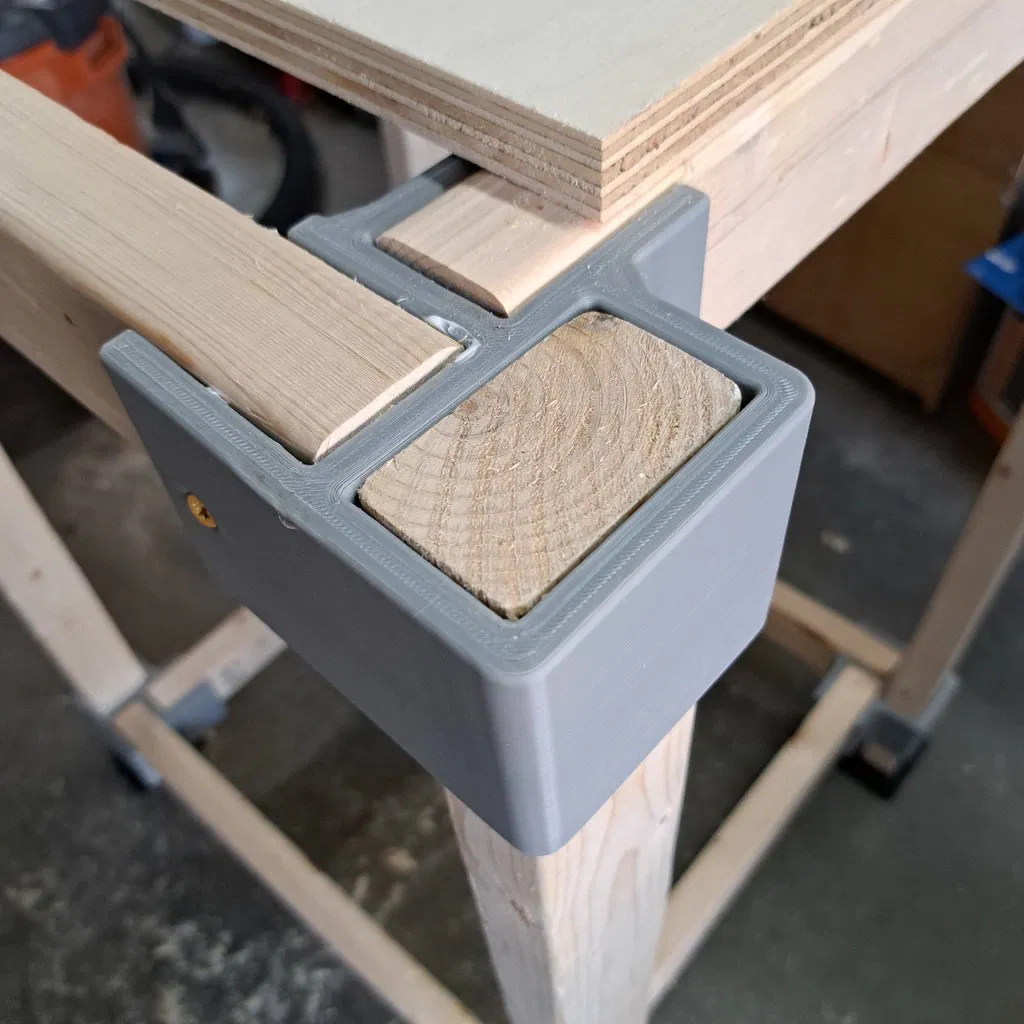

Do vị trí lỗ bắt vít, bạn phải gắn chân (Z) trước, rồi tới thanh trước/sau (X), và cuối cùng là hai bên (Y).

Mình khuyên dùng thêm keo dán công nghiệp bên cạnh vít. Kẹp (clamp) chặt từng mối nối theo cả hai hướng trước khi bắt vít để nó vuông và không bị hở khe.

Phần mặt trên mình dùng keo gỗ (wood glue) và không dùng vít, nhưng dùng bracket, pocket screws hoặc deck screws bắt xuyên lên mặt trên cũng được.

Mình model mấy cái này ban đầu bằng Freecad.****Mình vẫn đang làm file OpenScad dạng customizeable để có thể chỉnh cho khít đúng với loại gỗ bạn mua và phù hợp với máy in của bạn.**** Kích thước 2x3 có thể khác nhau tuỳ nơi bán. Dự án này mình mua 2x3 ở Home Depot.
