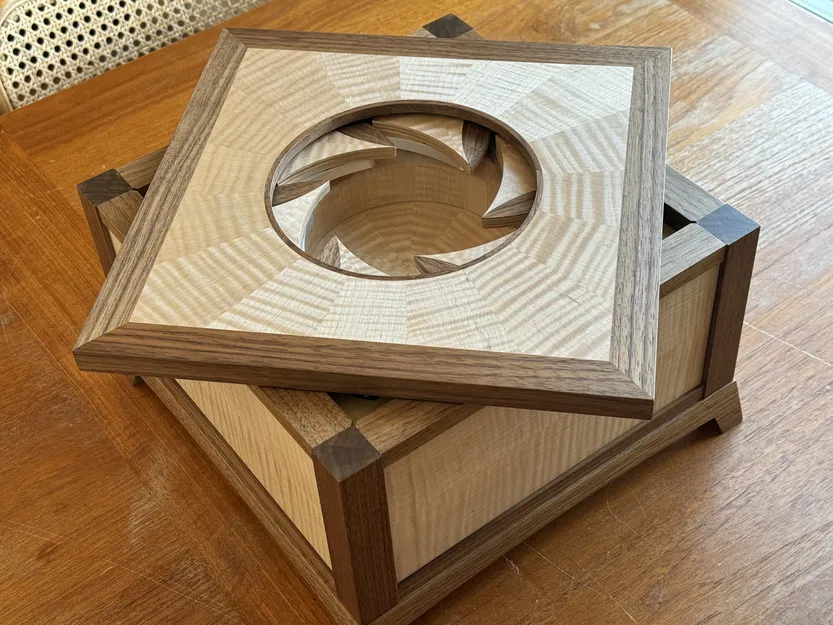

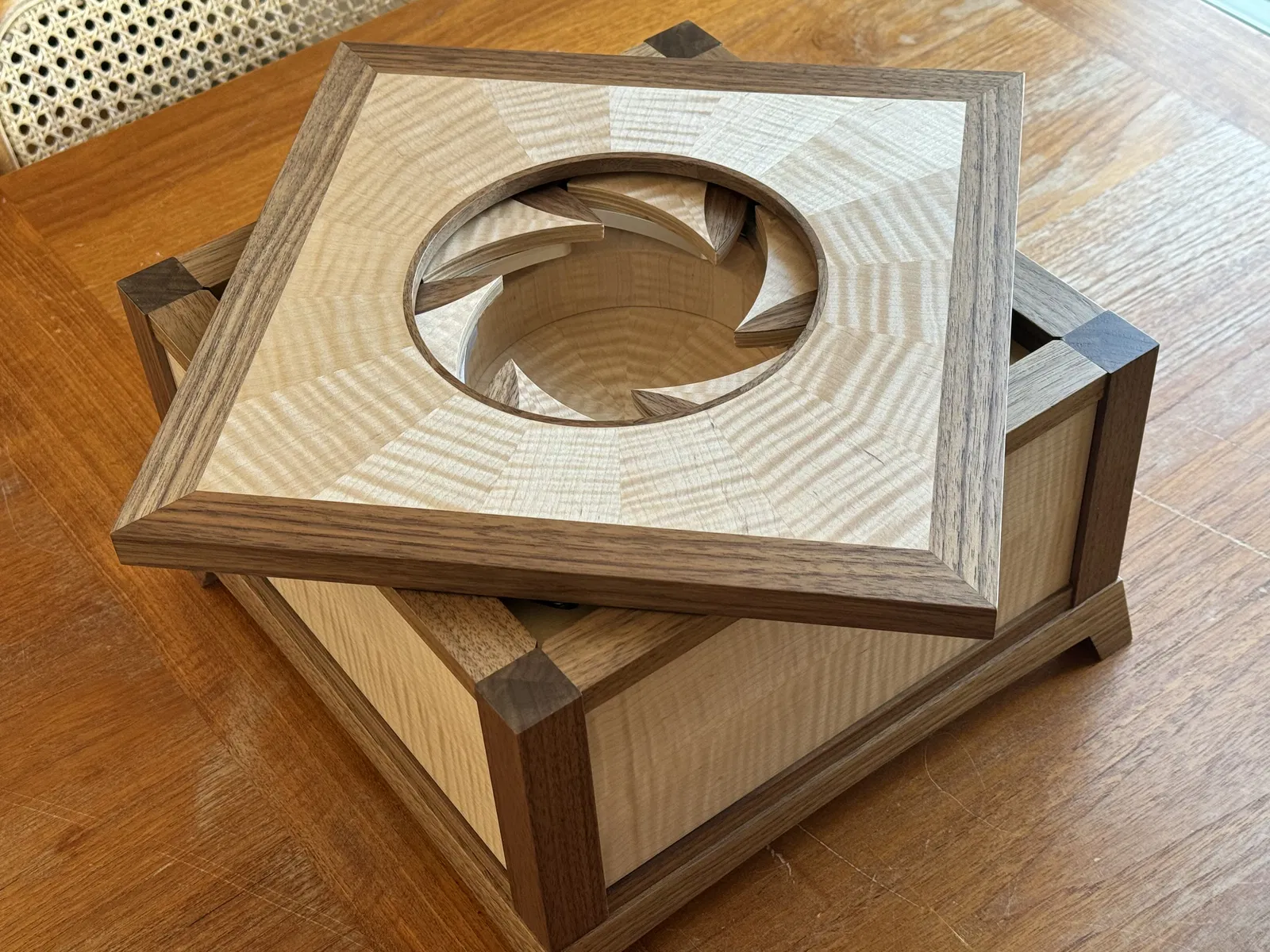

Iris Box (Hộp cơ cấu iris cơ khí)

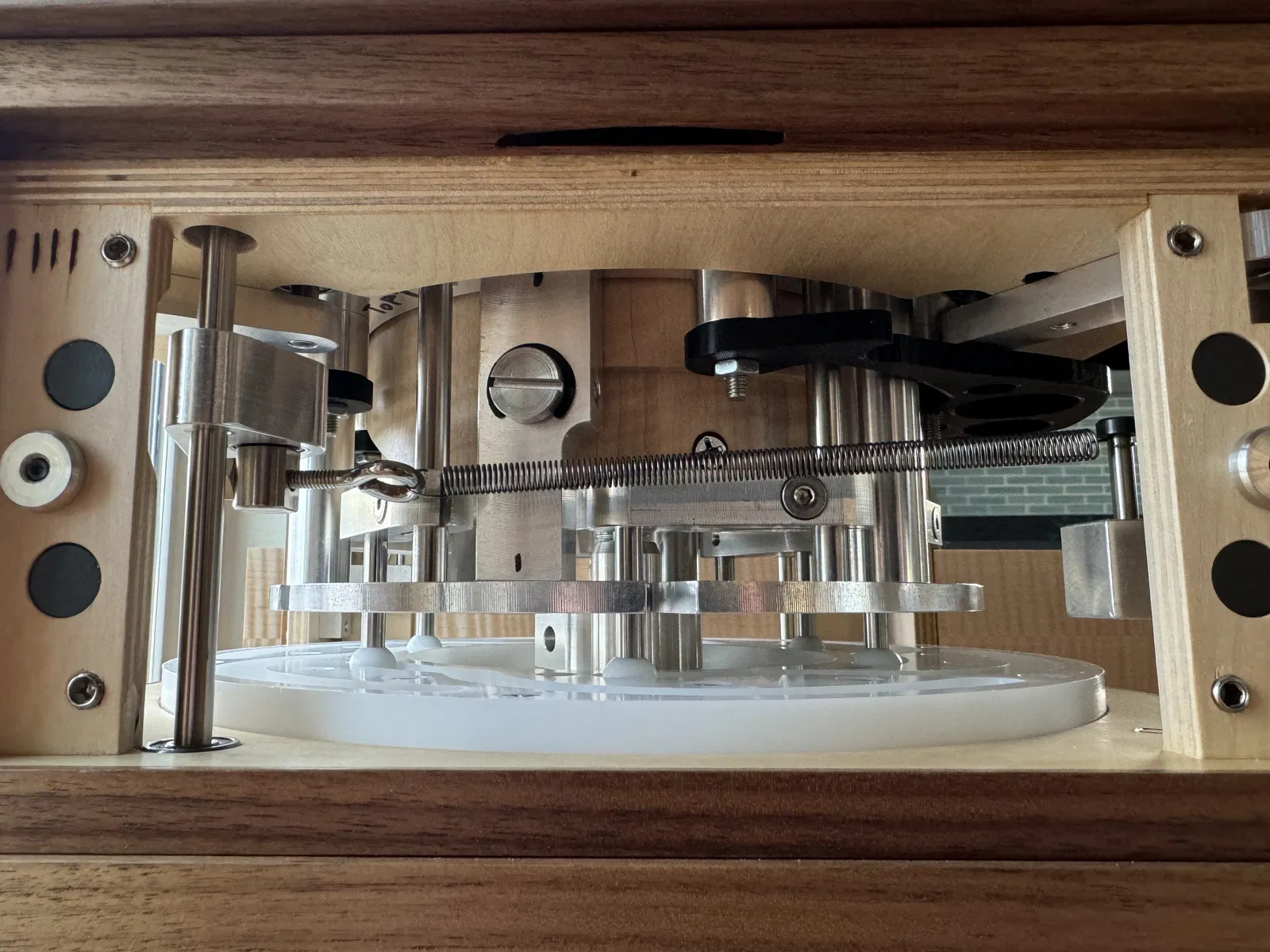

Mình đã thiết kế và làm cái hộp này lúc làm lúc nghỉ suốt vài năm. Cơ cấu là một iris 6 cánh, được dẫn động bằng cam 3D, canh thời gian theo một barrel cam trung tâm. Mình nhận được rất nhiều yêu cầu xin bản vẽ, nên giờ bắt đầu đây.

Mình không thể đảm bảo các bản vẽ này hoàn toàn không có lỗi, nhưng đây là nỗ lực nghiêm túc và trung thực nhất của mình để ghi lại những gì mình đã làm, đồng thời đưa ra các cách sửa và cải tiến cho những phần không hiệu quả với mình. Khoảng 10% thiết kế trình bày ở đây đã được thay đổi so với phiên bản mình đã làm thực tế, và mình đã cung cấp model CAD cho đa số chi tiết, ngoại trừ một số phần thuộc mảng woodworking.

Lưu ý: đây là một dự án khá “nặng đô” và cần kiến thức mức trung bình đến nâng cao về woodworking thủ công và CNC, machining và 3D printing. Mình khuyến nghị nên đọc trọn bộ kế hoạch này để nắm rõ phạm vi công việc và thiết bị cần có. Dĩ nhiên, bạn có thể đơn giản hoá thiết kế, dùng vật liệu khác, hoặc áp dụng phương pháp chế tạo thay thế, tuỳ theo lựa chọn của người làm.

Chúc vui

Evan
