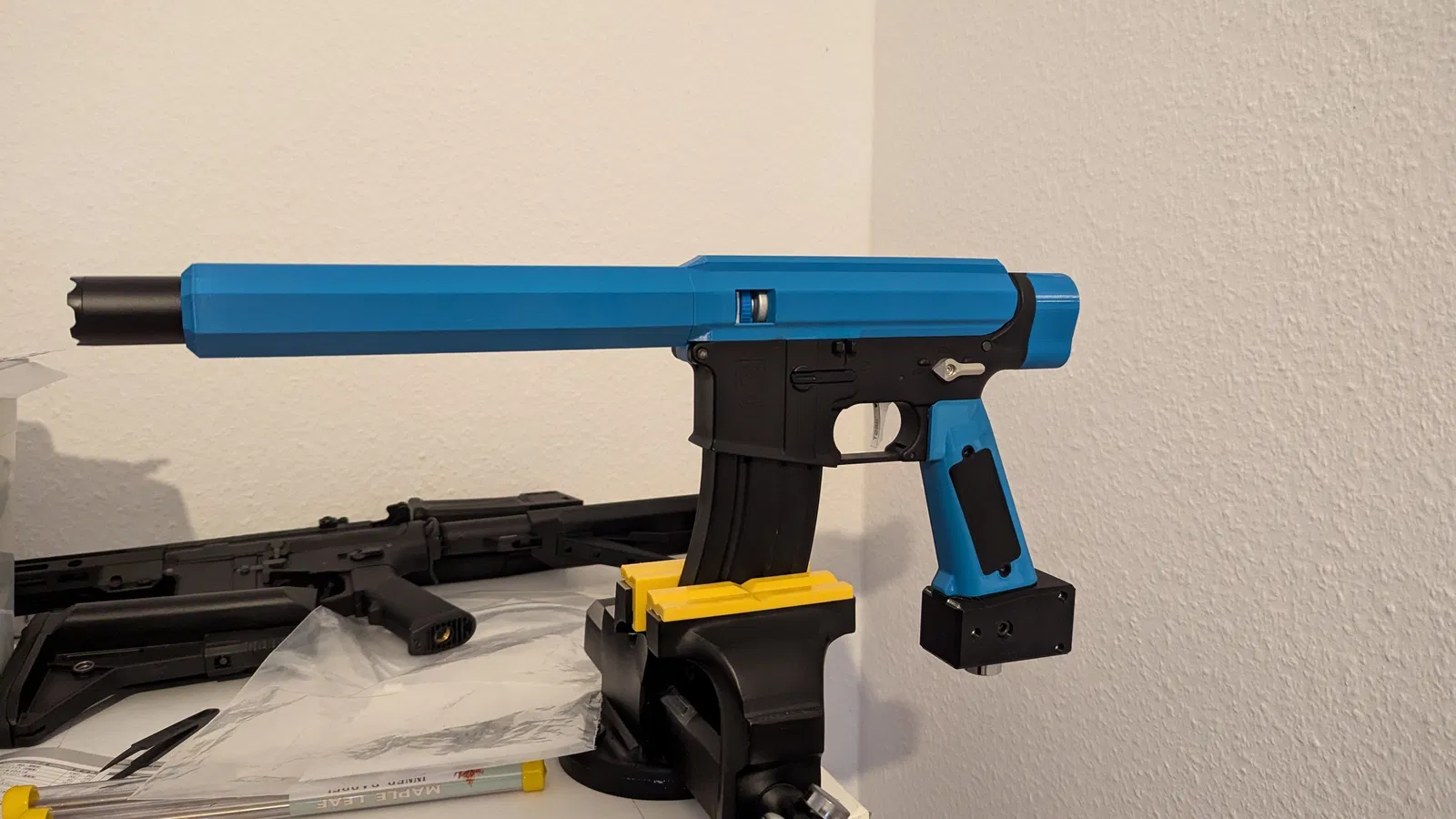

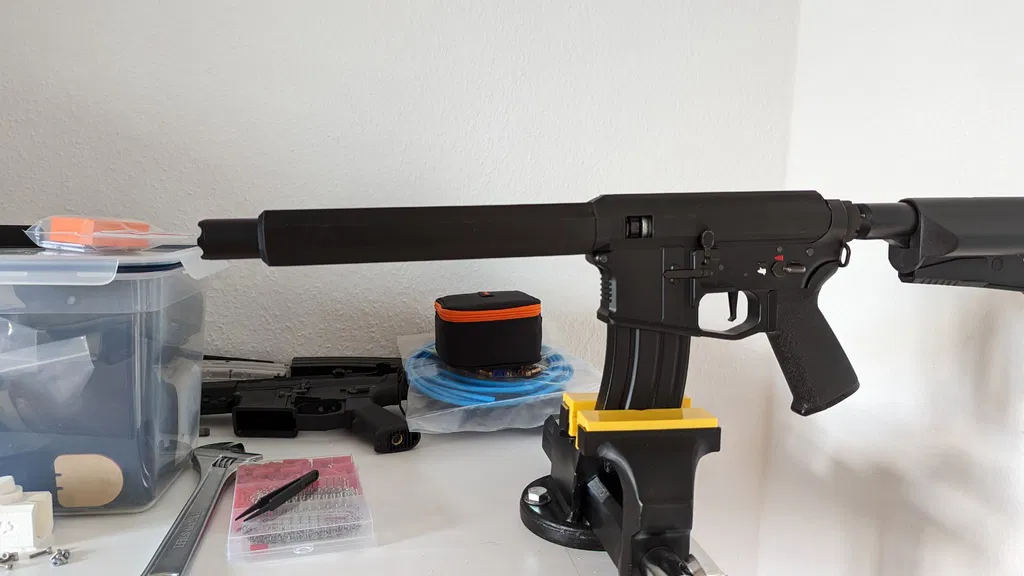

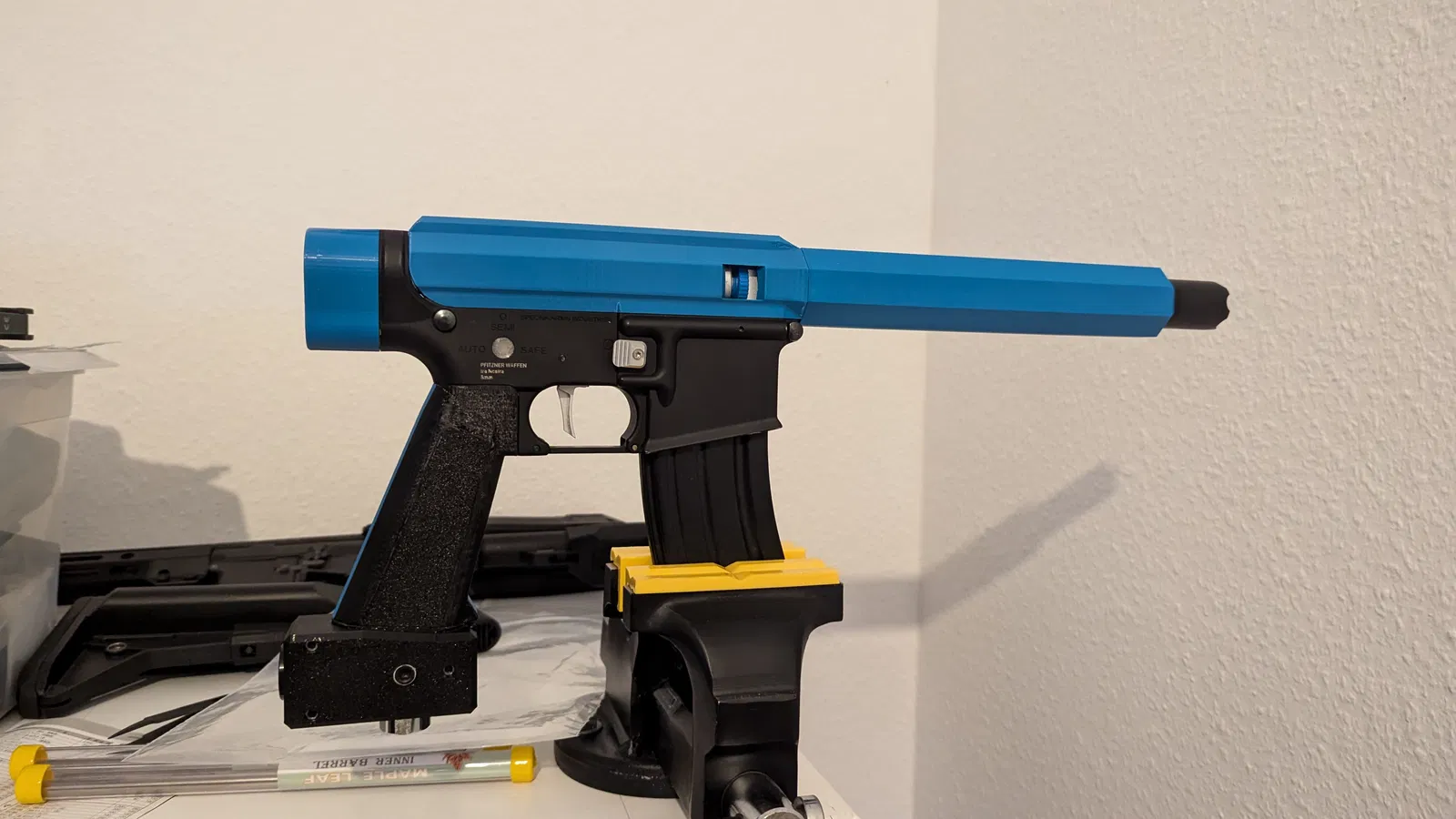

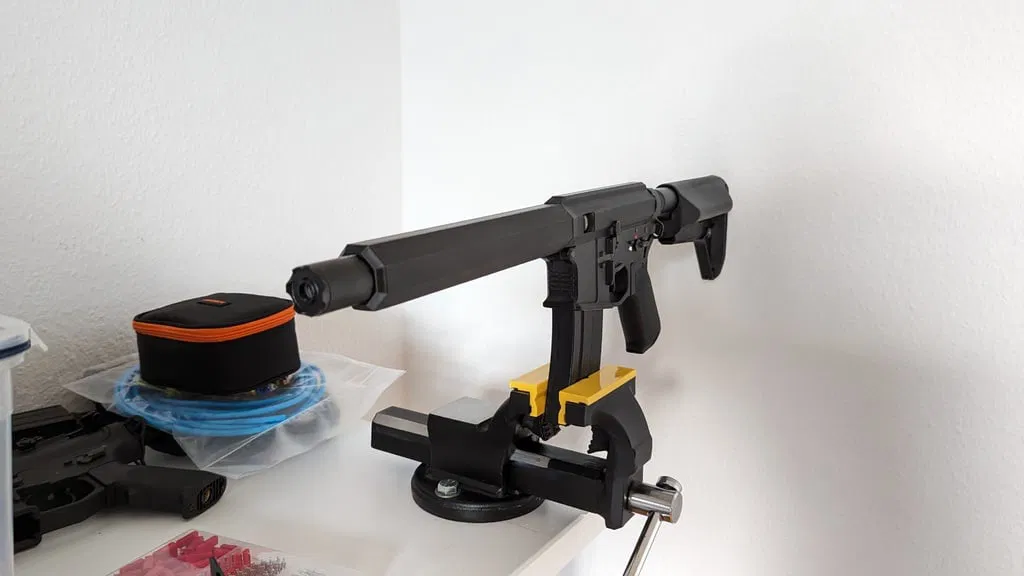

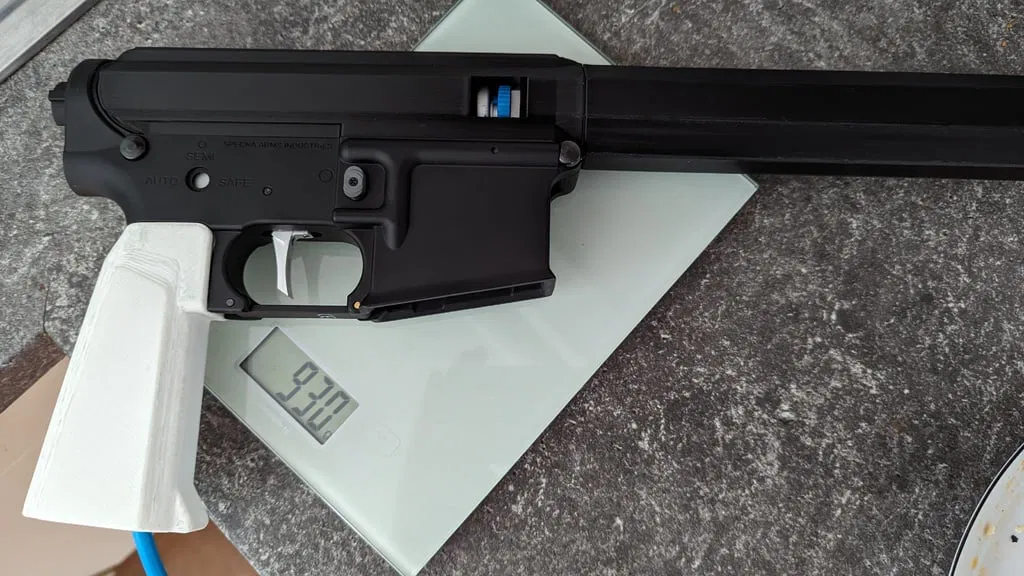

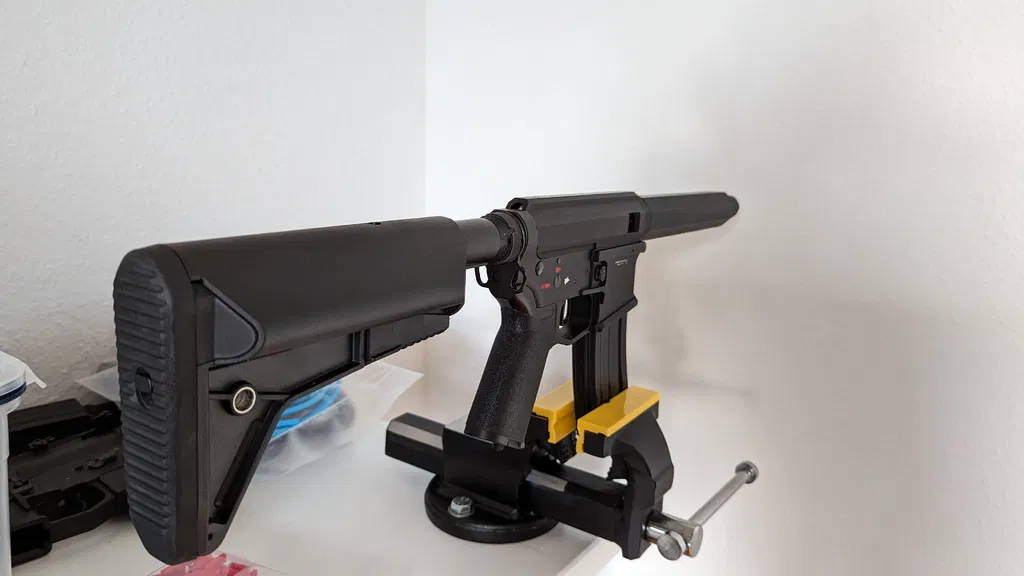

Ascardia Upper Assembly (AUA) cho M4 / M16 / AR15 Airsoft

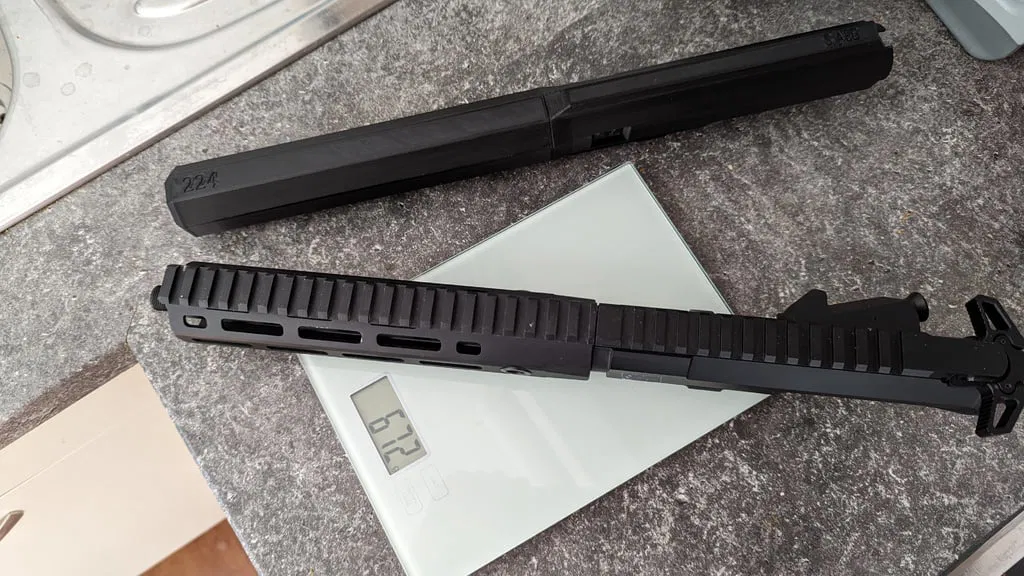

Đây là một thử nghiệm làm Upper Receiver kèm Hand Guard theo kiểu mỏng, tối giản và nhẹ, nhưng vẫn tương thích với linh kiện tiêu chuẩn. Thiết kế nhắm tới anh em chơi Speedsoft và hy vọng giúp thú chơi này dễ tiếp cận hơn.

Disclaimer (vì có người hay làm ẩu): Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào bạn gây ra cho khẩu airsoft replica khi dùng hoặc gắn thiết kế này. Hình ảnh không phải bản cuối (chỉ chỉnh nhẹ vài góc và bỏ bớt chữ).

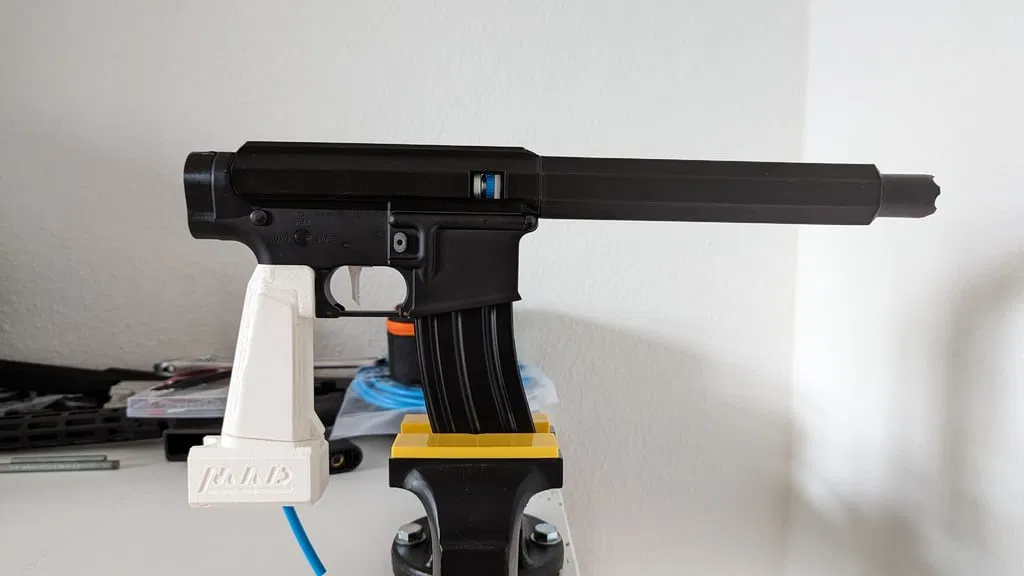

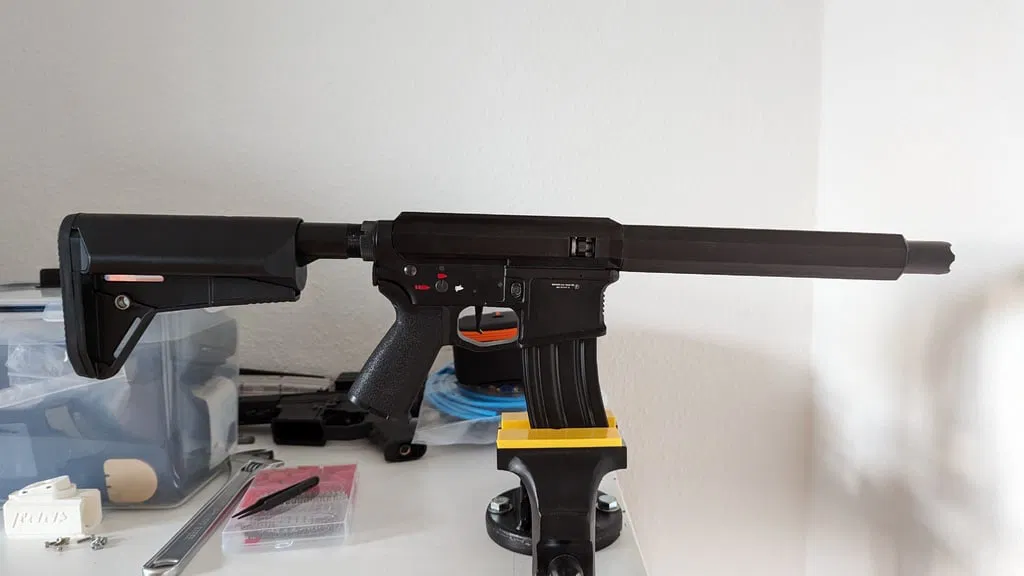

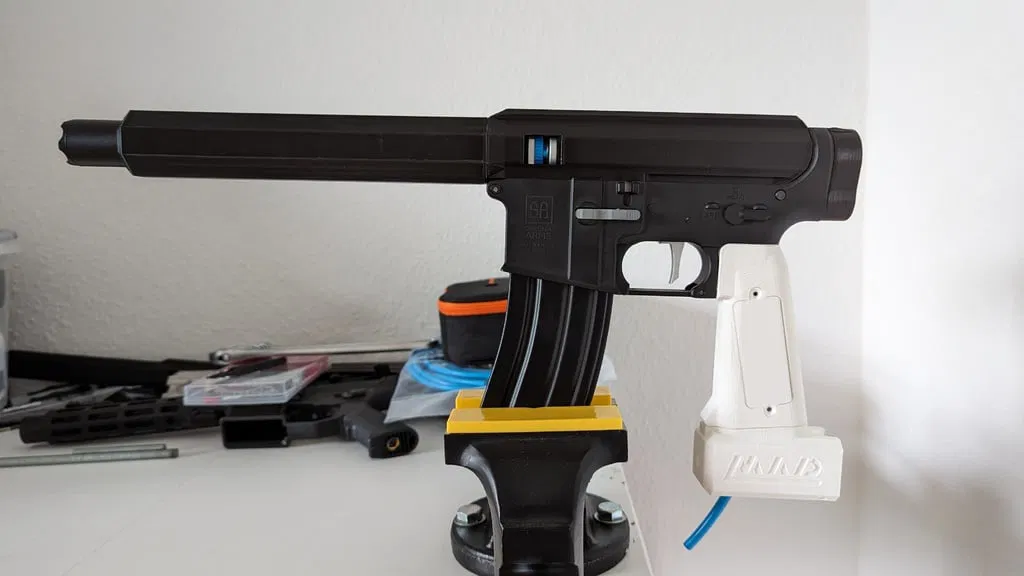

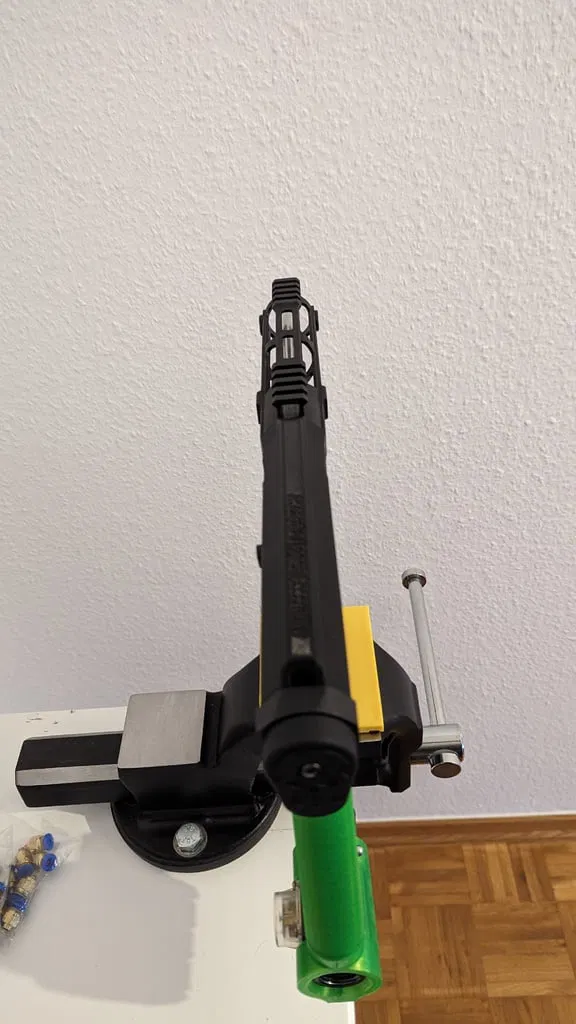

Upper Receiver

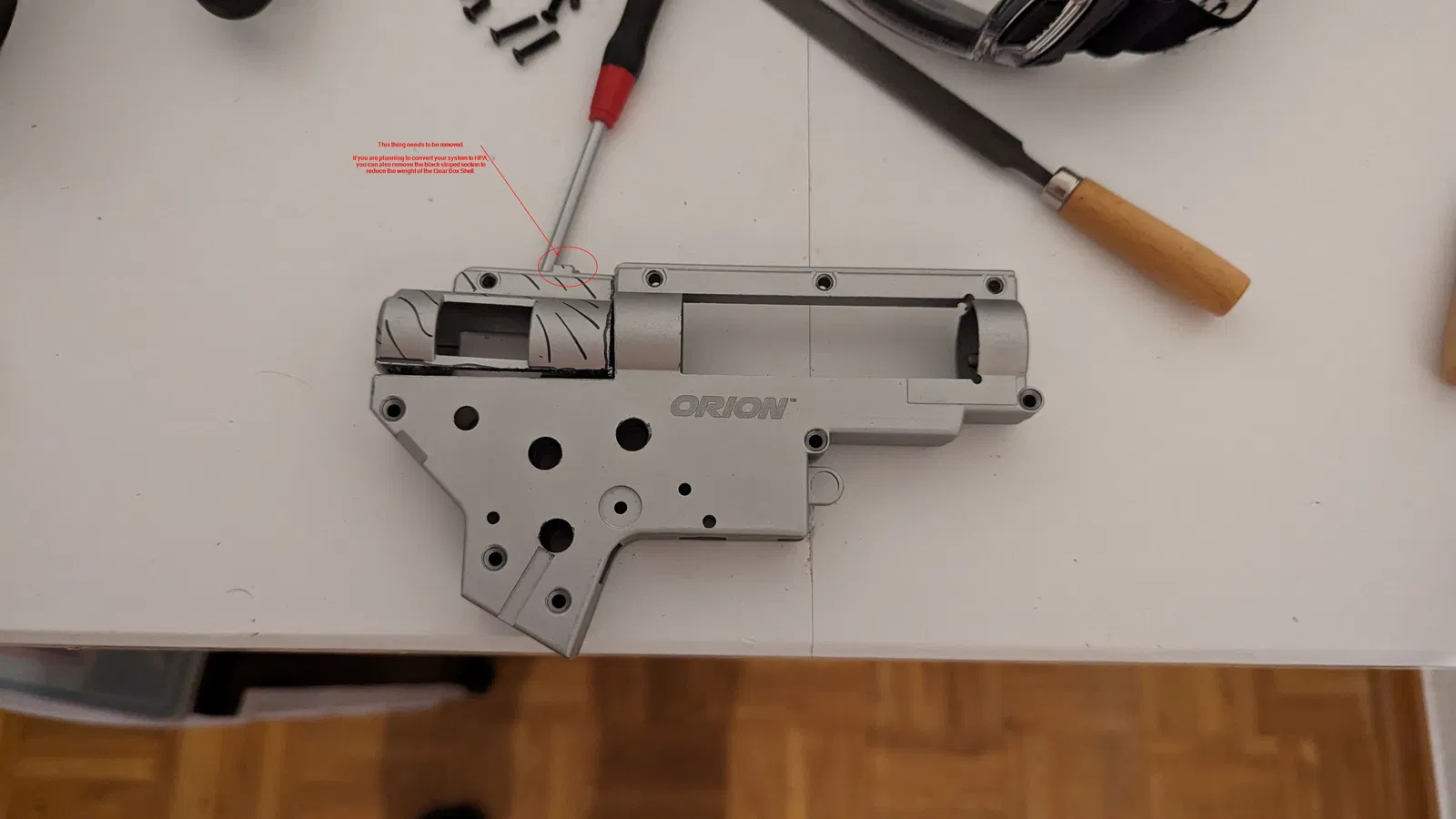

Thiết kế này dùng được với mọi build có sử dụng Gear Box Shell. Dù là để giữ HPA engine hay đồ AEG. Bạn sẽ phải cắt bỏ cái “fin” phía trên.

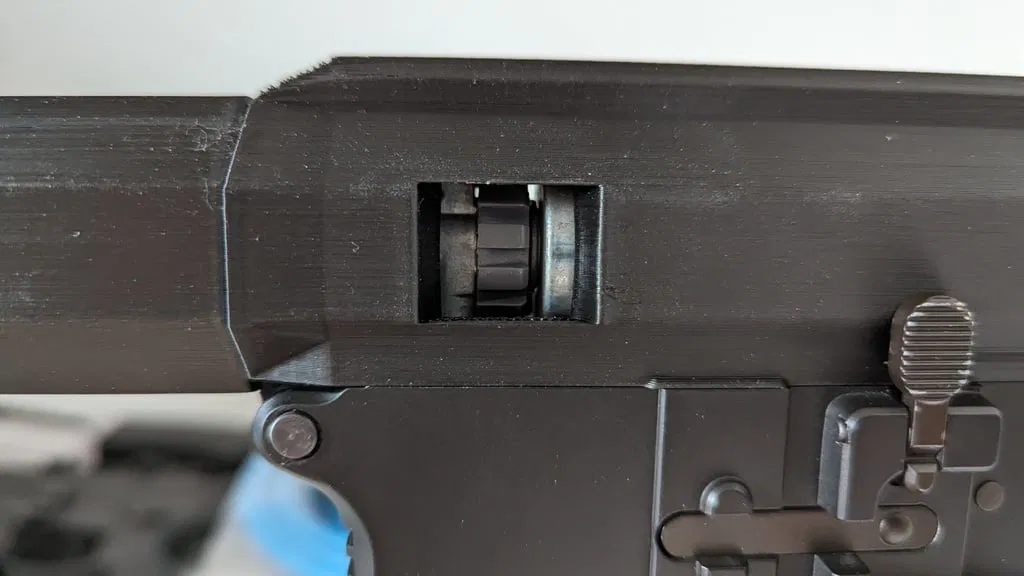

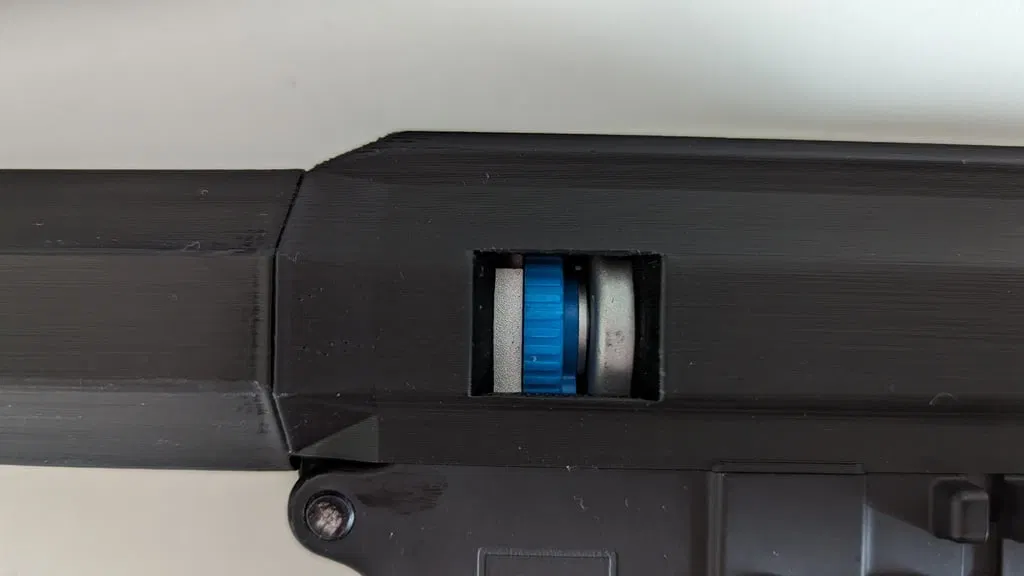

Mình đã lược bỏ hết mấy thứ không cần như Forward Assist, Dust Cover, Charging Handle, v.v. Núm Hopup Chamber Rotary Dial có thể chỉnh hai bên (ambidextrous) và chỉnh được ngay trong lúc chơi. Phần “seat” cho Hopup Chamber (thường nằm trong Outer Barrel) giờ được tích hợp thẳng vào Upper Receiver. Do fit khá khít nên có thể giúp groupings tốt hơn (đỡ rung, đỡ trượt tới lui, v.v.) nhưng sẽ cần thêm công/hoặc ít nhất phải để ý kỹ khi ráp.

Ren cho Barrel Nut là chuẩn “EU” (M32 x 1,5mm). Nhờ vậy bạn có thể gắn đa số aftermarket Hand Guards nếu thích. Lúc đó Inner Barrel sẽ cần một cái “stabilization thing” để giữ ổn định. Tự chế “quái vật” của bạn cũng được :D

Variations

Upper/Lower Receiver khác nhau tuỳ hãng. Khác biệt dễ thấy nhất là ở front take down pin. Phần thân cũng hơi khác ở phía sau – chỗ Upper khoá vào.

Specna Arms - Upper Receiver ban đầu thiết kế cho Specna Arms Edge Lower Receivers, nên bản này được chăm chút và chỉnh nhiều nhất.

G&G - Nhờ có cơ hội mượn được một cây G&G SSG1 trong thời gian ngắn nên mình làm ra một bản riêng cho G&G Combat Machine Lower Receivers. Đây là bản chuyển đổi khá gấp, nên nếu có lệch/không khít thì mong bạn thông cảm (mình chưa in bản cuối để test). Vì nhiều build Speedsoft dùng lower của G&G, có thể sẽ hữu ích cho một số bạn.

Cyma / Generic – Đây là biến thể tách ra từ bản Specna Arms gốc. Cục block phía trước cho take down pin nhỏ hơn 2mm (nên bạn khỏi phải tự dũa bớt). Để fit lên Cyma, bạn cần dũa lỗ hơi lùi về phía sau một chút. Hãng khác có thể sẽ cần chỉnh khác.

Tested Hopup Chambers

Các lò xo trên Inner Barrel được tính là không dùng nữa. Nếu Hopup Chamber có cái lò xo nhỏ nằm trên nòng thì bạn có thể dùng (tuỳ chọn).

• MAXX M4A Pro
• MAXX M4P Pro
• SHS CNC V2 II
• Cyma Default Rotary Chamber
• Silent Industries AEG Alpha (cần thêm vài O-Rings)

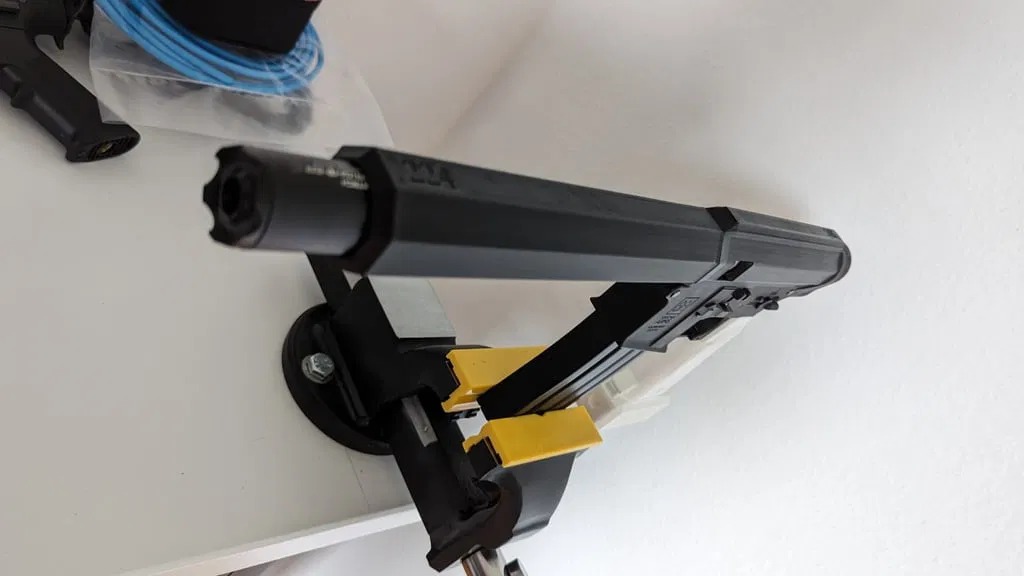

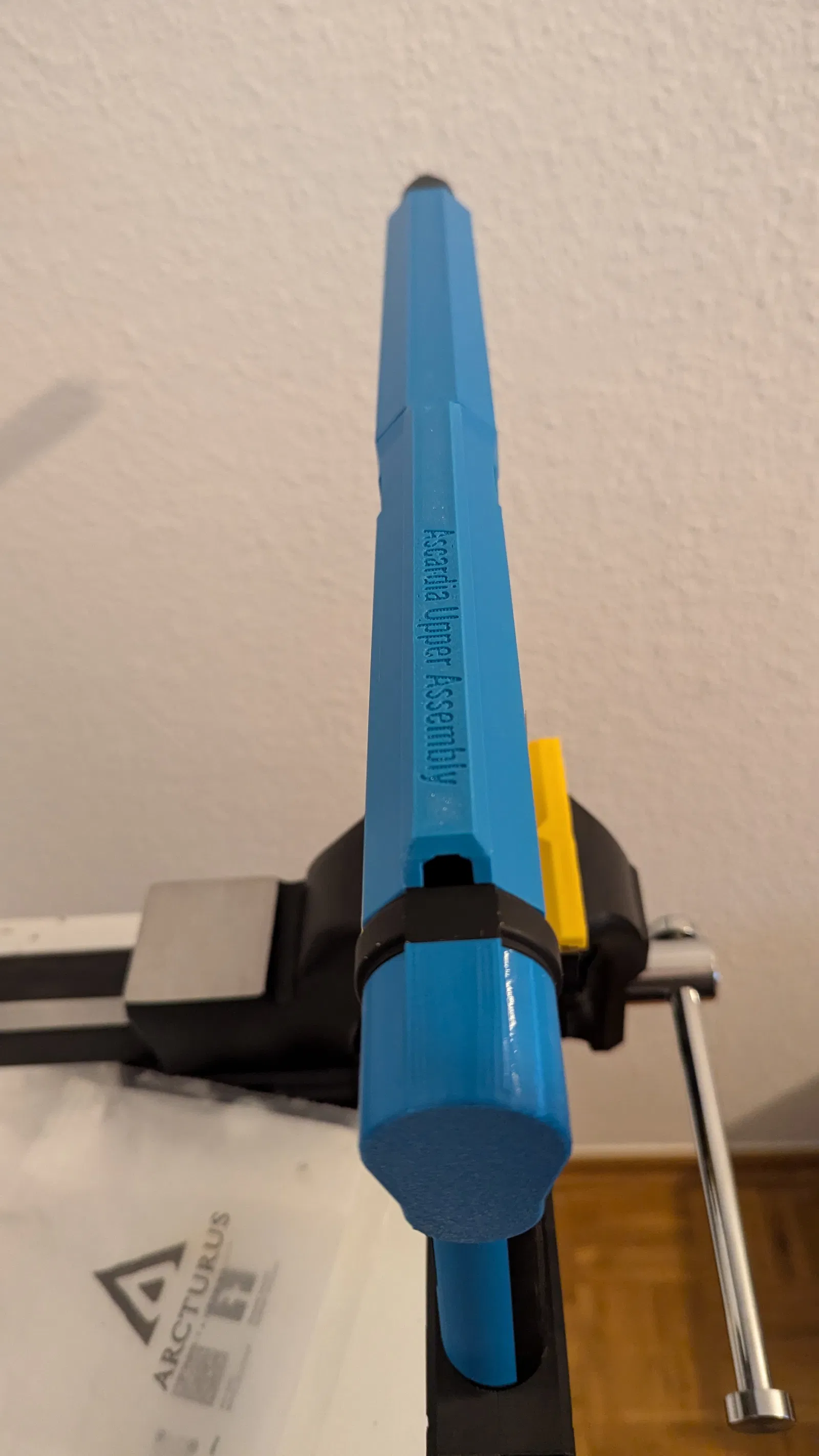

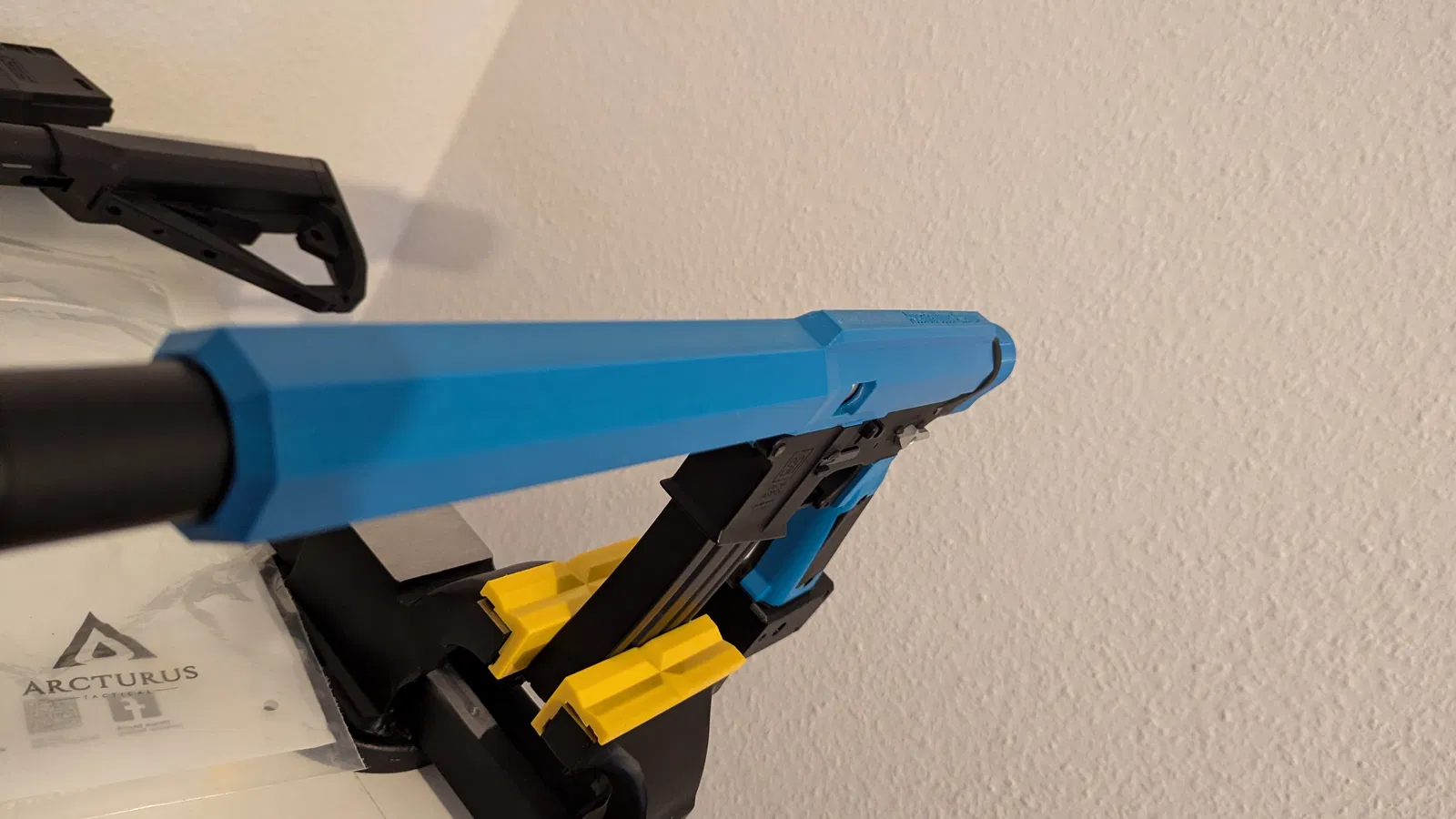

Hand Guard

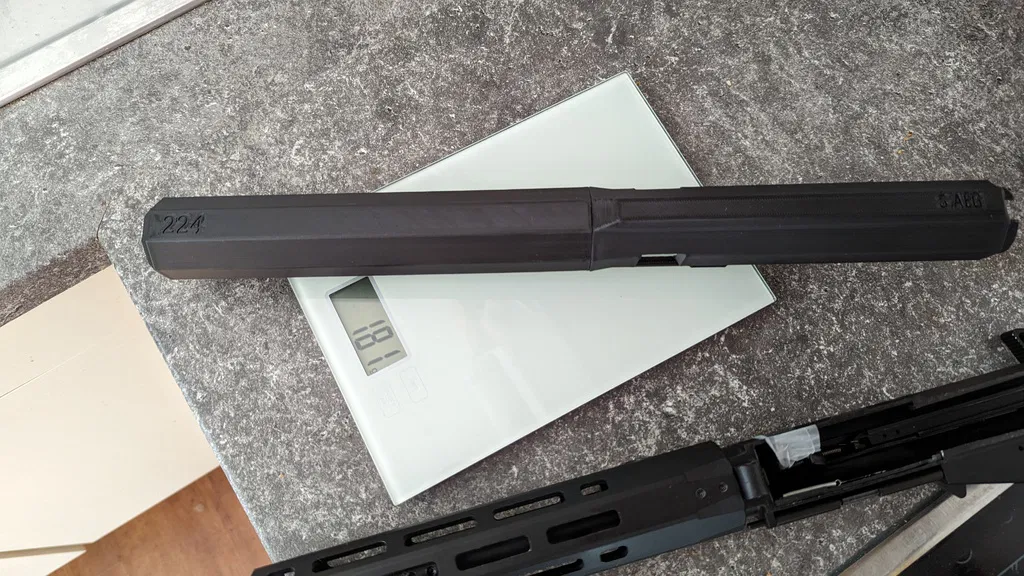

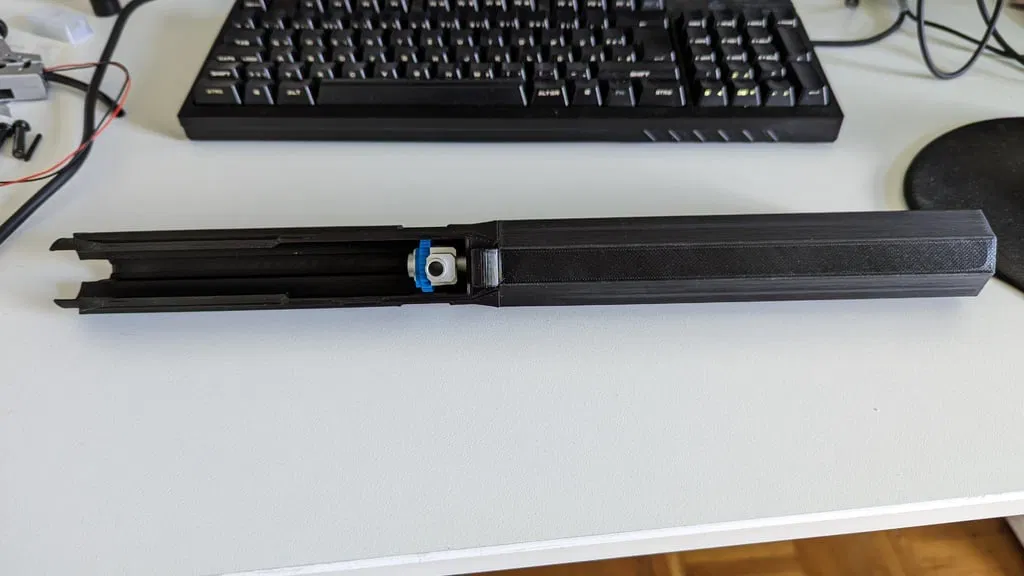

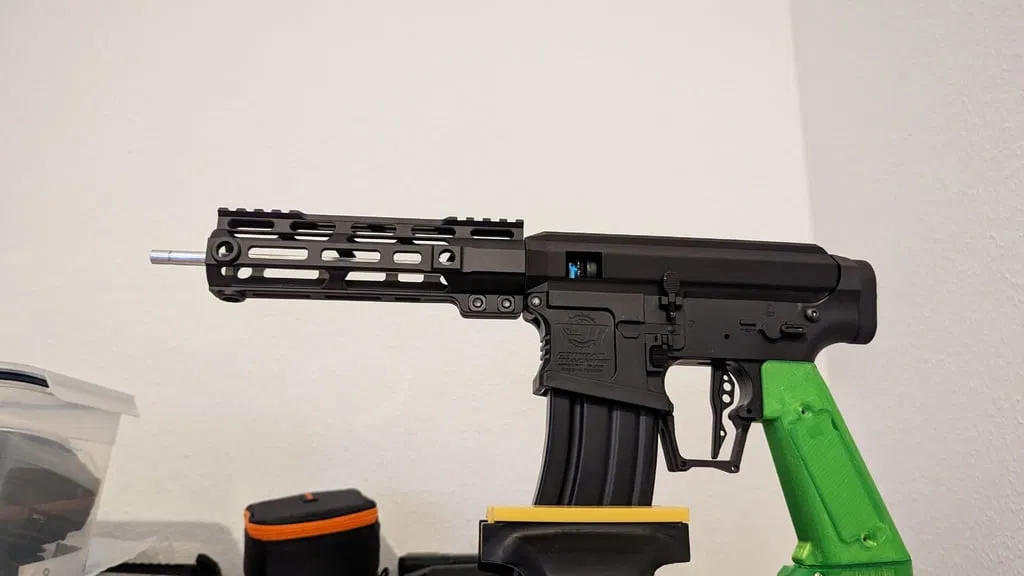

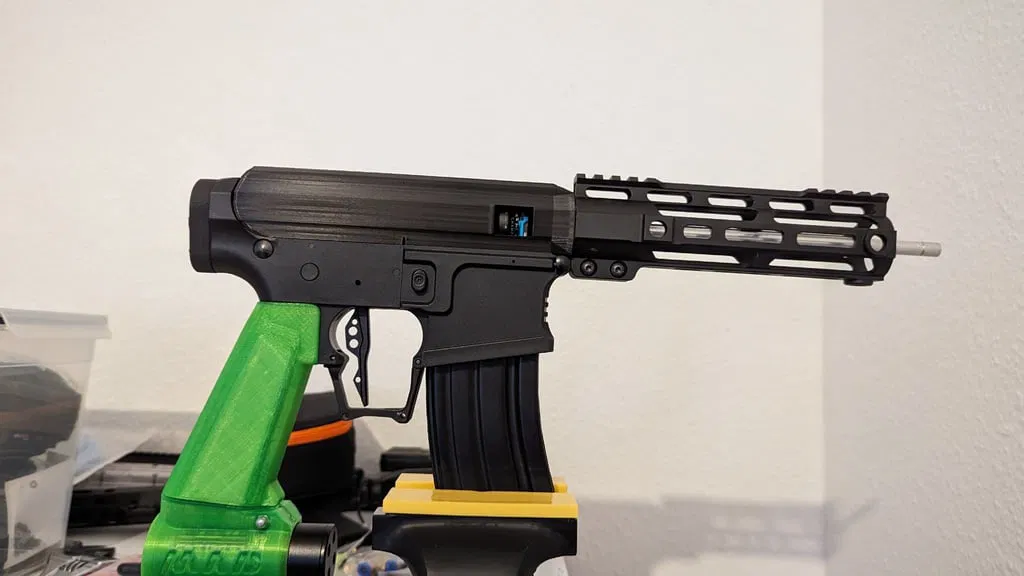

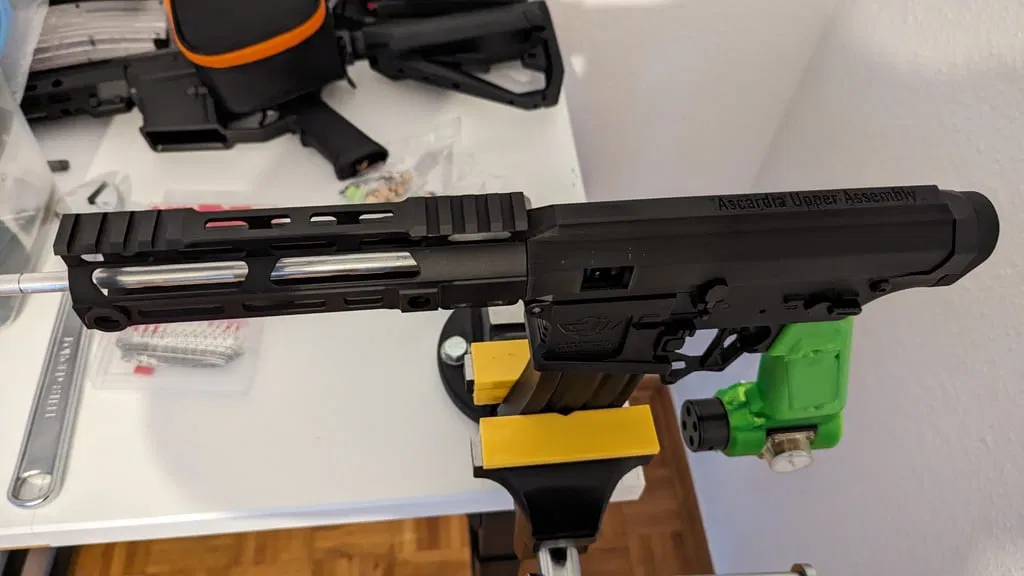

Thiết kế theo các chiều dài Inner Barrel phổ biến: 128, 155, 205, 229 và 247mm. Bản cá nhân mình có thêm version 186mm. Inner Barrel sẽ thò ra khoảng ~5mm. Phần này đã được trừ sẵn trong tên file. Vì không có Outer Barrel truyền thống nên Hand Guard sẽ giúp ổn định Inner Barrel ở phía trước.

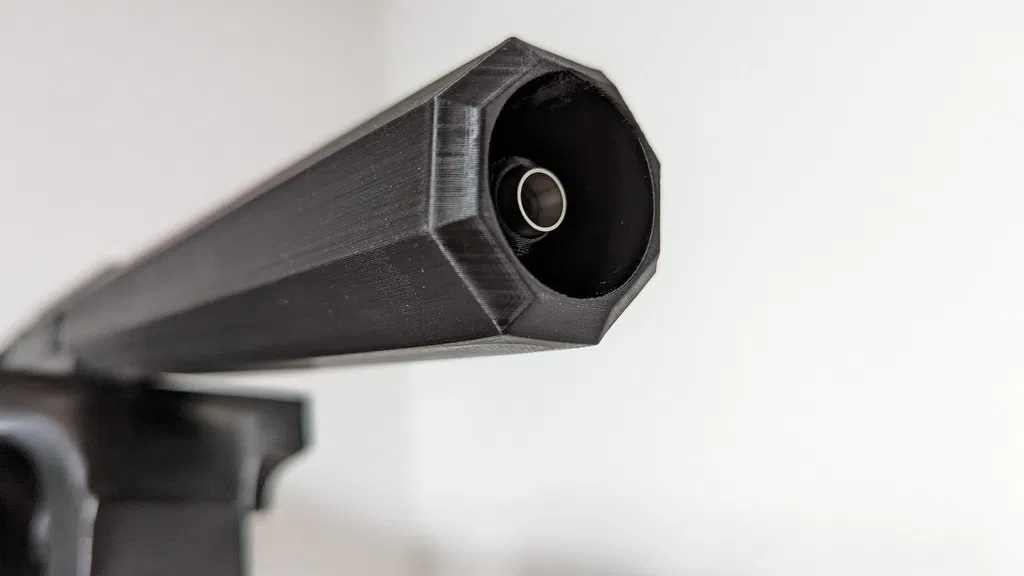

Khu vực đầu nòng có ren 14mm CCW và đường kính trong 29mm. Nên tracer như Acetech Brigther C sẽ vừa. Tracer cho phép dư chiều dài tối đa 10mm. Hand Guard đóng vai trò như “apron” che/ôm tracer.

Ren Buffer Tube là chuẩn EU (M32 x 1,5mm). Nếu muốn gắn Picatinny rails hay gì đó: cứ khoan xuyên qua, rồi bắt bằng ốc và tán. Bên trong đủ chỗ :)

Misc

Việc ổn định Inner Barrel và Hopup Chamber ban đầu là ngoài ý muốn, nhưng lại là một bất ngờ dễ chịu.

Mình có đính kèm file SketchUp cho Hand Guard. Phòng khi bạn muốn dùng chiều dài Inner Barrel khác, hoặc thêm Picatinny rail cho action cam, hay sửa gì khác—nhớ kiểm tra license và làm đúng theo đó.

Lưu ý: đây không phải món “plug'n play” đúng nghĩa. Nó đòi hỏi bạn có kỹ năng kỹ thuật cơ bản và hiểu airsoft gun hoạt động ra sao.

Dedication

Thiết kế này xin dành tặng CFR mình yêu quý và cũng là người bạn thân nhất trước đây. Đáng tin, thẳng thắn, nghĩ nhanh và làm gọn. Sẽ nhớ bạn nhiều.

Print Settings

Rafts: No

Supports: Yes

Resolution: 0.2 (khuyến nghị 0.16 hoặc tốt hơn)

Infill: 0.2

Filament: 3DJack ecoPLA Black

Notes:

use at least 4 walls

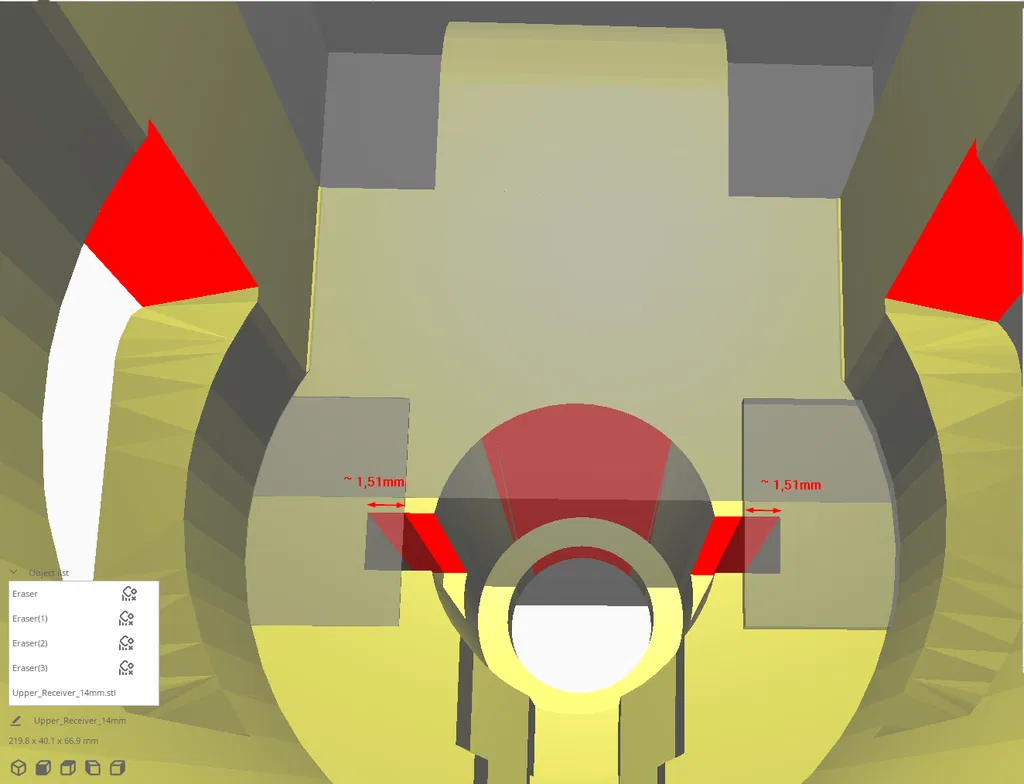

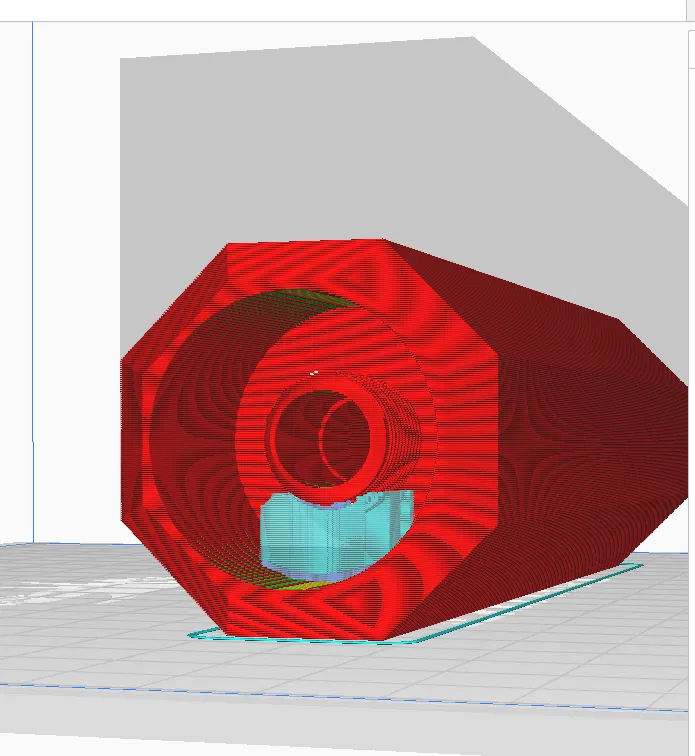

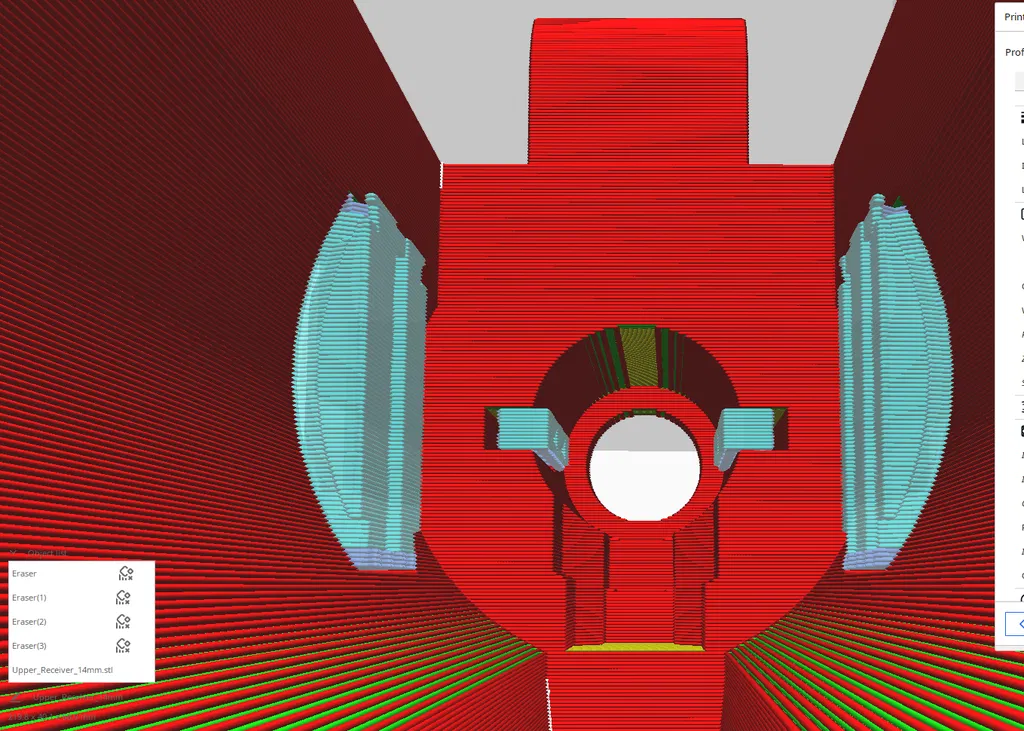

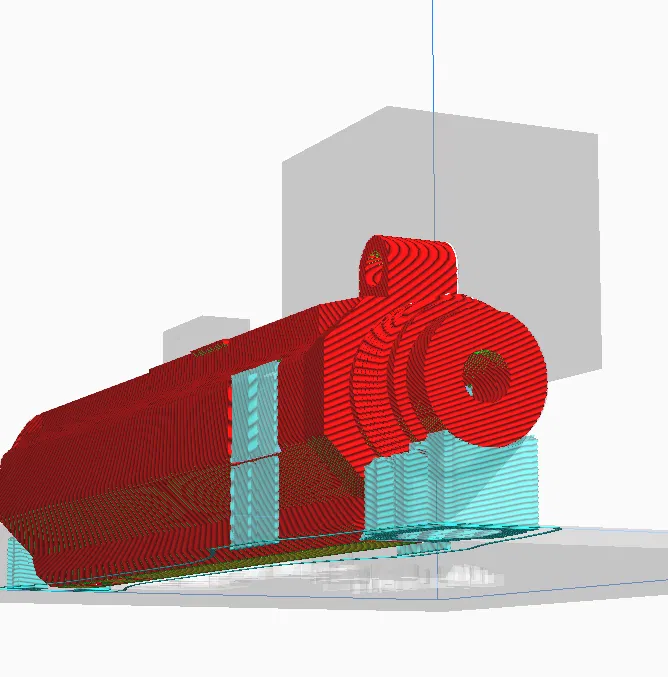

create support blockers according to the pictures or use whatever suits your printer better

orientate as you like - a standing position gives better threads

Post-Printing

Rồi… tới phần “khó ở” nè: dọn dẹp sau in. Nếu bạn làm đúng hướng dẫn thì support không nhiều để gỡ. Riêng các cấu trúc bên trong Upper Receiver (chỗ có “wings” của Hopup Chamber) mình dùng kìm cong (curved pliers) để gỡ.

Nếu bạn dùng layer height nhỏ hơn 0,2mm thì phần ren sẽ ra đẹp hơn. Với ren, mình khuyên nên re-cut lại bằng một món kim loại tương ứng (ví dụ: Outer Barrel extension, Barrel Nut, hoặc một Upper Receiver cũ). Làm từ từ để tránh bị xéo ren.

Trượt Hopup Chamber ra vào vài lần. Nếu nó chưa “mài” khít đủ, bạn có thể cân nhắc dùng heat gun. Đừng ấn chamber vào khi filament còn đang ấm/mềm. Mục đích là làm filament “thư giãn” nhẹ.

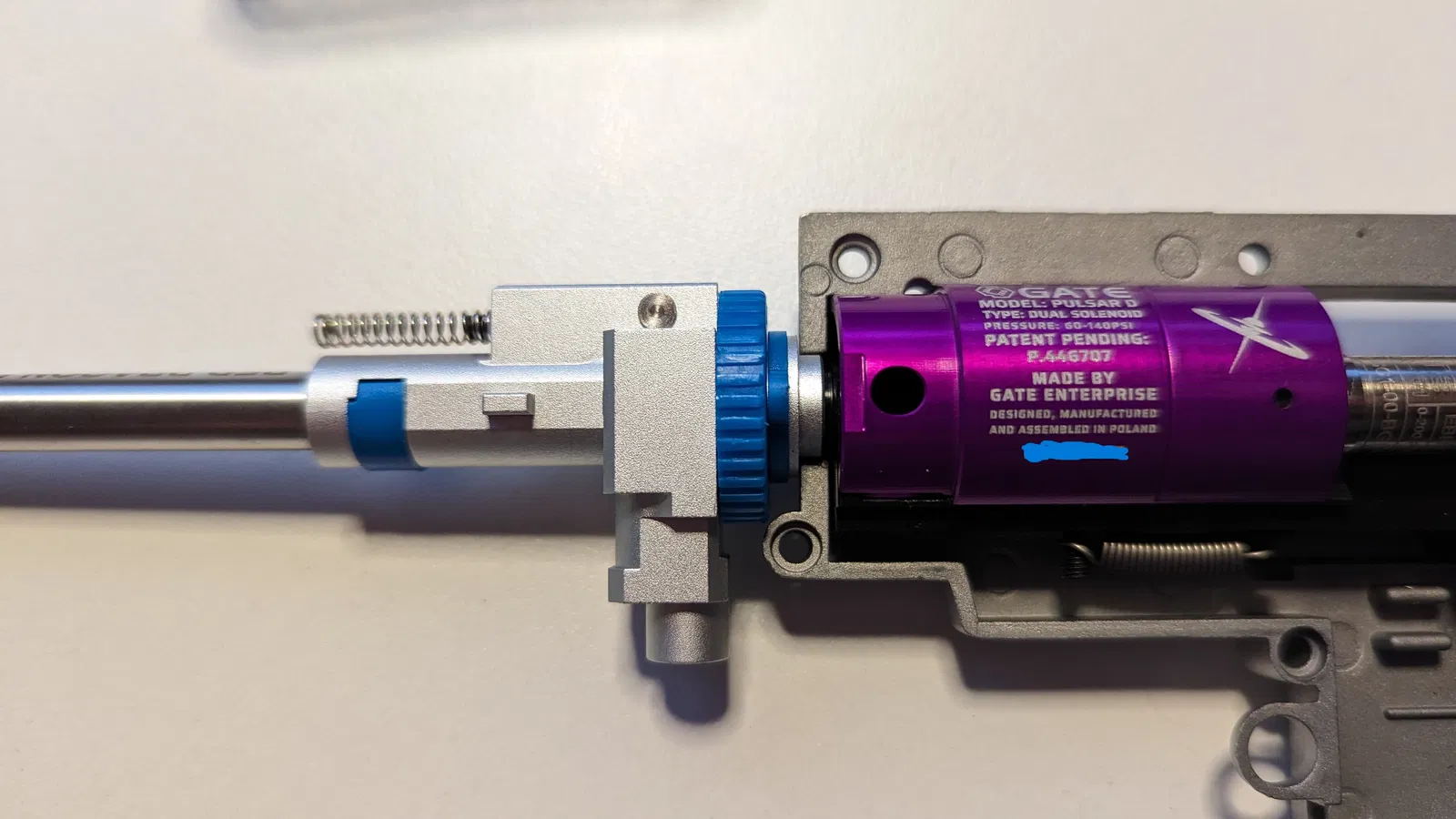

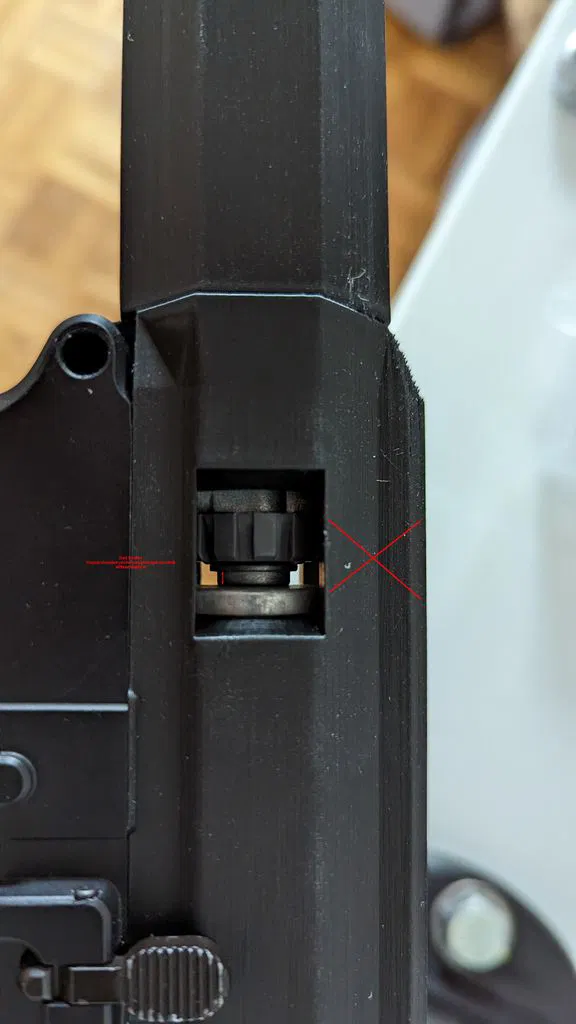

Sau khi chuẩn bị xong để ráp, bạn chỉ cần đảm bảo Hopup Chamber nối đúng với Gear Box Shell. Mình có đính kèm hai hình minh hoạ ví dụ tốt và xấu.
