Bracket treo cáp sạc EV Typ 2 (Mennekes/BMW/Jetty)

CẬP NHẬT

Giờ đã có cho đầu cắm Typ2 của BMW và Jetty

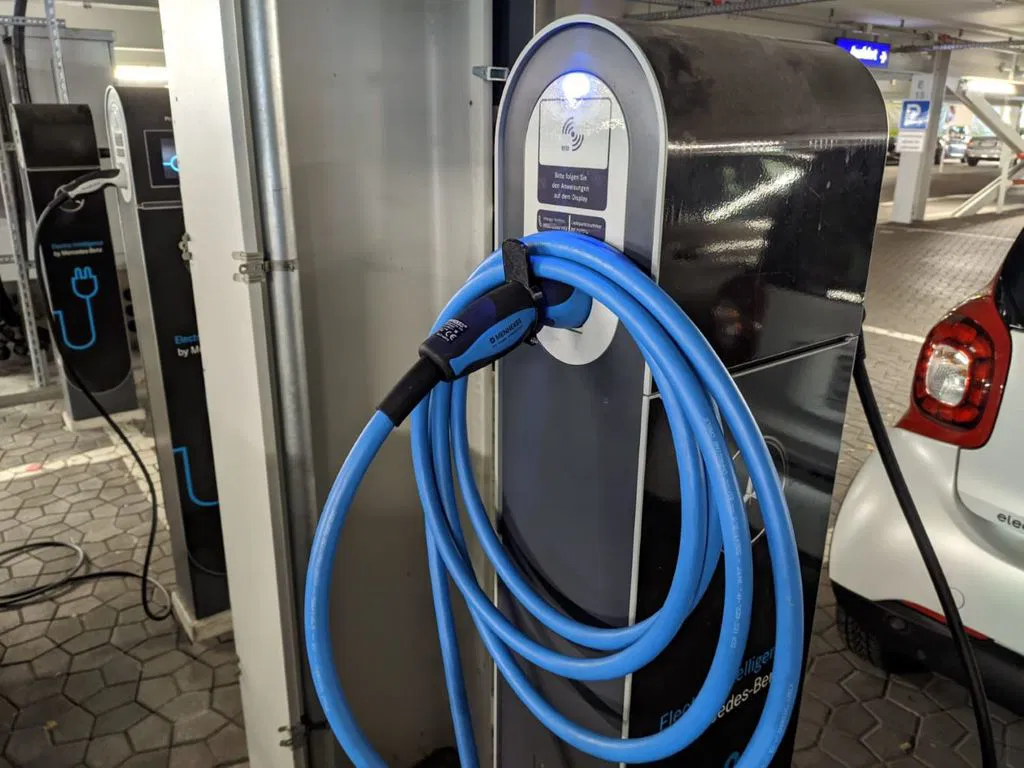

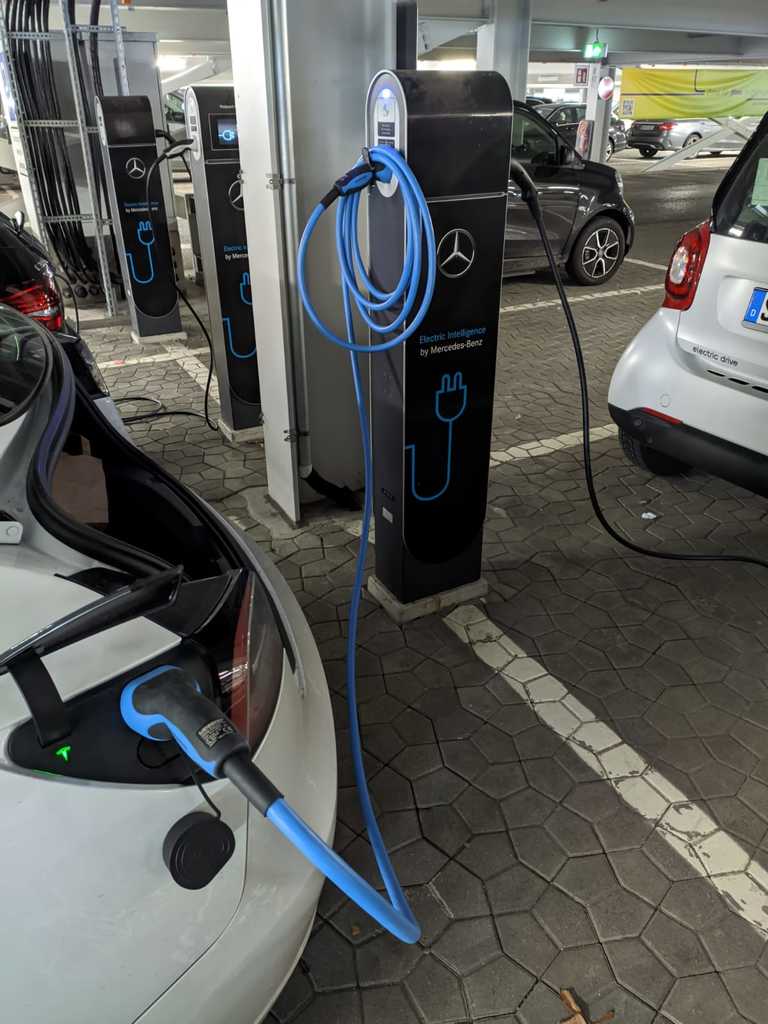

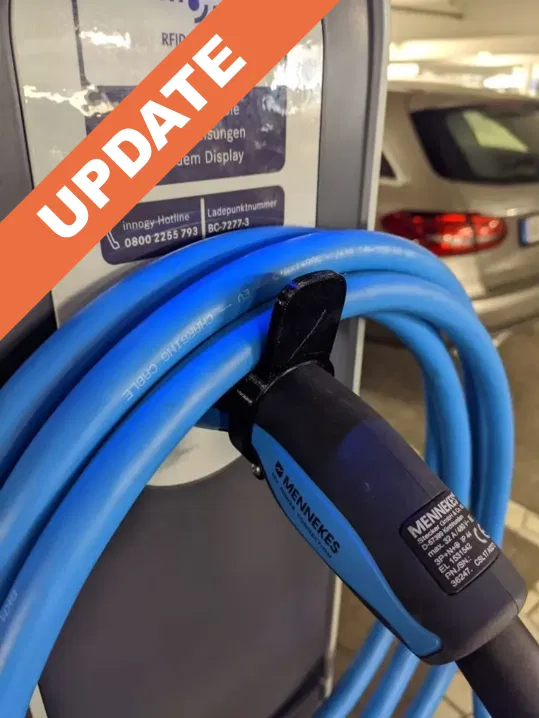

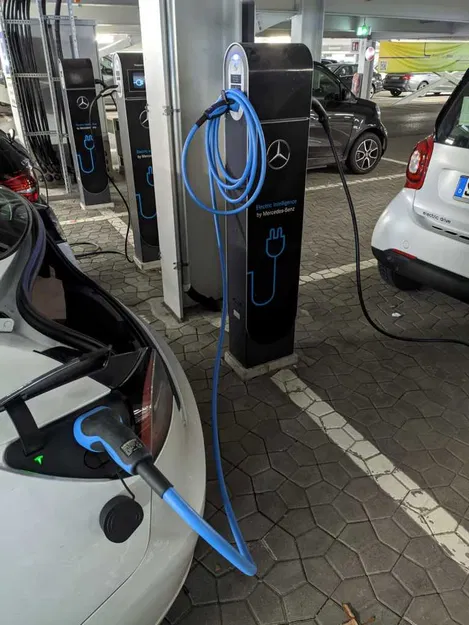

Đây là thiết kế đơn giản của mình cho một cái bracket để gắn lên cáp sạc Mennekes Typ 2. Nó giúp bạn gom gọn dây khi đang sạc và tránh để dây nằm dưới lề đường trong môi trường ướt, bùn đất. :-) Hình ảnh nói lên tất cả.

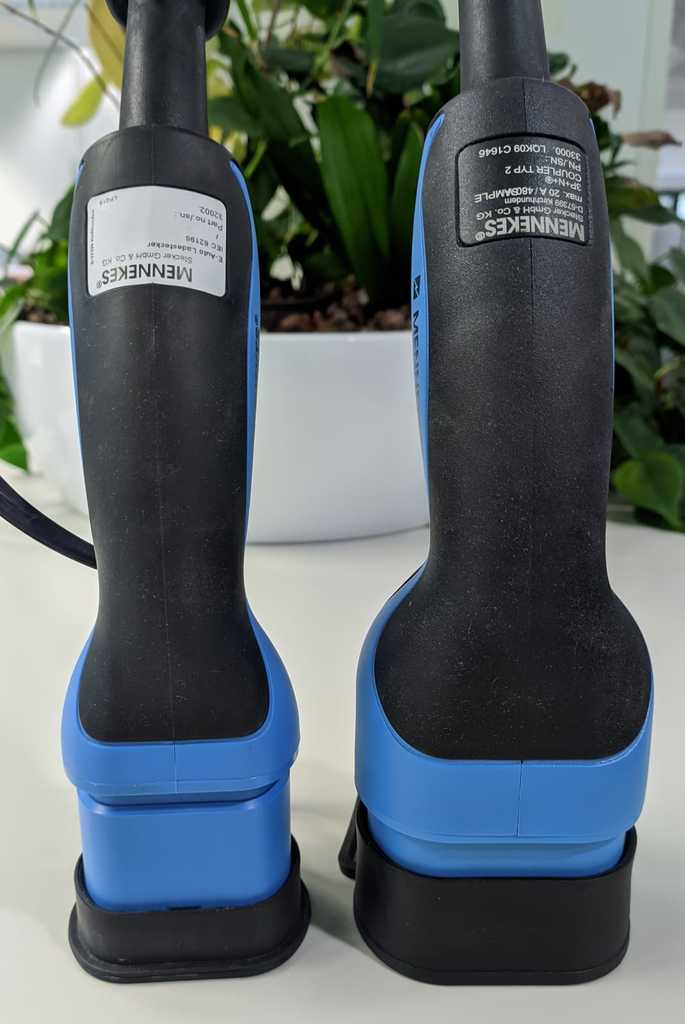

Theo mình biết thì đầu cắm Mennekes có hai phiên bản, một loại phần tay cầm (grip) hơi thon hơn. Nếu bạn dùng loại đó thì có thể cần scale nhỏ chi tiết lại một chút. File này là cho loại lớn hơn. Mình cũng đã thử trên cáp Delphi.

V1.0

Độ vừa khít chỉ “đảm bảo” với

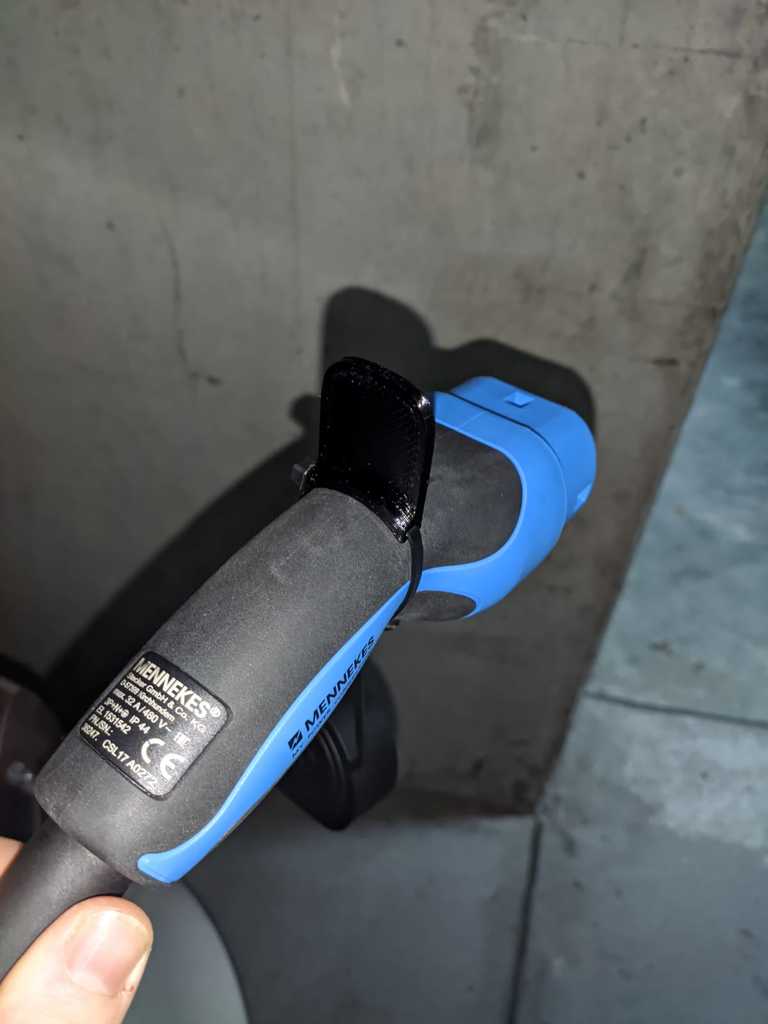

• Cáp sạc Mennekes Typ 2, 7,5m, SN No: 36247. CSL17A0272

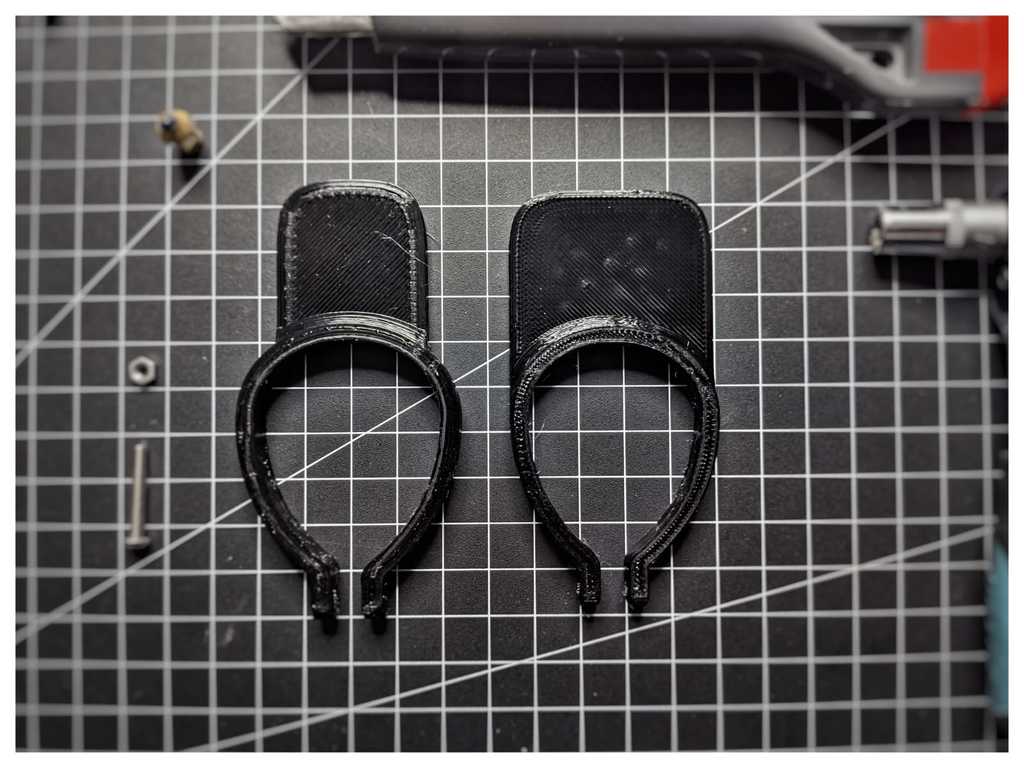

• Cáp sạc Mennekes Typ 2, grip nhỏ hơn như trong hình: scale X/Y xuống 80%

Dùng cho Version 2: vẫn vừa nhất với cáp Mennekes Typ 2, nhưng cũng nên fit tốt hơn với các loại cáp khác, thử in bằng TPU

• V2.0
• paddel lớn hơn
• với đầu Mennekes nhỏ hơn thì in X/Y 95%
• rất khuyến nghị in bằng TPU
• sẽ còn cập nhật...

Bạn có thể thử thế này: Nếu không vừa, bạn đo đường kính đầu cắm của bạn rồi scale chi tiết lại một chút, in thử 2 layers để test độ fit ban đầu, rồi chỉnh tiếp tới khi vừa hoàn hảo. Nếu bạn đạt được độ fit tốt, cho mình xin lại thông số scale, nhà cung cấp và SN của cáp.

Các phần bạn cần:

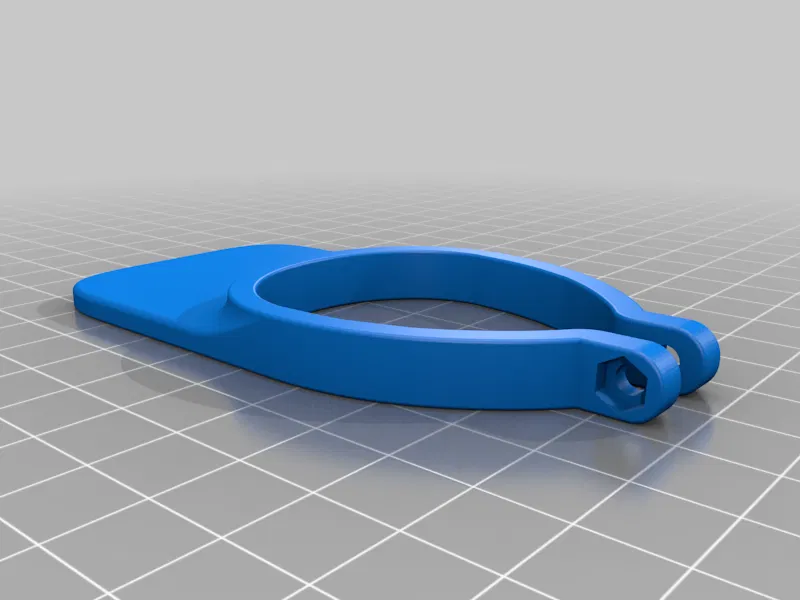

• Bracket (in ra)
• Vít M3 x 16 (có thể dài hơn nếu fit chưa chuẩn)
• Đai ốc M3

v2:

• Bracket (in ra)

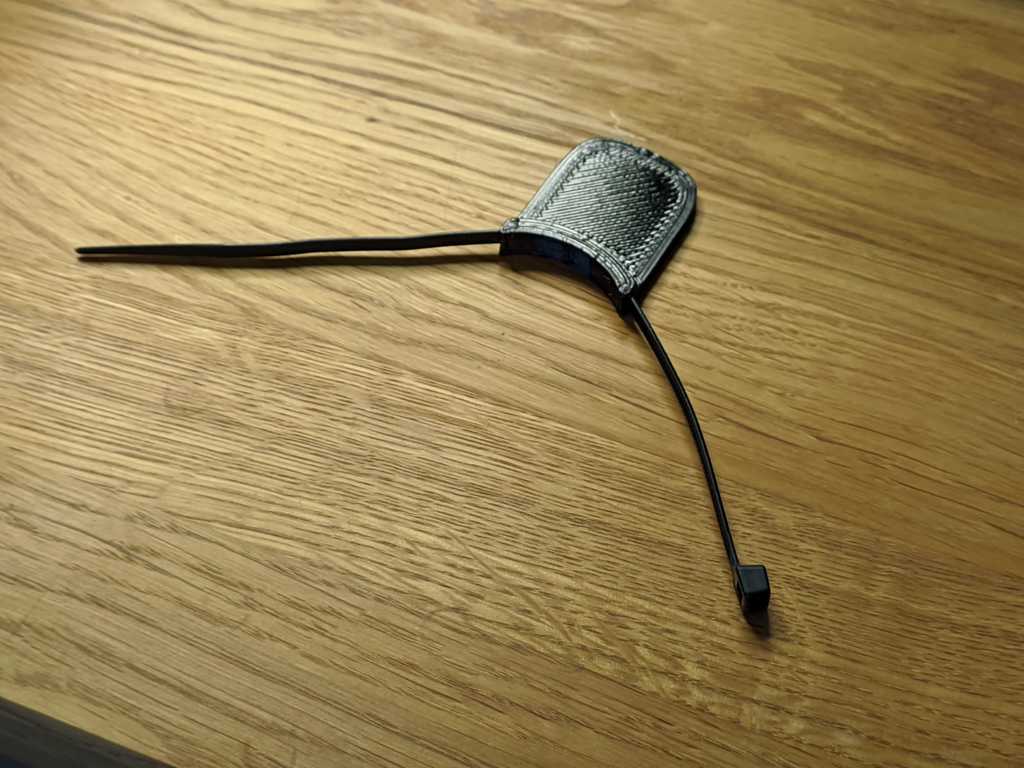

• Dây rút (cable tie) (rộng tối đa 4,5 mm)

Chúc vui vẻ và dùng ngon lành! :-)

Changelog:

v1: như ở trên

v2: Phiên bản dùng dây rút, ít vật liệu hơn, in nhanh hơn, tương thích cao hơn, in bằng TPU sẽ tăng tương thích thêm nữa

v2_TFF: Phiên bản có logo TFF, cảm ơn @endurance1968

V2_Tie_TFF: Phiên bản có logo TFF, cảm ơn @endurance1968

V3: Thêm file Fusion dạng parametric để bạn chỉnh dễ dàng cho vừa đúng cáp của bạn

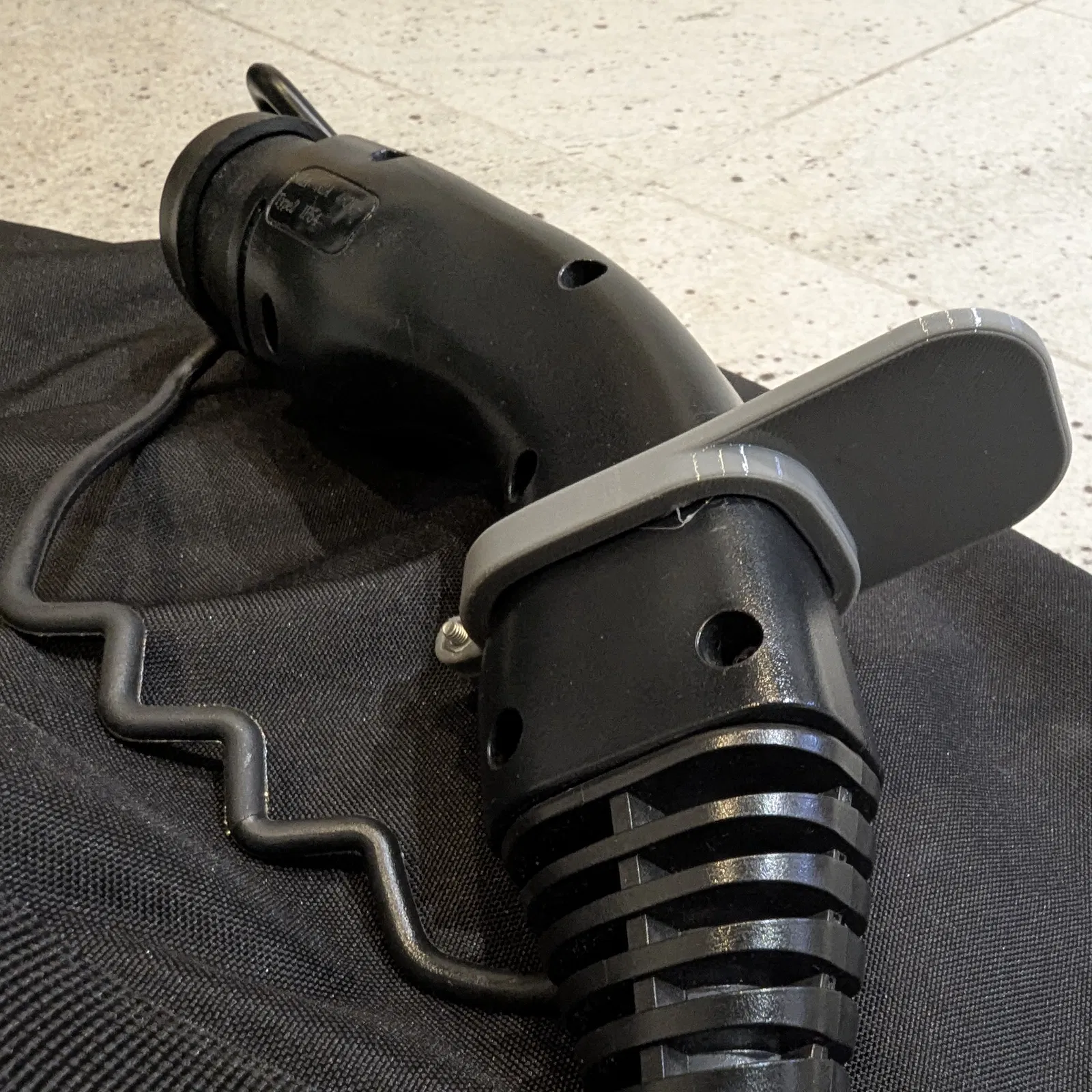

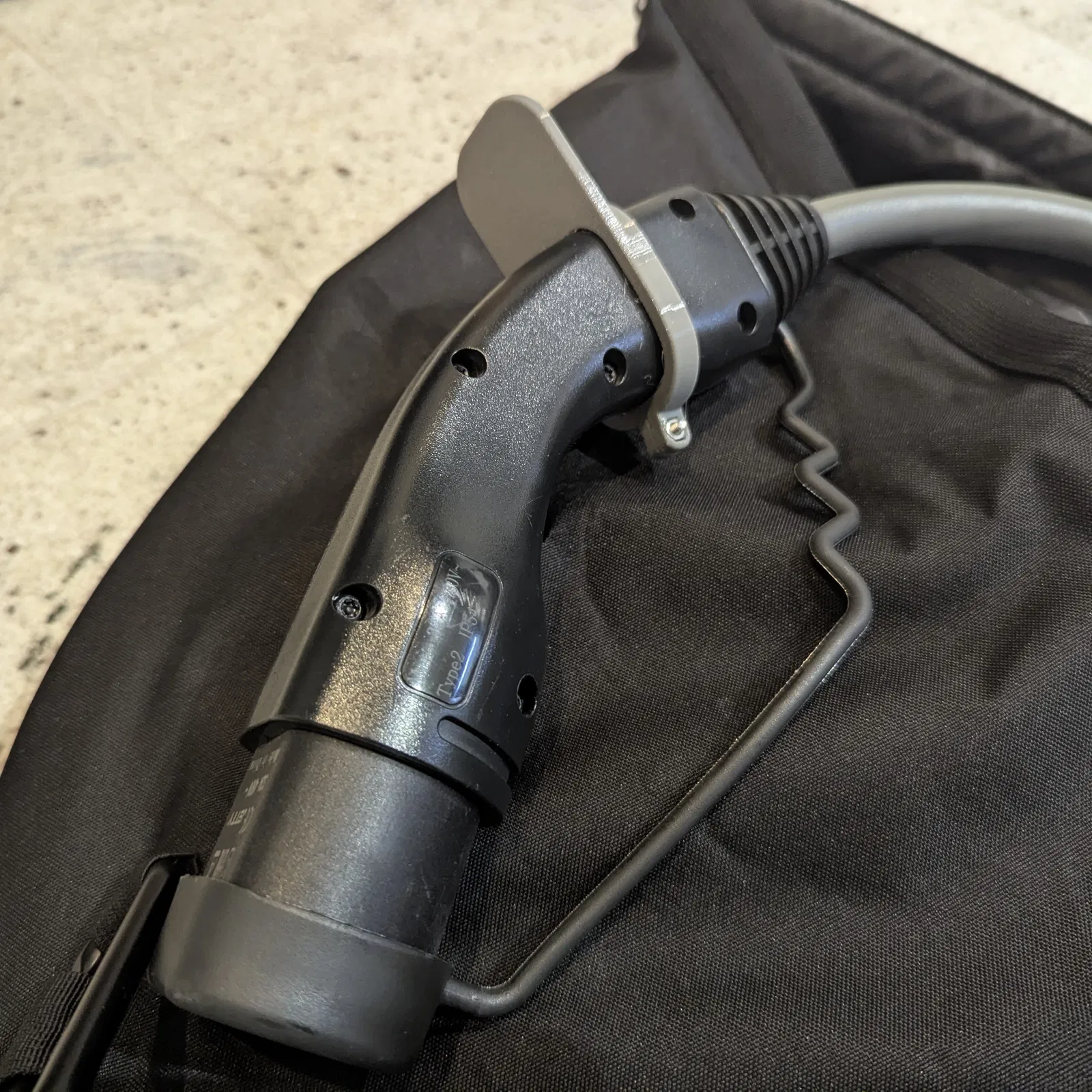

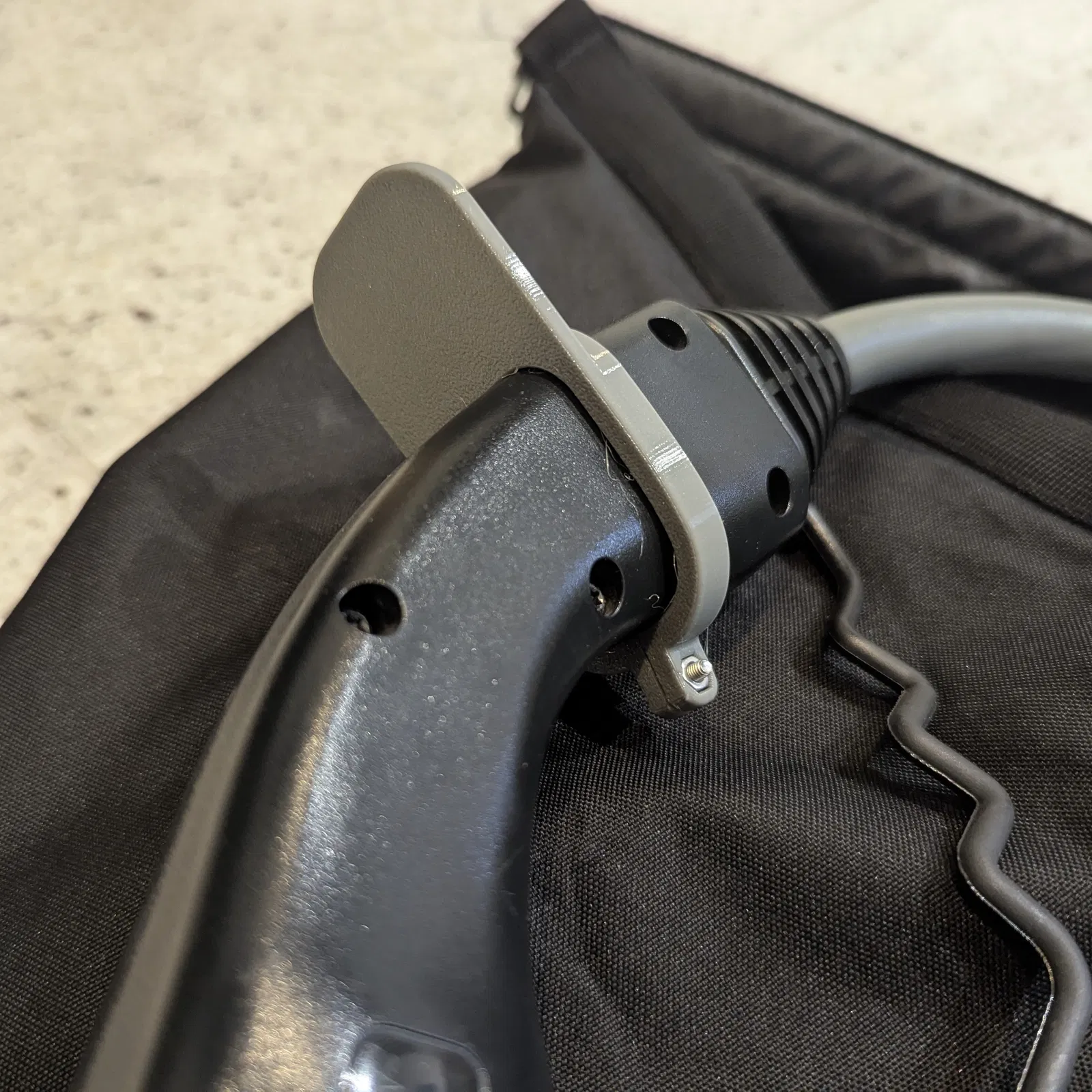

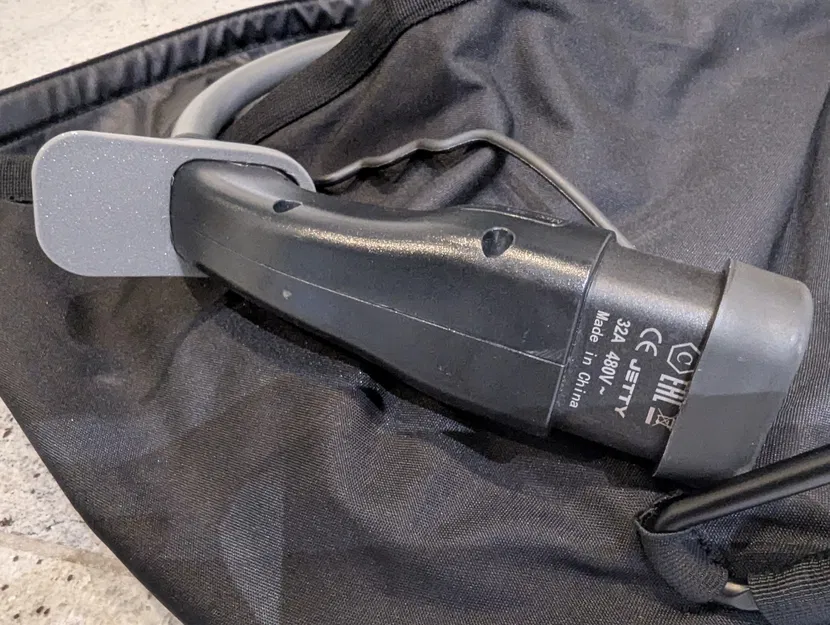

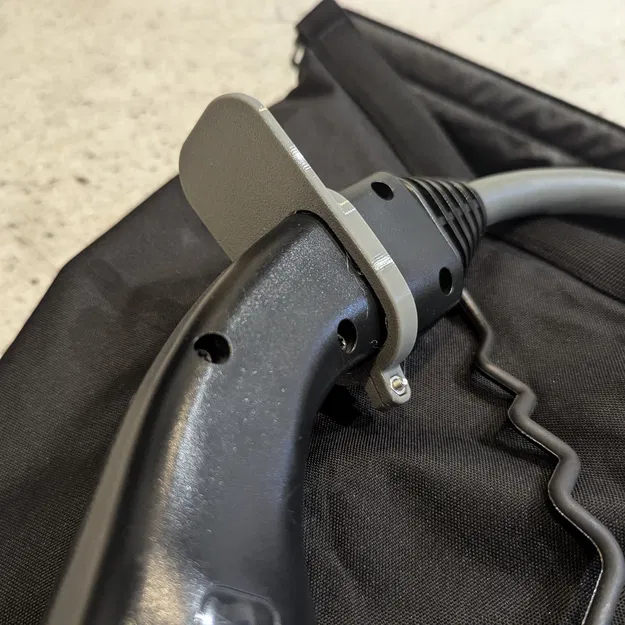

BMW_Halter_v2: thêm bản dùng cho cáp BMW, branding Jetty

Print Settings

Printer Brand:

Creality

Printer:

CR10S PRO

Rafts:

No

Supports:

No

Resolution:

0.20

Infill:

20%

Filament: ERYONE PETG Black

Category: Automotive
