Lồng (cage) Raspberry Pi tản nhiệt thụ động

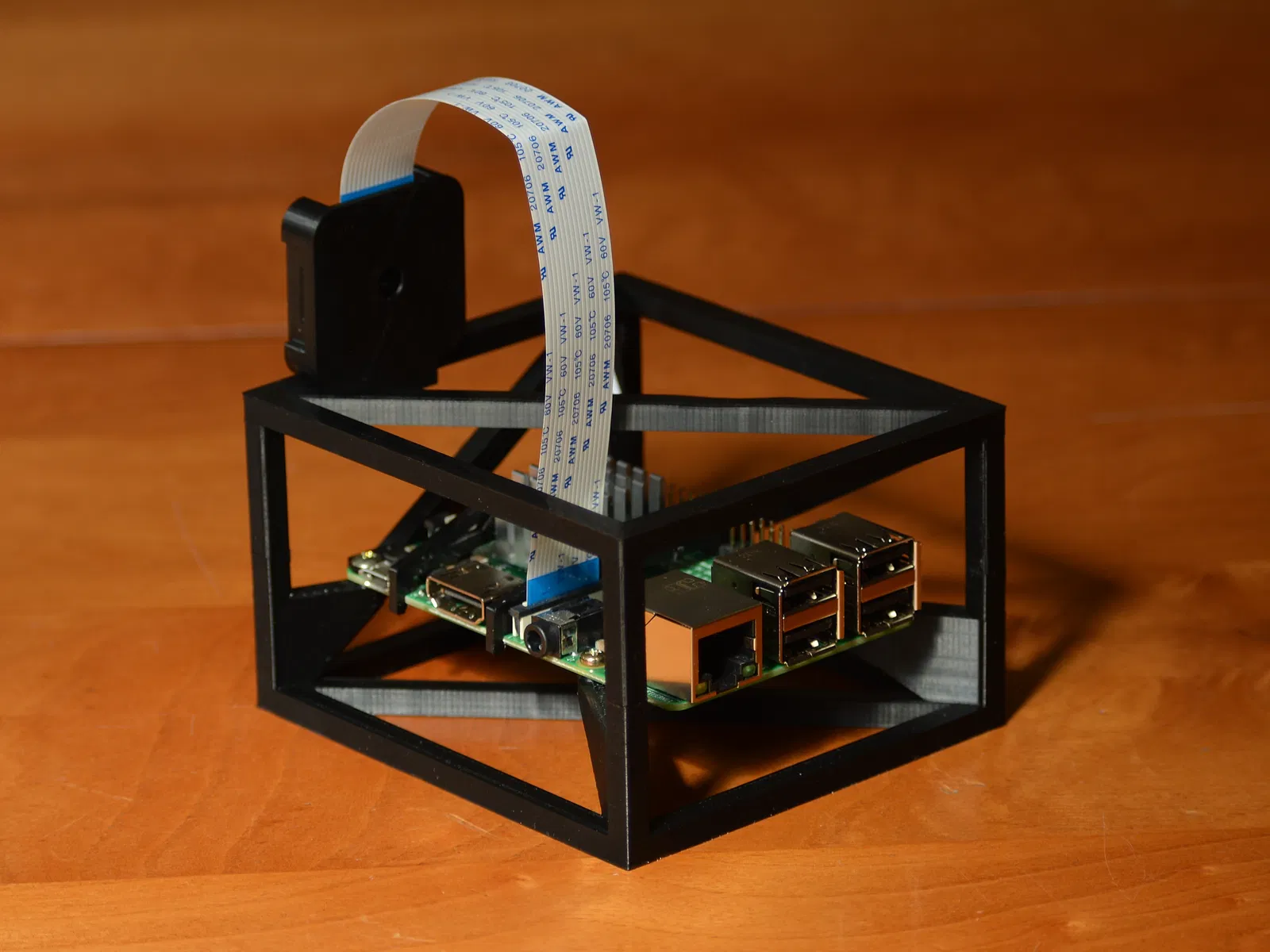

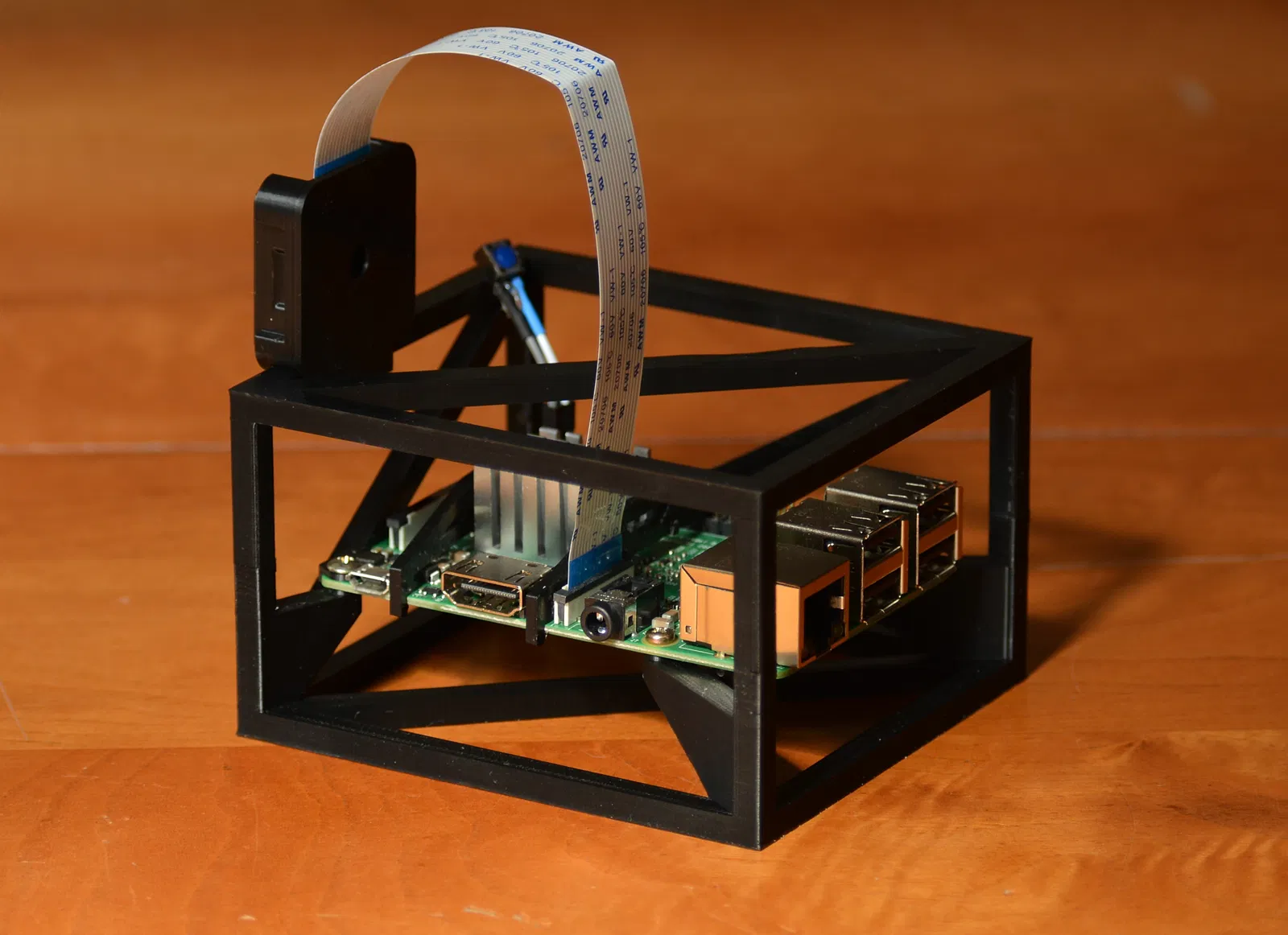

Vỏ “case” tối giản này giúp tản nhiệt thụ động cho bo Raspberry Pi khá tốt. Bạn có thể đặt nó nằm phẳng hoặc dựng nghiêng một bên, giúp đối lưu tự nhiên hiệu quả hơn. Thực ra nó không che kín gì nhiều, nhưng ít nhất bạn có thể cầm nắm, thao tác với thiết bị dễ dàng mà không phải chạm trực tiếp vào linh kiện. Tất cả cổng kết nối vẫn truy cập được. Trong thử nghiệm của tôi, tổng trở nhiệt giảm 14% so với một case truyền thống tôi dùng trước đó, dù tôi đã từng remix case cũ để thêm rất nhiều khe hở.

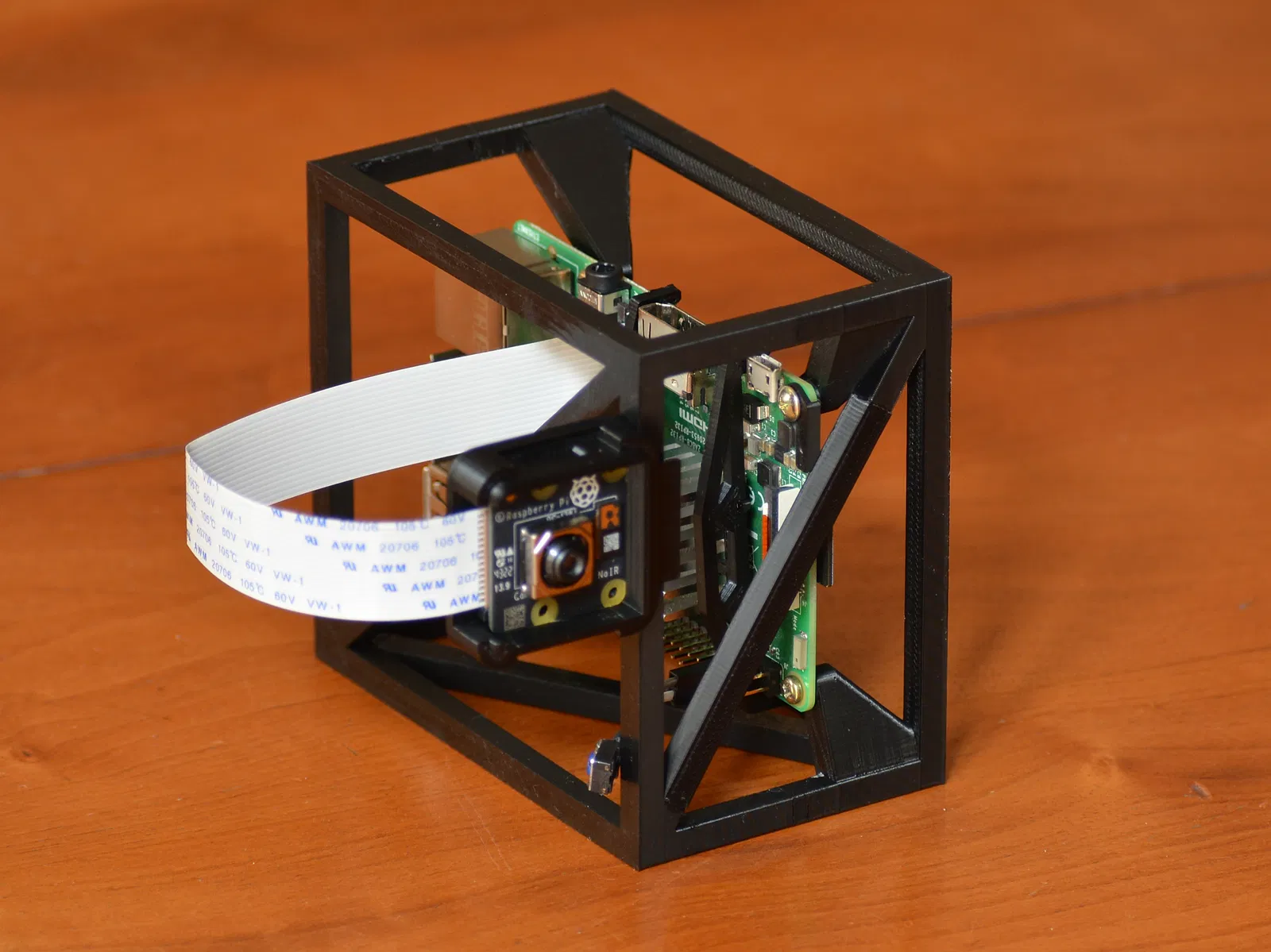

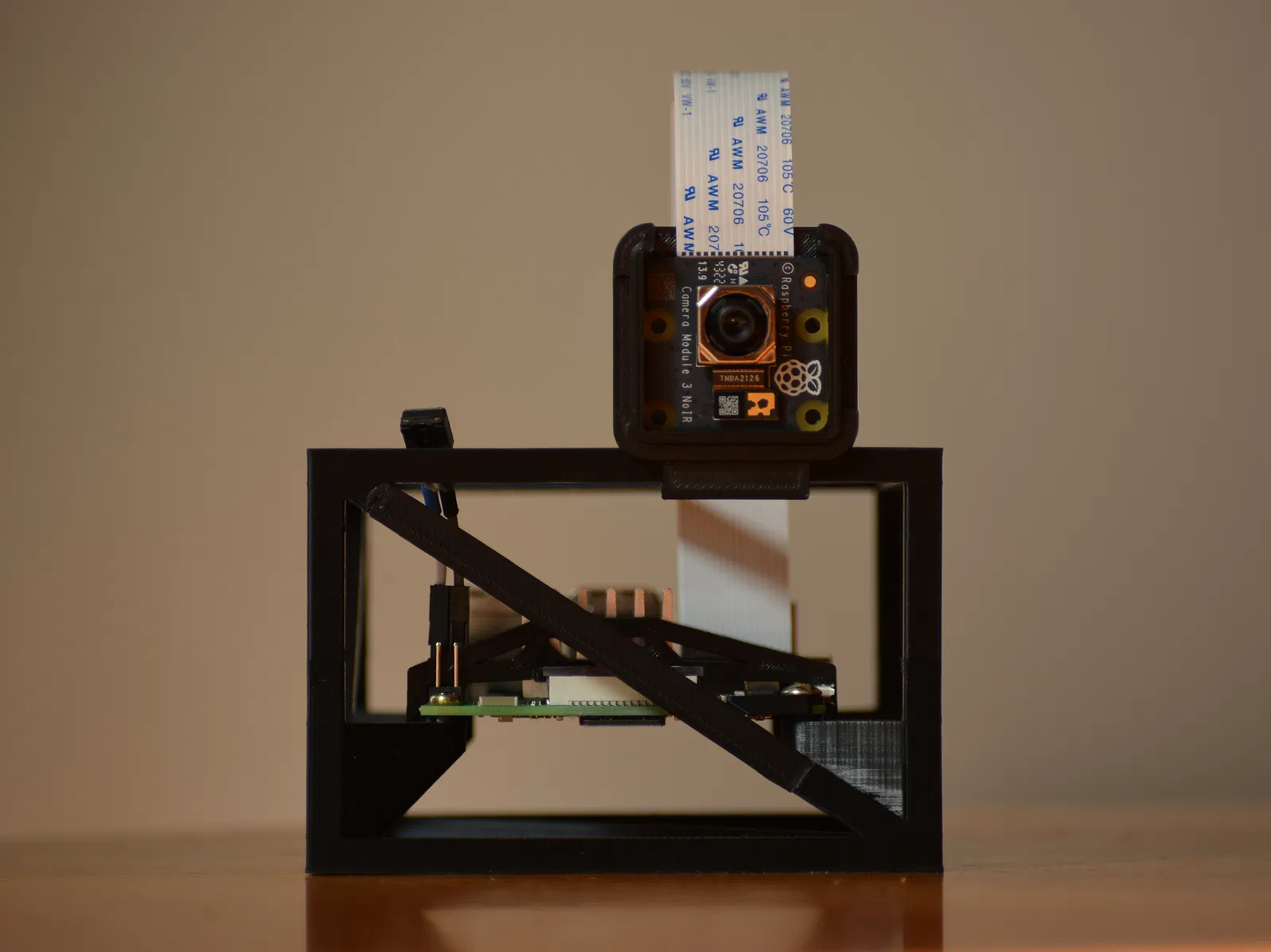

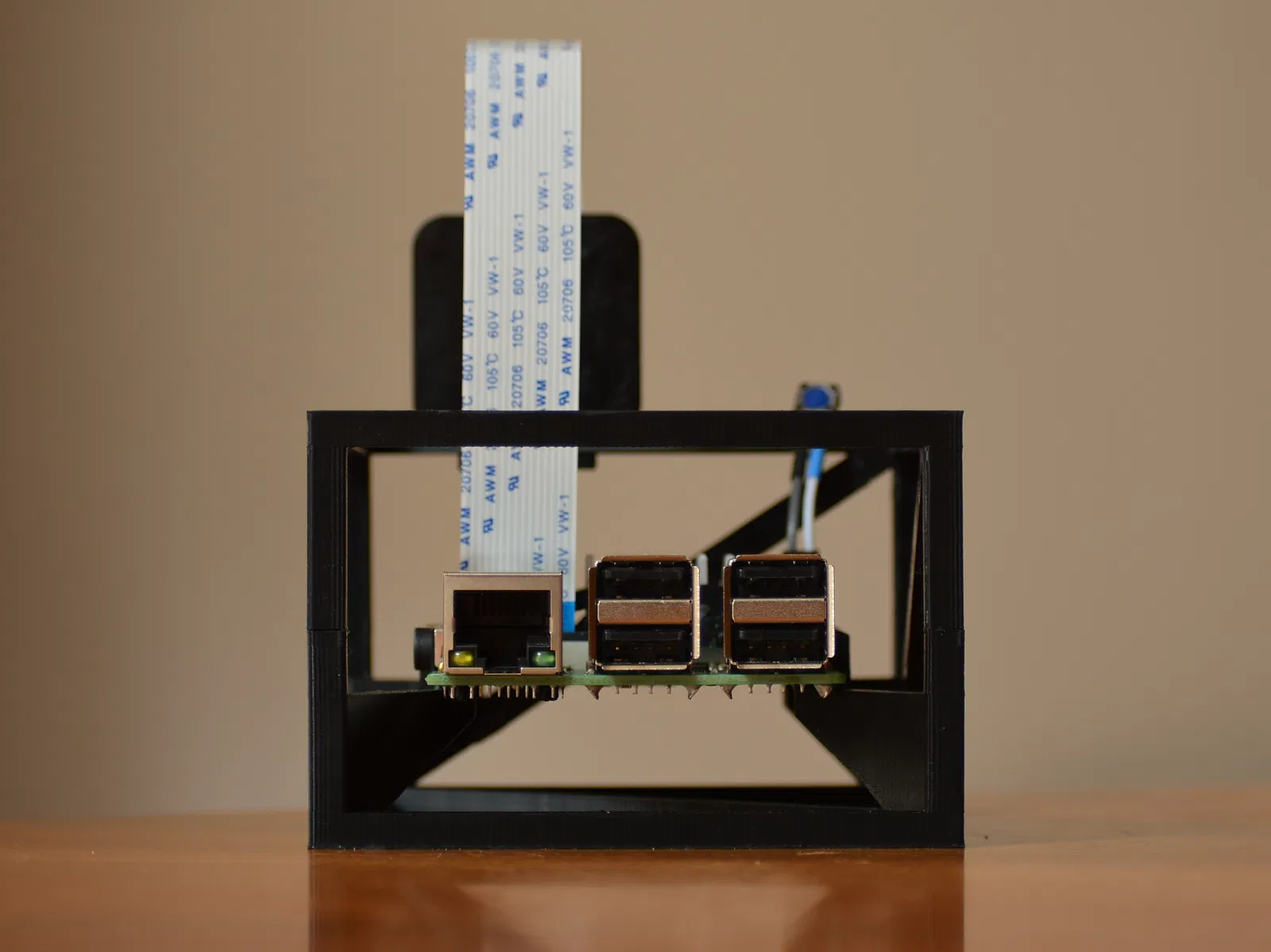

Tản nhiệt (heat sink) và ngàm gắn camera (camera mount) thấy trong hình là các phần độc lập. Đây là link của (nếu cần tôi có thể cung cấp thêm chi tiết). Một lợi điểm thực tế nữa của cage này là bạn không cần tháo camera ra khi đặt bo vào đúng vị trí.

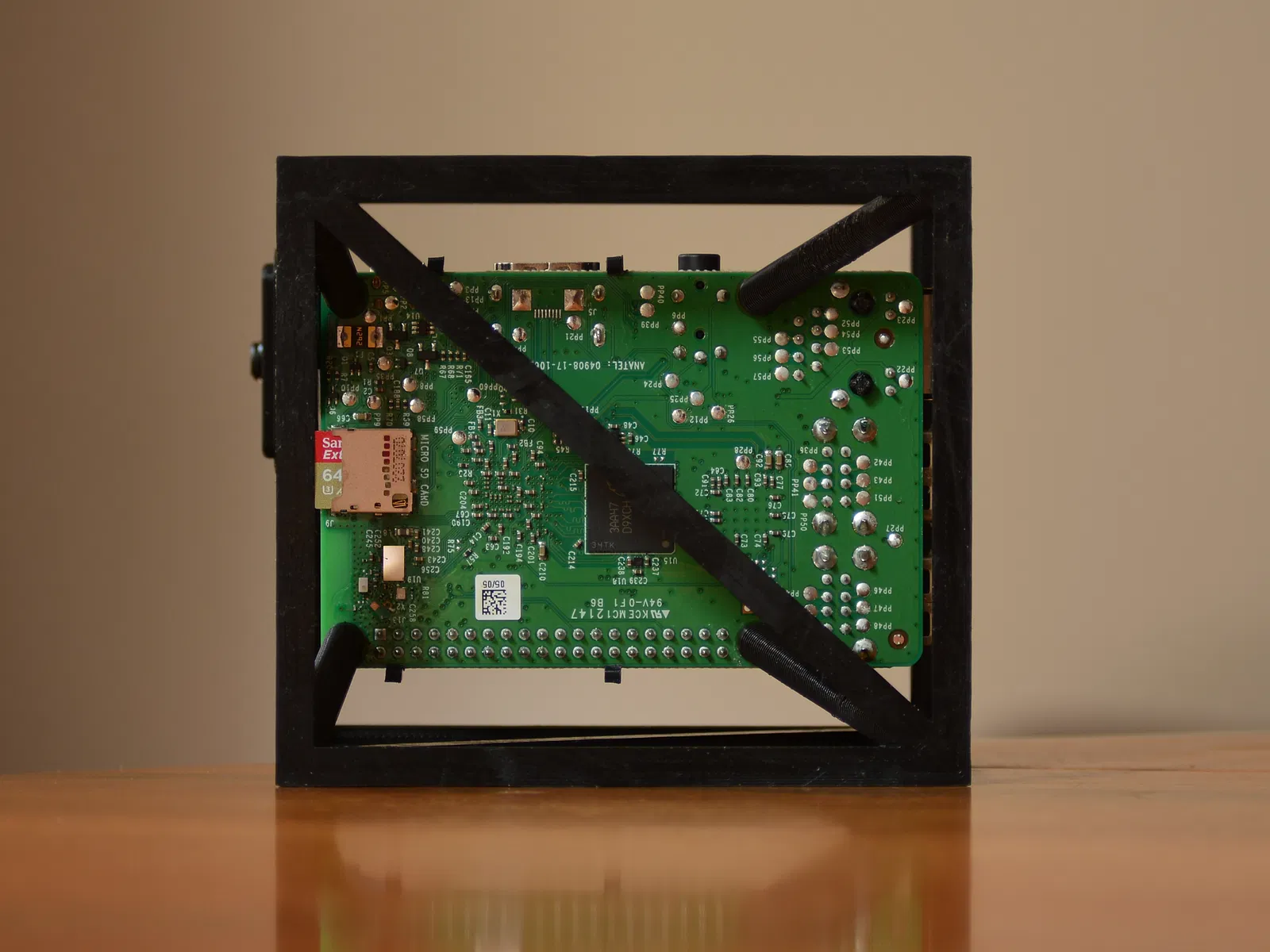

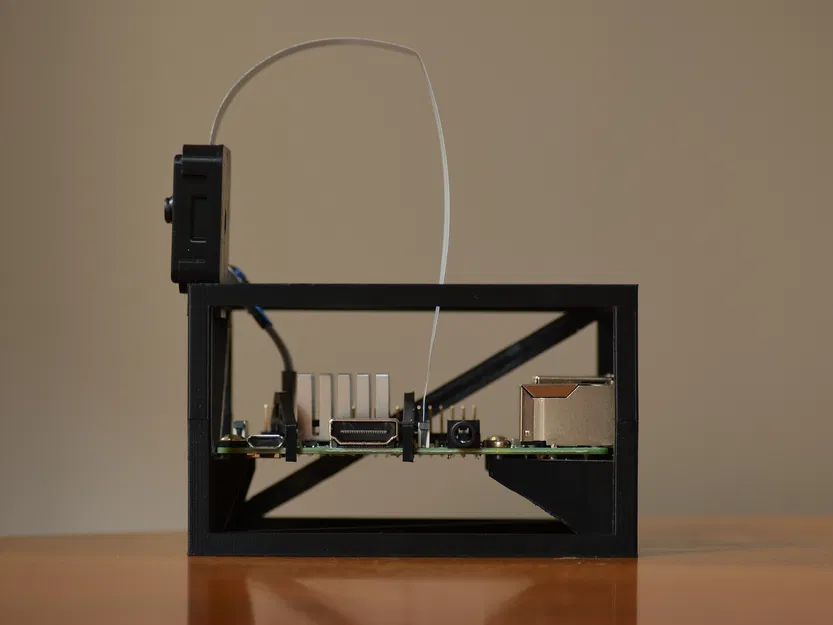

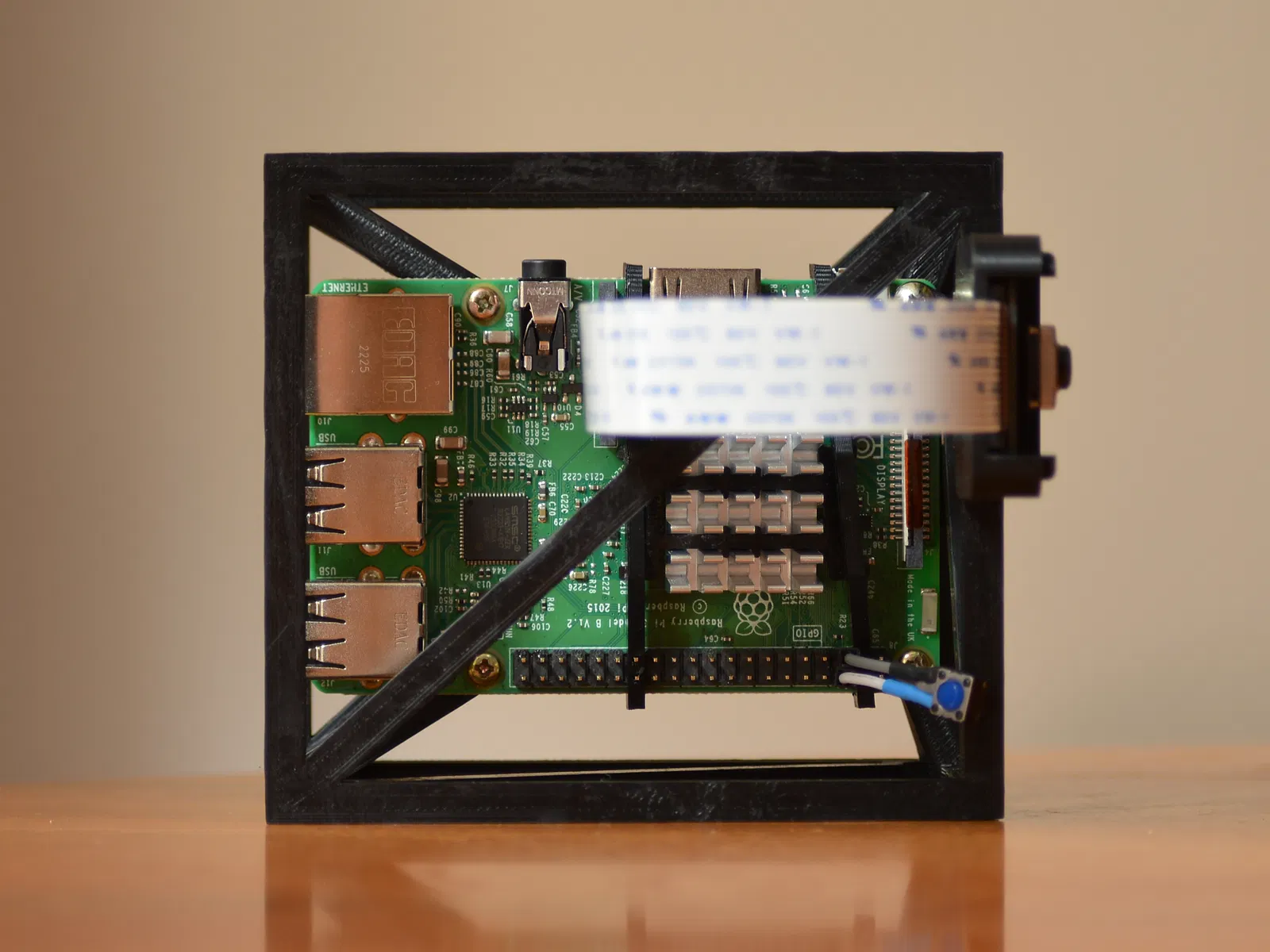

Cage chỉ gồm các cạnh của một khối lập phương (đã scale), có thêm các đường chéo trên bốn mặt để tăng độ cứng. Bo được bắt bằng vít M2.5 (dài 5mm). Tôi tách thành phần dưới và phần trên (cộng thêm hai thanh chéo rời) để khỏi cần các cấu trúc support lớn. Không cần support (tôi cũng có cung cấp file STL cho nguyên cage liền khối). Bạn có thể dán các phần cage lại với nhau rồi đặt bo vào bên trong, vì có hai mặt của khối lập phương để trống.

Xin lỗi vì tôi không có thời gian dọn lại mesh; có vẻ Cura vẫn xử lý ổn. Mẫu này được thiết kế bằng OpenSCAD, phần hộp có thể tùy biến, nhưng việc tách ra thành nhiều phần thì không hoàn toàn parametric (do các thanh chéo).

Kiểm tra nhiệt độ

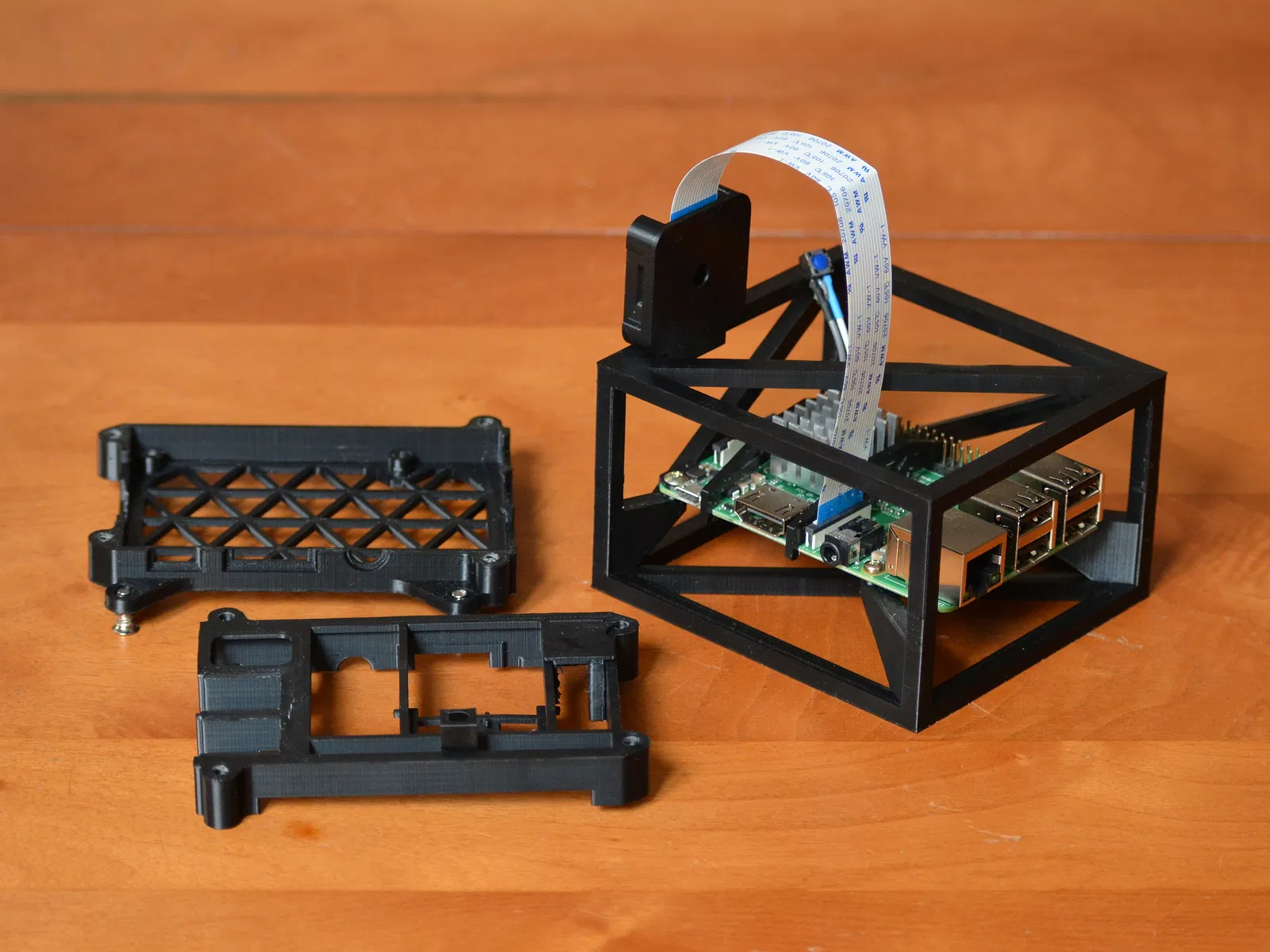

Tôi so sánh nhiệt độ với case trước đây (ở tấm hình cuối) và cage mới, chạy cùng một tác vụ nặng CPU, lấy giá trị trung bình nhiệt độ trong một phút sau khi đã ổn định. Dưới đây là kết quả theo dạng chênh lệch nhiệt độ giữa CPU và nhiệt độ phòng:

• case: 50°
• case, dựng nghiêng: 46.5°
• case, nằm phẳng bỏ nắp trên: 45.5
• cage, nằm phẳng: 45.5°
• cage, dựng nghiêng: 43°, tức giảm 7° (14%) so với case truyền thống đặt nằm phẳng

Mức chênh này khá đáng kể (đủ để nhiệt độ xuống dưới 80° khi chạy hệ thống computer vision nặng CPU mà tôi đang làm), và việc dựng bo nghiêng một bên tự nó đã rất hiệu quả. Cage kích thước lớn giúp thiết bị đứng vững trong tư thế này.
