Phễu hình chữ nhật không đối xứng cho hộp linh kiện

Nó là gì

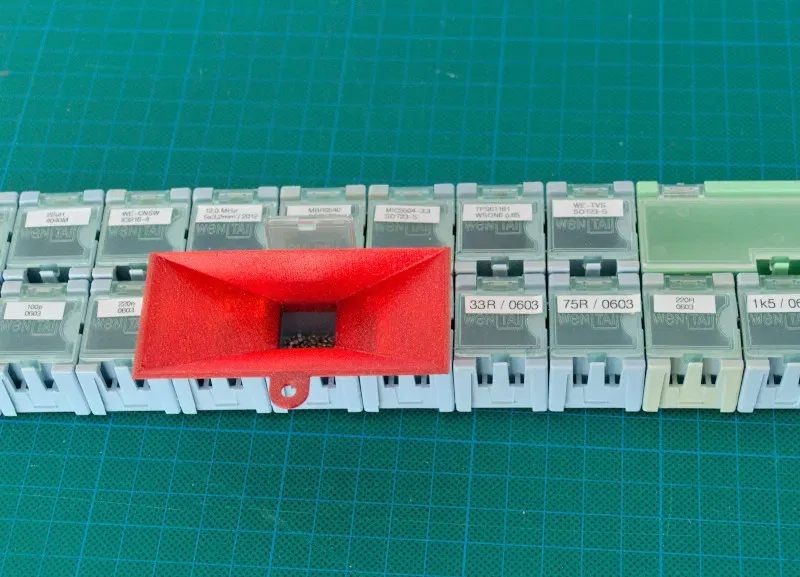

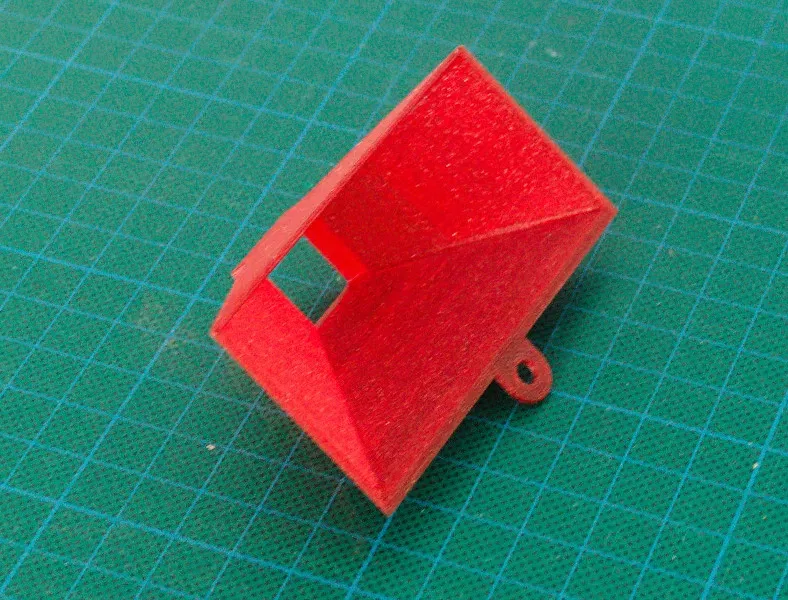

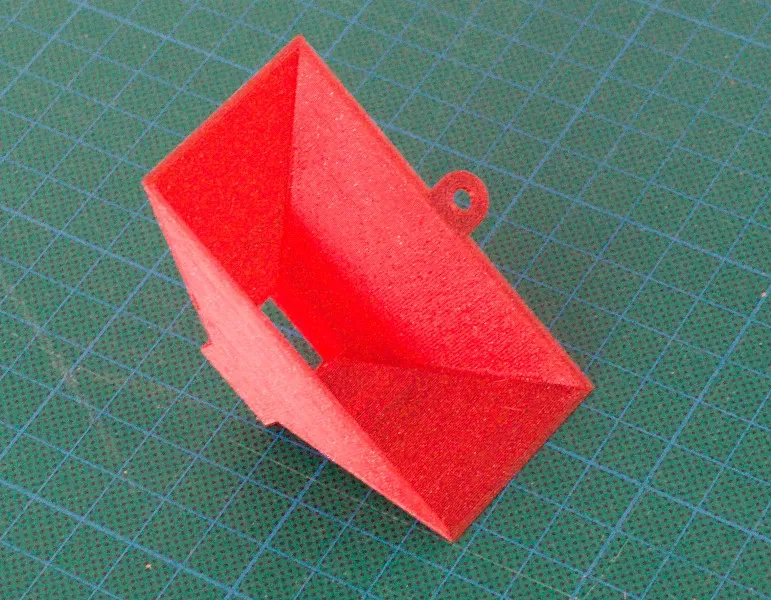

Một cái phễu hình chữ nhật, để nó vừa với một thùng linh kiện nhỏ. Cái phễu có thể không đối xứng, có nghĩa là phần rộng không nghiêng về một bên. Nếu các thùng linh kiện có nắp mở lên 90 độ, cái phễu không đối xứng sẽ vừa vặn. Các kích thước khác nhau của cái phễu có thể điều chỉnh bằng OpenSCAD customizer.

Tại sao tôi làm điều này

Đối với các mẫu thử nghiệm và sửa chữa, tôi sử dụng các thùng nhỏ cho linh kiện SMD. Khi một thùng trống, tôi đổ đầy nó từ một cuộn (hoặc một đoạn "băng cắt"). Để làm điều đó, một cái phễu thực sự rất tiện lợi.

Các thùng linh kiện có nắp. Một cái phễu đối xứng tiêu chuẩn sẽ không vừa, vì nắp chỉ có thể xoay khoảng 90 độ. Do đó, tôi đã thiết kế cái của riêng mình.

Các thùng chứa mà tôi sử dụng khá phổ biến, nhưng nếu bạn tình cờ sử dụng các thùng khác, hãy lấy file thiết kế OpenSCAD và điều chỉnh các tham số.
