Hộp đựng linh kiện điện tử có ngăn kéo

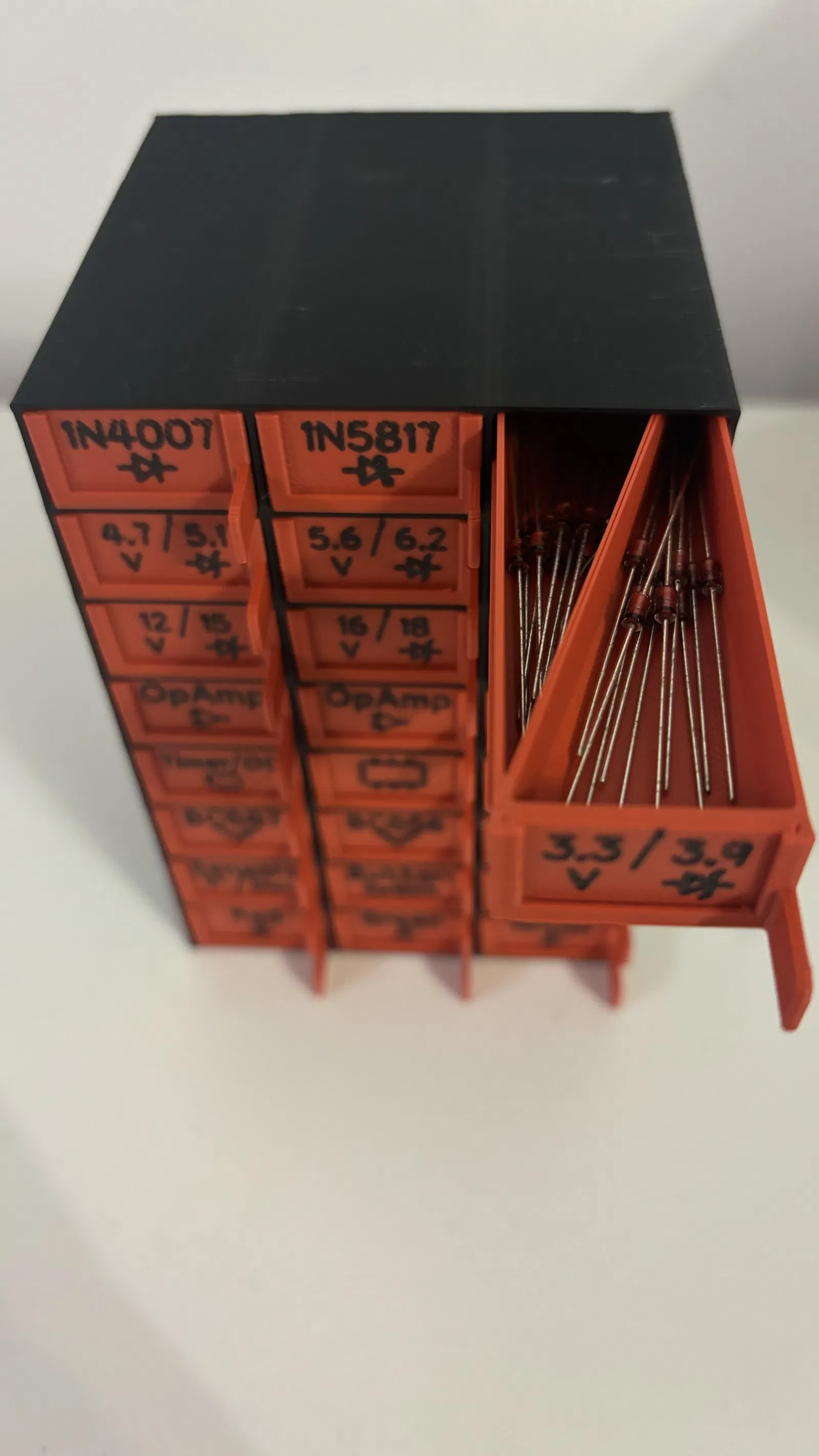

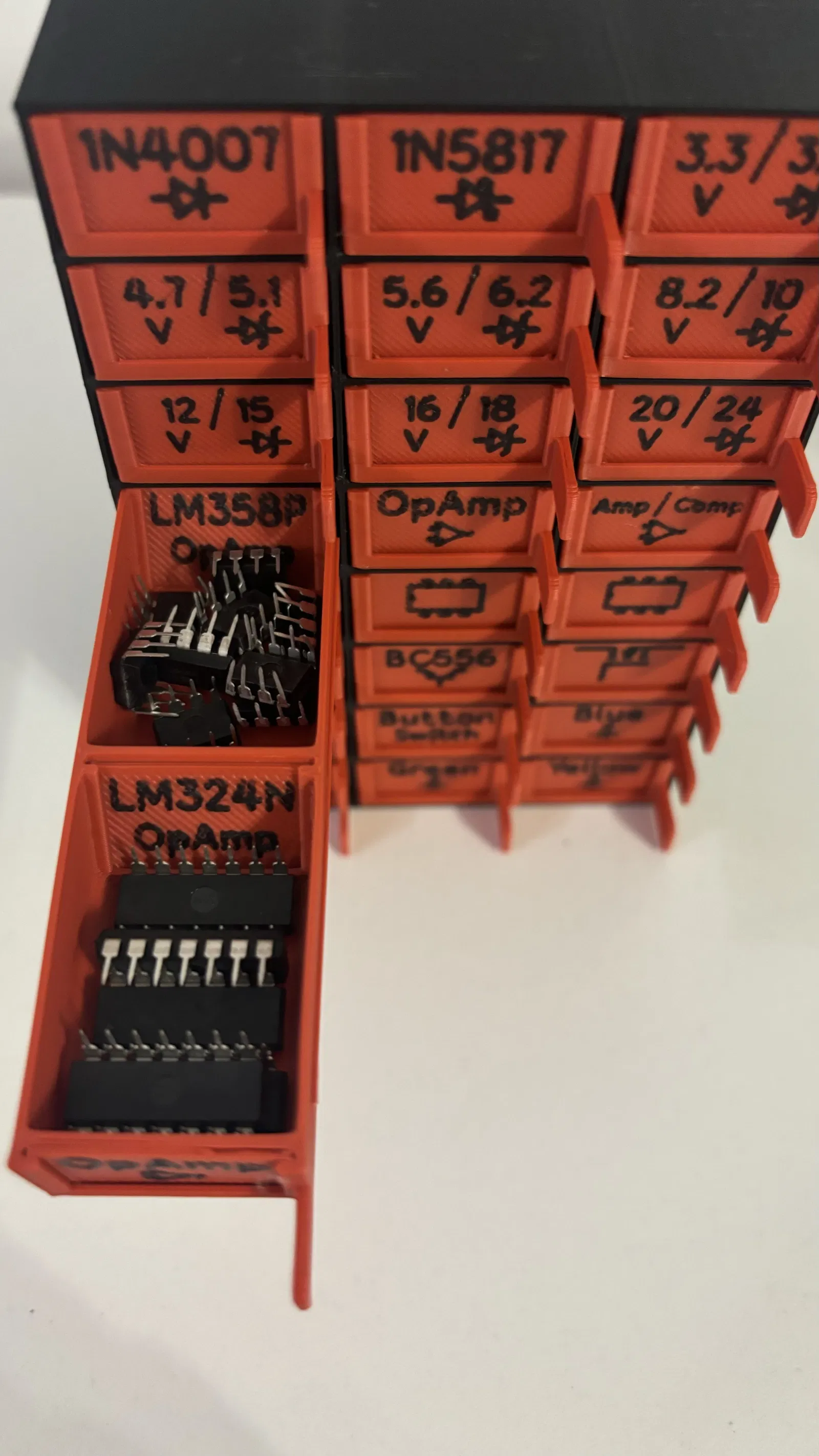

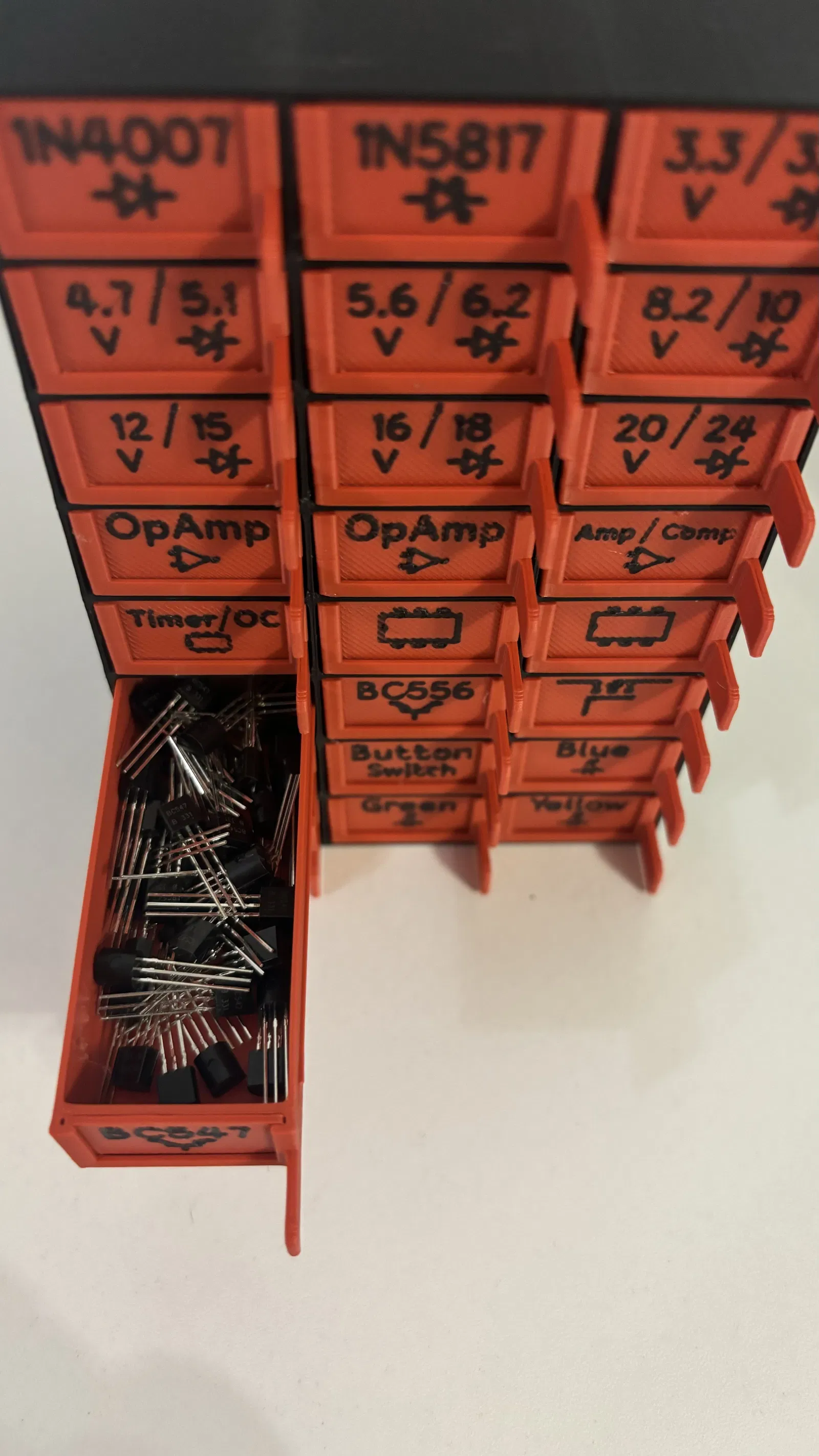

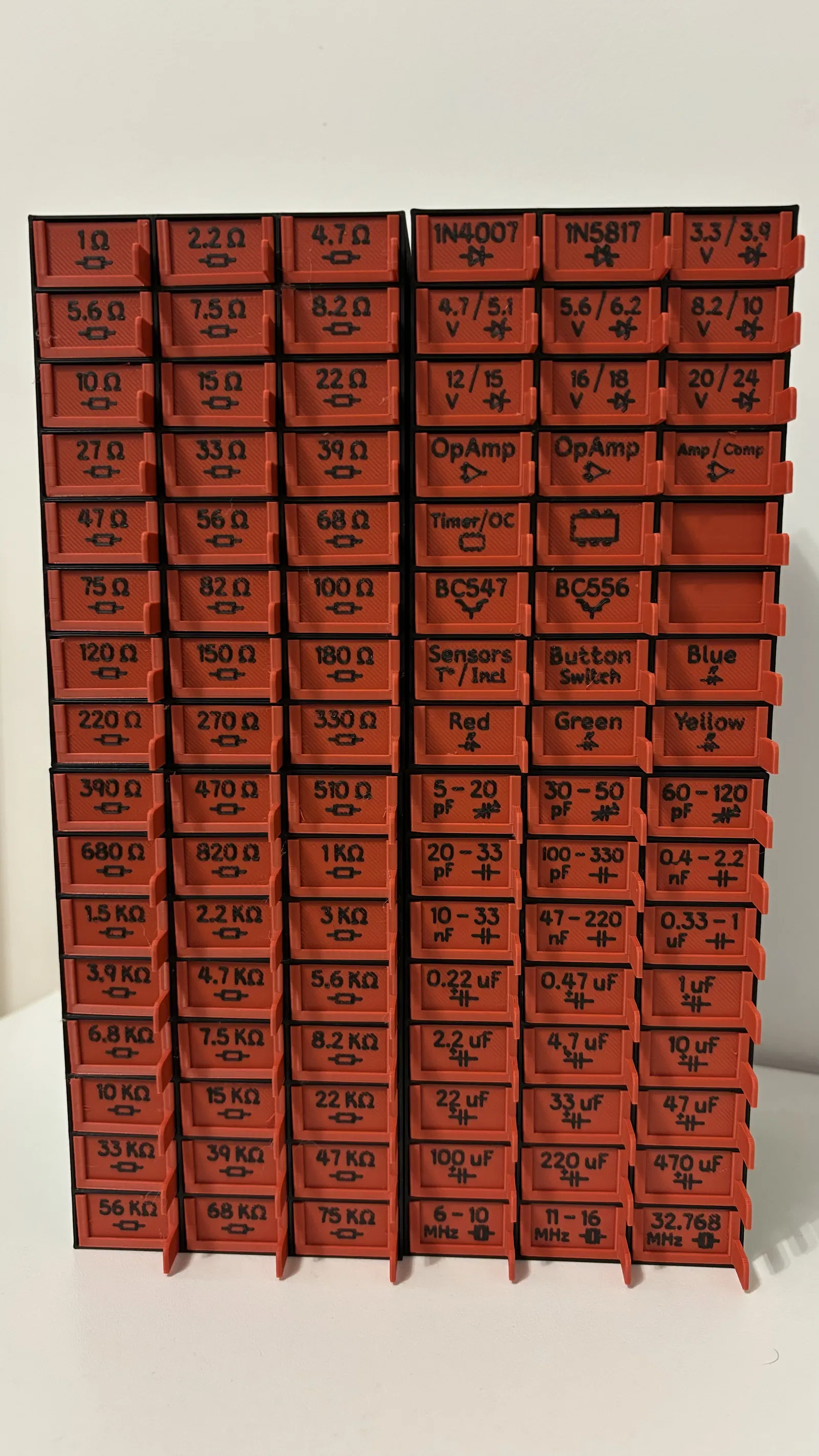

Hộp đựng linh kiện điện tử thiết kế tối giản, có các ngăn kéo để sắp xếp điện trở, tụ điện, diode, LED, IC… Phù hợp in 3D bằng PLA, dễ dán nhãn phân loại và cất gọn trên bàn làm việc.
Mô tả
Đây là dự án đầu tiên mình làm bằng OpenSCAD. Mục tiêu là tạo một thiết kế tối giản, nhìn gọn đẹp và có thể chứa hết các linh kiện điện tử dùng cho mấy dự án hobby (điện trở, tụ điện, diode, LED, IC, v.v.).
Cấu hình:
Máy in: Ender 3 v3 SE 3
Nozzle: 0.4
Số lớp tường (Walls count): 2
Wall generator: Classic!
Infill: 10%
Chiều cao lớp (Layer height): 0.2
Vật liệu: PLA
Kích thước nhãn:
- Nhãn bên trong (không có chữ) - 23.5 x 14 x 0.8 mm
- Nhãn bên ngoài (không có chữ) - 23.5 x 13 x 0.8 mm
Chữ in trong một lớp, dùng layer height 0.12.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
