MK4S - Ốp gió Hotend-Fan & ngàm giữ Print-Fan

Dù mình vẫn đang chờ bộ Upgrade-Kit từ MK4 lên MK4S, mình cũng nghĩ cách để giữ lại cái fan shroud mình đang dùng để ngăn Hotend-Fan thổi hướng xuống mặt bàn in.

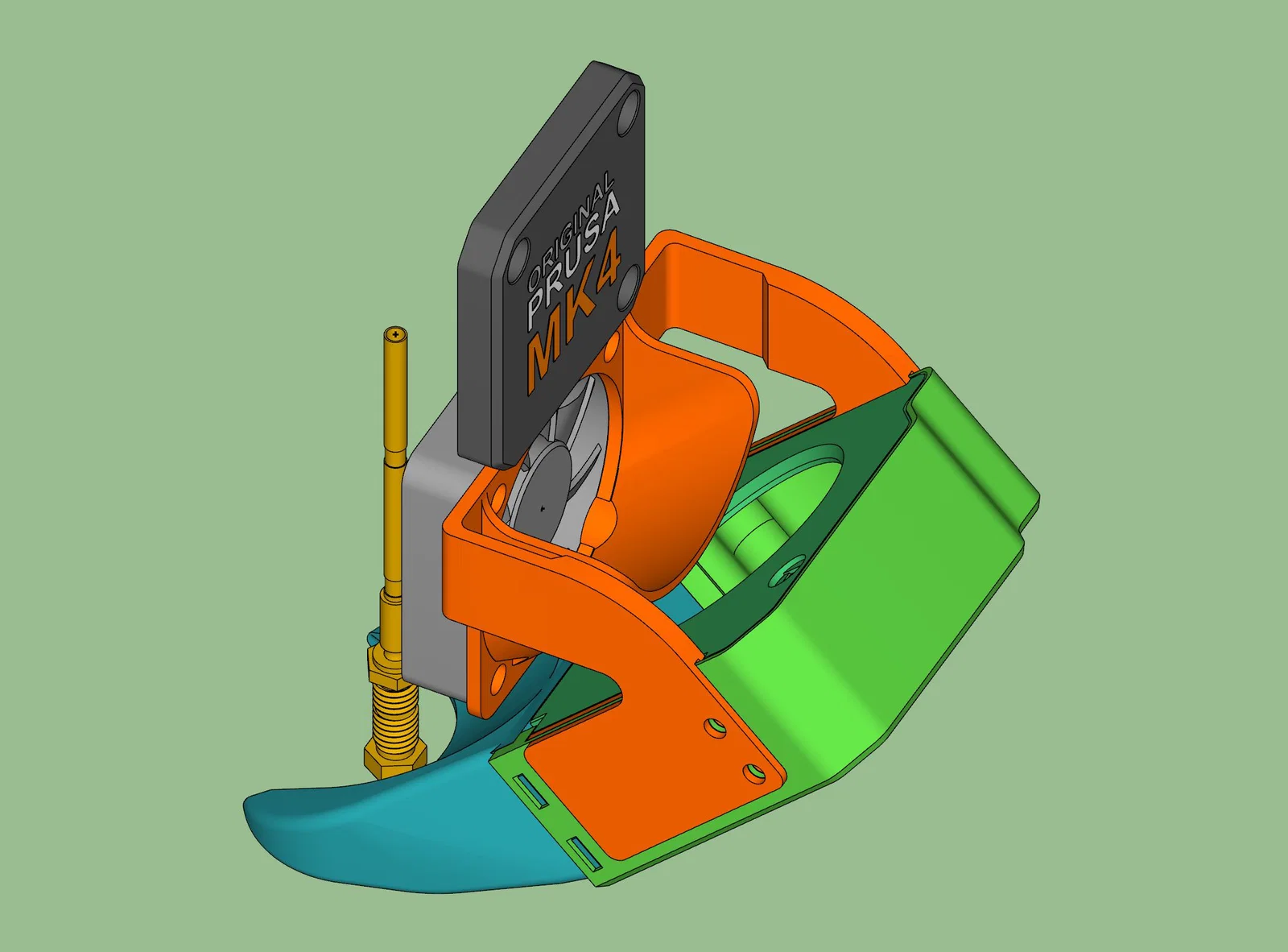

Mình thử làm một chi tiết để thay cho miếng gá kim loại của Print-Fan mới, đồng thời tích hợp luôn cái shroud từ MK4 của mình.
Theo những gì mình thấy thì cái spacer nhỏ dùng để lắp các chi tiết zin có vẻ sẽ không còn cần nữa.

Như mình nói, mình chưa in thử vì bộ kit vẫn chưa tới.

Chi tiết này cần support một chút.
Có thể mấy con vít zin dùng cho miếng kim loại sẽ hơi ngắn cho bản này, nhưng vít thì rẻ mà.

UPDATE: Thêm 2 biến thể với độ dày thành khác.

UPDATE 21.10.24: Vẫn chưa nhận được bộ kit nâng cấp, nhưng hôm nay mình để ý cái “cửa” mới (che bảo vệ dây cáp) sẽ không mở ra được vì bị cấn với shroud.
Mình sẽ để lại bản cũ và thêm 3 file mới, phòng trường hợp ai đó vẫn muốn dùng.

UPDATE 22.10.24: Thêm 2 biến thể không có phần bên trong (phần này đáng lẽ sẽ chèn vào khe hở trong vỏ fan).

UPDATE 27.10.2024: Cuối cùng mình đã nhận được Update Pack từ MK4 lên MK4S và nhận ra thiết kế của mình hoạt động không ổn lắm. Nên mình vẽ lại chi tiết và làm dày hơn một chút.
Giờ thì dùng ổn với mình, dù in chi tiết này khá là “căng” vì phần overhang.
Mình đã xoá các biến thể khác vì chúng không hoạt động tốt.
