Giá treo tường xe đạp thru-axle (dựng dọc) - Bike Wall Mount

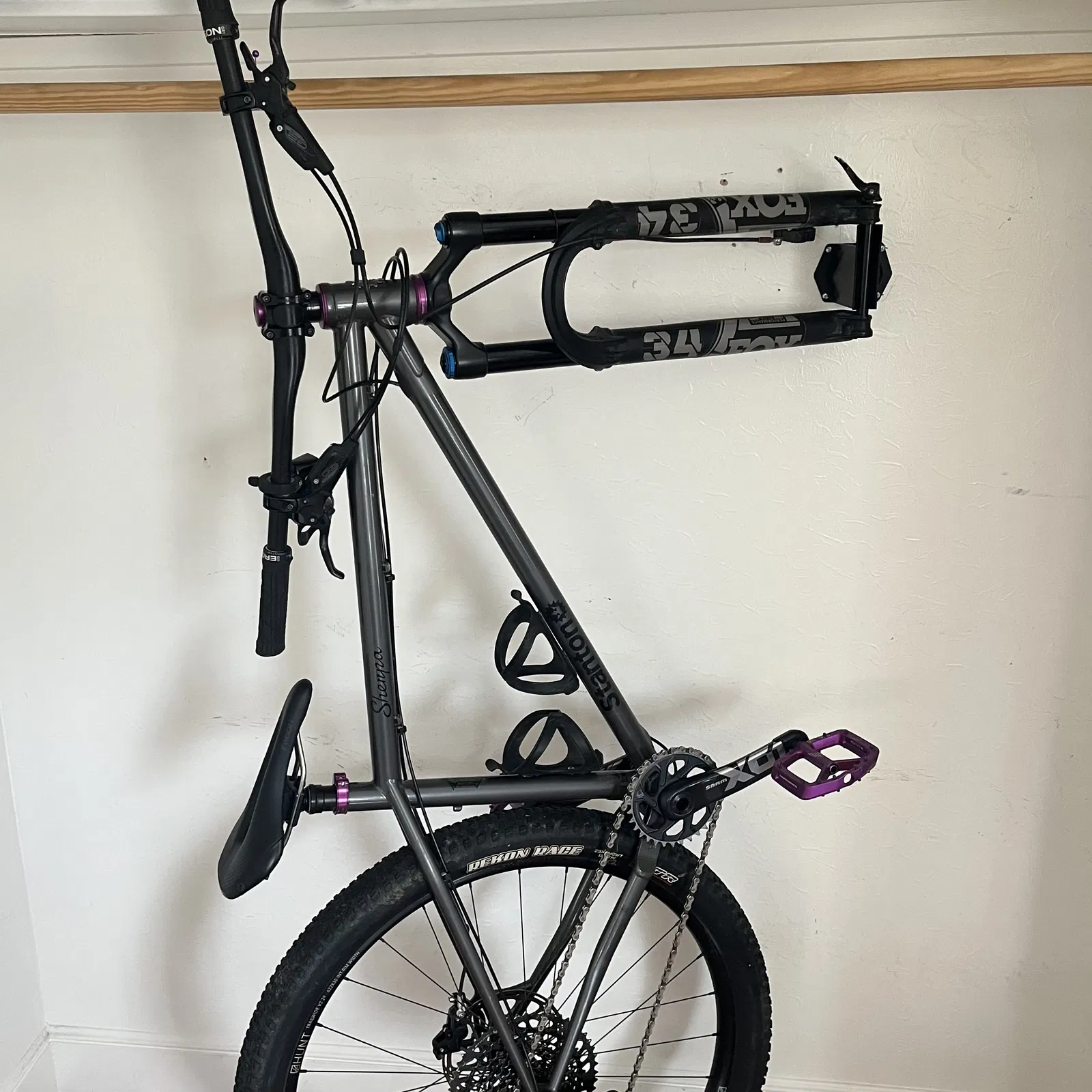

Một cái mount để kê/sắp xếp xe đạp dùng thru-axle theo chiều dọc tựa sát vào tường.

Tháo bánh trước ra, dắt xe lại sát tường, rồi đẩy vào.

Lưu ý quan trọng - Tự chịu rủi ro khi sử dụng.

• Cẩn thận với tay quay/bàn đạp!
  • Bàn đạp kiểu gì cũng sẽ quẹt trầy tường, đụng ống quyển của bạn, hoặc đụng xe khác
• Không phải bức tường nào cũng giống nhau!
  • Có nhiều loại drywall, thạch cao, bê tông và gạch. Có thể có hoặc không có stud đúng vị trí bạn cần. Bạn phải tự biết tường nhà mình chịu lực hợp lý tới đâu. Tự chịu rủi ro!
• Biết rõ bạn đang khoan vào cái gì!
  • Coi chừng dây điện, ống nước, v.v. Lắp đặt là tự chịu rủi ro!
• Mount không được thiết kế để chịu toàn bộ trọng lượng xe!
  • Mount dùng để giữ xe cân bằng tựa vào tường một cách chắc chắn, KHÔNG phải để treo và gánh toàn bộ trọng lượng xe. Bánh sau phải chịu gần như toàn bộ trọng lượng của xe.

Bối cảnh

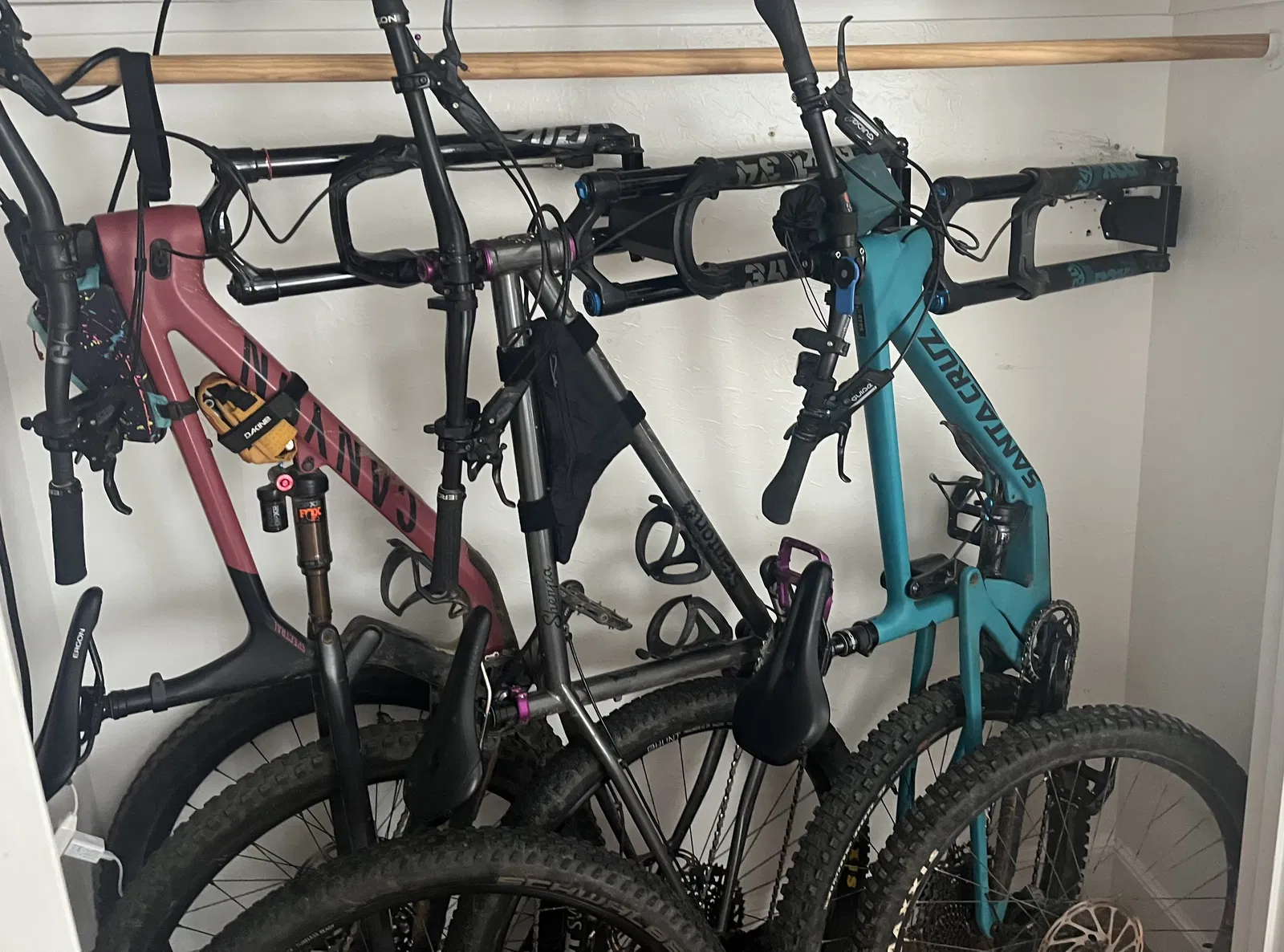

Mình cất xe trong tủ quần áo để an toàn, nhưng vẫn cần lấy ra dễ.

Tủ của mình bị giới hạn chiều cao do có kệ.

Nhiều năm nay mình dùng dây velcro luồn giữa headtube và fork rồi quấn lên một thanh treo đồ bằng gỗ. Cách velcro này rất khó canh thăng bằng xe trong lúc luồn dây và siết lại. Nói chung phải cần tới 3 tay.

Thiết kế

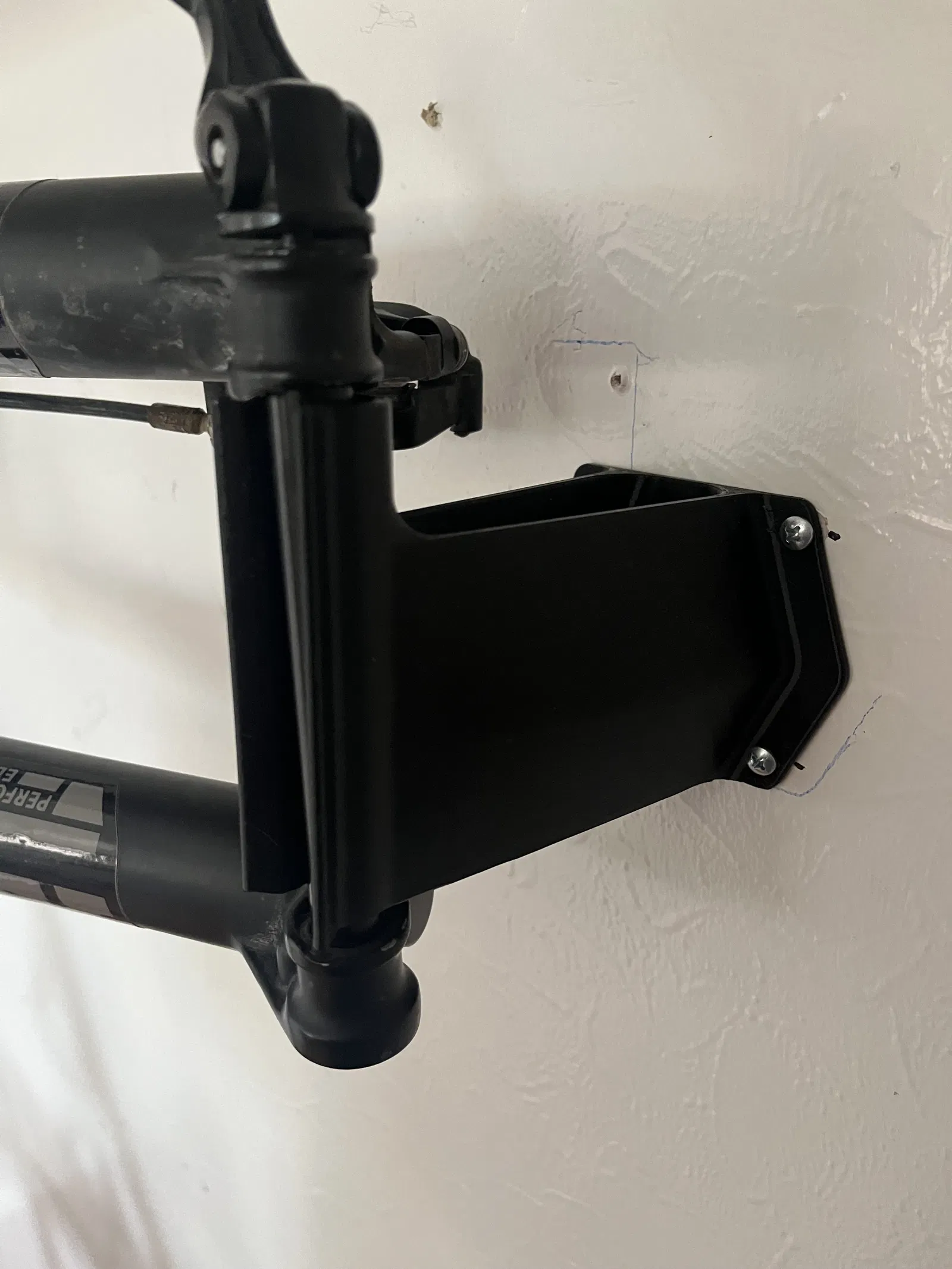

Mount dùng snap fit để giữ xe cân bằng trên bánh sau. Mount có khoảng hở cho post mount brake calipers để xe có thể xoay sát gần như song song với tường.

Các loại axle hỗ trợ:

• Hub trước 15mm
  • boost (15x110mm)
  • non-boost (15x100mm)
• Hub trước 12mm - CHƯA TEST, upload theo yêu cầu

Cách dùng

Gắn xe

1. Tháo bánh trước bằng cách rút thru-axle
2. Lắp lại thru-axle vào fork
3. Nhấc xe bằng ghi-đông, giữ xe cân bằng trên bánh sau
4. Dắt xe lại sát tường
5. Đẩy axle vào mount KHÔNG ĐƯỢC NHẤC XE LÊN ĐỂ MÓC VÀO MOUNT. MOUNT KHÔNG THIẾT KẾ ĐỂ CHỊU TRỌNG LƯỢNG CỦA XE.
6. Cất bánh xe chỗ khác

Tháo xe

1. Kéo xe thẳng ra khỏi mount
2. Tháo thru-axle khỏi fork
3. Lắp lại bánh trước bằng cách lắp thru-axle

Hướng dẫn in

File gcode đính kèm được set khá “an toàn” với nozzle 0.4 và layer height 0.2mm, kèm brim to.

• Không cần support
• Filament: PETG
• Layer height: ≥0.2mm, khuyến nghị nozzle 0.6 và layer height 0.35mm
• Walls/Perimeters: 4 perimeters với line width ~0.44mm
  • Tổng độ dày vách ≥1.5mm
• Infill: ~15%
• Khuyến nghị dùng Brim/Mouse Ears để bám bàn in

Hướng dẫn lắp đặt

Cần chuẩn bị

• Tắc kê (wall anchors) phù hợp với loại tường của bạn.
  • Model có lỗ 5.5mm
  • Dùng ốc đầu dù (button head)
• Khoan/tua vít để gắn tắc kê
• Bút chì để đánh dấu
• (tuỳ chọn) Nhờ thêm một người để canh/đánh dấu

Các bước

1. Chuẩn bị xe
   1. (tuỳ chọn) hạ seatpost
   2. tháo bánh trước
   3. lắp lại thru-axle
2. Thử độ khít của axle mount
   1. đẩy axle mount vào axle
      1. chỉ nên cần lực nhỏ
   2. rút mount ra khỏi axle
      1. cũng chỉ nên cần lực nhỏ; đây cũng chính là lực bạn sẽ “giật” lên tường (cân nhắc loại tắc kê/ốc cho drywall).
   3. Lưu ý: có góc đưa vào/rút ra sẽ giúp dễ hơn nhiều.
3. Lắp axle mount
   1. nhấc xe bằng ghi-đông, bánh sau chạm đất
   2. giữ xe dựng trên bánh sau
   3. dắt xe lại sát tường
   4. xoay ghi-đông để axle thẳng đứng
      1. LƯU Ý QUAN TRỌNG - gần như không nên tốn sức để giữ xe ở tư thế này. Phần lớn trọng lượng phải dồn lên bánh sau. Lực xoắn cũng phải rất ít, nếu không xe có thể bị vặn và tuột ra.
   5. (có bạn phụ thì tốt) đánh dấu tường tại vị trí axle thẳng đứng và trọng lượng nằm trên bánh sau.
      1. Việc này phụ thuộc rất nhiều vào hình học và size xe.
      2. Ban đầu hãy lắp mount thẳng đứng chuẩn; nếu không ra fit đúng khi để thẳng đứng thì thử nghiêng mount một chút.
   6. đặt xe xuống
   7. khoan và lắp tắc kê cho axle mount lên tường
