In 3D “Ultimate frame” – Khung trước in 3D theo phong cách Printed verticals

Remix từ ENDER 3 NG v1.2 - Chuyển đổi coreXY Tác giả radkoko

Tác giả Timmy04731_1540244

Lượt tải
159
Lượt thích
55
Lượt coi
1.803

File 3 1 MB

  • short_version_1772726912.stlSTL · 199,7 KB
  • long_version_1772726913.stlSTL · 151,3 KB
  • Print_all_at_once_1772728330.stlSTL · 701,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#238758
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Có ba lựa chọn cho khung gốc: “Printed verticals”, “2040 upgrade”, và “Ultimate frame”. Mỗi lần nâng cấp hiệu năng thì sẽ tăng thêm nhôm định hình (aluminum extrusions) và phần ta rô/ren (threading). Mình không quá hứng thú với việc đẩy hiệu năng lên mức cực đoan, nhưng nếu chỉ dùng phiên bản “Printed verticals” thì khung bị biến dạng ngay cả khi chỉ xách di chuyển (do khung đứng phía sau làm lực phân bố không đều, trong khi các ty phía trước không đủ giữ ổn định khi nhấc lên).

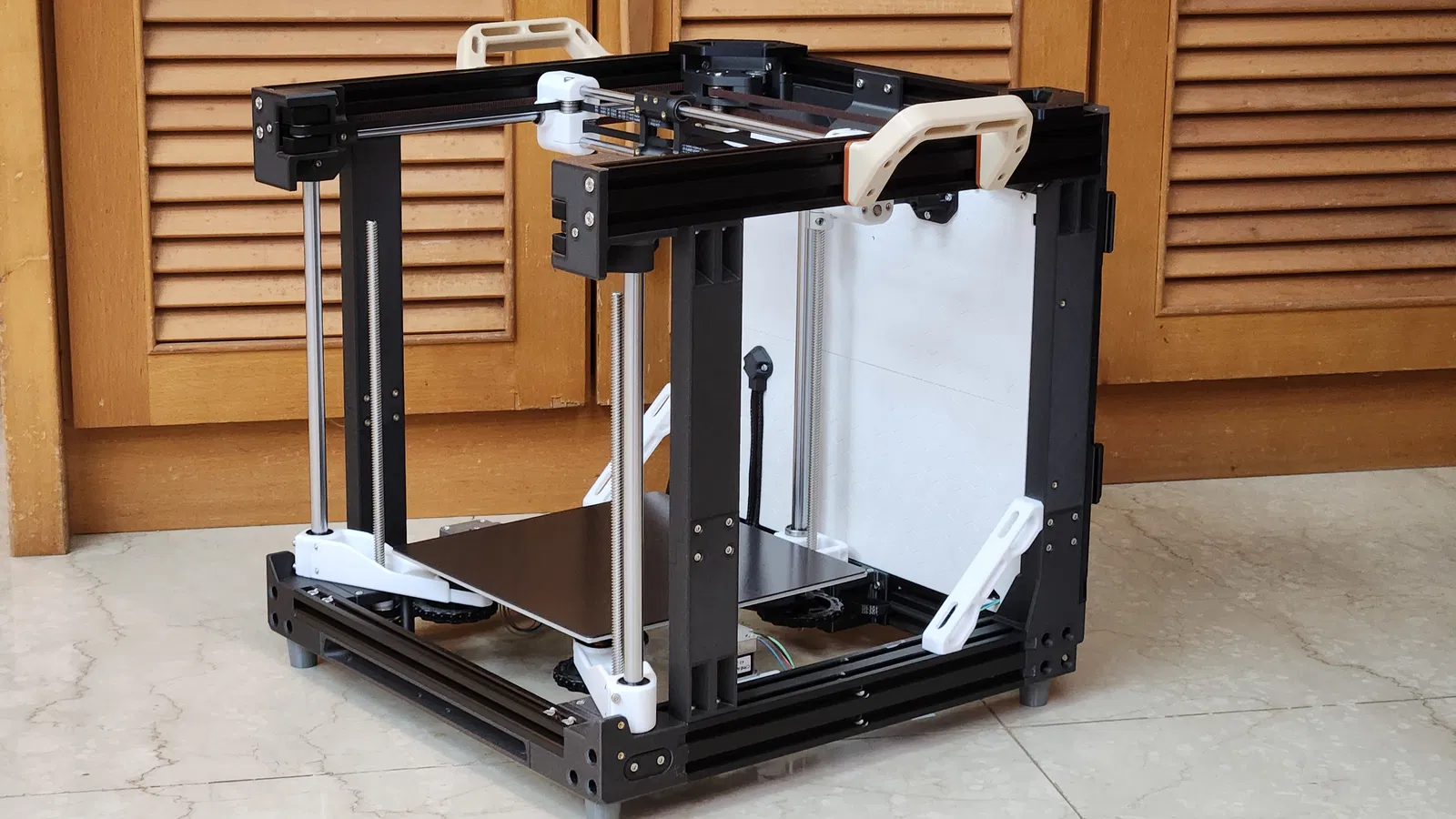

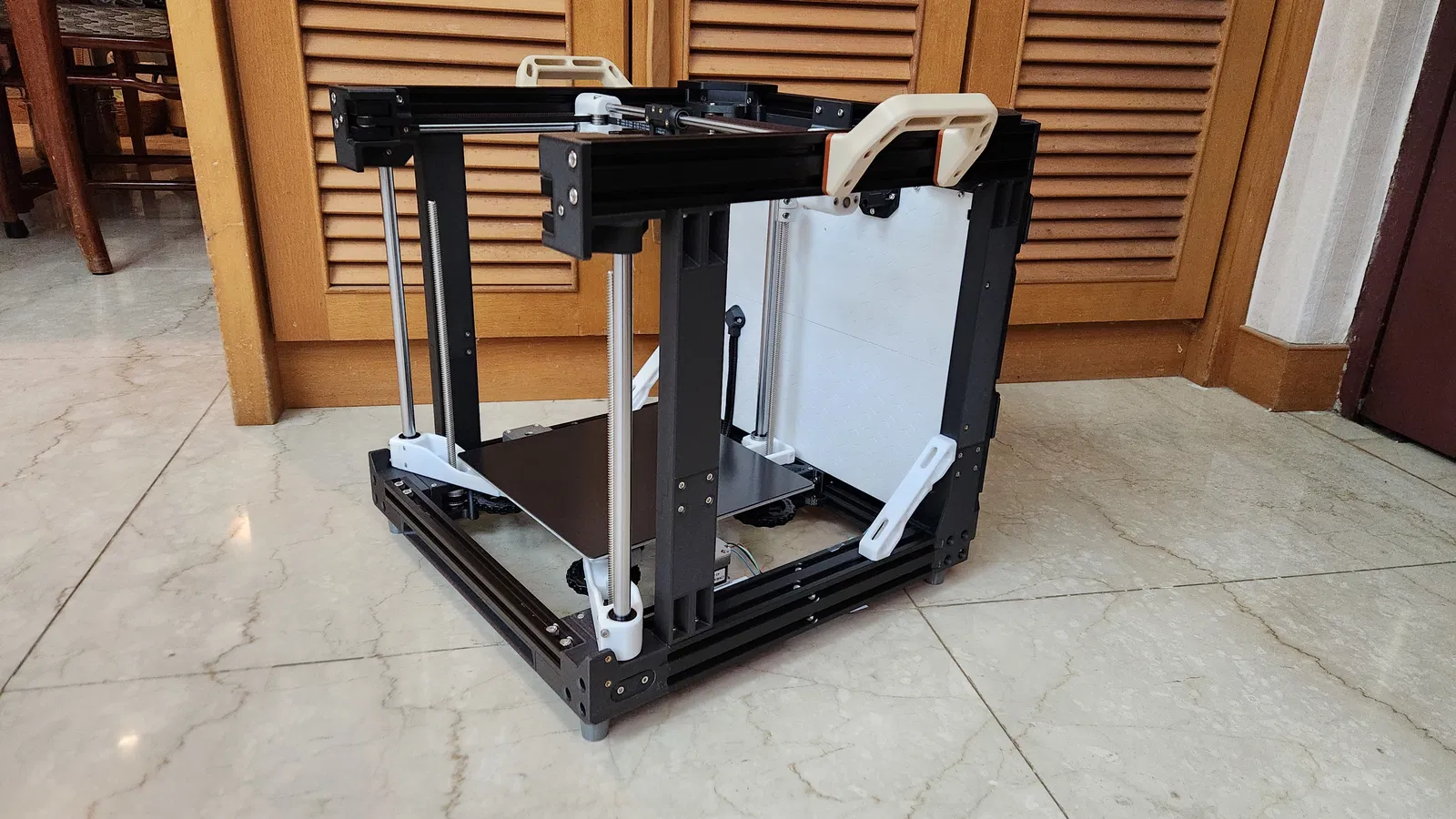

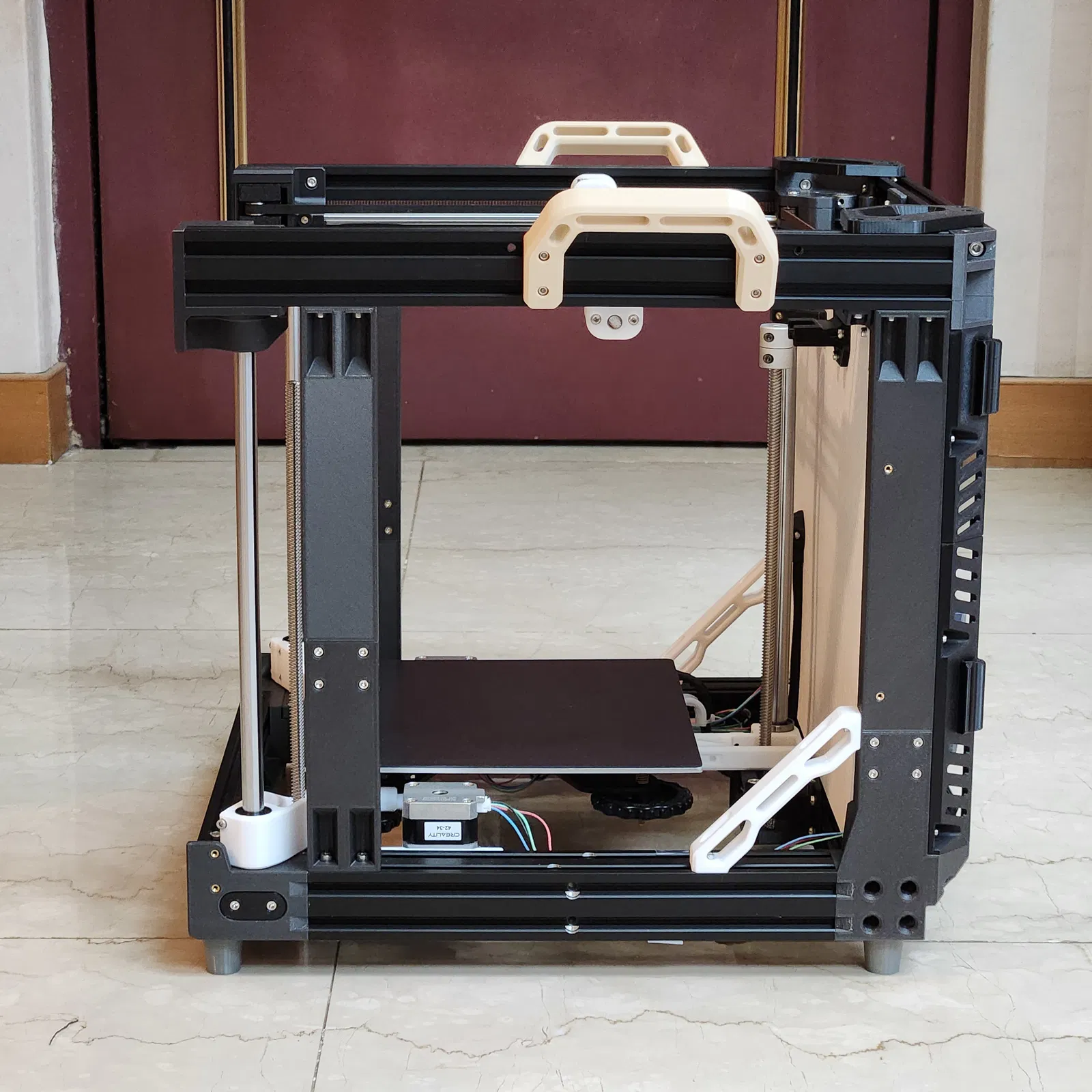

Vì vậy, mình thiết kế một khung trước in 3D theo phong cách “Printed verticals”. Mình không chắc thiết kế này có cải thiện hiệu năng in hay không, nhưng nó giúp tăng độ ổn định khi vận chuyển lên đáng kể và làm cho việc bảo trì phần khung trên dễ hơn rất nhiều.

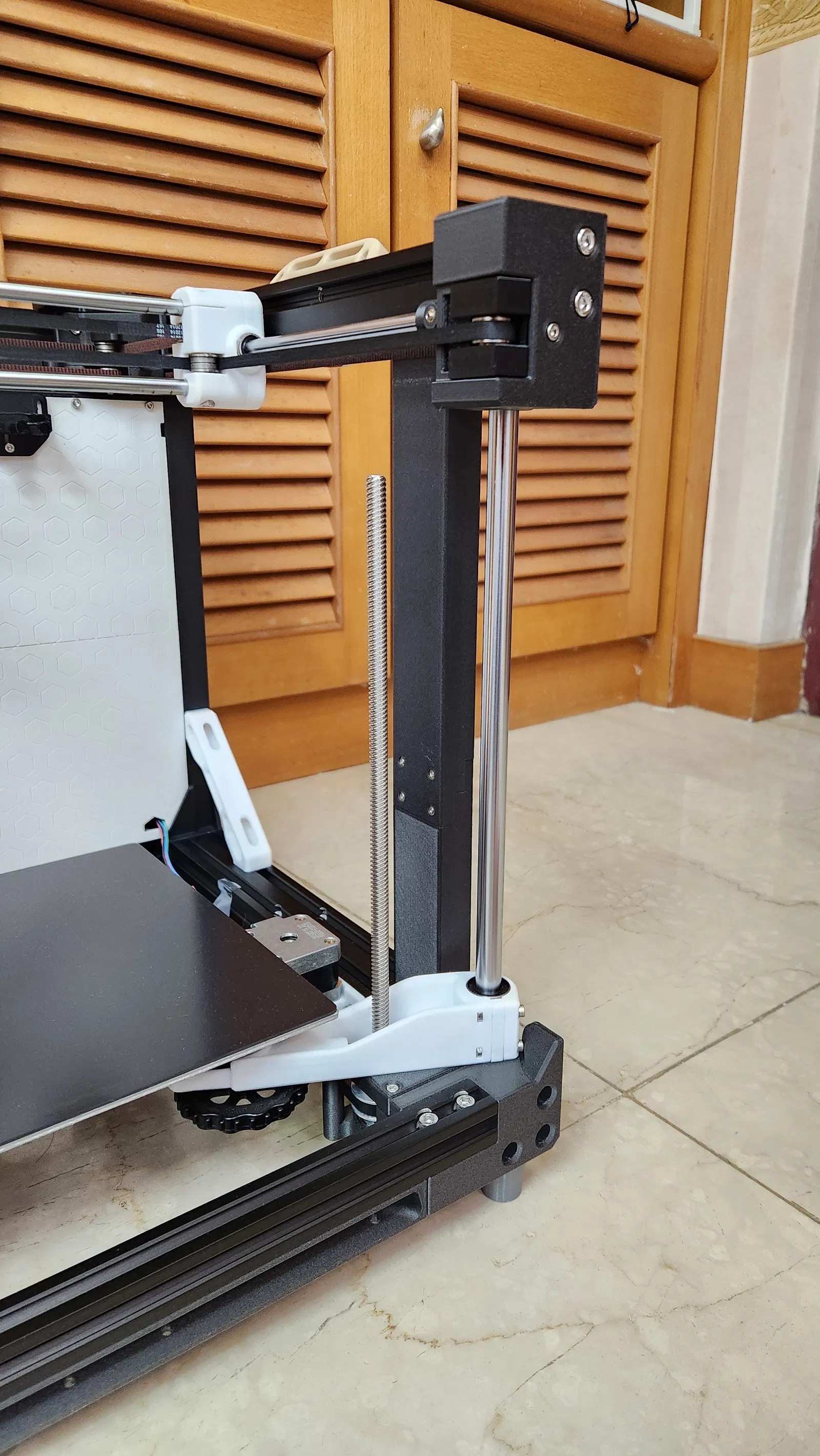

Anh/chị có thể nới lỏng các ty Z trục trước và hạ chúng xuống nhẹ một chút, cho phép bảo trì và chỉnh sửa mà vẫn giữ phần khung trên cố định chắc chắn—giống như vầy:

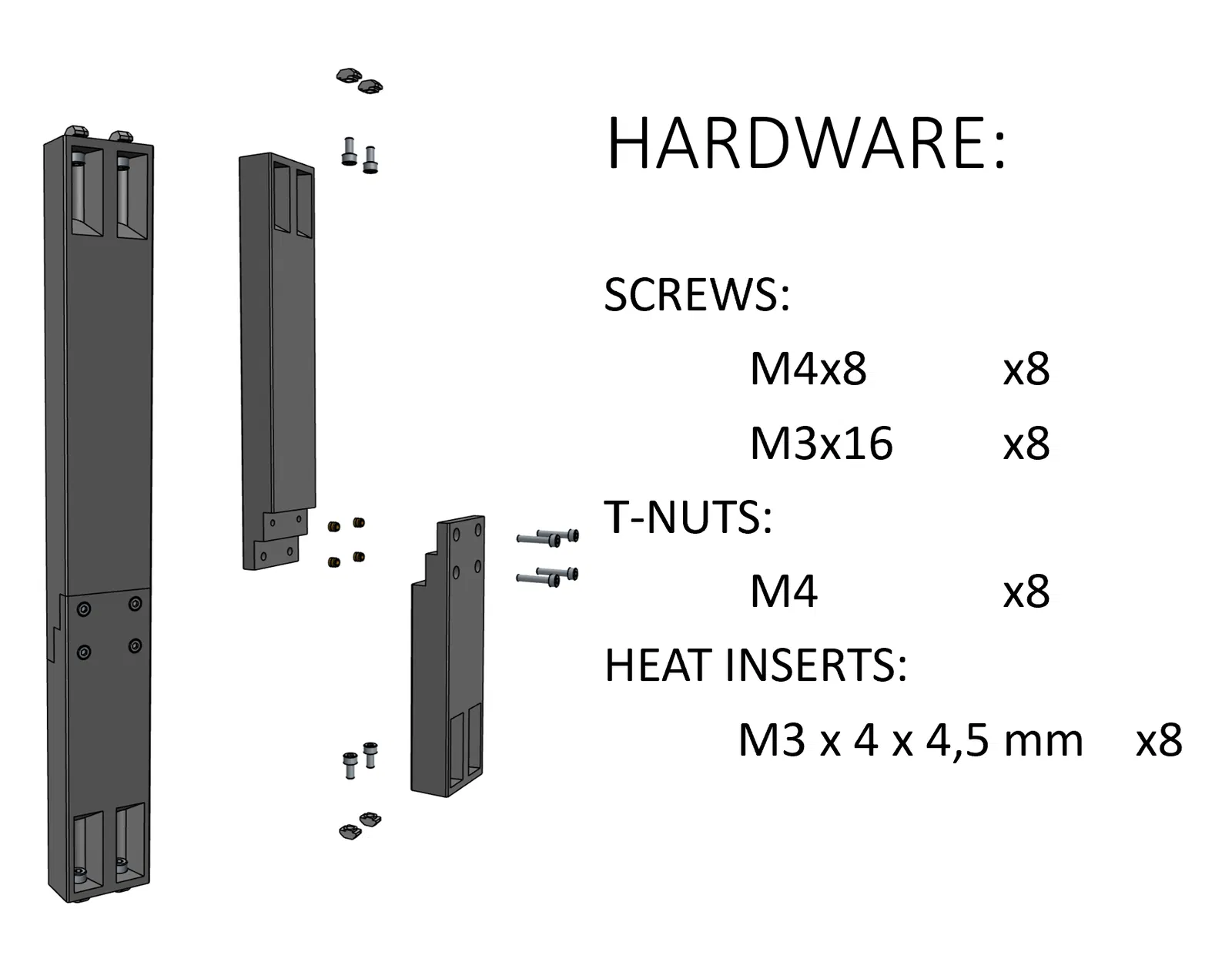

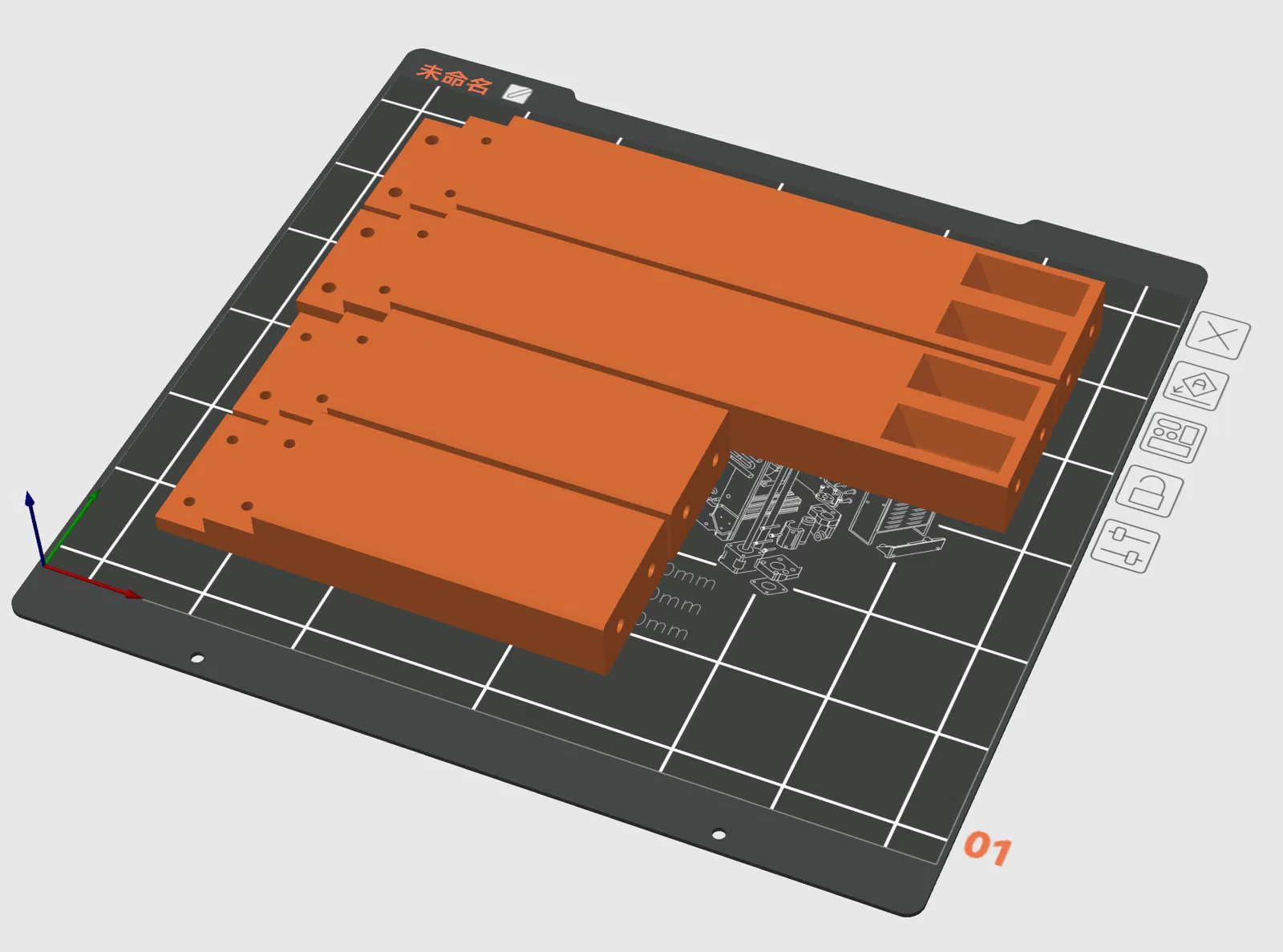

Mình đã dời các điểm liên kết của khung đứng phía trước lên cao hơn một chút, để nhiều máy in hơn có thể in tất cả các chi tiết trong một lần chạy. Ngoài điểm đó ra thì thiết kế vẫn đồng nhất với khung sau in 3D, nên khi lắp ráp có thể tham khảo trực tiếp khung sau.
