Ngàm gắn Bass Shaker Aurasound/Dayton Audio BST-1 cho nhôm định hình 8020
Bộ ngàm giúp gắn bass shaker Aurasound/Dayton Audio lên nhôm định hình 8020 (1515/1530). Có STL cho M4/M5 và file STEP. Khuyến nghị in infill cao để truyền rung tốt, dùng bu-lông button 5/16" cho centre plate.
Mô tả

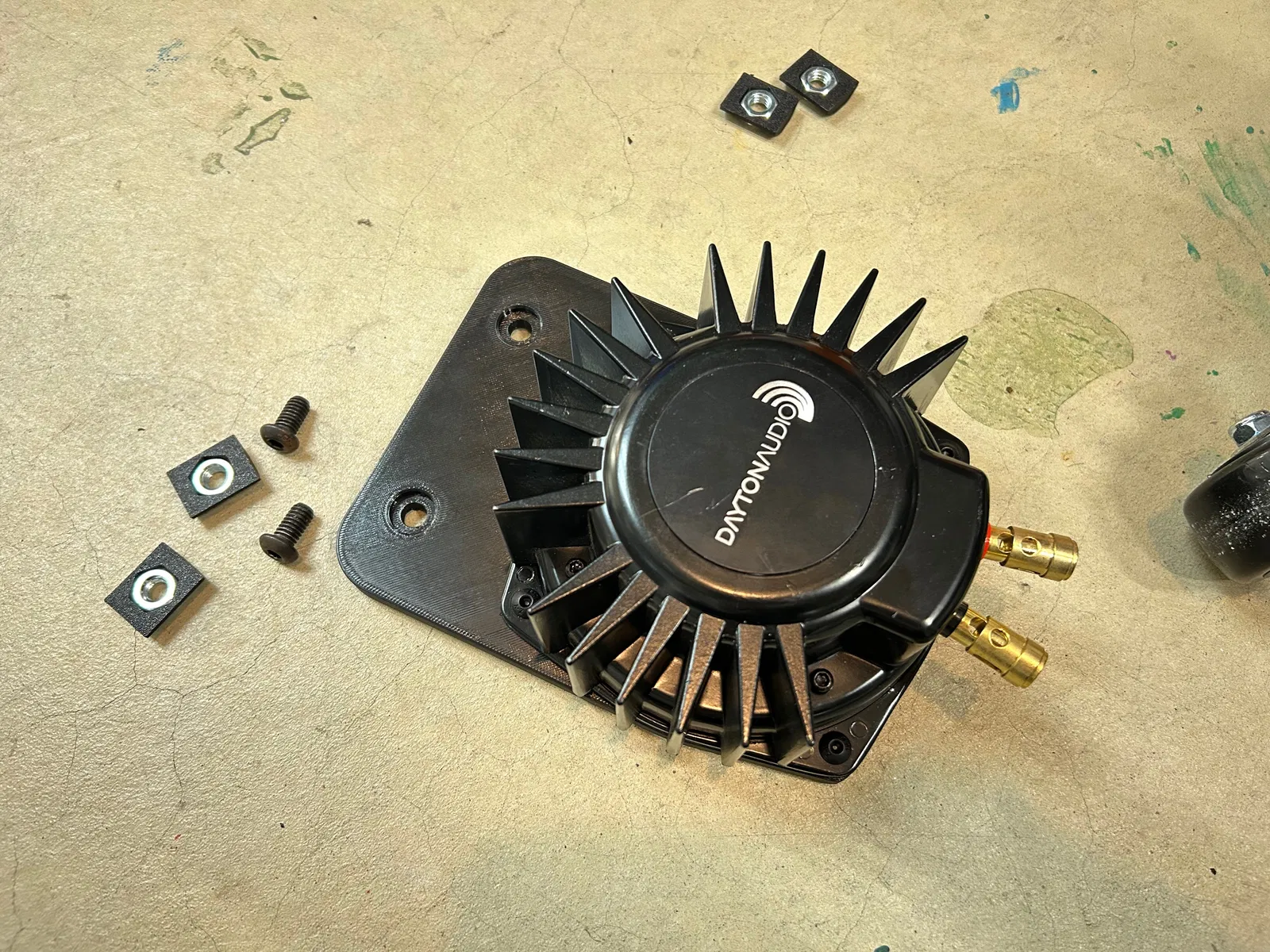

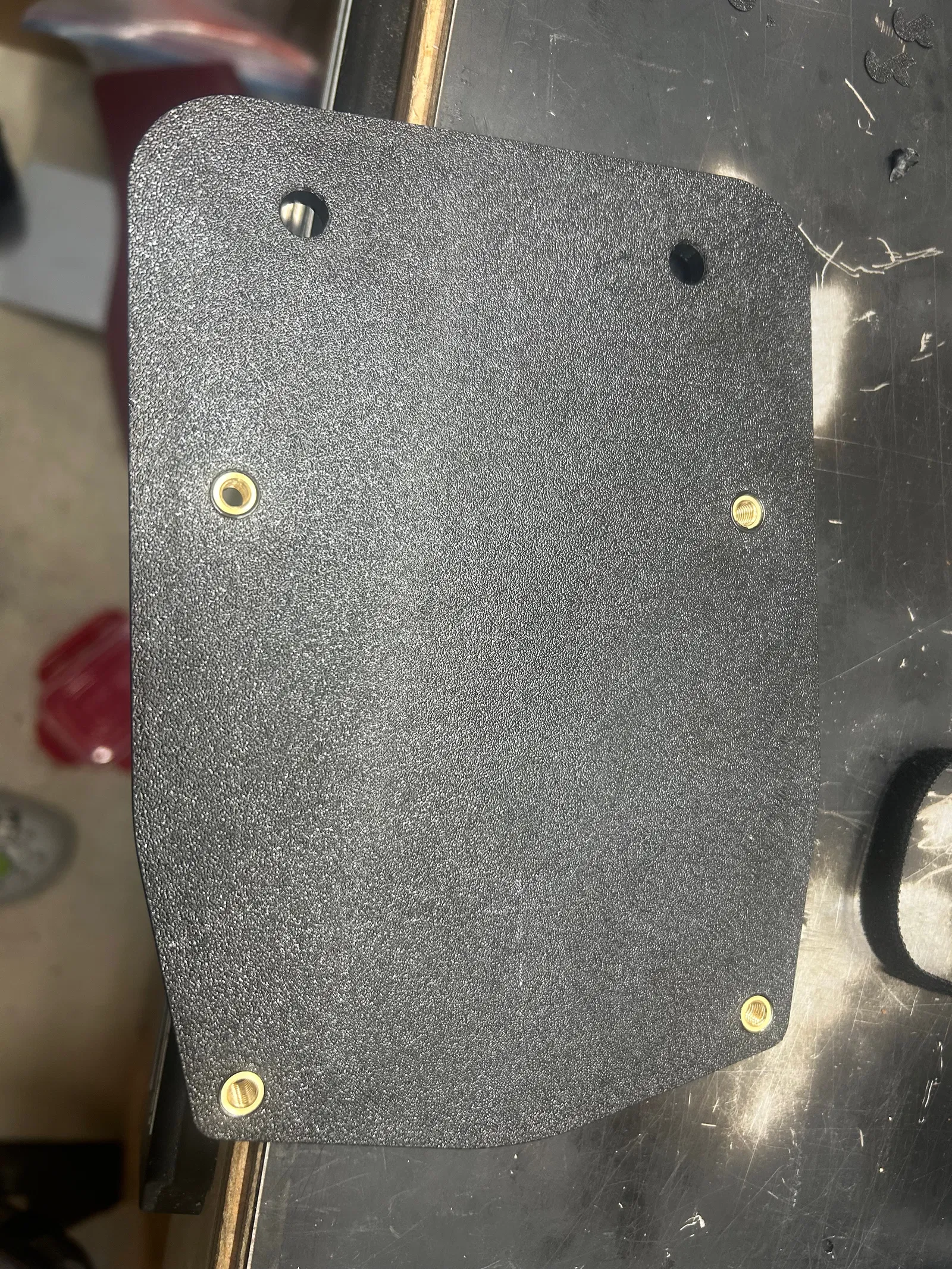

Giúp gắn bass shaker Aurasound hoặc Dayton Audio lên nhôm định hình (extruded aluminum). Bass shaker của mình có lỗ bắt bu-lông M5, và mình dùng M5 heat set inserts để cố định nó vào ngàm.
Mình có kèm STL cho cả ngàm bass shaker dùng M5 và M4, và có luôn file STEP. Bạn chỉ cần chọn đúng phiên bản phù hợp với nhu cầu của bạn.
Bạn cũng sẽ cần dùng bu-lông “button style” 5/16" để bắt tấm mount ở giữa (centre mount plate) vào rig, vì loại socket cap sẽ nhô lên và làm bass shaker không nằm phẳng được.
Có 3 kiểu:
- Center mount: bạn bắt tấm plate vào rig trước, rồi sau đó mới bắt bass shaker vào plate vì phần ngàm gắn rig nằm bên dưới bass shaker.
- Flat mount: gắn vào rig ở phía sau bass shaker.
- Two-sided mount: bắt vào hai bên thanh 8020 để cứng cáp hơn.
Mình đang dùng kiểu center và flat trên rig và thấy chạy ổn. Lưu ý là nên in với infill cao và wall count cao (mình dùng 80% infill và 5 walls) vì cần chi tiết đủ “đặc” để truyền rung tốt. Mấy cái mount này vẫn bền ổn trong vài tháng vừa qua.
