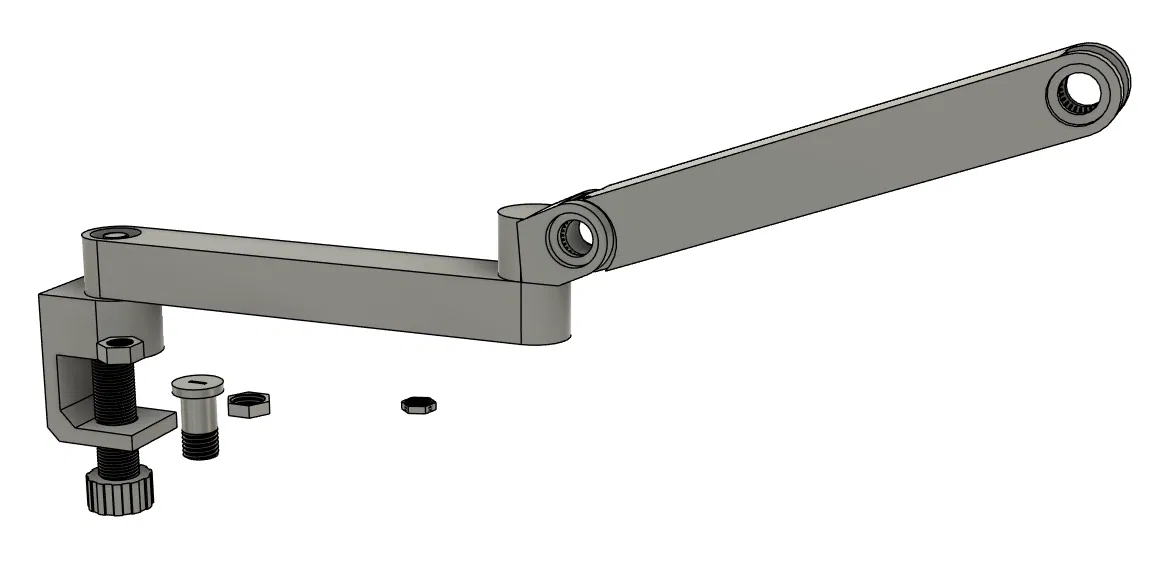

Tay Mic Low Profile Cứng Cáp Hơn (Sturdier Low Profile Mic arm)

Cảm ơn rất nhiều @NicolasB_1901586 vì mẫu gốc. Mình cần chỉnh vài chỗ cho đúng nhu cầu sử dụng của mình; mấy thay đổi này có thể hợp hoặc không hợp với máy in của bạn nếu tolerances của bạn tốt/xấu hơn. Mình in bộ này trên Ender 3 và CR10, cả hai đều đã calibrate bằng califlower. Tolerances nhìn chung giống bản gốc, 0.5mm, chỉ có vài ngoại lệ.

Các thay đổi chủ yếu để phù hợp với những máy in có tolerances hơi “rộng” hơn, dễ dùng hơn, và cho phép in với infil/walls thấp hơn để giảm khối lượng và thời gian in mà vẫn giữ được độ cứng cáp.

Danh sách thay đổi:
Thêm phần support bao quanh ở clamp (body 1) để ôm quanh arm, giúp phần pivot của arm chắc hơn
Thêm texture cho vít clamp (body 2) để bám tay, dễ vặn hơn
Thêm “teeth” cho các khớp pivot (body 4,5) để không bị trượt dễ dàng
Mở rộng khớp pivot (body 4,5) từ 20mm lên 20.5mm để phù hợp với phần teeth mới
Chỉnh lại ren bolt (body 6) cho phần hinges để phù hợp tolerances khi in
Làm rãnh đầu bolt to hơn, sâu hơn để dùng tua vít dẹt (flathead) (body 6)
Làm nut (body 7) cho bolt (body 6) dày hơn một chút
Thêm phần bám dạng hex cho dụng cụ siết nut (để siết body 7)

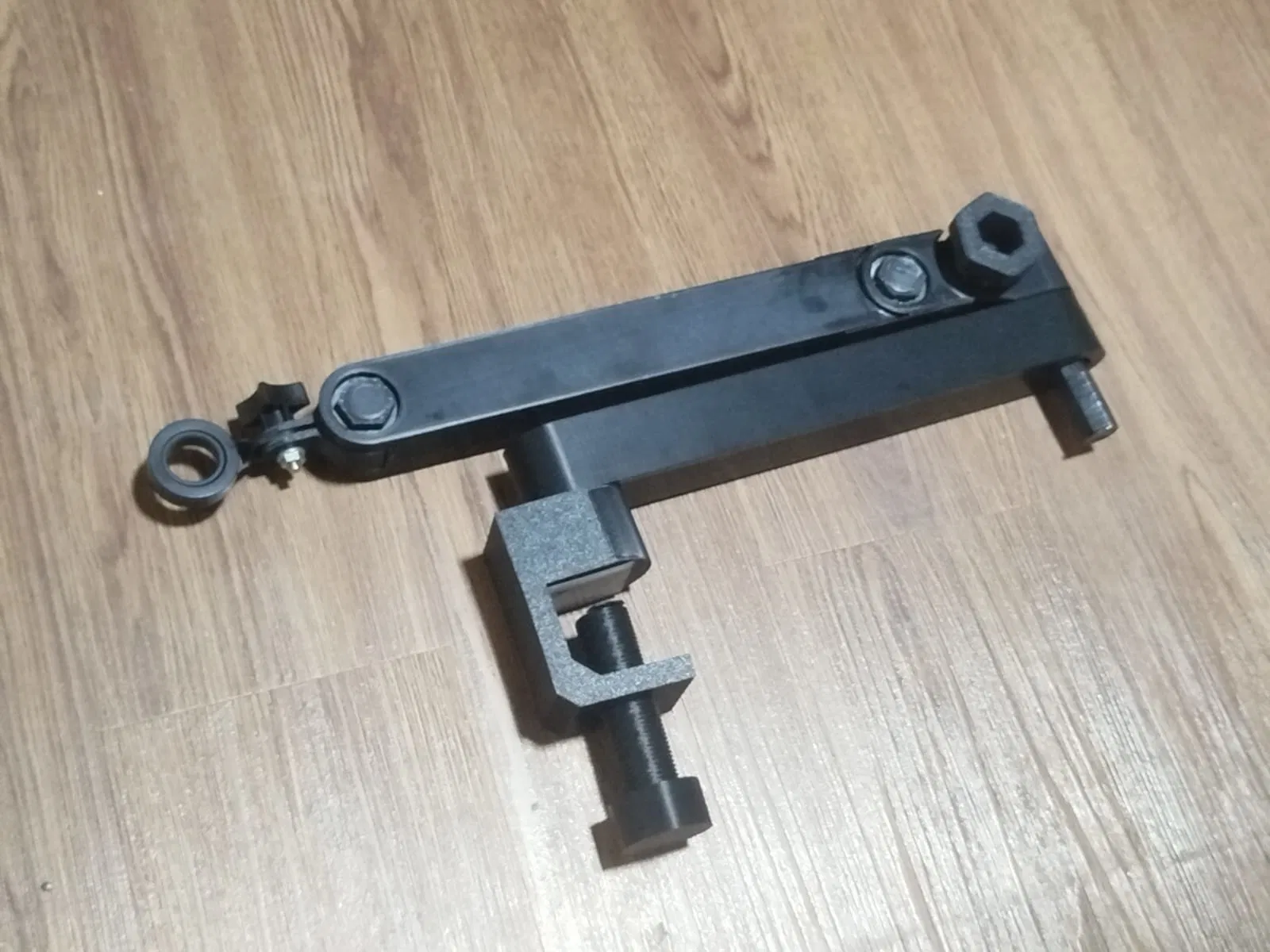

Mình cũng remix lại dụng cụ siết nut của bản gốc và thêm phần grip, đồng thời làm thêm end mount cho mic AT2020. Trong ảnh, mình làm một phiên bản ngắn hơn của arm mới rồi dán epoxy vào arm gốc để khỏi phải in lại cả cây arm chỉ để thêm pivot teeth.

Nut Tool with Grip:

Audio Technica AT2020 Mount Adapter:

Gợi ý cải tiến trong tương lai:
-Gia cố clamp thêm nữa, siết quá tay có thể làm clamp bị nở ra khá nhanh
-Thêm teeth ở mặt dưới đầu bolt của body6 để khỏi cần tua vít giữ không cho nó xoay
-Làm tool cho các loại nut khác; cá nhân mình thì dùng kềm là ổn
-Thêm grub screws theo phương vuông góc ở mỗi khớp pivot; cái này hay dùng trên monitor arm để kiểm soát độ xoay. Có thể bị dư nếu đã có cơ chế siết nut, nhưng mình thì thường không mua monitor arm nếu thiếu cái này, nên có thể áp dụng cho mic arm. Tuy nhiên sẽ phải làm grub screw nhỏ hoặc mua grub screw kim loại nên mình thấy hơi phiền
-Hirth Joint pivots? Có thể thú vị để thử, nhưng chắc sẽ phiền vì phải tháo bolt gần như hoàn toàn chỉ để chỉnh vài độ
-Mở rộng lỗ phía dưới của primary arm body3 để dùng cùng loại nut dày cho cả ren ở clamp và ren phía dưới của arm. Có thể ban đầu người ta không làm vậy để đảm bảo support cho pivot? Mình để y như cũ vì mình ổn với nut nhỏ hơn, nhưng đúng là hơi khó chịu một chút
-Some form of self locking nut alternative cho những ai muốn để arm cố định trong thời gian rất lâu
