Kit Card Mitsubishi Lancer Evolution 4 (Evo IV) – In & Lắp Ráp

Cập nhật 26.05.2024:
Đã thêm phiên bản in multicolor 4 màu (AMS & MMU).

Tóm tắt

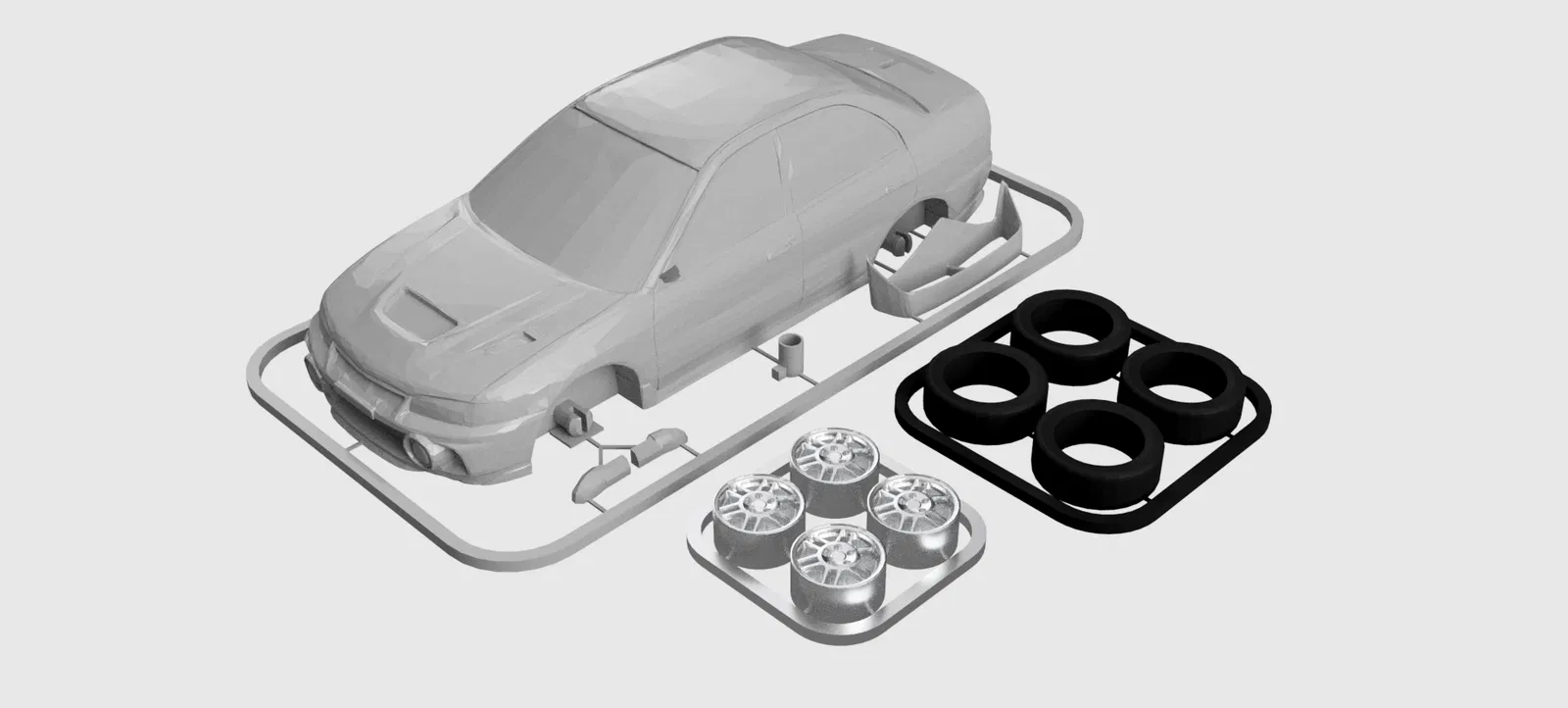

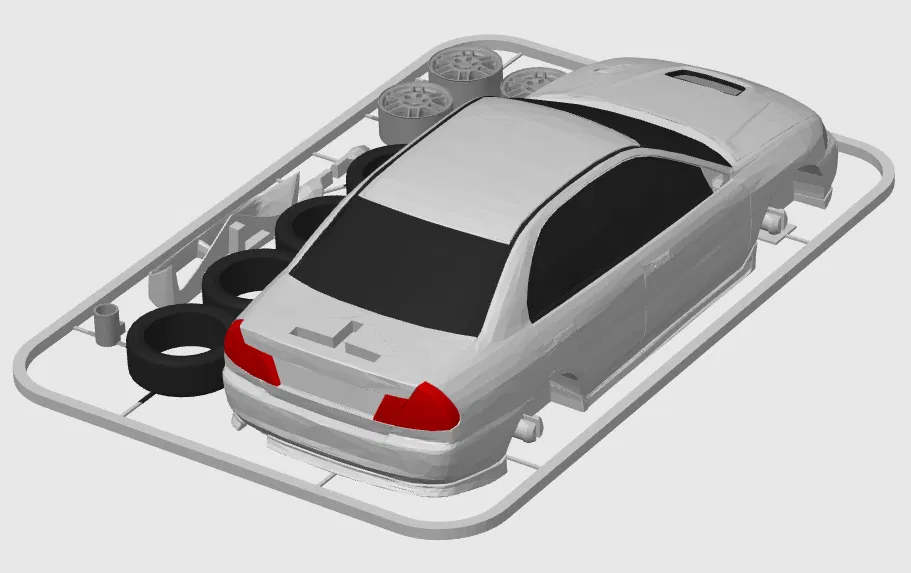

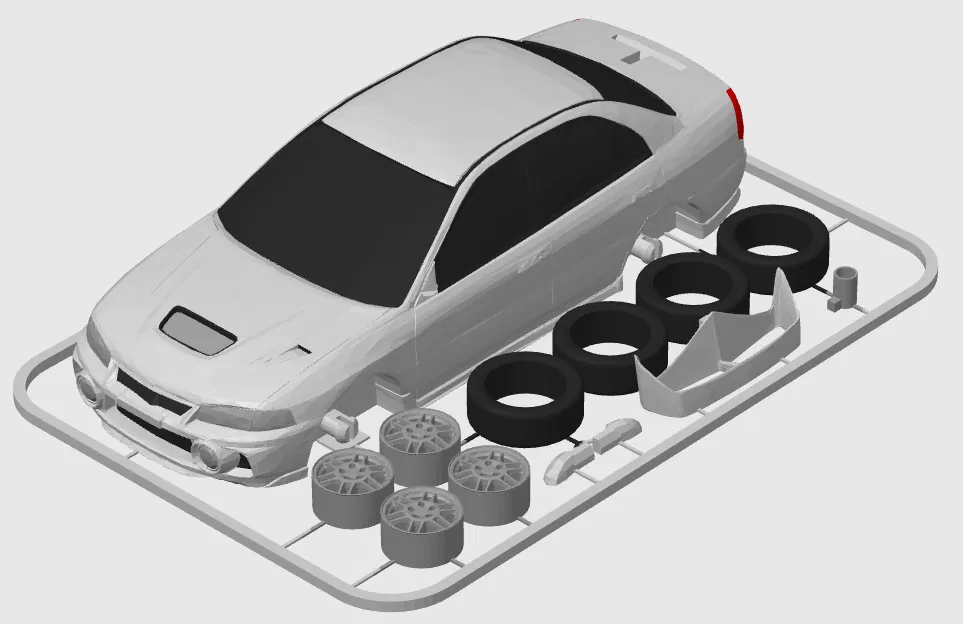

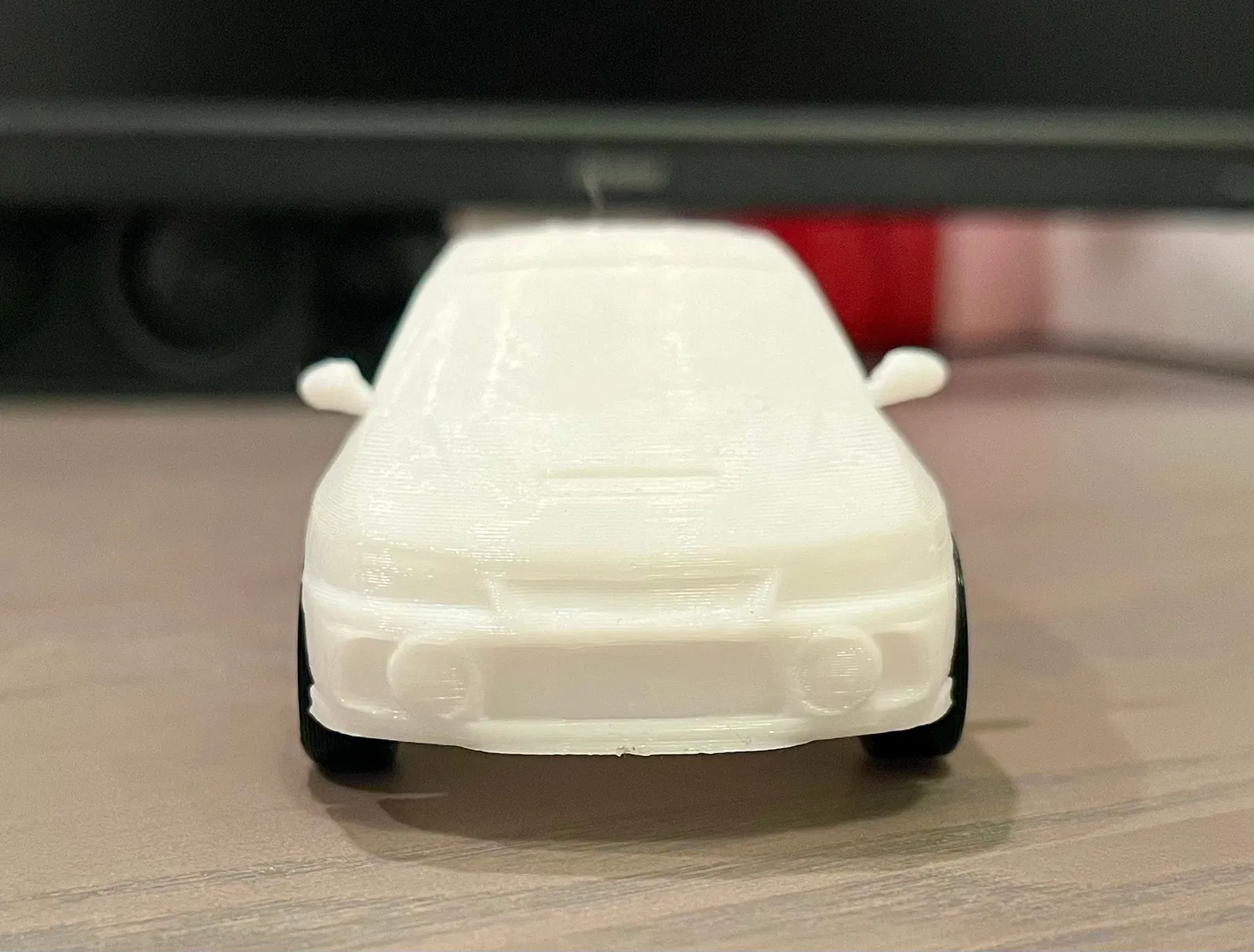

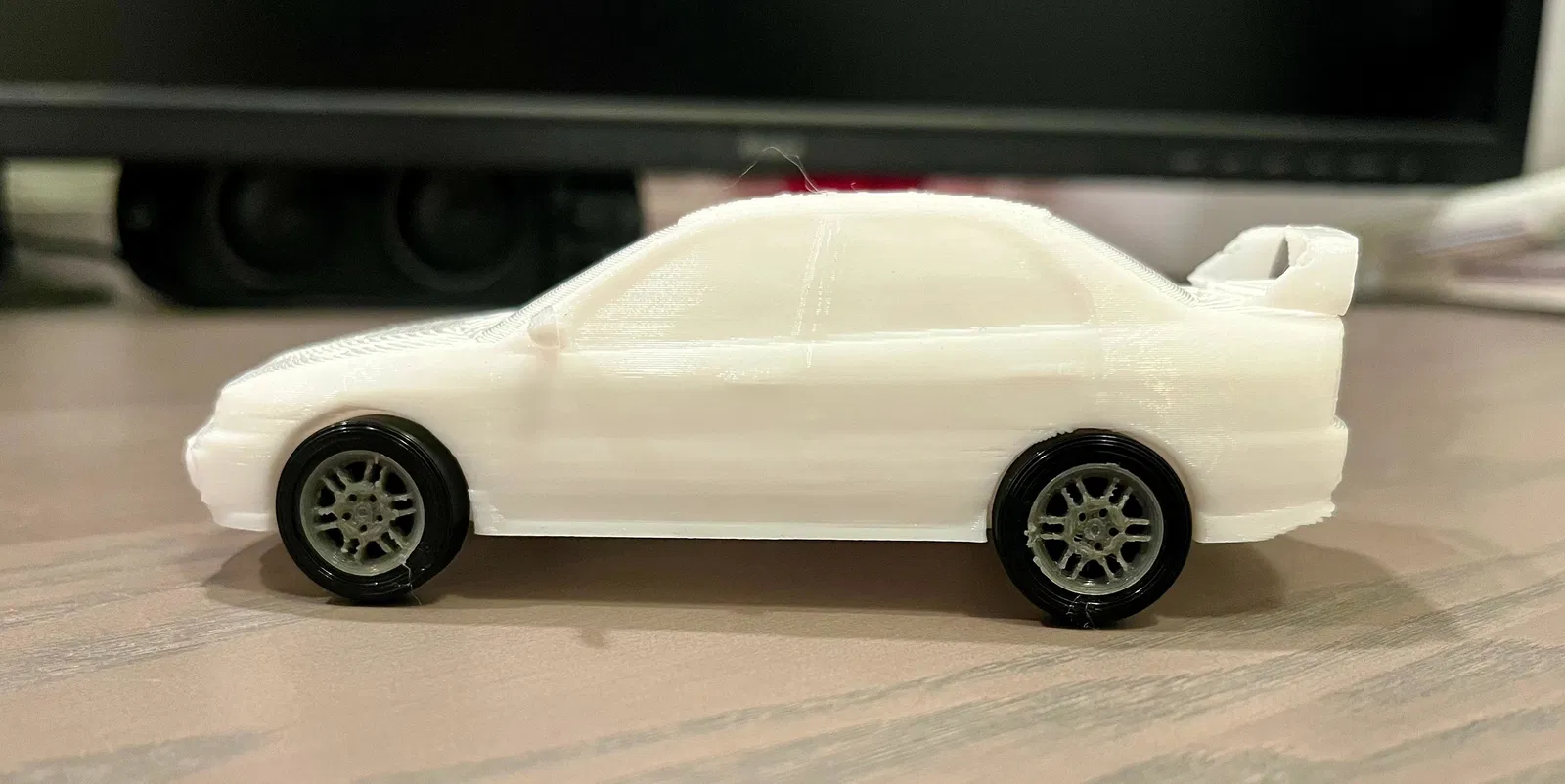

Đây là mô hình Mitsubishi Evo 4 (Lancer Evolution IV) theo kiểu kit / gift card. Bạn sẽ thấy được một số chi tiết đặc trưng. Có kèm cánh gió và ống xả rời (MỚI!).
Sau khi in xong, có thể lắp ráp nhờ các ngàm/khớp nối tích hợp sẵn.
Bánh xe có thể xoay, nhưng xe sẽ không lăn.

Phiên bản
Bộ đầy đủ có sẵn dưới dạng file STL cho bản in 1 màu.
Ngoài ra có file 3MF với màu được thiết lập sẵn dành cho người dùng AMS hoặc MMU.
Nếu không dùng các file đó, bạn cần in riêng phần thân xe, mâm và lốp.

In ấn
Nên in với layer height 0.15 hoặc thấp hơn để lên chi tiết rõ hơn. Mình đã in bản của mình ở layer height 0.2mm.
Không cần support.
Dùng 3 perimeters và 10% infill.

Hậu xử lý
Các thanh giằng nhỏ có thể cắt bỏ rất nhanh và sạch bằng kềm cắt.
Vui lòng tháo phần support được thiết kế sẵn dưới trục bánh trước.

Lắp ráp
Bộ kit này lắp rất dễ. Tất cả các chi tiết khớp với nhau rất chuẩn.
Bôi chút mỡ vào lỗ ở mâm để bánh xe xoay nhẹ hơn.
Nếu có chi tiết nào lỡ bị lỏng, có thể dùng keo siêu dính (superglue). Trường hợp này có thể gặp ở phần cánh gió.

Kích thước

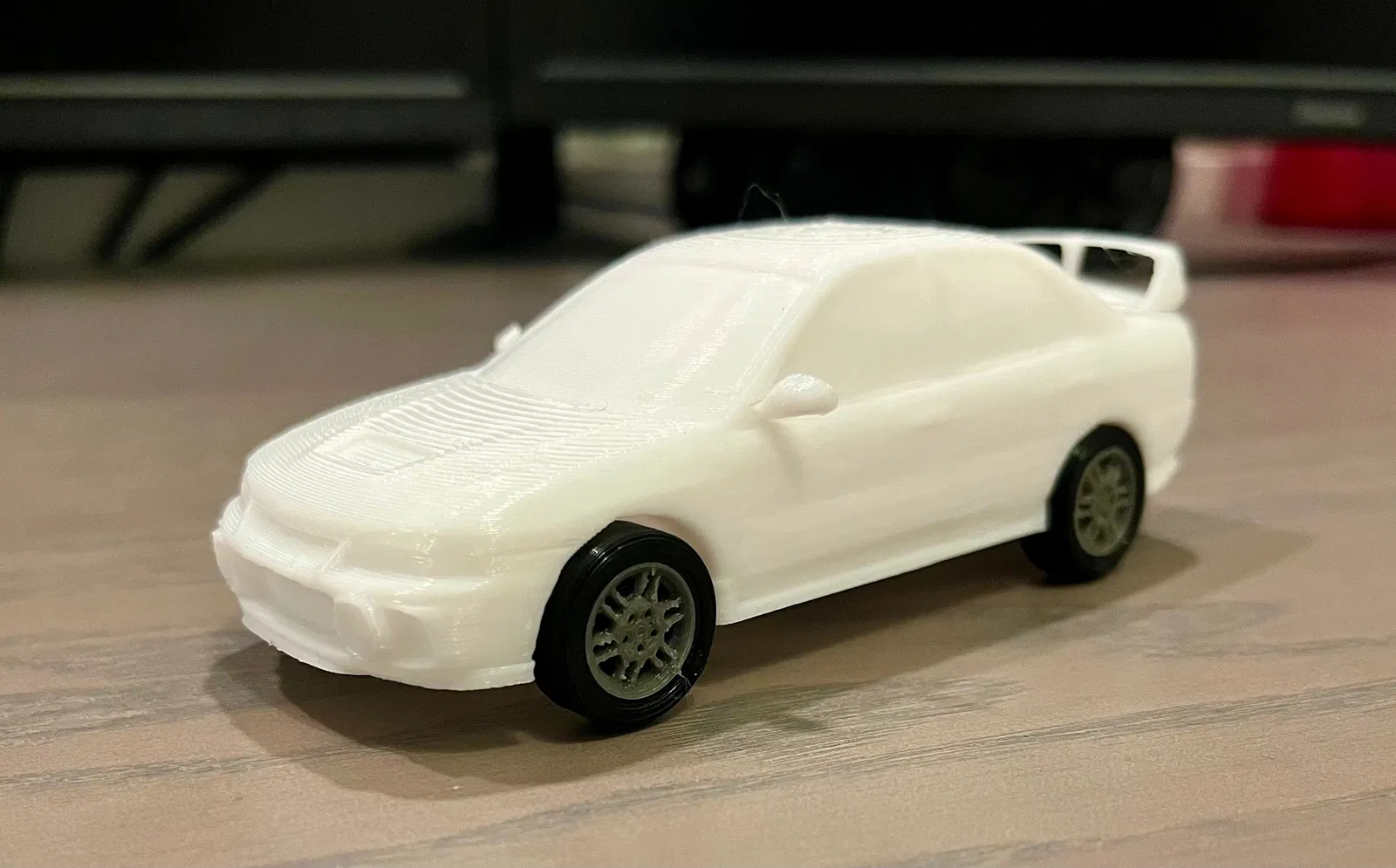

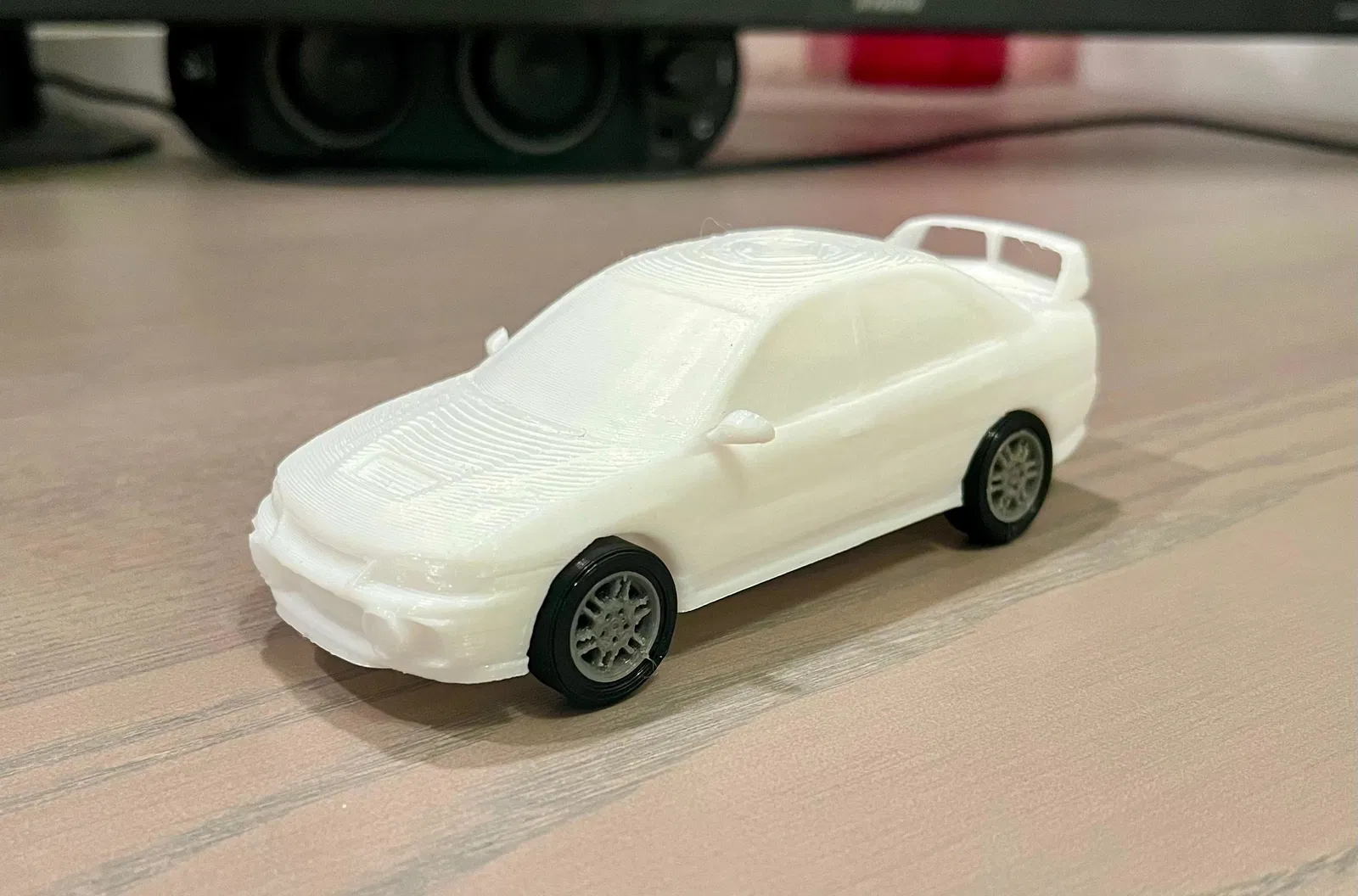

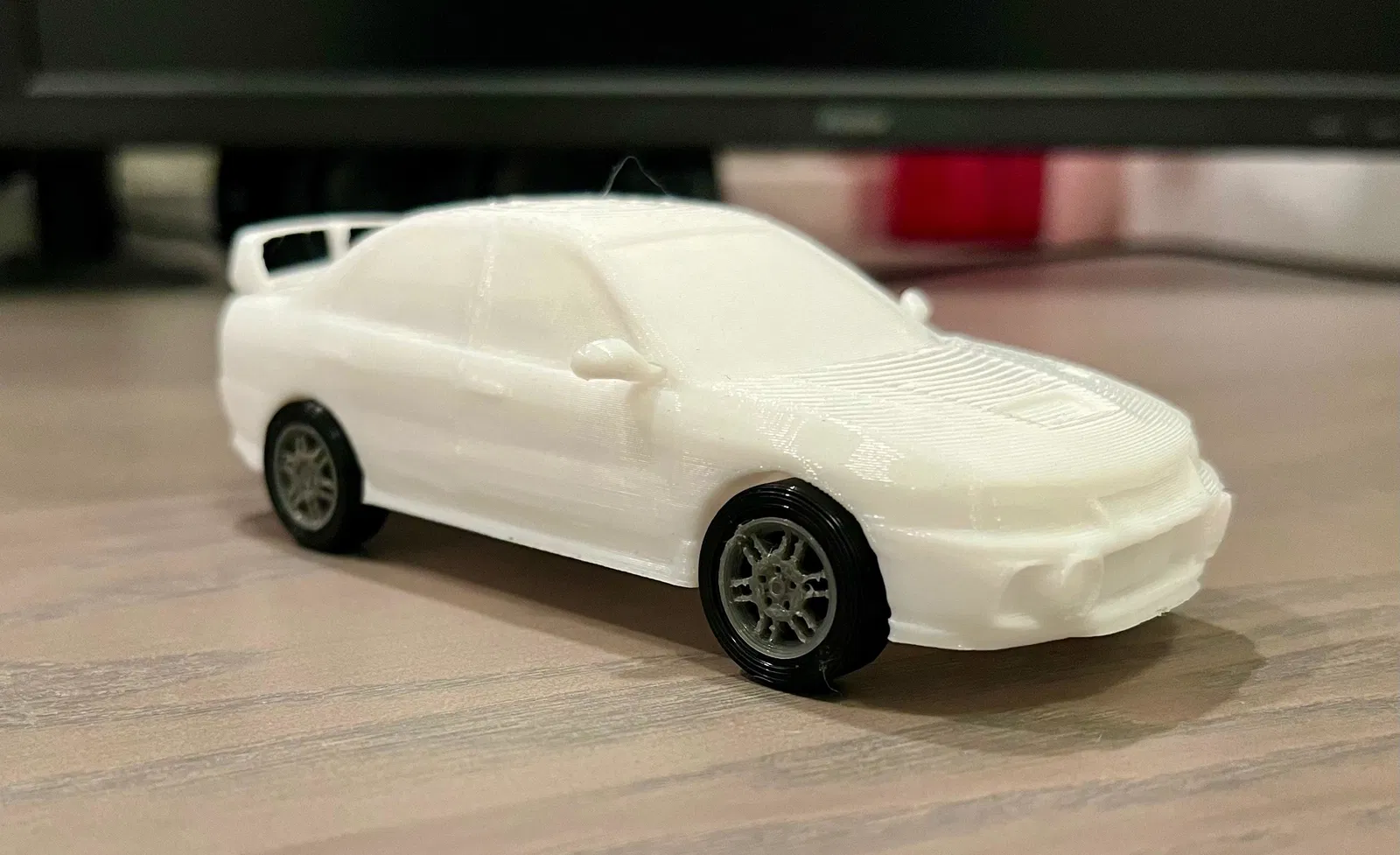

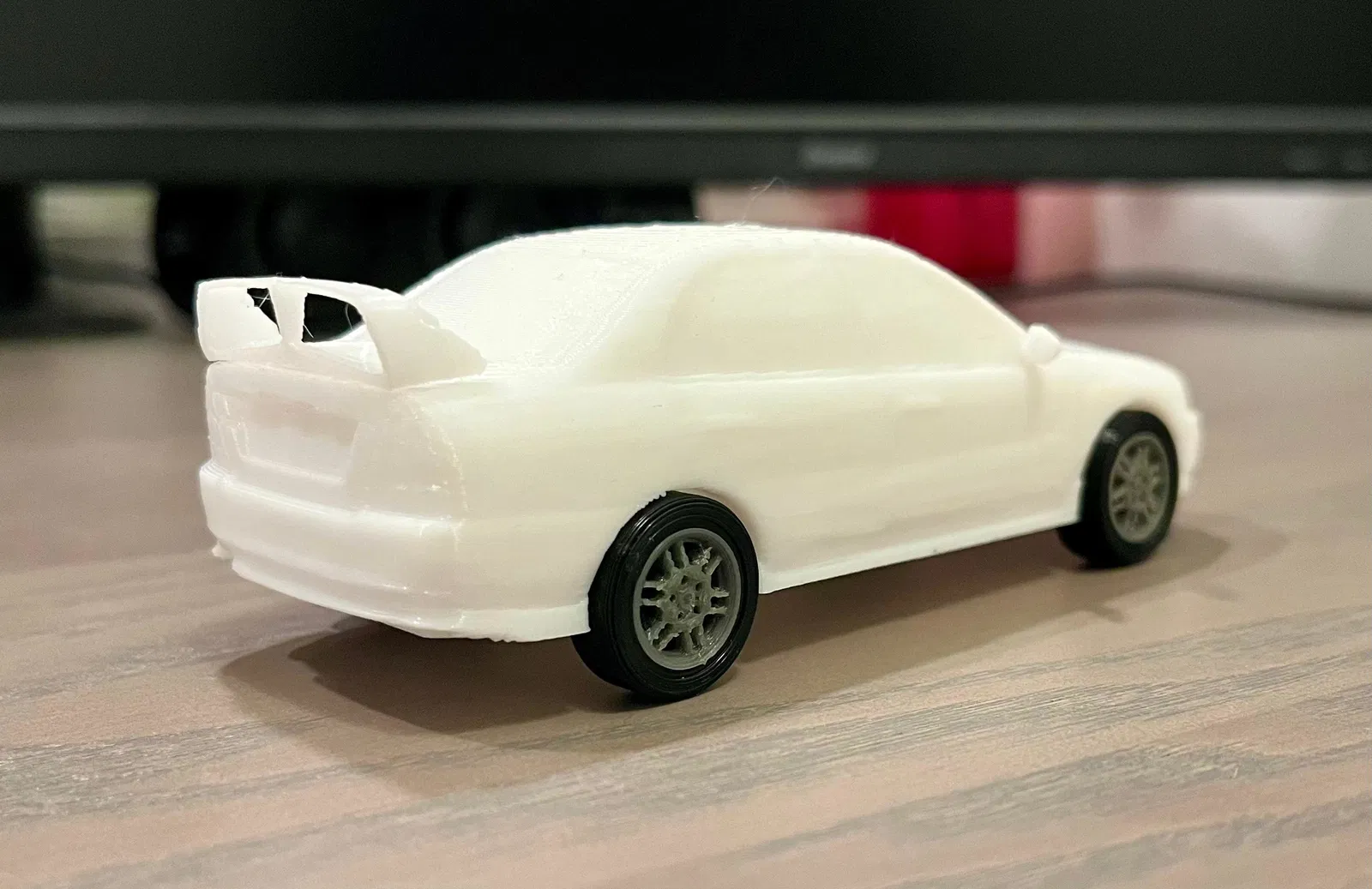

Mô hình sau khi lắp hoàn chỉnh có kích thước như sau
Cao: 45mm
Dài: 134mm
Rộng: 58.5mm (tính cả gương chiếu hậu)

Bản kit card “complete set” khi in sẽ có kích thước
Cao: 36.3mm
Dài: 147mm
Rộng: 100mm
Việc scale chỉ nên trong phạm vi nhỏ do dung sai.

Các mẫu khác
Mình cũng sẽ cố gắng đăng thêm các mẫu xe khác. Nhớ theo dõi nha!

Hy vọng bạn cũng vui khi in và lắp ráp như mình :-)
