Bộ tăng đai trục Y Prusa i3 MK4s đơn giản (bản trục idler 3mm & 5mm)

Heyho :)

Mình chia sẻ một bộ tăng đai (tensioner) cho dây đai trục Y.
Mình đã tự test ít nhất 4 thiết kế khác nhau nhưng chưa cái nào thật sự ưng. Hoặc là thiết kế quá cồng kềnh, in không “ngon”, phải khoan lỗ, hoặc biên độ điều chỉnh quá nhỏ.

Vậy nên đây là ưu điểm của bản mình làm:

• Thiết kế gọn, nhìn “slim”.
• Tối ưu để in FDM.
• Biên độ điều chỉnh rất lớn.
• Thiết kế cho nhiều loại idler khác nhau.
• Không cần khoan lỗ.
• Không phải chuẩn bị thêm linh kiện lặt vặt.

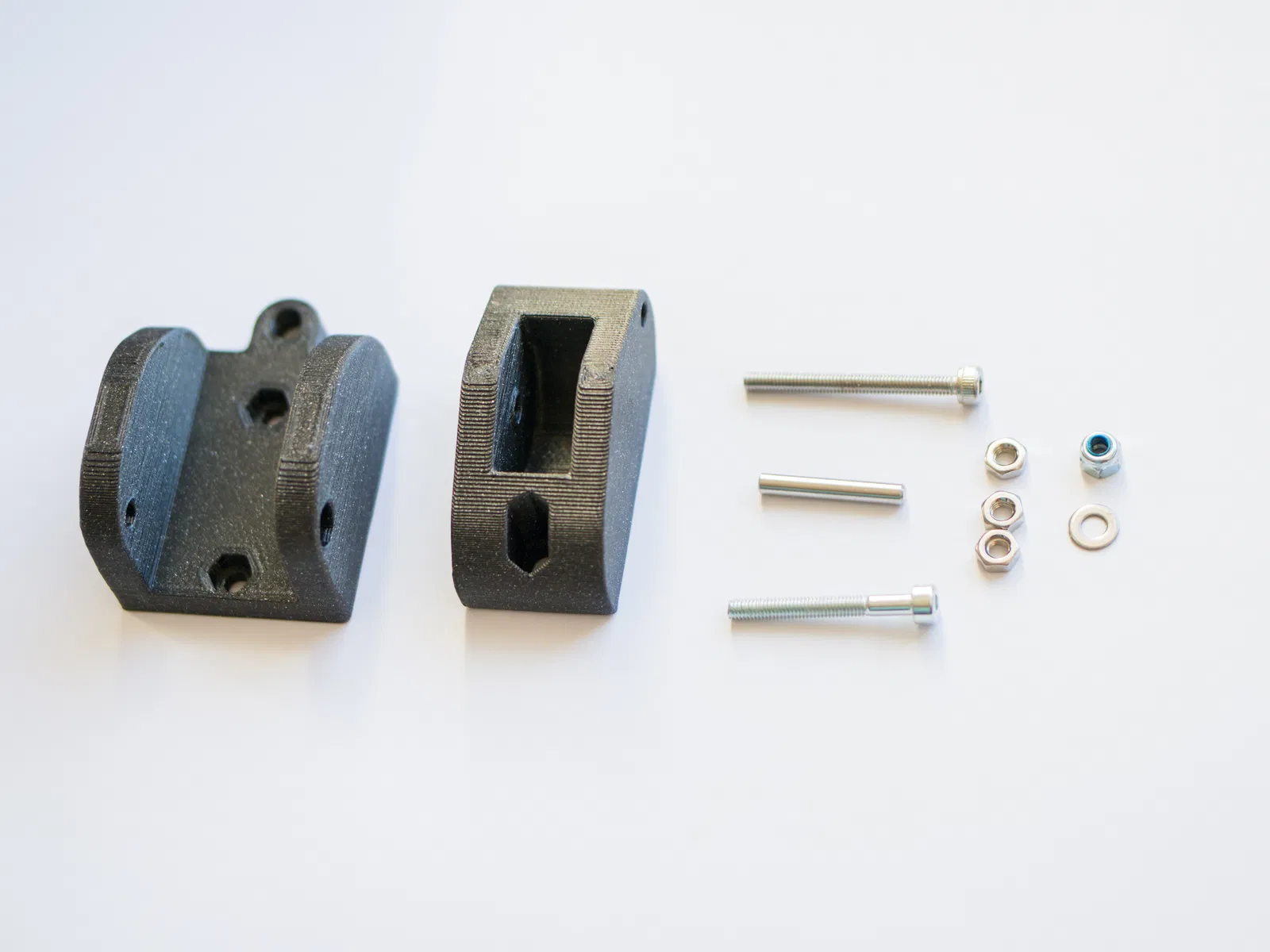

Bạn sẽ cần các phần sau:

standard & slim đều có thể in cho trục idler 3 mm hoặc 5 mm.

Belt tensioner standard

Với bản standard, bộ file đã tính để dùng đủ linh kiện, bạn không cần phải tự chế thêm gì.

2 x vít M3 x 10 mm

1 x vít M3 x 25 mm (dài 20 - 30 mm cũng ổn)

1 x vít M3 x 30 mm

3 x ê-cu M3

1 x ê-cu M3 nylon lock (ê-cu tự hãm)

1 x long đền M3 (tuỳ chọn)

1 x trục (Axis) 20 mm x 3 mm

1 x Belt Idler

Belt tensioner slim

Thay vít M3 x 30 mm bằng vít 25 mm.

Thay trục 20 mm bằng trục 17 mm.

Hướng dẫn lắp ráp:

1. Chuẩn bị đủ đồ nhé :)

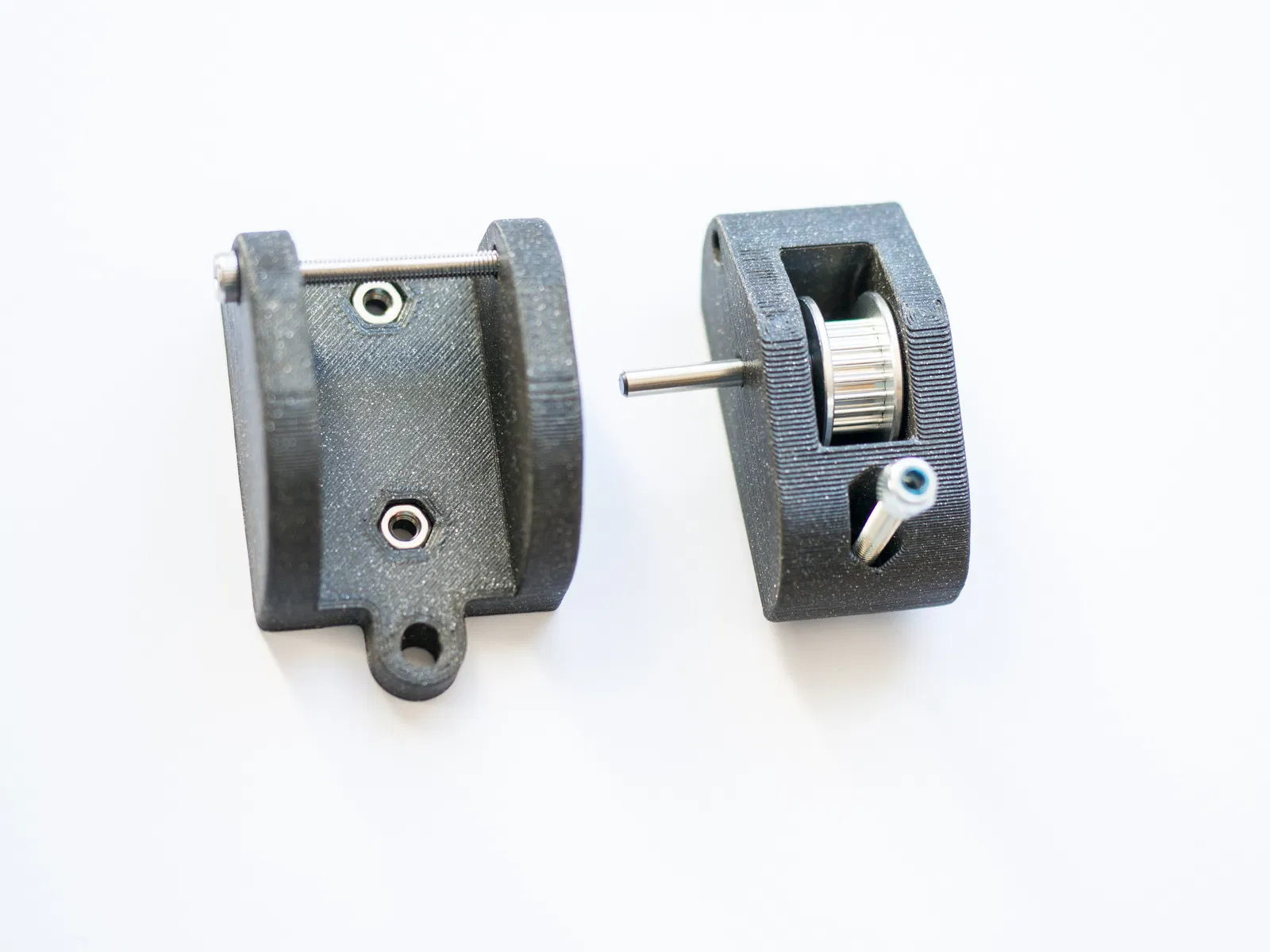

2. Nhét 3 ê-cu M3 vào tấm back plate.

3. Lắp phần front vào back plate và siết bằng con vít dài.

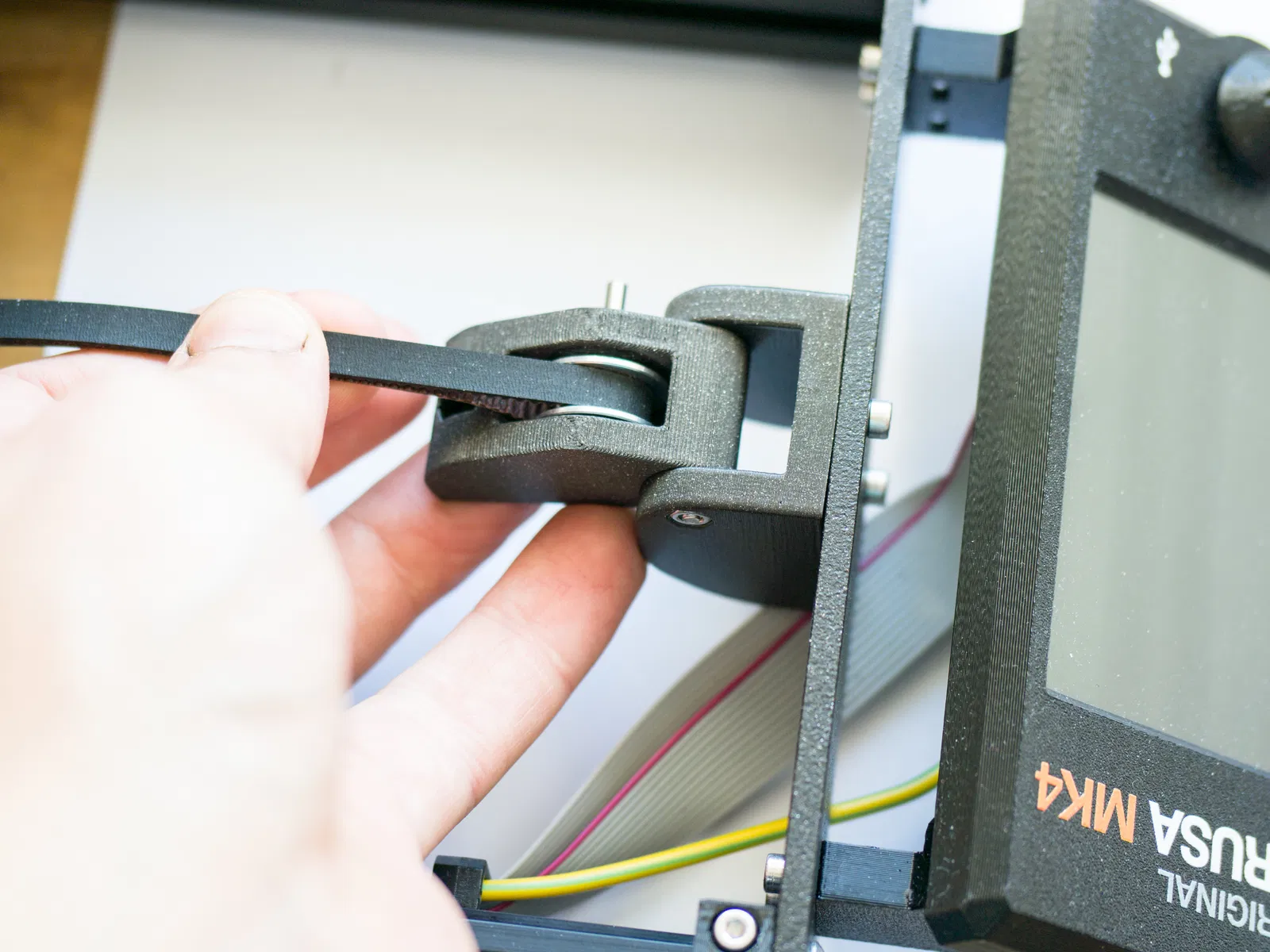

4. Lắp dây đai + idler rồi cố định bằng trục (bước này làm sau cũng được).

5. Luồn vít M3 x 25 mm kèm long đền vào back plate và bắt với ê-cu nylon lock ở phía front part.

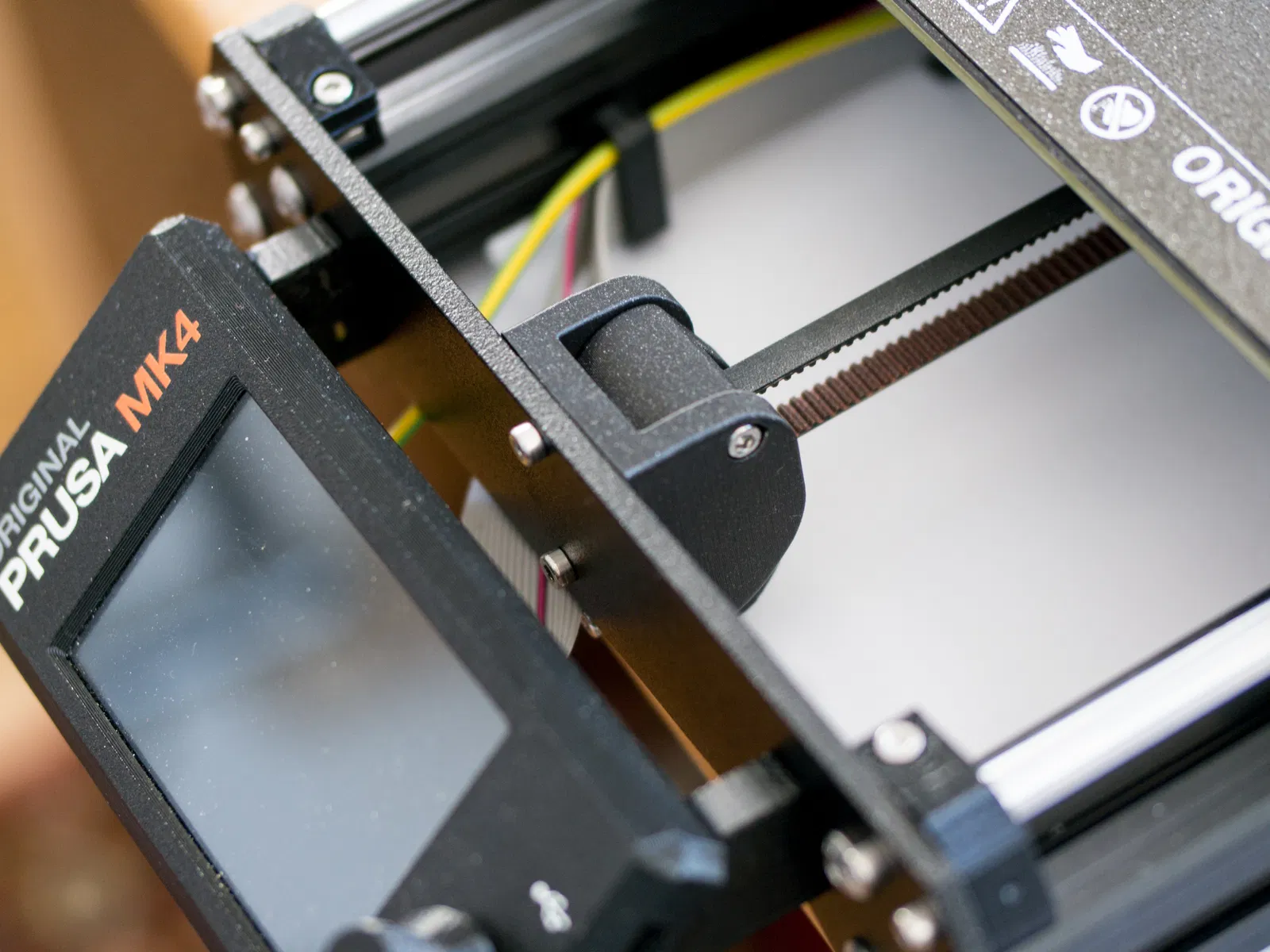

6. Bắt cả cụm vào khung bằng vít M3 x 10 mm.

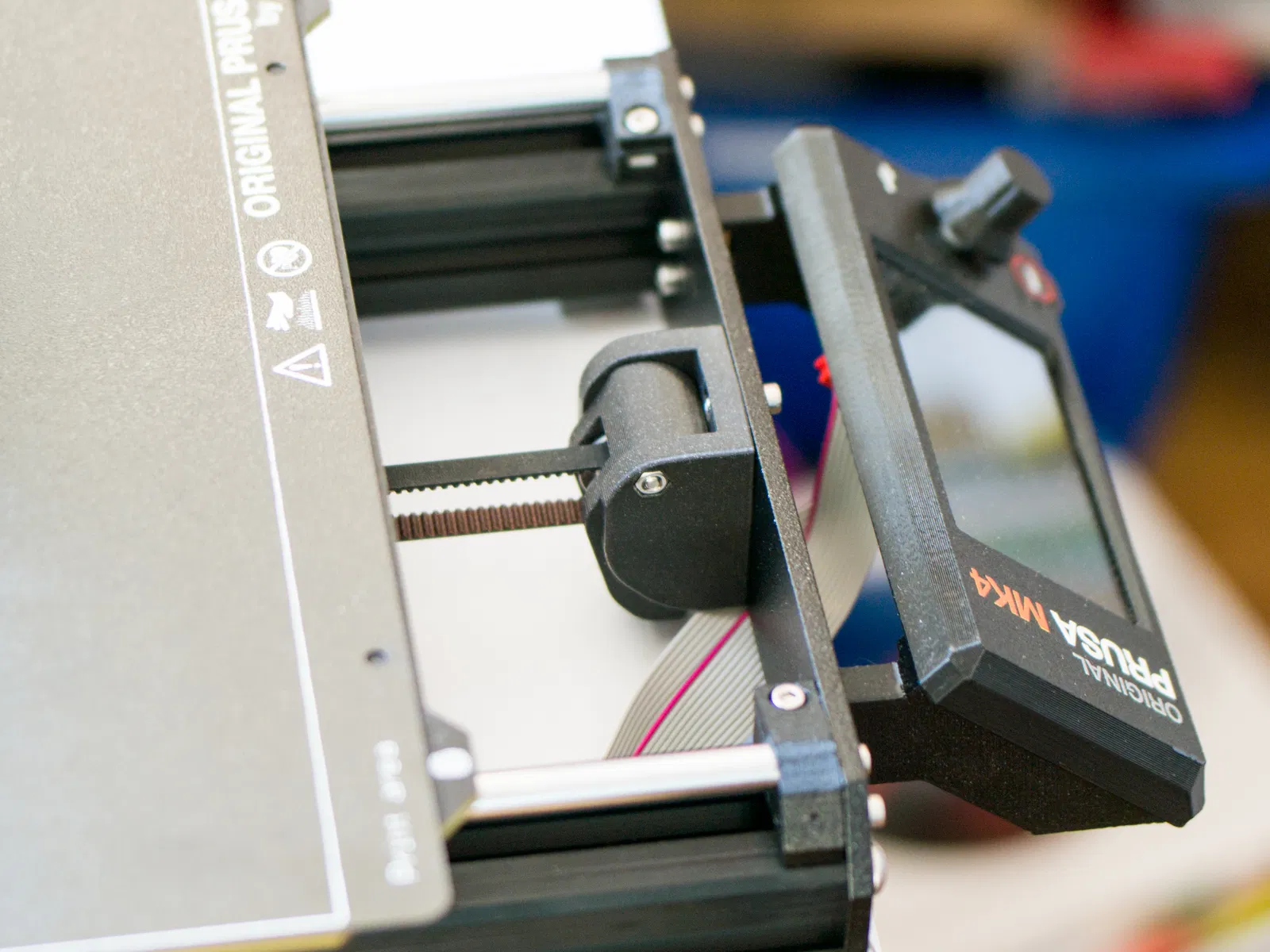

7. Chỉnh độ căng dây đai bằng tensioner mới.

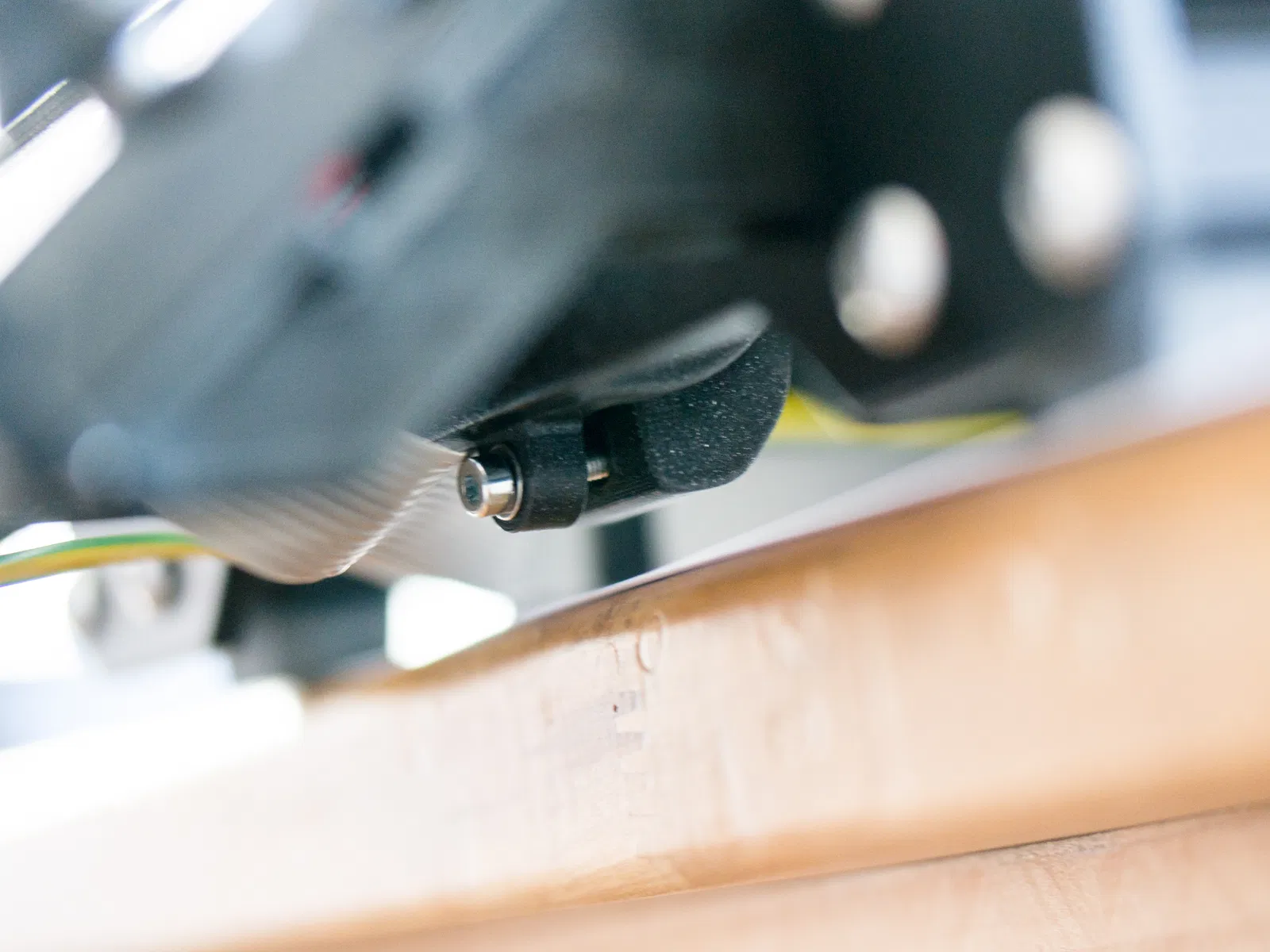

   Mình cũng siết luôn cái tensioner zin dưới heatbed để nó cứng nhất có thể.

Mẹo:

Bạn muốn đổi thứ tự lắp cũng được, nhưng có thể sẽ hơi lỉnh kỉnh hơn.

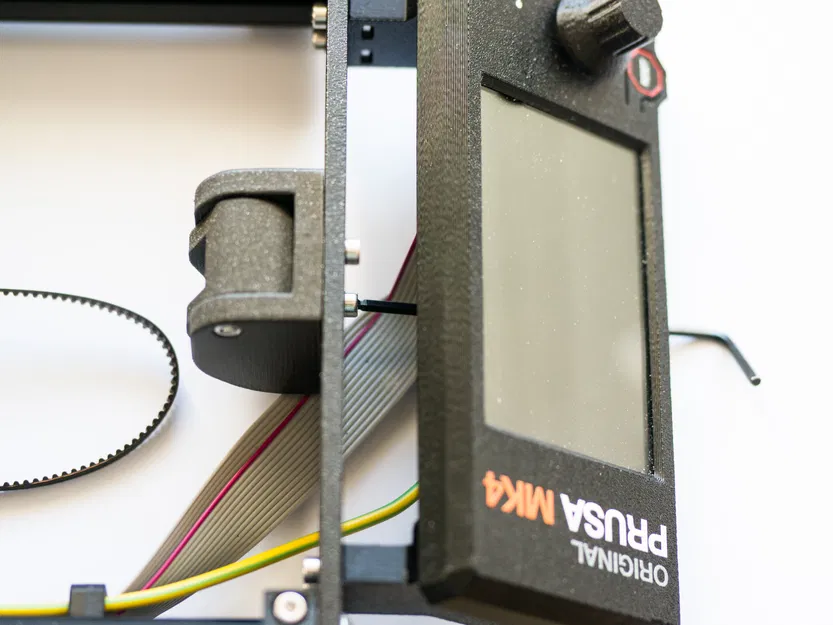

Không cần tháo màn hình (display).

Chỉnh căng dây sẽ dễ hơn nếu đặt máy sát mép bàn.

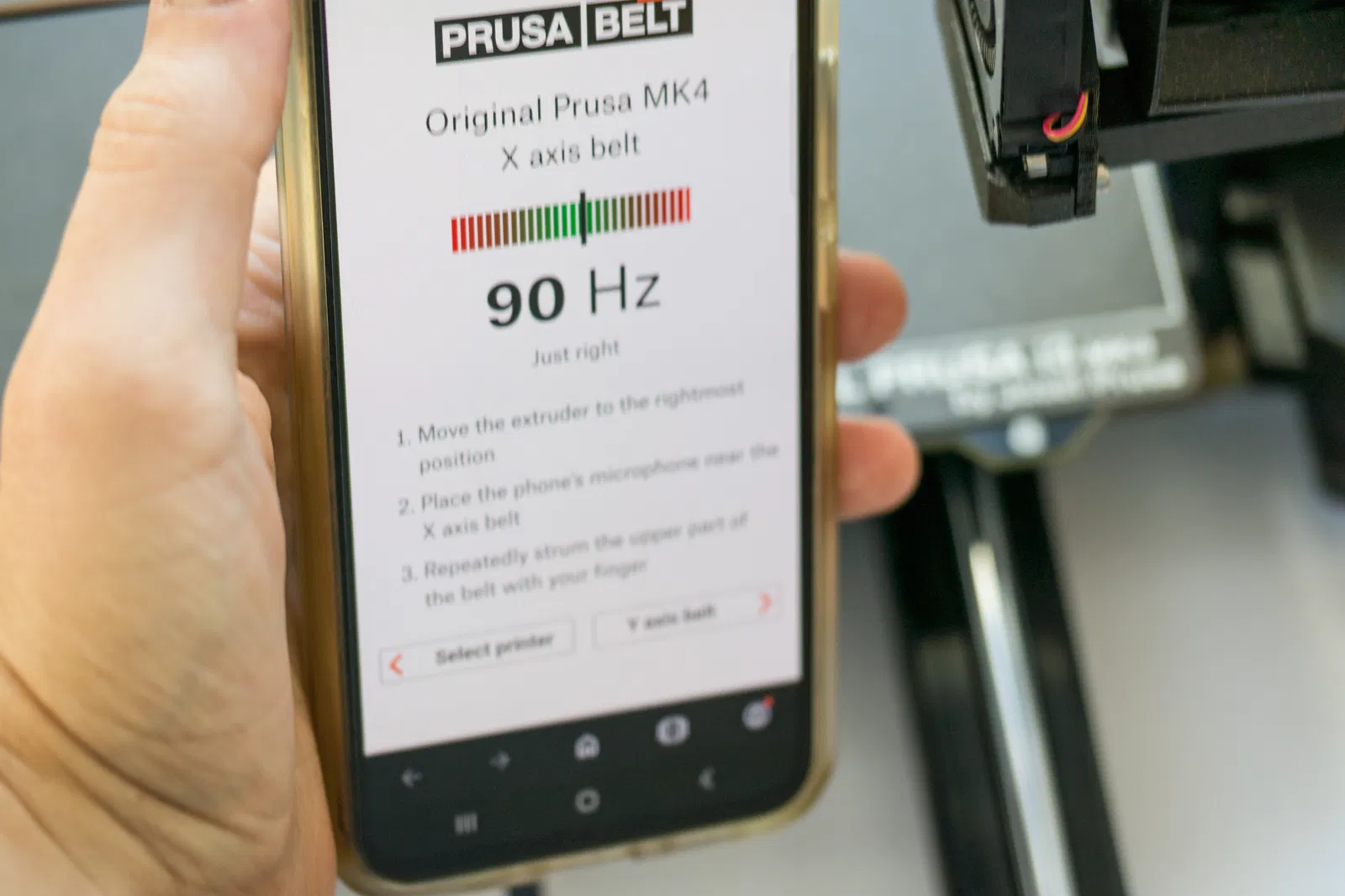

Bạn có thể dùng app kiểm tra căng đai của Prusa để hỗ trợ chỉnh: https://belt.connect.prusa3d.com

Hướng dẫn in (Printing Instructions):

Mình dùng nozzle 0,4 mm & ASA, 4 Perimeter, 25% Infill.

Vật liệu khác như PETG cũng ổn. Không khuyến nghị PLA.

Tolerances: Mình thiết kế theo kiểu fit hơi lỏng một chút. Nên dù máy bạn chưa tinh chỉnh hoàn hảo thì đa số vẫn có thể in lại và lắp được, không vấn đề gì :D

Cập nhật nhỏ 17.01.2024: Thêm lỗ pinhole để tháo pin dễ hơn. Cám ơn craigktreasure đã góp ý :)
