Fly Fishing Reel (Ròng rọc câu fly) in 3D

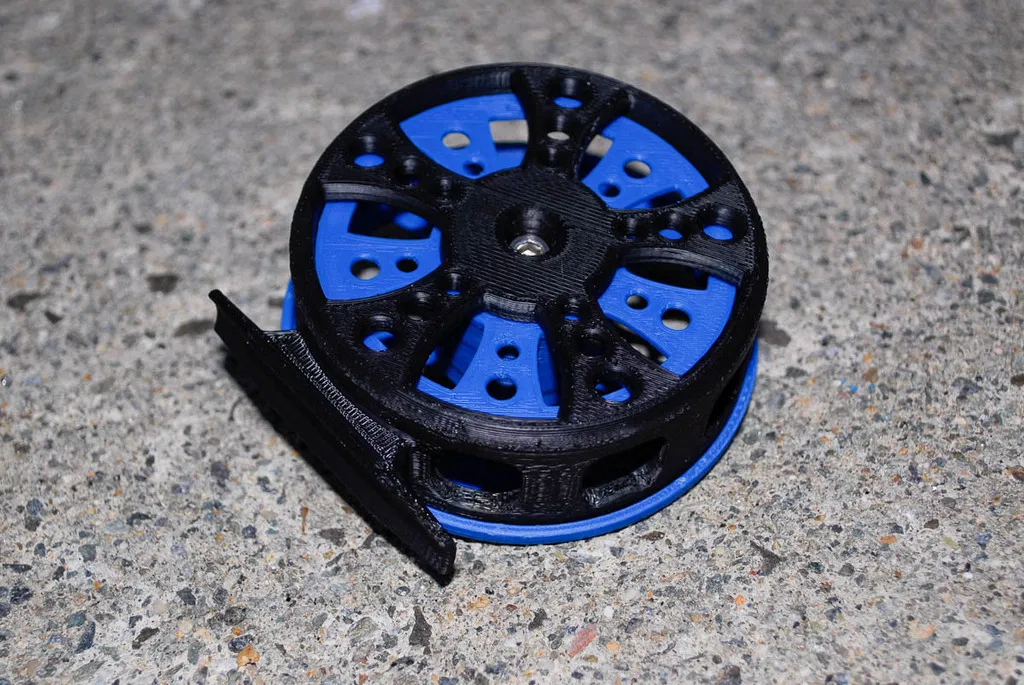

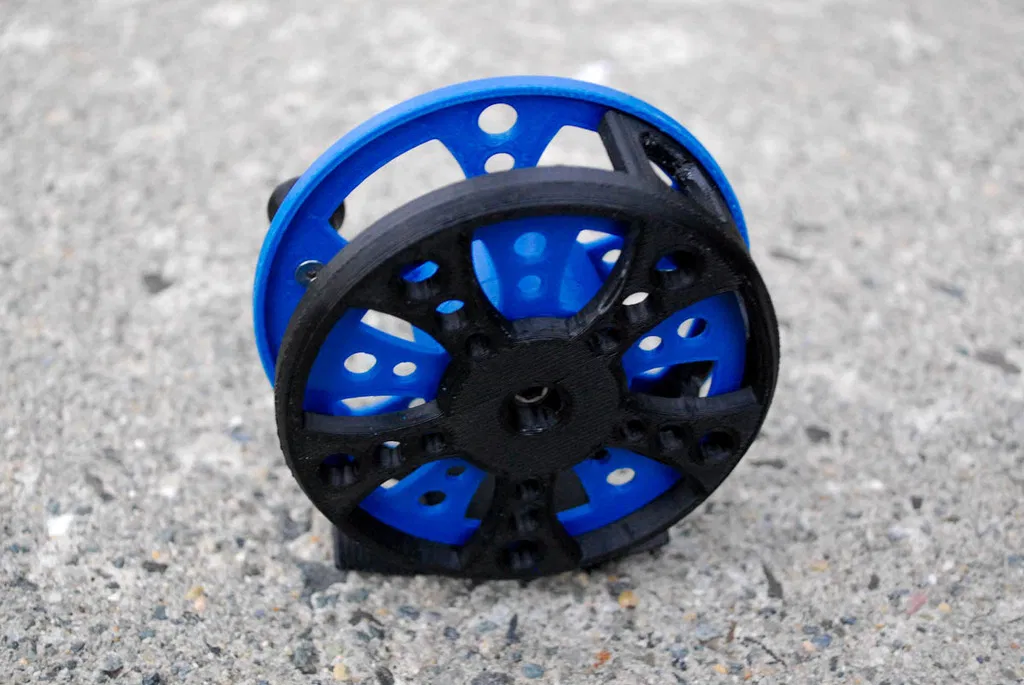

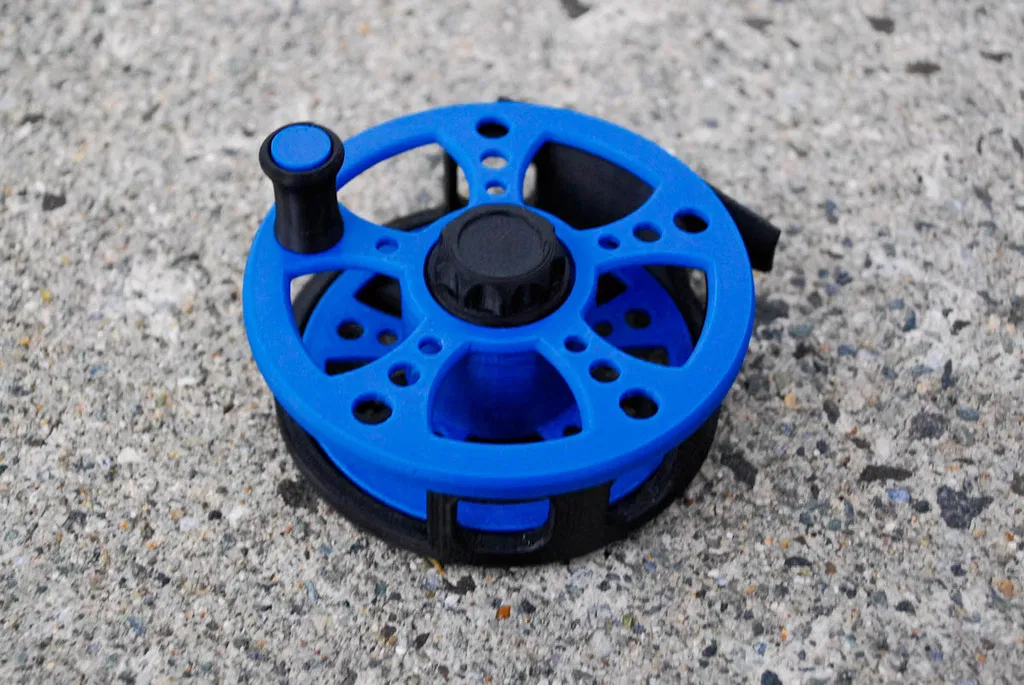

Đây là một cái fly fishing reel đơn giản mình thiết kế cho bản thân vài năm trước, giờ đăng lên theo yêu cầu.

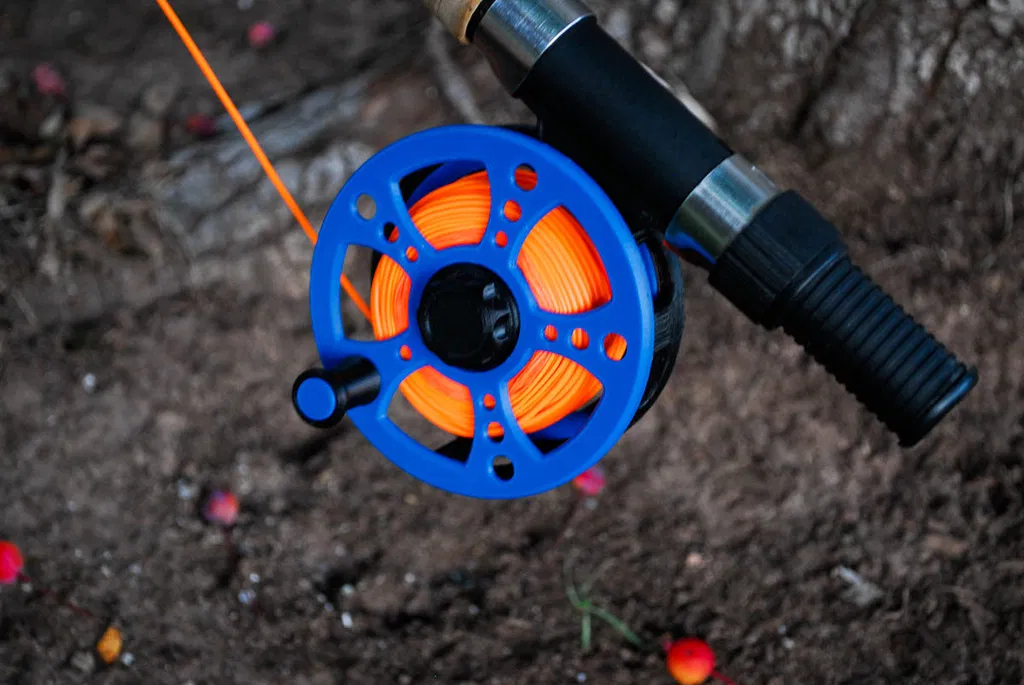

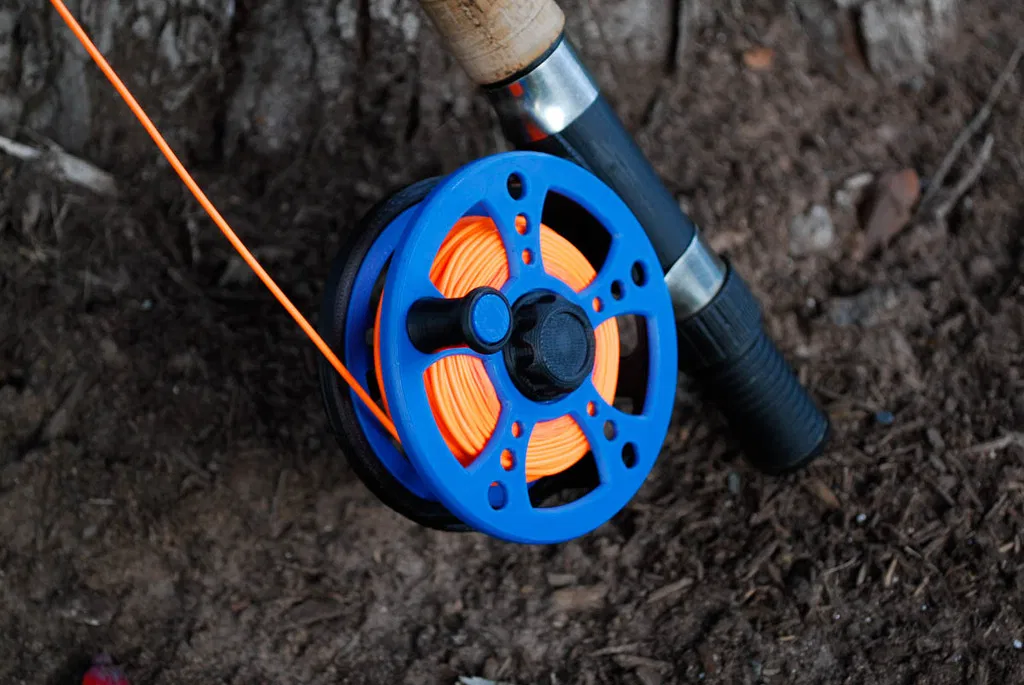

Mình đã dùng vài phiên bản của nó cho đủ kiểu cá, từ bass tới panfish, và mình còn dùng một cái để bắt được con trout đầu tiên (bằng fly) của mình luôn. (xem hình)

Cái reel này có dùng một vài món hardware không in.

*Hardware Required*

• (1) 10-32 x 1" Socket Head Screw và Lock Nut
• (1) 4-40 x 1/2" Flat Head Screw
• (3) 1/4" X 1" Fender Washers (Lowes - Item # 136616 Model # 880342)
• (1) Spring & Ball (tùy chọn)

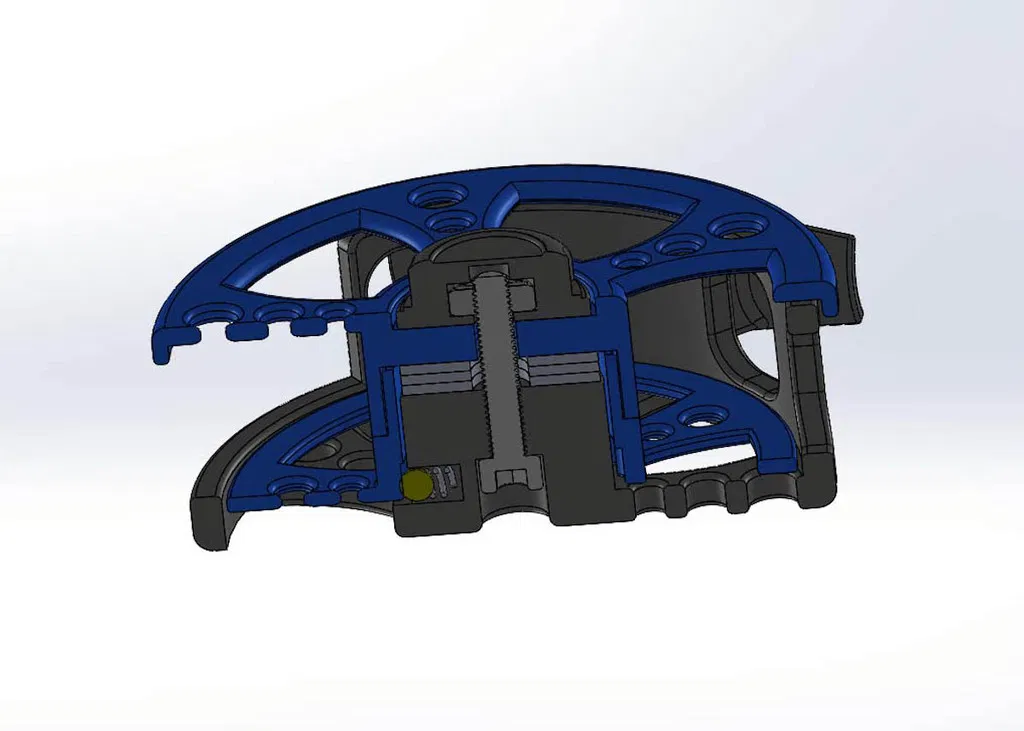

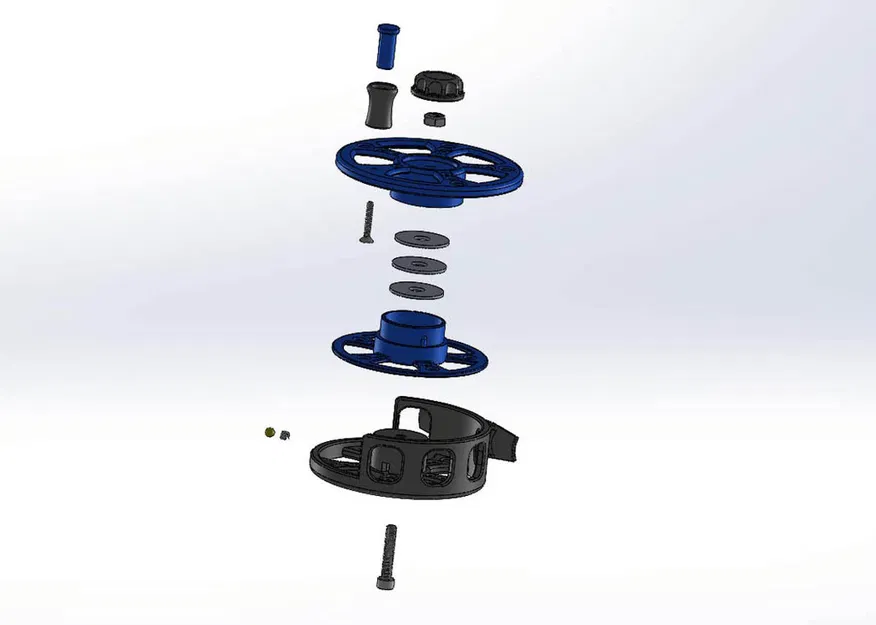

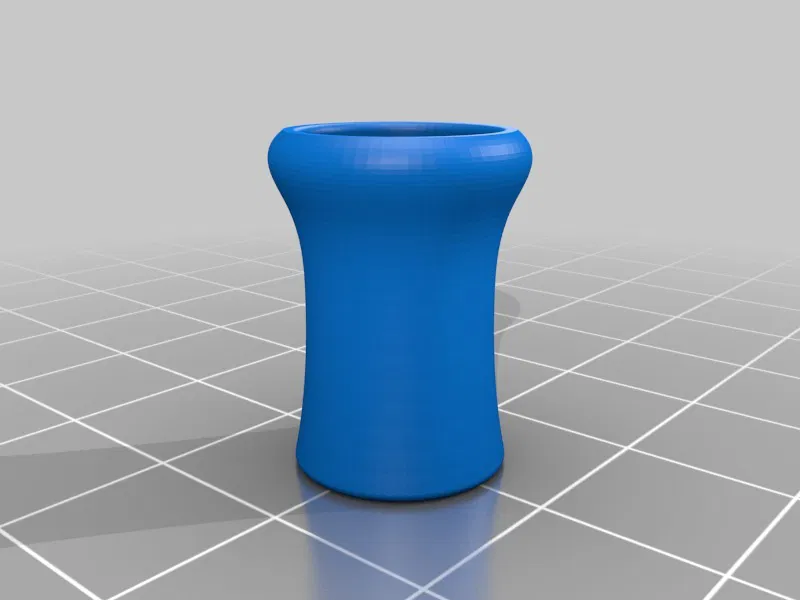

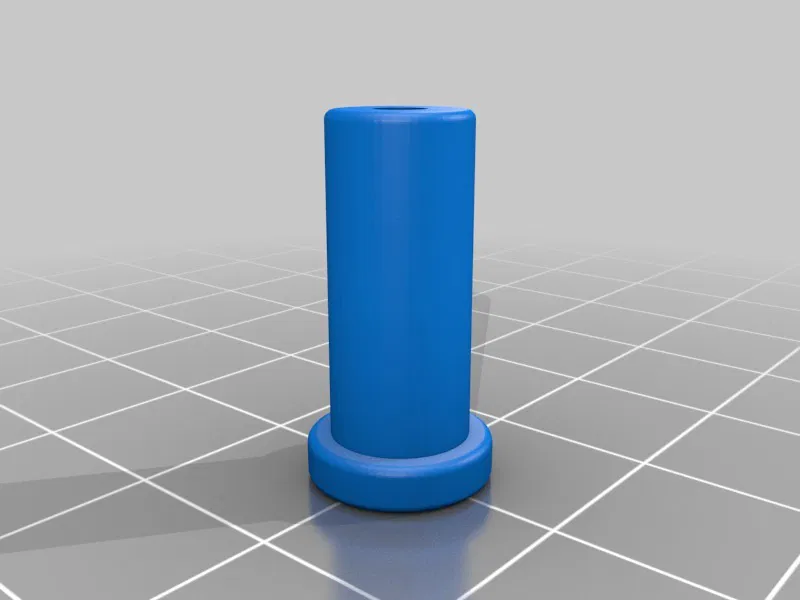

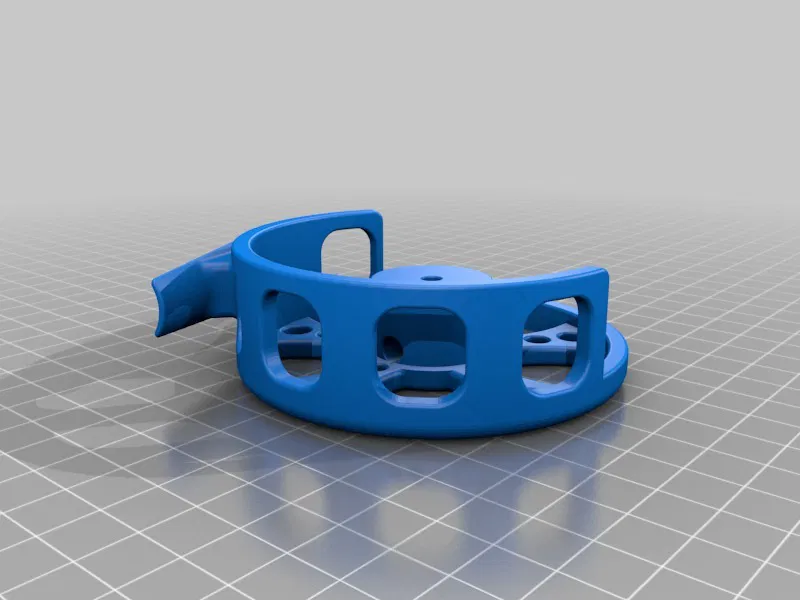

*Xem sơ đồ exploded để lắp ráp.... Hiện mình không có thời gian viết hướng dẫn đầy đủ, nhưng đây là vài thông tin lặt vặt mình nhớ.*

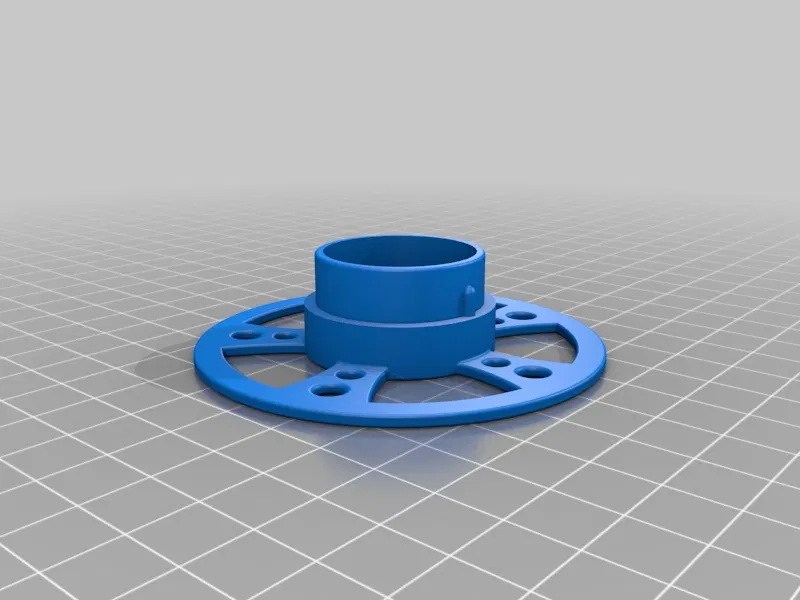

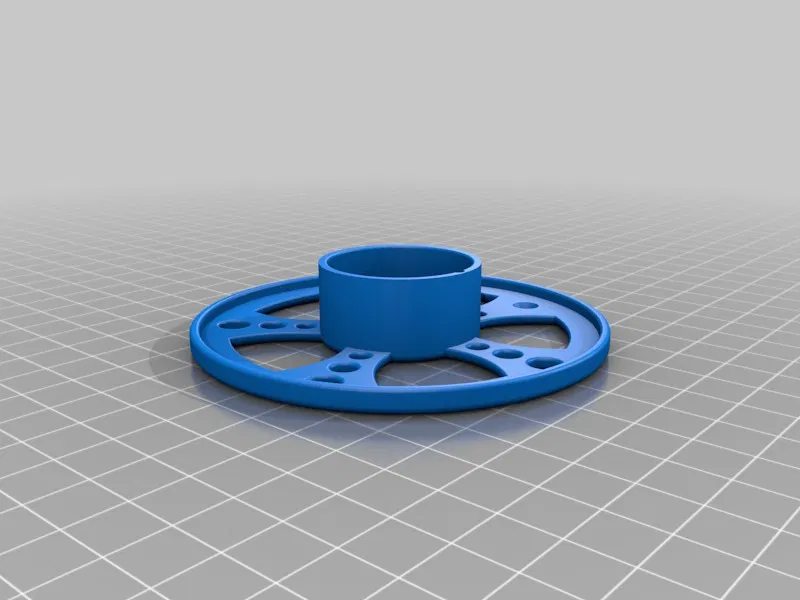

Hai nửa spool được dán với nhau bằng keo super glue.

Các fender washer đóng vai trò như bearing và giúp reel quay trơn hơn. (Mình có thử thrust bearing rồi nhưng thấy không đáng.)

Đây là reel kiểu Click and Pawl - phần spring và ball cho cái clicker có thể dùng lò xo bút bi và một viên BB, nhưng theo thời gian sẽ bị rỉ sét. Mình dùng bi chrome .186" (Honda Motorcycle Part# 96211-06000). Mình cũng dùng một đoạn lò xo inox cắt ngắn mua ở chỗ địa phương. Dùng một cây lục giác (Allen wrench) nhỏ để ấn lò xo và viên bi vào lỗ trong lúc ép spool xuống. Hơi lắt léo chút nhưng không phải là không làm được. :)

*** NẾU BẠN KHÔNG TÌM ĐƯỢC BI VÀ LÒ XO PHÙ HỢP THÌ CÓ THỂ THỬ CLICKER IN (TÙY CHỌN) ***

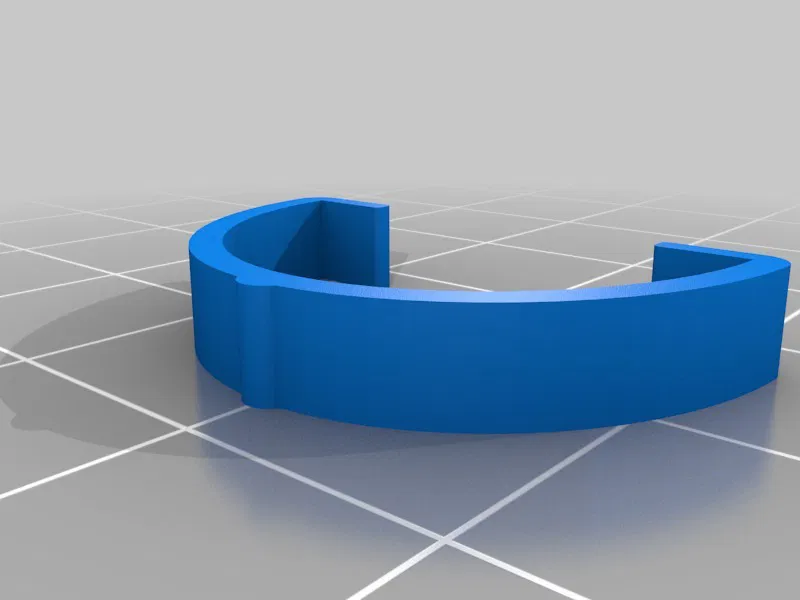

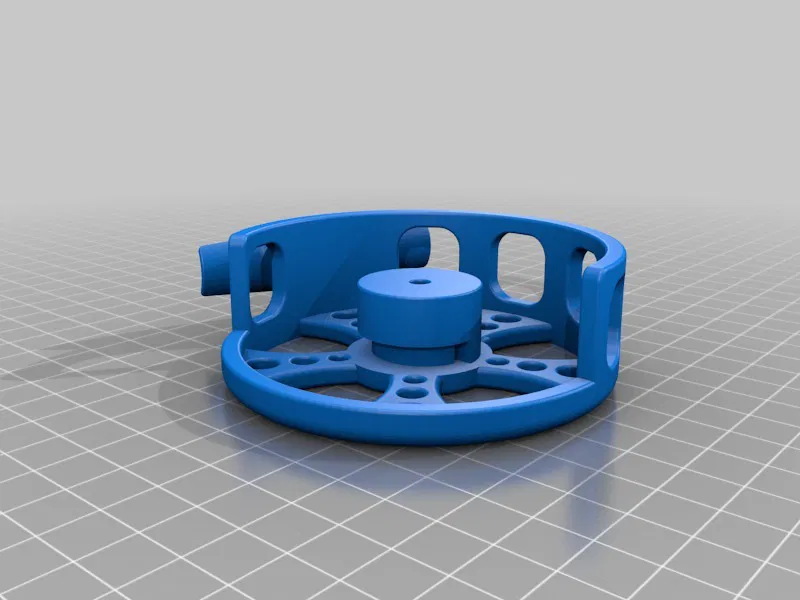

*** Bạn có thể dùng (MỘT) trong bốn bản clicker in (không có trong hình) — nó kẹp trực tiếp vào phần khoét ở mặt dưới của spool post trên khung reel. Mình không nhớ mình chọn bản STL nào hay setting in là gì, nên mình để kèm BỐN phiên bản khác nhau với các “nub” kích thước khác nhau mình từng test, để bạn muốn thì thử cho hợp. ***

Lỗ cho bulông spool mình để nhỏ và ta-rô bằng mũi taro 10-32, nhưng chắc bạn cũng có thể vặn ép con ốc vào.

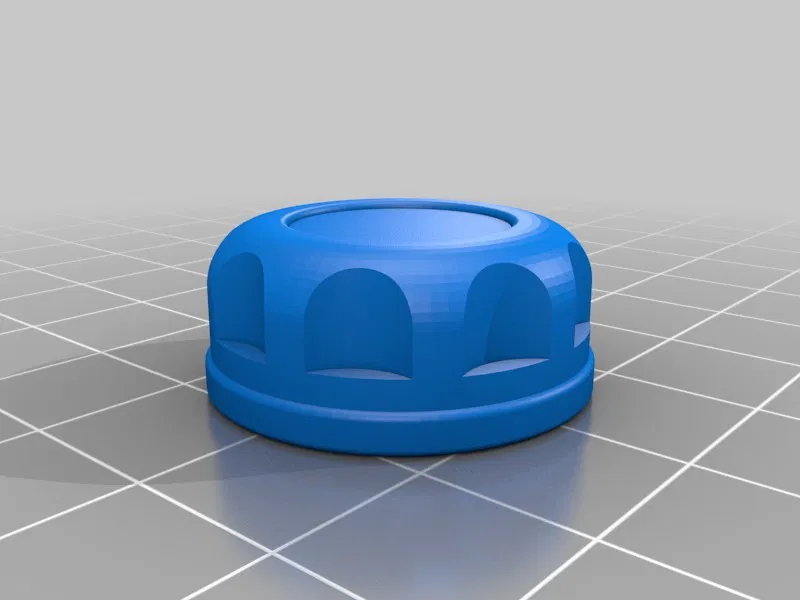

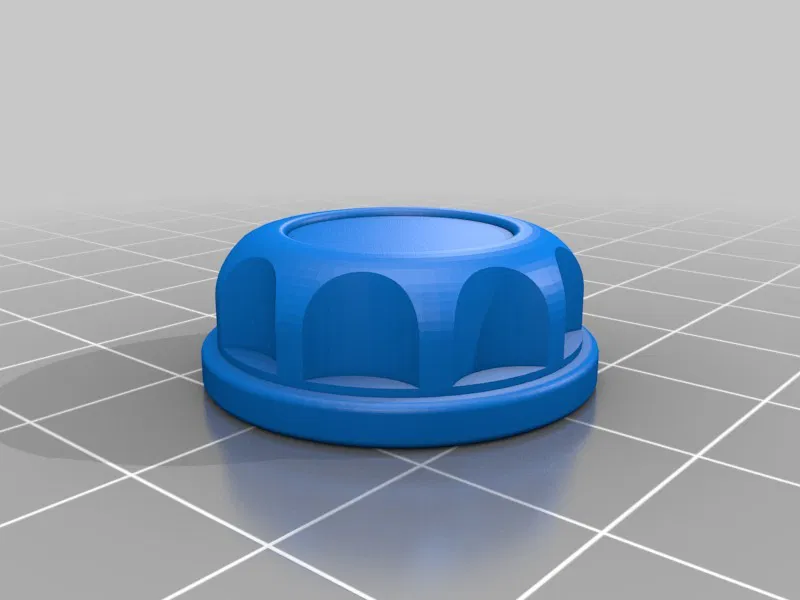

Con ê-cu cho spool được chôn thẳng vào núm vặn (thumb knob) trong lúc in và cần loại ê-cu mỏng. (Mình dùng 18-8 Stainless Steel Thin Nylon-Insert Locknut từ Mcmaster Item# 90101A225) Có thể bạn dùng ê-cu + washer cũng được, nhưng vì nó dùng để chỉnh drag của reel (nói vậy thôi vì nó chỉ là kiểu Click and Pawl) nên nếu đi câu ngoài thực địa mà không có dụng cụ thì sẽ khó chỉnh nếu làm theo kiểu đó.

Cập nhật 7-29-17 với một thumb knob có vẻ sẽ dùng được với ê-cu full size.

Fly_Reel_Thumb_Knob_Final.STL dùng Thin Nylon-Insert Locknut với các thông số này Fly Reel Thumb Knob Full Size Nut.STL dùng Nylon-Insert Locknut full size với các thông số này

Về drag sau khi cá dính câu, nó được thiết kế để bạn có thể dùng tay tì lên mép ngoài của spool để kiểm soát drag khi cần.) Nhưng tới giờ mình chưa bắt được con nào đủ bự để phải lo chuyện đó.

Xem http://imgur.com/a/da9rE để coi thêm vài tấm hình mình chụp trong quá trình thiết kế.

*Thôi tạm vậy. Nếu bạn in thử và có câu hỏi gì thì cứ hỏi, mình sẽ cố gắng trả lời.*

Chúc vui..............
