Mô tả
Chào bạn!
Bạn có yêu thích vẻ đẹp của khẩu Winchester Model 1887 cổ điển không? Tôi cũng vậy! Được xuất hiện trong Terminator 2, CoD, FarCry, Battlefield và nhiều phương tiện truyền thông phổ biến khác, bạn cuối cùng có thể trải nghiệm nó trực tiếp trong phòng khách của mình với chi phí tối thiểu!
Cũng rất tuyệt vời như một phụ kiện Cosplay! Cơ chế hoạt động chắc chắn là một điểm thu hút ánh nhìn! Nhưng đừng lo lắng, NÓ KHÔNG THỂ BẮN! Có thể không khôn ngoan khi mang nó ra nơi công cộng, nó trông khá thực tế.
Dự án này đã tốn rất nhiều thời gian và công sức.
Tôi không có khẩu súng thật để tháo rời hoặc bất kỳ mô hình 3D nào. Tôi đã phải nghiên cứu các tệp bằng sáng chế gốc của Mỹ (có sẵn trên Google Docs, một sự thật thú vị) đầy các mặt cắt để tìm ra cách cơ chế hoạt động. Tiếp theo, tôi đã phải biến hiểu biết đã có được thành các mô hình CAD của các bộ phận bên trong. Trong khi in 3D không có nhiều hạn chế, tôi thích các mô hình dễ in với bề mặt đáy phẳng lớn, không cần hỗ trợ, giải pháp kết nối hợp lý mà không cần keo, đơn giản là dễ in tổng thể. Việc tuân theo các Quy tắc của riêng tôi đi kèm với thương hiệu DeSteiner không làm cho quá trình thiết kế dễ dàng hơn, nhưng mang lại một quá trình in ấn hài lòng hơn nhiều. Tất cả các kích thước của khẩu súng nói chung được lấy từ một hình ảnh bên hông và thông tin rằng khẩu súng dài 70cm. Kết hợp cả hai bằng cách đếm và chuyển đổi pixel, tôi đã có được các kích thước bên ngoài cơ bản. Thật ngạc nhiên, nguyên mẫu đầu tiên hoạt động khá tốt. Một số khắc phục sự cố, điều chỉnh và đánh bóng đã theo sau.

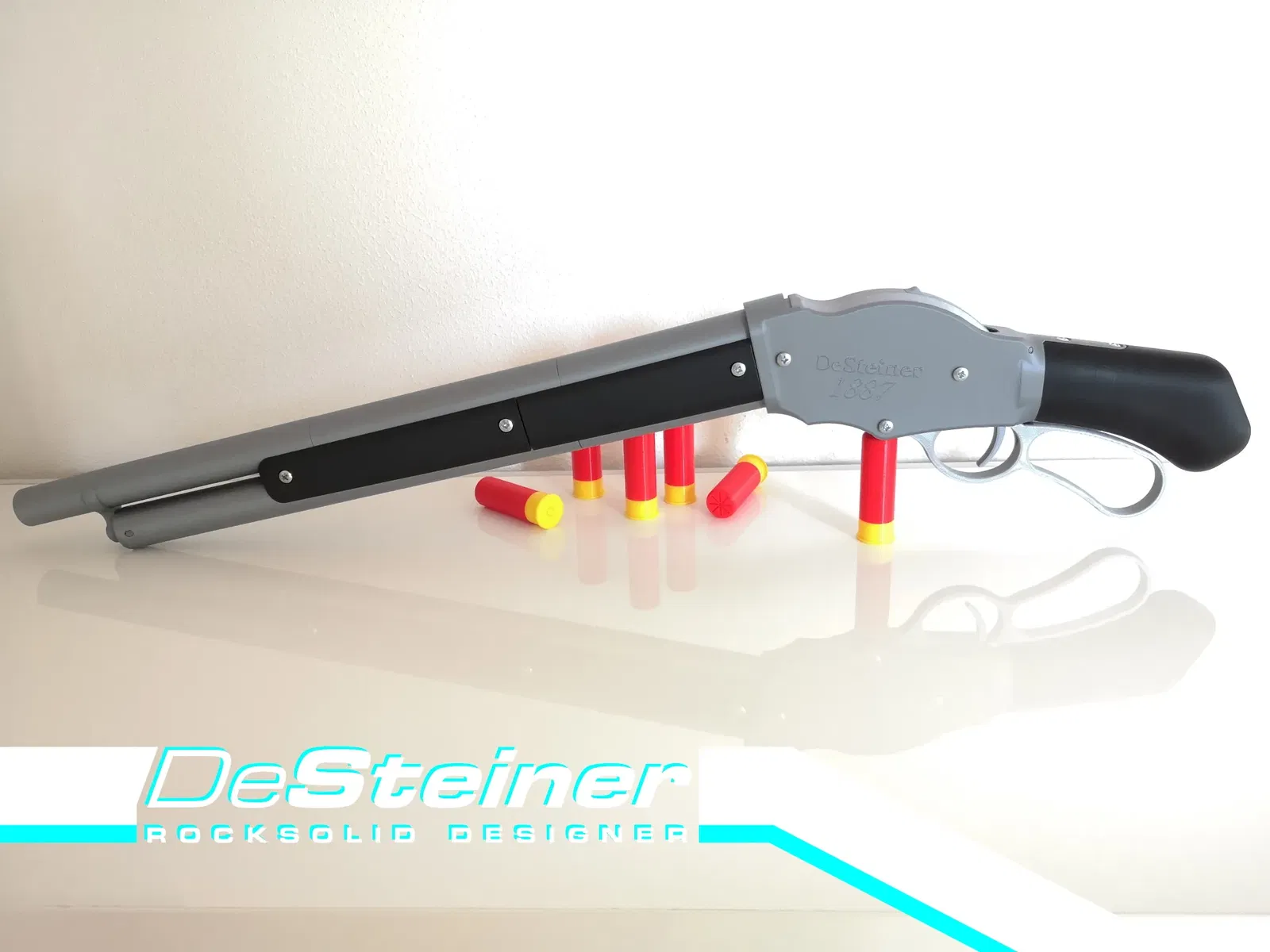

Và đây là nó. Mô hình DeSteiner 1887, hoạt động như một phép màu.
Tôi hy vọng bạn thích nó nhiều như tôi!
Và bạn nhận được tất cả miễn phí!
Nếu bạn đánh giá cao công việc của tôi, tôi sẽ rất biết ơn nếu bạn gửi cho tôi một khoản tiền boa!
Đừng quên chia sẻ các sản phẩm của bạn nhé!
Hãy thoải mái gửi cho tôi một đóng góp, thông qua một trong những liên kết này:
(PayPal): https://www.paypal.com/paypalme/tosteiner
(Thẻ, Apple-Pay, Google-Pay): https://buymeacoffee.com/desteiner
Trân trọng,
Tobias ~DeSteiner
Kiểm tra video Youtube cho dự án!
Bạn tìm thấy PDF Hướng dẫn Lắp ráp trong tab “tệp”, bên dưới tất cả các tệp 3d dưới “các tệp khác”!
Cũng tương tự với PDF Sơ đồ Nổ.
Hướng dẫn in
in từ từ!
Tôi đã thiết kế các dung sai khi hai phần gặp nhau khá chặt để giảm thiểu sự lung lay. Tôi đã sử dụng tốc độ khoảng 25mm/s. Những gì bạn tiết kiệm được trong thời gian in, bạn có thể phải đầu tư vào công việc bổ sung nếu các phần không khớp với nhau...
Tôi đã in tất cả các phần với chiều cao lớp 0,15mm.
Một số phần có thêm "brimmed" trong tên phần của chúng. Điều đó chủ yếu có nghĩa là tôi đã thêm một bề mặt cao 1 lớp trực tiếp vào mô hình để cải thiện việc tạo ra bề mặt (không có bề mặt ở những chỗ không cần thiết), tăng cường độ chắc chắn cho lớp đầu tiên ở những khu vực quan trọng, loại bỏ hoàn toàn bề mặt tiêu chuẩn, hoặc hỗ trợ tùy chỉnh. Luôn có một phiên bản không có bề mặt nếu bạn cảm thấy không cần thiết.
