Ngàm gắn DJI Lidar lên ty 15mm (khoảng cách 60mm)

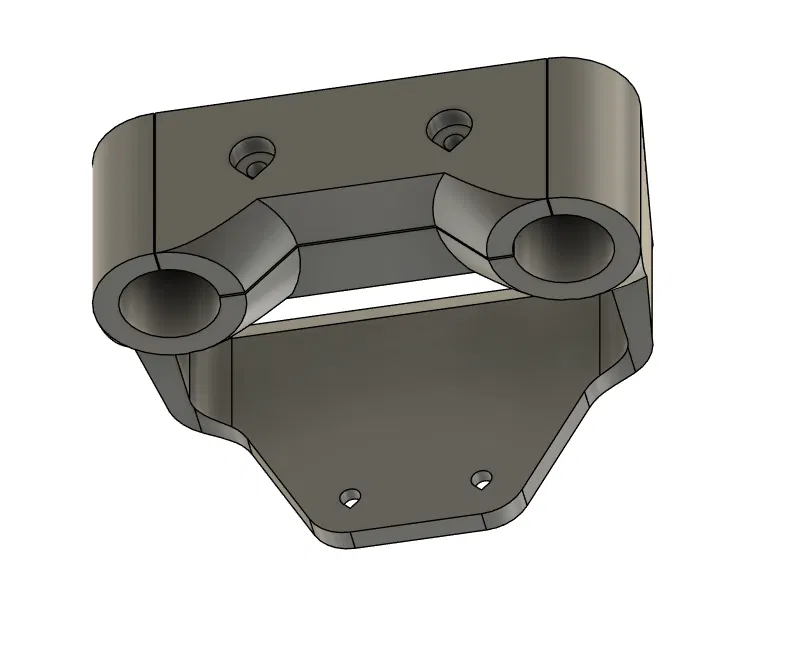

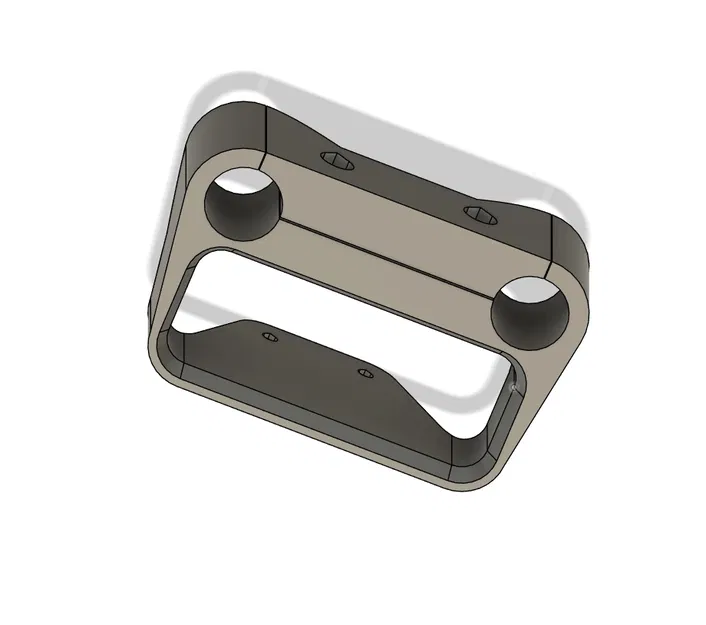

Ngàm đơn giản để gắn DJI Lidar của bộ Focus Pro lên rig ty 15mm (khoảng cách 60mm), đặt ngay trước matte box. Dùng ốc M3, bu-lông tối đa ~20mm để tránh chạm module. In không cần support, khuyên PETG.
Mô tả
Mình muốn gắn cụm lidar của bộ DJI Focus Pro ở phía dưới, ngay trước matte box của video rig.
Dành cho rig dùng ty 15mm, với khoảng cách giữa hai ty là 60mm (ví dụ SmallRig shoulder rig).
Dùng phần cứng M3: 2x bu-lông, ê-cu và long đền. Chiều dài bu-lông chính xác không nên quá (hoặc hơi ngắn hơn) 20mm để tránh chạm vào module lidar đắt tiền! Khuyên bạn nên ráp thử (prefit) trước khi gắn lidar và dũa bớt bu-lông nếu bị thò ra. Mình đã phải làm vậy để tránh hư hỏng! Tự chịu rủi ro khi sử dụng!
Nắp che nhỏ được cố định bằng một ít băng keo… theo nguyên tắc KISS. (Hoặc bạn có thể gọi là thiết kế hơi “lười”).
In không cần support. Nên dùng vật liệu cứng cáp như PETG. Mình dùng 3 perimeters cho những chi tiết kiểu này.
Mình sẽ bổ sung thêm hình sớm.
