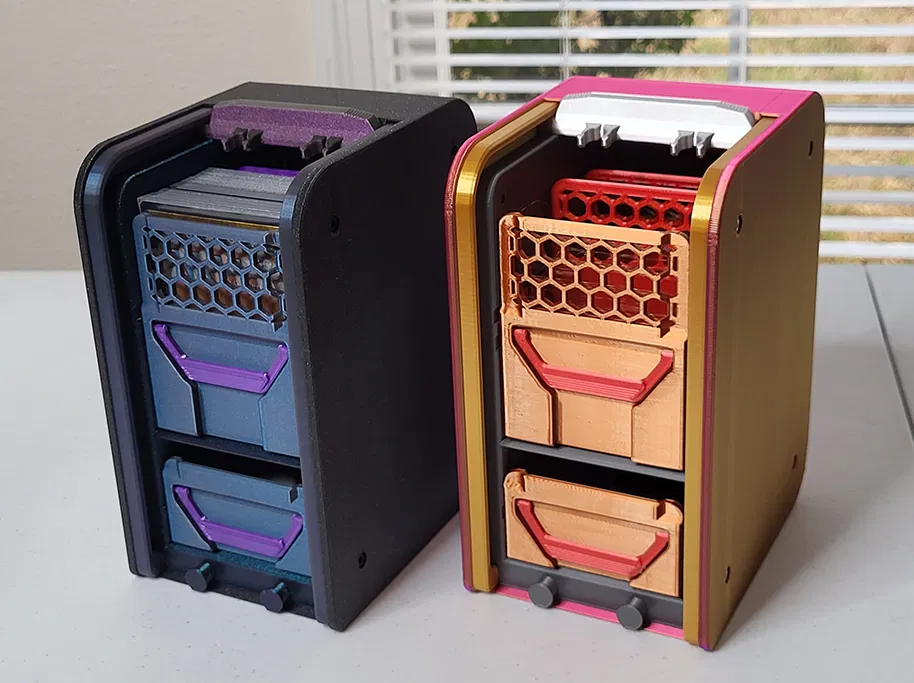

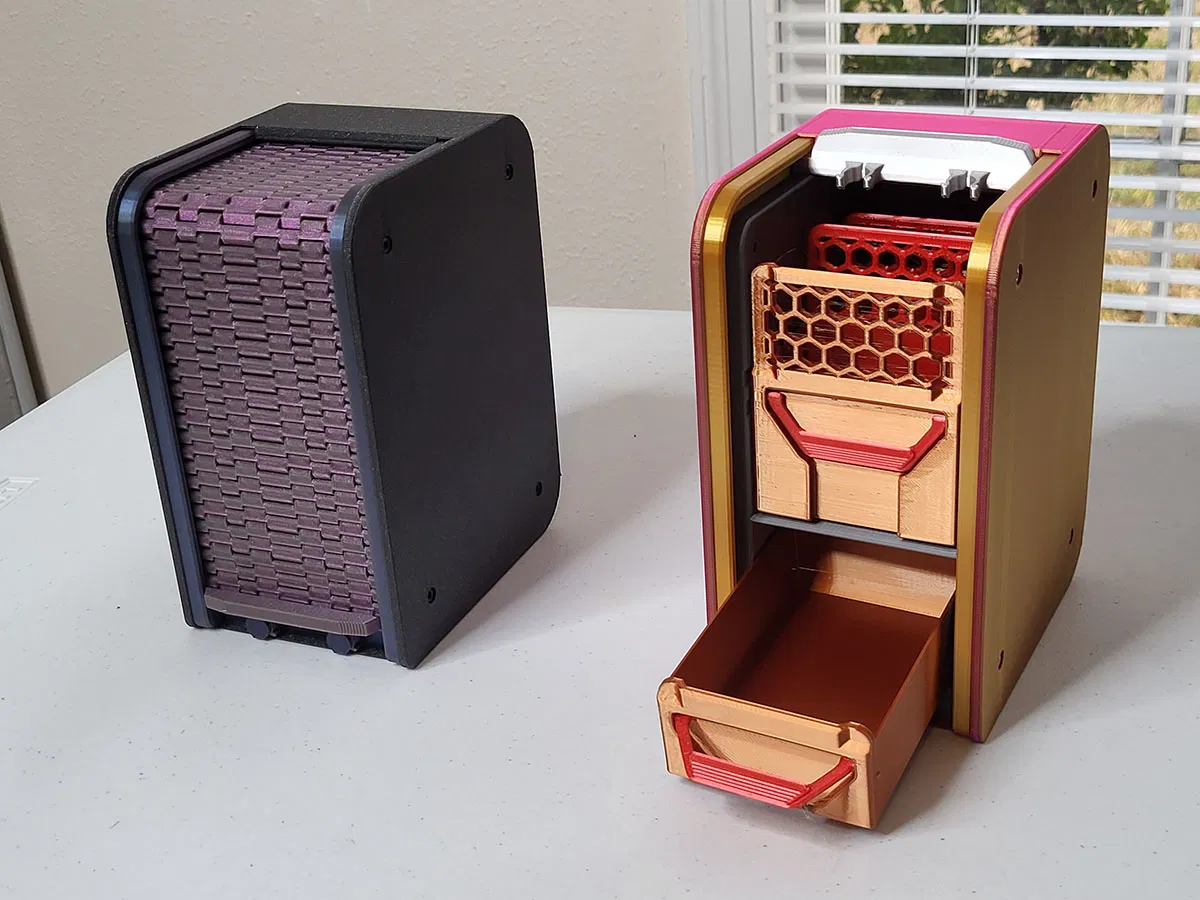

Hộp Tambour đựng Collectible Card (Collectible Card Tambour Box)

Vọc vạch với cơ chế tracks làm cho cái Rolling Tracks Glasses Case, mình quyết định biến nó thành bộ ray cho nắp tambour.

https://youtu.be/qomvkPnO_fI

CẢNH BÁO! Trước khi làm cái này và bắt đầu in, nhớ kiểm tra là bạn có print bed đủ lớn để in được Tambour Tracks; đây là mẫu dài nhất trong project và có thể không vừa trên những print bed nhỏ.

Lưu ý đây là một bản in hơi “khó nhằn”. Nó có các phần lớn ăn khớp với nhau và phải canh thật chuẩn (nên chỉ cần in lỗi là gần như không cứu được), và phần Tracks có rất nhiều perimeter cùng các bản lề print-in-place.

In ấn

Tất cả file model đã được đặt đúng hướng sẵn, nên khi đưa vào slicer thì đúng mặt cần nằm trên bed sẽ nằm trên bed.

Đa số chi tiết không cần brim hay support, ngoại trừ Mother Shell. Bản in chạy được với hầu hết vật liệu cứng, ngoại trừ Tracks thì cần vật liệu phù hợp cho cơ cấu compliant mechanism latch (ví dụ: PLA, PETG).

• Mother Shell
  • x1
  • In với support kiểu snug, và chỉ over the build plate — trừ khi máy bạn kéo overhang “thần thánh”.
• Cabinet Core
  • x1
• Tambour Rail Inserts
  • CẢ hai phần A và B
• Drawer
  • x1
• Tub
  • x1 — CHỌN 1 trong 2: bản Locking Support hoặc bản Tub Simple. Bản Simple không có lỗ dưới đáy và cũng không có phần khoét để gắn locking divider.
• Tambour Tracks
  • x1 — CHỌN 1 trong 2: loose hoặc normal. Bản normal sẽ cần “tập” nhiều hơn để trơn, nhưng cứng cáp hơn một chút. Bản loose dễ in hơn và dùng mượt ngay sau khi in.
• Handles
  • x2
• Dividers
  • TUỲ CHỌN — Nếu bạn in Tub bản Locking Support, mình khuyên in ít nhất 1 Locked Card Stand.
• Bumper Stencil
  • TUỲ CHỌN — Chỉ cần nếu bạn muốn có thước/khung canh để dán mấy miếng đệm dán chân nội thất này. Mấy miếng đệm này không có gì đặc biệt; bạn cứ chọn loại tương tự trên Amazon là được.

Dụng cụ và linh kiện khác

• M3 Square Nuts
  • x8
• M3-8 Socket Hex Screws
  • x8
  • Nên chọn màu/finish hợp với màu filament của Mother Shell.
• Đất sét/putty loại cứng
  • Dùng để giữ đai ốc tại chỗ vì chúng đặt vào chỗ ngồi khá lỏng. Không quá kén loại nào (plasticine, polymer clay, đất sét thường, Sticky Tack, poster mount putty, Play-Doh, kẹo cao su nhai rồi (hơi TMI?), v.v.).
• M3 Driver (lục giác Allen hoặc Torx tương thích)

Lắp ráp

Xem video để coi demo lắp ráp.

1. Kiểm tra các chi tiết xem có bị in lỗi không. Nếu Tracks, Mother Shell, Tambour Rail Inserts hoặc Cabinet Core bị cong vênh thì khả năng cao là dùng không được.
2. Gỡ phần support được model sẵn trong tracks và gỡ các support trên Mother Shell.
3. Đặt một M3 square nut vào mỗi vị trí đặt đai ốc trên Cabinet Core. Tổng cộng 8 cái — mỗi góc một cái ở cả hai bên. Có cái sẽ cần ấn mạnh mới vào, hoặc có cái lại lỏng và cần chút putty để giữ. Nếu dùng putty thì chỉ cần giữ tạm cho tới lúc siết vít sau.
4. Gắn một Tambour Rail Insert ở mỗi bên của Cabinet Core. Đảm bảo đúng bên và đúng chiều. Góc nhọn phải khớp với phần trước-dưới của Cabinet, và các gờ/dẫn hướng được thiết kế vát để hạn chế gắn nhầm trái/phải.
5. Trượt cụm này vào Mother Shell để kiểm lại hướng, độ khít và độ thẳng hàng. Xác nhận xong thì trượt ra lại. Nhắc lại: góc nhọn phải canh đúng với phần trước-dưới của Cabinet.
6. Lắp Tracks bao quanh Cabinet Core, đặt vào các ray giữa hai Tambour Rail Inserts. Nhớ để phần latch grip quay ra ngoài, và mặt có latch phải ăn khớp được với phần còn lại của latch ở đáy Cabinet Core.
7. Trượt cụm Cabinet Core đã lắp vào Mother Shell — lần nữa, cẩn thận đúng hướng khi trượt vào.
8. Đảm bảo tất cả lỗ bắt vít (screw bores) thông thoáng và canh được với nhau. Nếu không, làm sạch/khơi lại lỗ và cân nhắc post-work để canh lỗ (ví dụ: dùng que/đồ nhọn chọc và nạo mạnh qua lỗ để thông và chỉnh thẳng).
9. Vặn toàn bộ vít M3-8 vào các lỗ. Lắp vít sao cho đầu vít nằm đúng phía có ổ/slot tương ứng ở bên ngoài. Đừng siết quá tay. Vít không được xuyên qua lỗ vào bên trong Cabinet.
10. Test Tracks. Nếu bị khít (nhất là khi dùng bản non-loose), hãy “tập” cho Tracks chạy vài vòng để trơn hơn. Nếu nó không khít do in lỗi thì theo thời gian dùng cũng sẽ càng lỏng.
11. Gắn Handles vào Tub và Drawer. Sẽ cần dùng lực thêm một chút. Tay nắm có hai mặt: một mặt có chi tiết đồ hoạ nhẹ và một mặt phẳng. Nhớ để mặt có đồ hoạ quay ra ngoài.
12. Đặt divider(s) vào Tub.
13. Nâng mở Tracks.

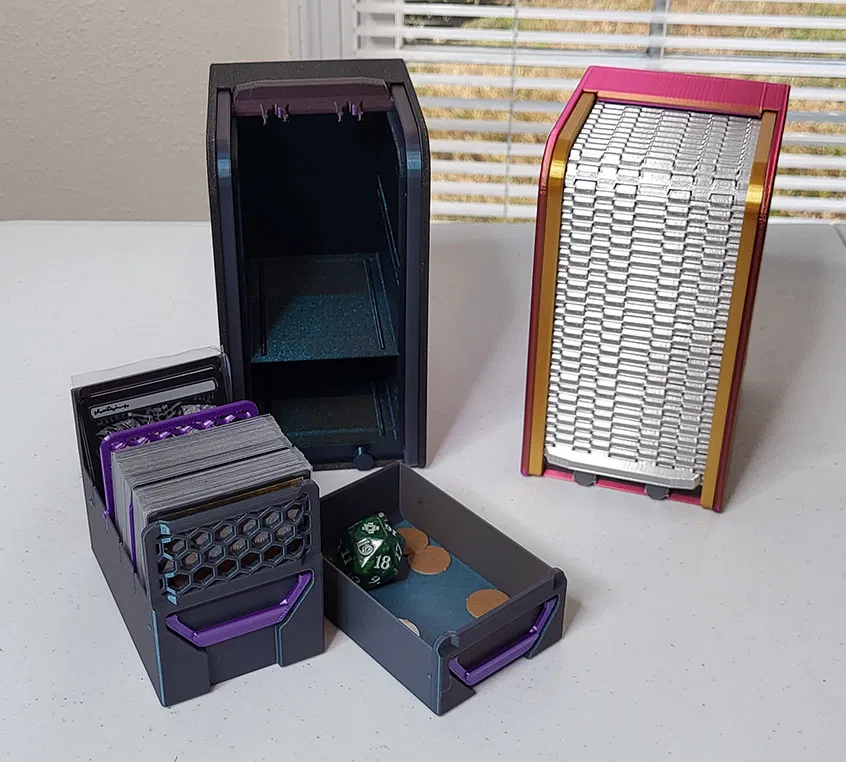

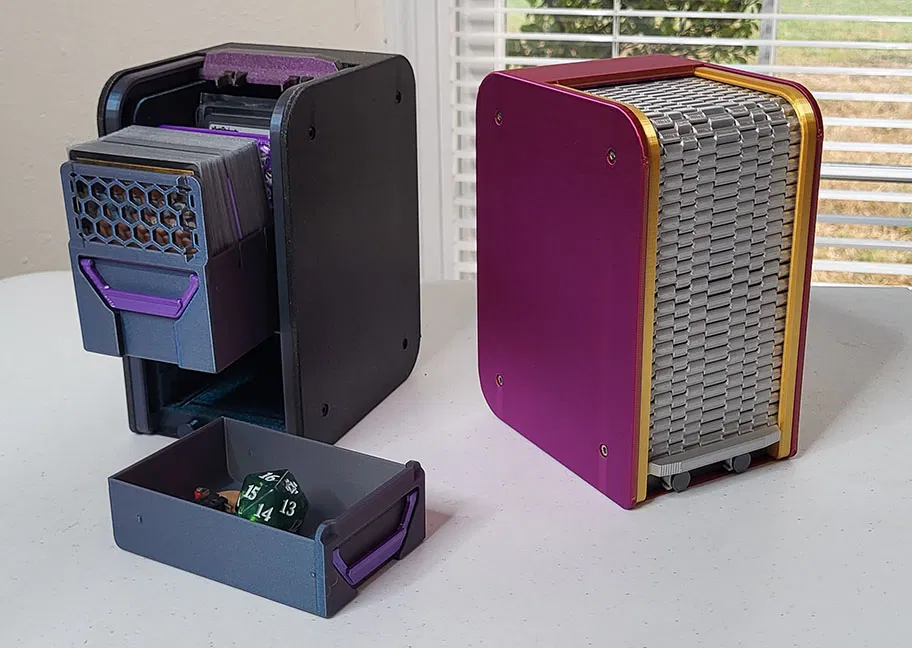

14. Cho Tub và Drawer vào hộp. Lưu ý Tub có hai ray: ray trên để khoá dividers, còn ray dưới để trượt Tub vào và tạo độ cấn. Cẩn thận đừng trượt nhầm Tub vào ray trên.
15. Nếu muốn dán miếng đệm ở đáy, đóng hộp lại (in stencil) rồi dán theo canh.

Ghi chú & lưu ý

• Miếng đệm chân nội thất không bắt buộc. Chủ yếu để nhìn “ra dáng sản phẩm” hơn.
• Một số chỗ có thể hơi chặt, như cơ chế latch và tracks, nhưng thường sẽ trơn dần theo thời gian và khi sử dụng.
• Divider dạng khoá sẽ trượt vào ray trên của Tub. Vì vậy, khi hộp vẫn nằm trong cabinet thì dividers sẽ không dễ tháo ra.
• Chưa rõ compliant mechanism latch sẽ mòn theo thời gian ra sao — có thể phải xem lại thiết kế, đổi sang giải pháp bền hơn/ít mỏng manh hơn.
