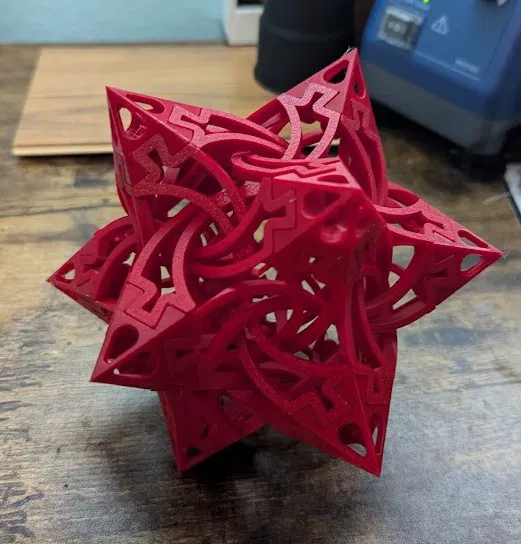

Stellated dodecathing – Mô hình trang trí hình sao đan xen

Cảnh báo! Trước khi in đủ 12 end cap và 30 span, bạn nên in vài món test trước để chắc chắn là chúng ráp khít với nhau.

EndCap được thiết kế để in trên X1C và ép (press fit) vừa khít với miếng Span.

EndCap_L# là các phiên bản lỏng hơn. Số càng lớn thì độ lỏng càng nhiều.

Cách in

Bạn sẽ cần 12 end cap và 30 span (thêm 11 end cap nữa + cái end cap bạn dùng để test độ khít)

Supports: Tùy máy in của bạn, end cap có thể cần in kèm supports. Một số góc hơi dốc nên chất lượng in có thể bị ảnh hưởng. Auto tree supports với threshold angle 40 độ sẽ xử lý hầu hết vấn đề khi in.

Cách lắp ráp

Các span có phần vát/xiên để chúng gài với nhau quanh end cap. Khi lắp, bạn nên để các phần vát này nằm ở phía bên trong vật thể.

Mặt phẳng không được quay vào trong

Tiếp theo gắn thêm các miếng khác

Đoạn này khá dễ cho tới khi bạn gần hoàn thành.

Các miếng cần được “đan” với nhau kiểu xen kẽ, nên vài miếng cuối có thể hơi khó.

Bắt đầu với miếng bị lật ngược và luồn nó xuống dưới các span còn lại.

Vặn/xoay miếng đó để nó uốn lượn luồn qua

Rồi ấn miếng vào đúng vị trí.

OK, nhưng rốt cuộc nó là gì?

Thì cái này không phải ý tưởng gốc của mình. Có người gửi cho mình một bài đăng, trong đó có người làm phiên bản bìa carton của mẫu này.

Kết cấu cơ bản là một hình thoi (diamond) với tỉ lệ 2.618 : 1

Sau đó bạn có thể cắt bỏ một vài phần

Rồi dán các phần đó lại với nhau để tạo thành một hình khối phức tạp

Tuy nhiên, lắp kiểu này thì bực mình cực kỳ, nên mình làm một phiên bản tách rời end cap để có thể lắp dễ hơn.
