Vỏ snap fit RS485 ESP32 WT32-ETH01 USB Type C

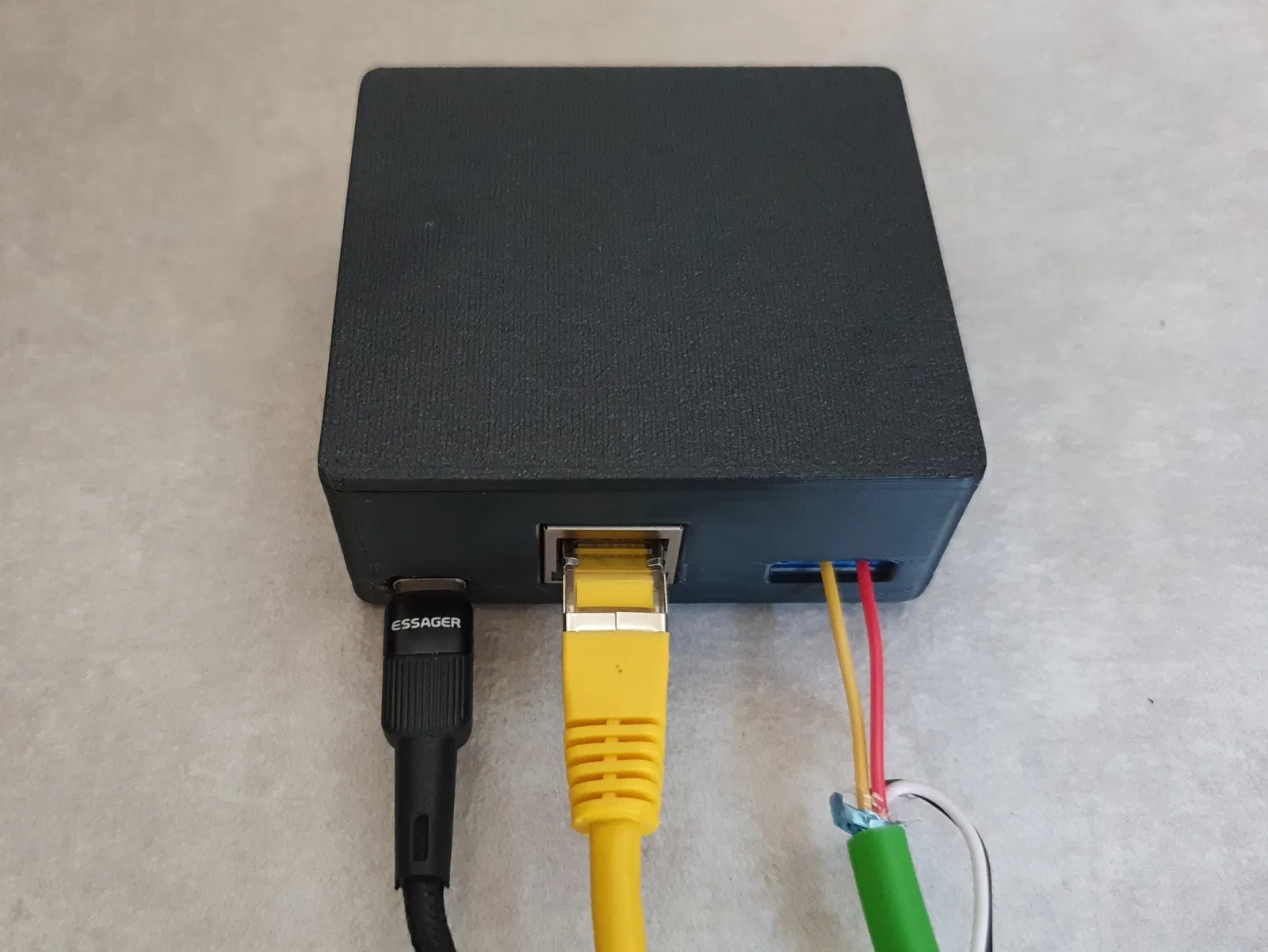

Vỏ cho WT32-ETH01 kèm module RS485 và bo USB Type C trigger để cấp nguồn. Phần nắp trên bấm (snap fit) vào thân, không cần dùng ốc ở chỗ này.

Cần thêm:

• TTL to RS485 Converter Module, ví dụ: https://www.aliexpress.com/item/32853794532.html
• Bo 5 V USB Type C Trigger, đầu cái (female), ví dụ: https://www.aliexpress.com/item/1005005995374256.html
• dây jumper
• 6x ốc tự ren (self tapping) M2x4, ví dụ: https://www.aliexpress.com/item/1005003642422063.html
• keo siêu dính (super glue)

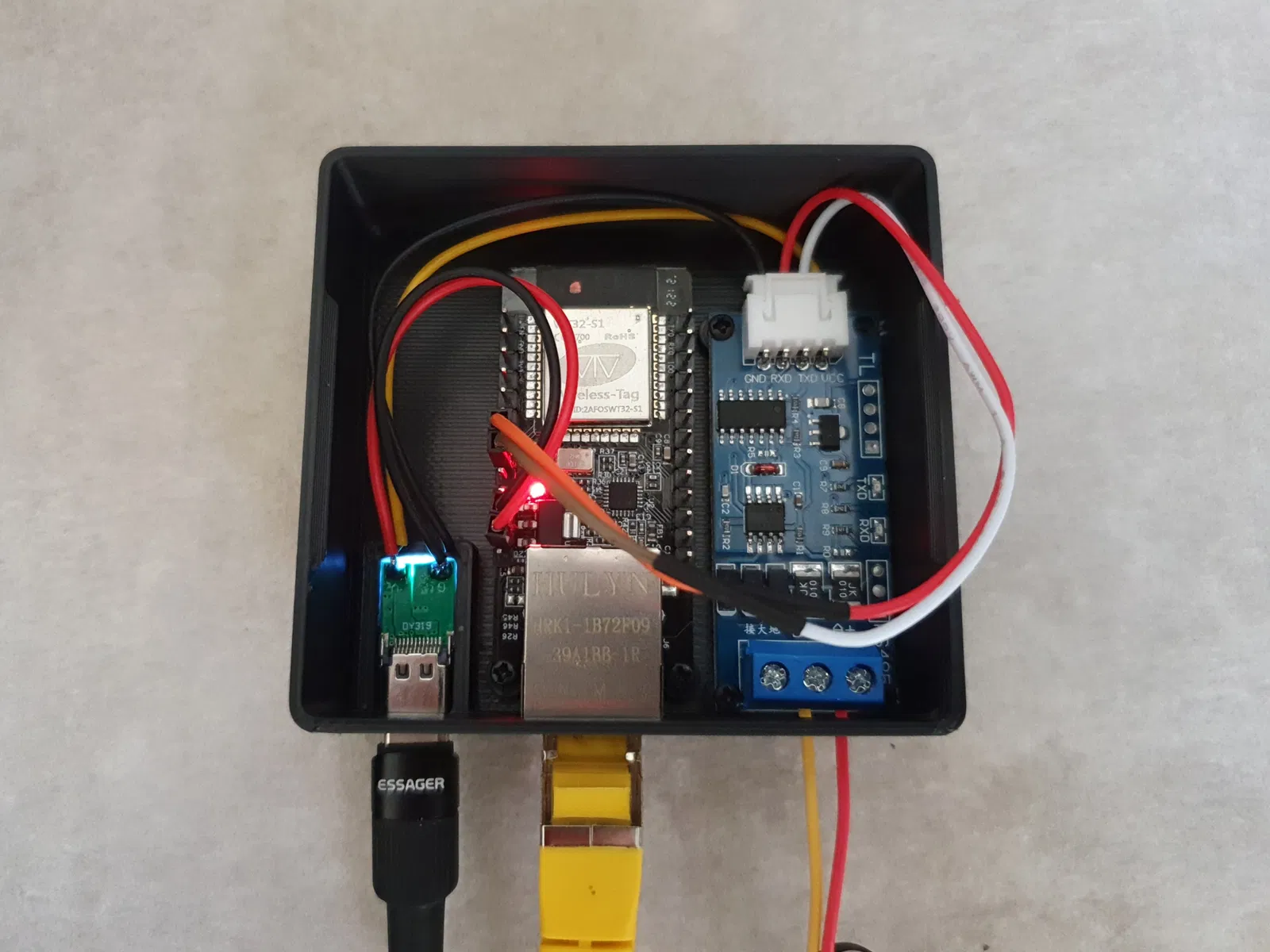

Cắt dây jumper rồi hàn chung với dây nguồn của module RS485 vào bo trigger. Đầu còn lại cắm vào chân nguồn của board ESP. Dán bo USB-C vào trong vỏ.

Mình dùng bộ này để đọc dữ liệu từ thiết bị Modbus bằng Esphome. Phần RS485 mình dùng cáp KNX. Mình có đính kèm file Esphome yaml làm ví dụ.

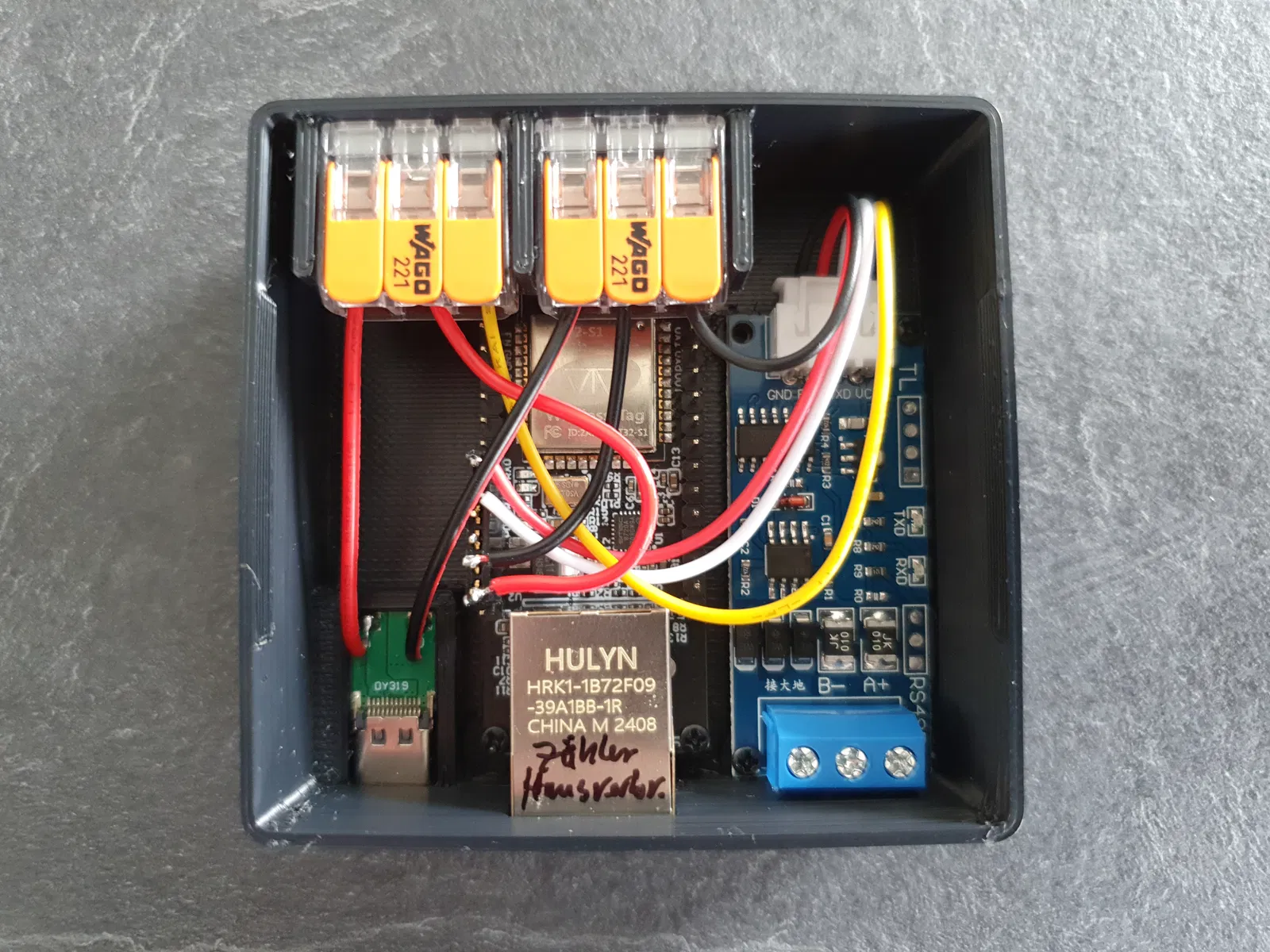

Edit 2024-04-15: Mình đã thêm một phiên bản cho 2x Wago 221-413 để chia nguồn cho tiện hơn.
