Stand trưng bày drone, mount thay đổi cho DJI Mavic Mini 2/SE & Air/Air 2S

Mình có hai con drone dạo này không xài tới, cứ để đó bám bụi nên tự hỏi: sao không đặt tụi nó lên một cái bệ nhìn cho “ngầu” để để lên kệ và trưng cho khách ghé chơi coi :D

Mình có tìm thử trên Amazon nhưng либо không thấy mẫu thiết kế mình thích, либо không đủ tin cậy để đỡ drone (nhiều người nói mấy cái stand dễ bị lật khi vô tình đụng trúng). Thế là mình quyết định tự thiết kế. Mình thích dáng đứng của mấy cái stand thấy online, nên làm tương tự nhưng thêm “twist” riêng: phần mount chỗ đặt drone có thể tháo rời và thay đổi (interchangeable).

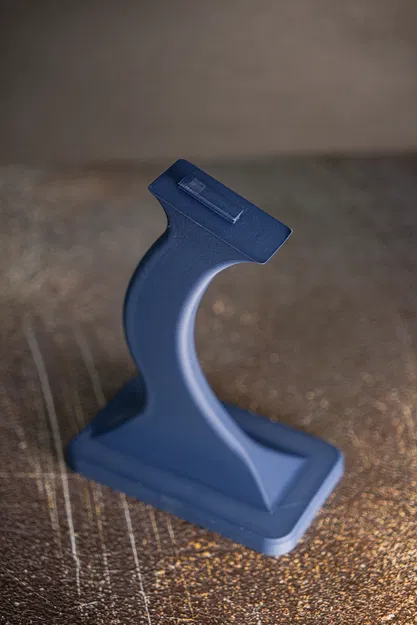

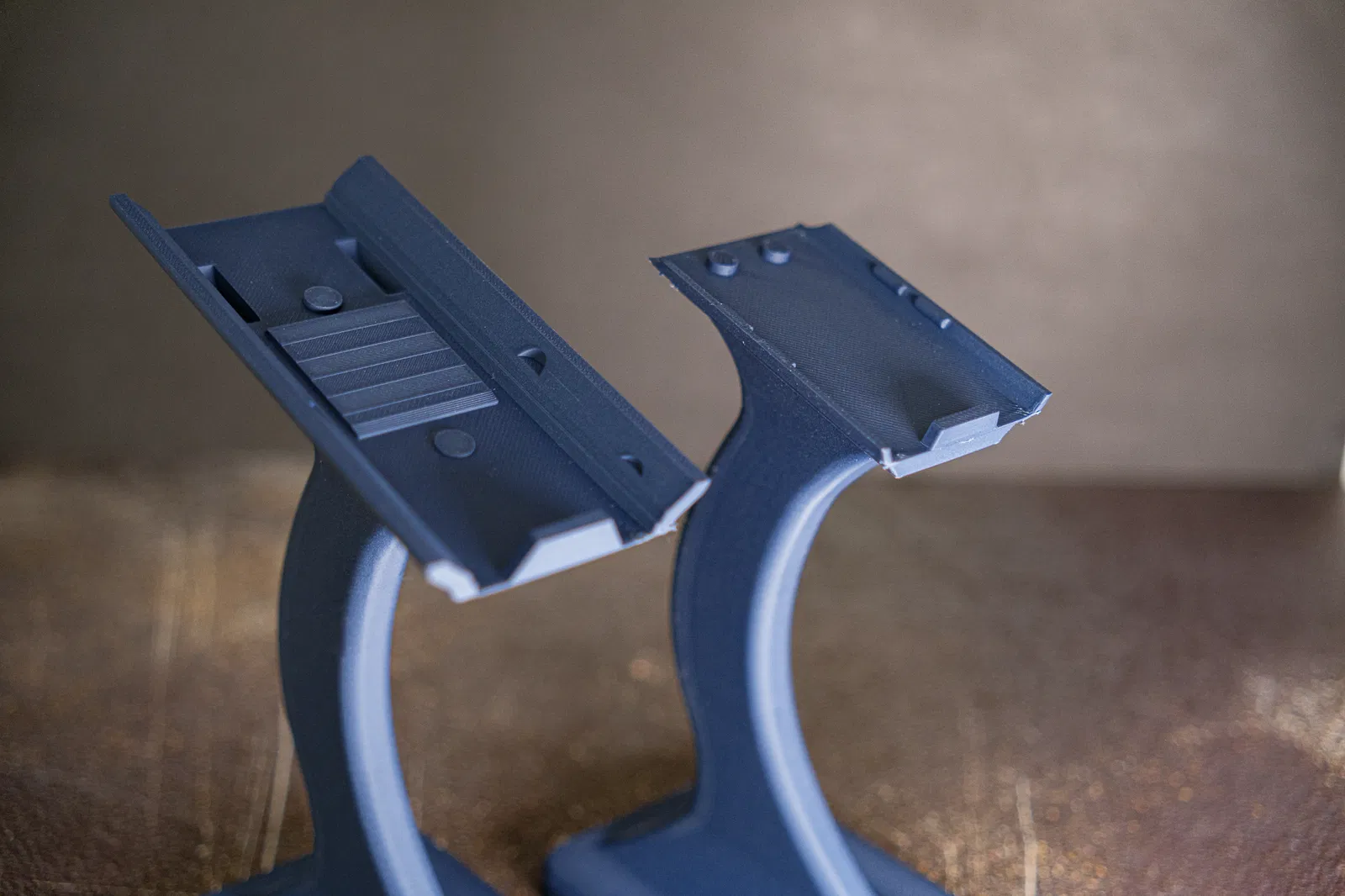

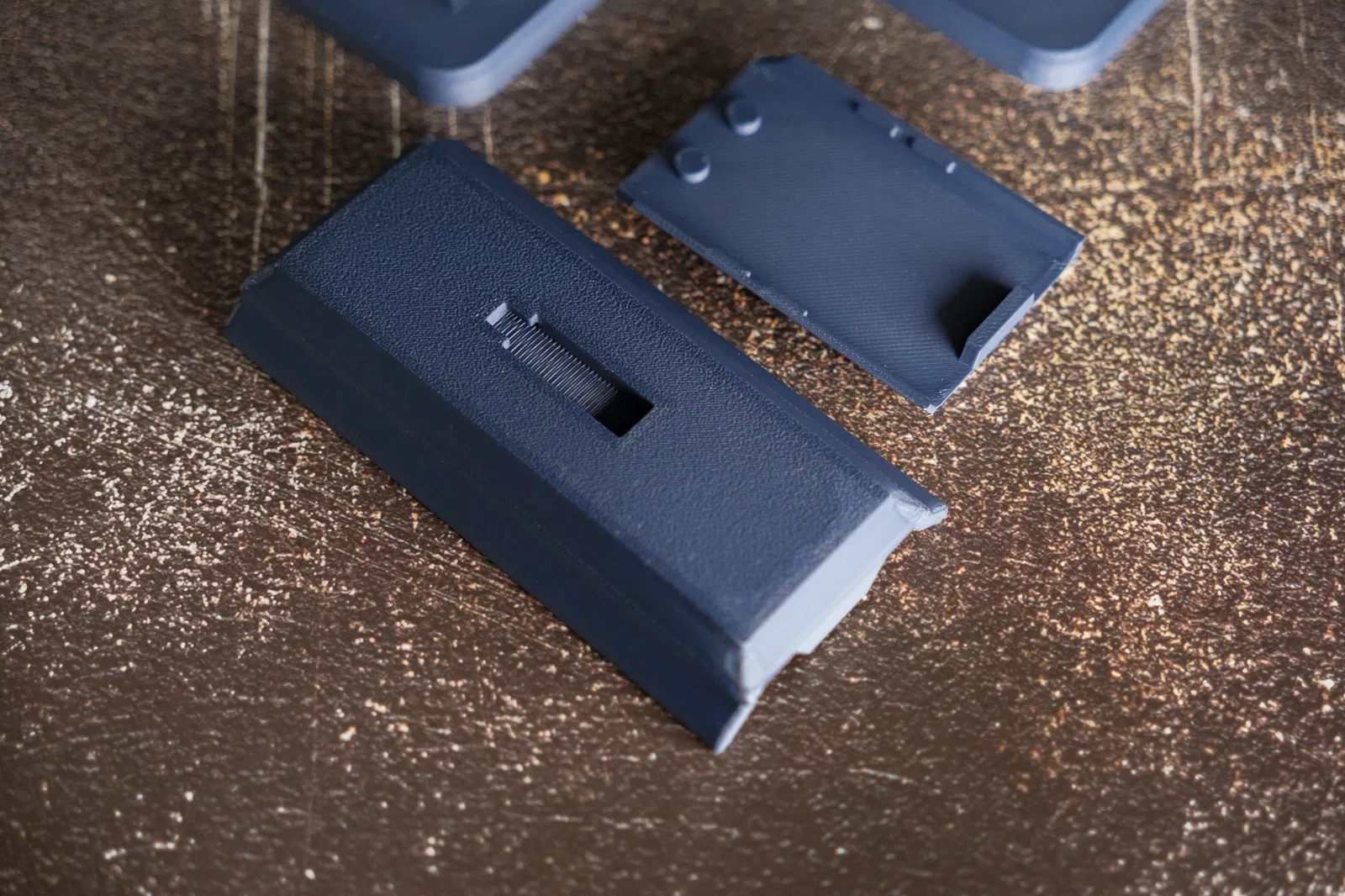

Phần stand có “male section” của cơ chế khóa kiểu trượt vào rồi khóa bằng friction fit (mình không biết tên chuẩn của kiểu này. Nếu bạn biết tên thì chỉ giúp mình với). Còn mặt đáy của mount có phần “female cutout”. Canh cho đúng rãnh rồi trượt mount vào là nó khóa tại chỗ. Khi muốn tháo mount để đổi loại khác, chỉ cần đẩy mount ngược lại để nhả khỏi stand. Hai phần giữ chặt với nhau nhờ lực ma sát.

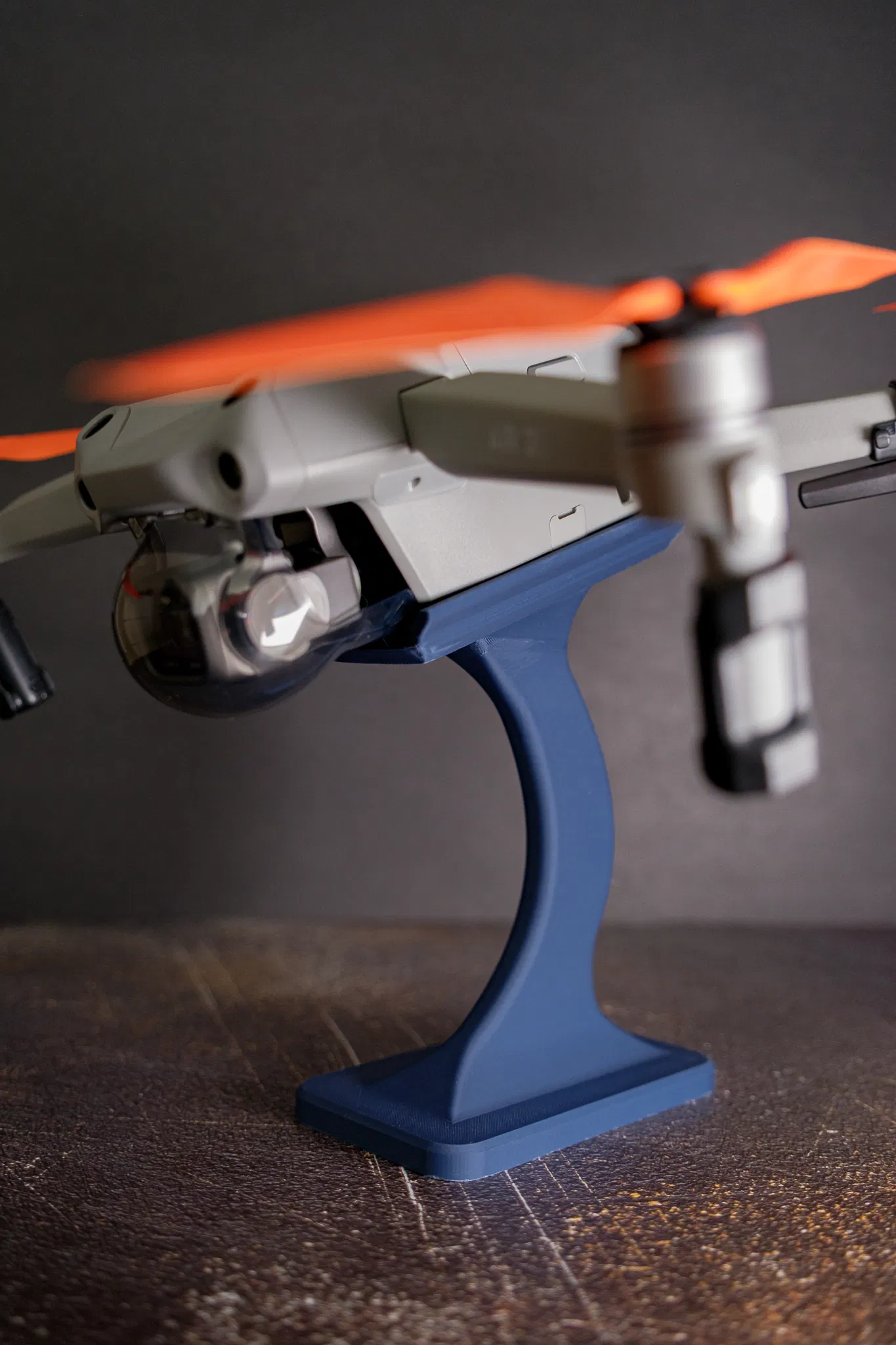

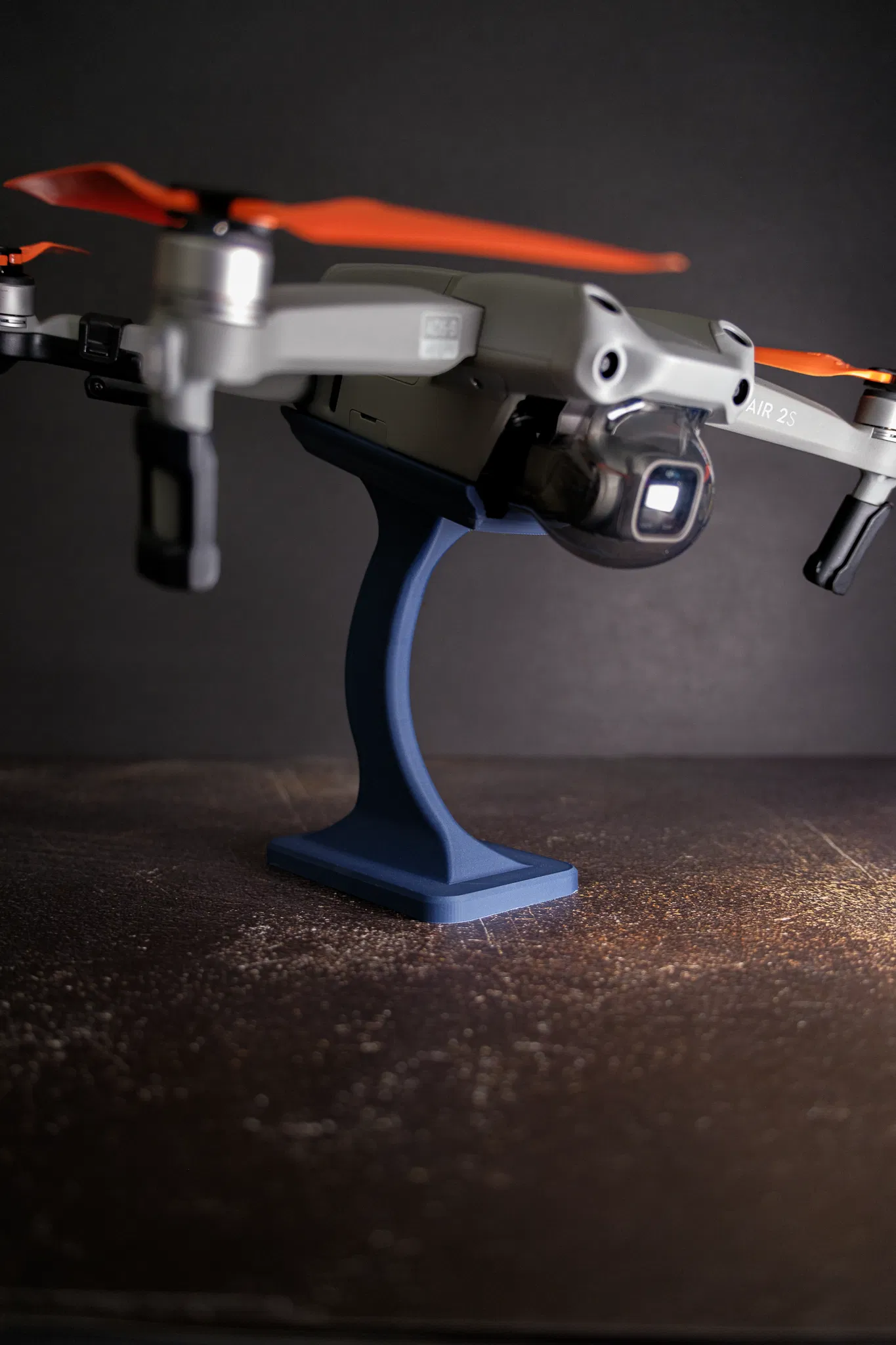

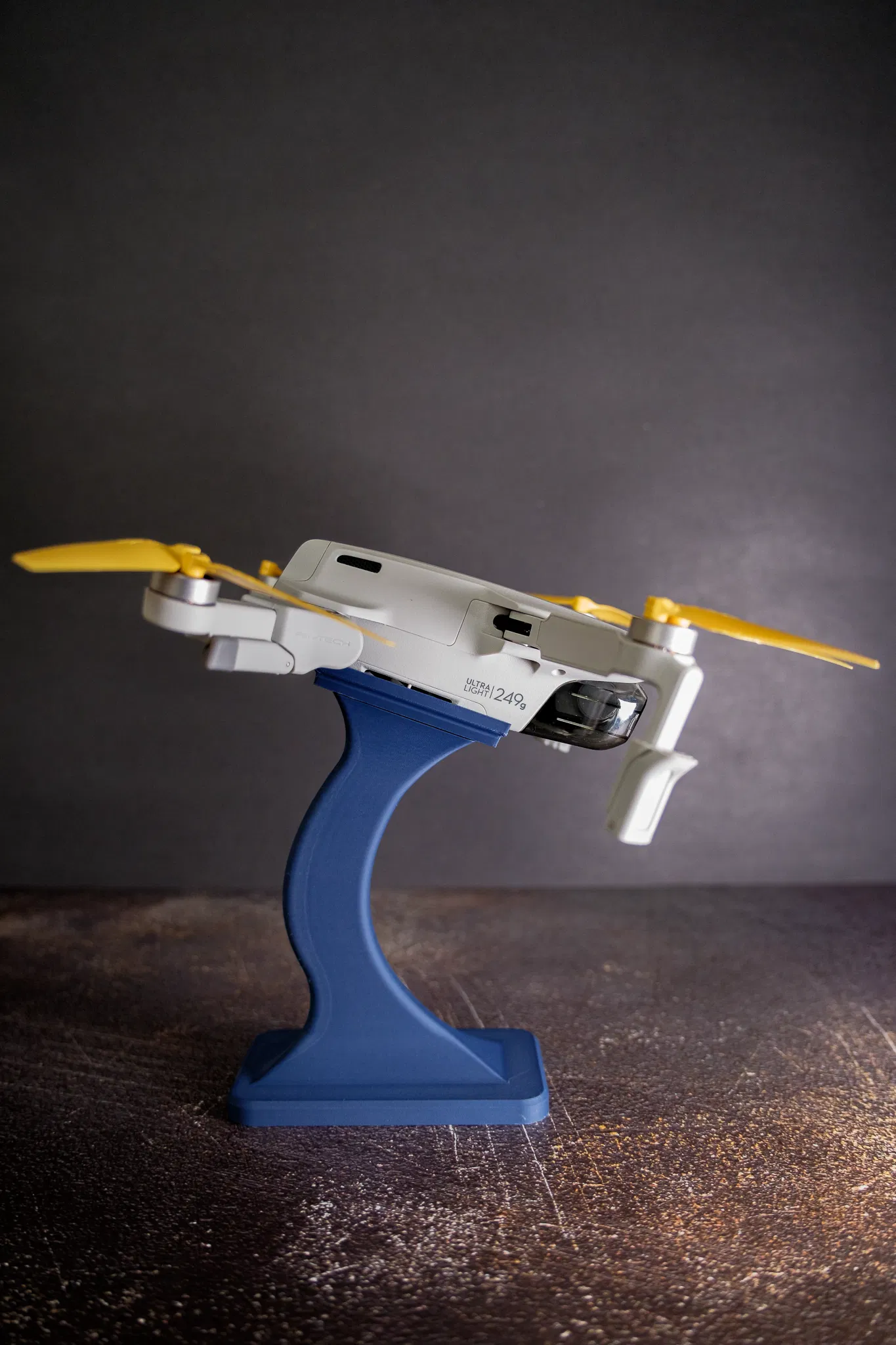

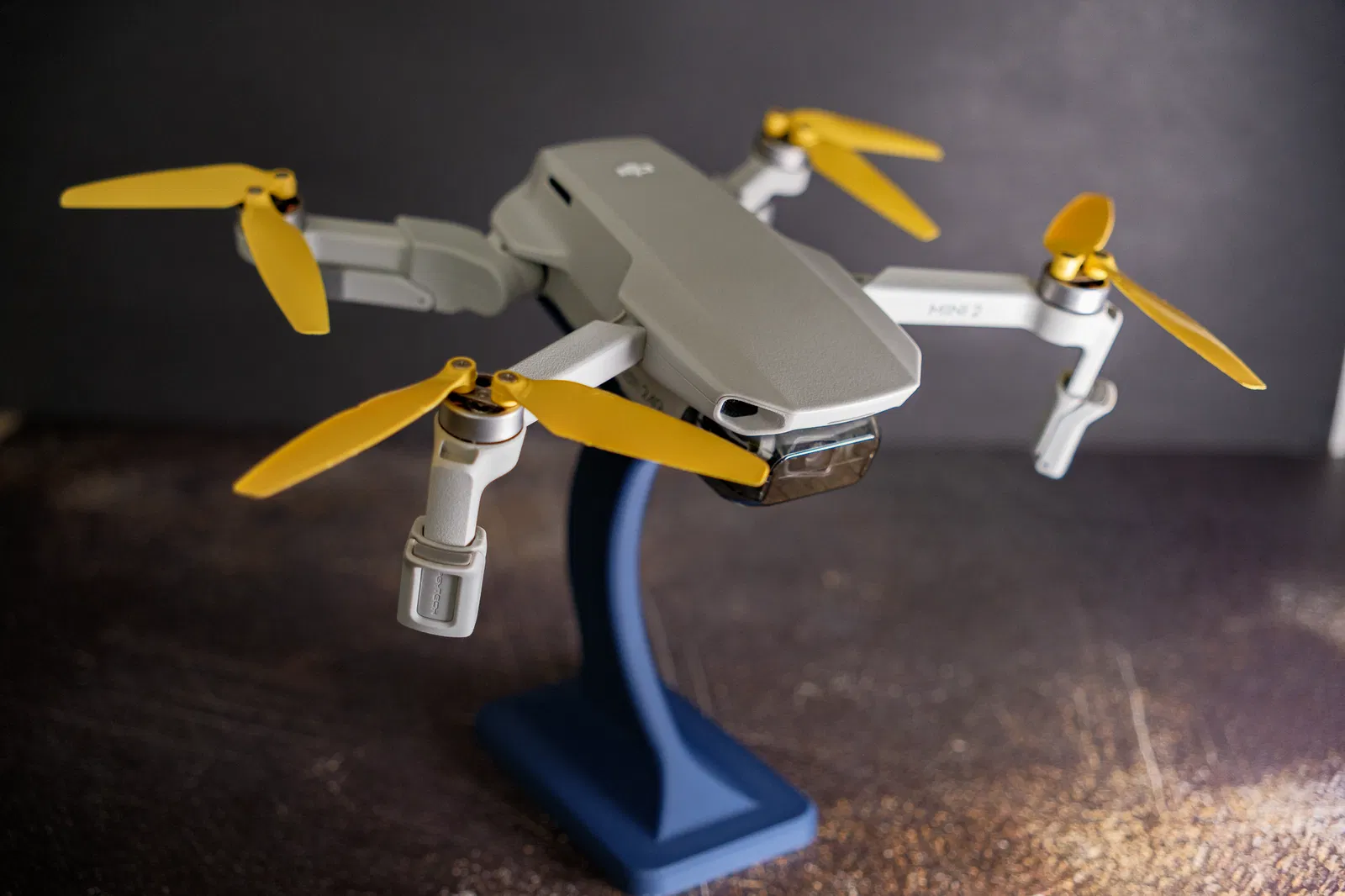

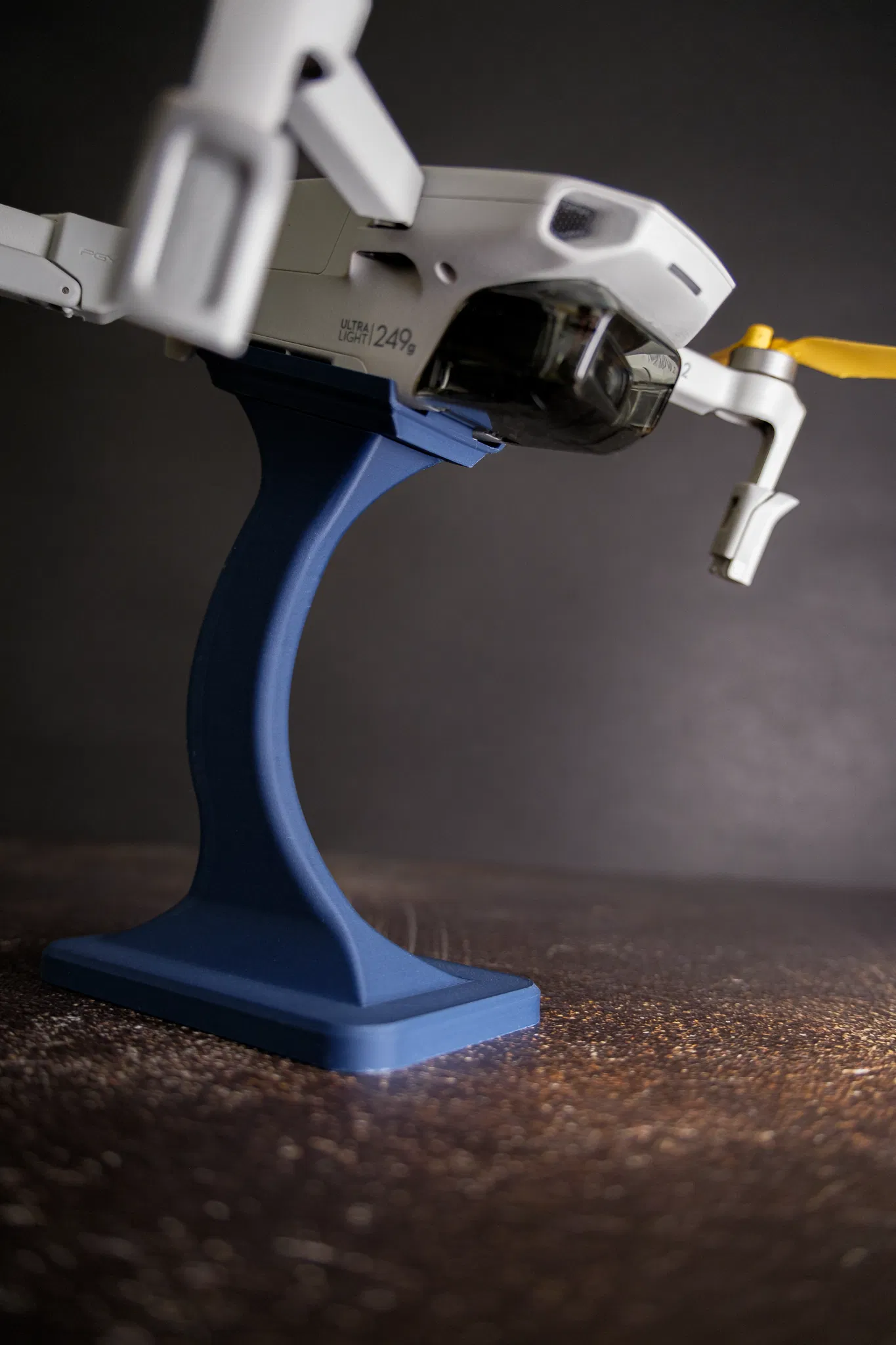

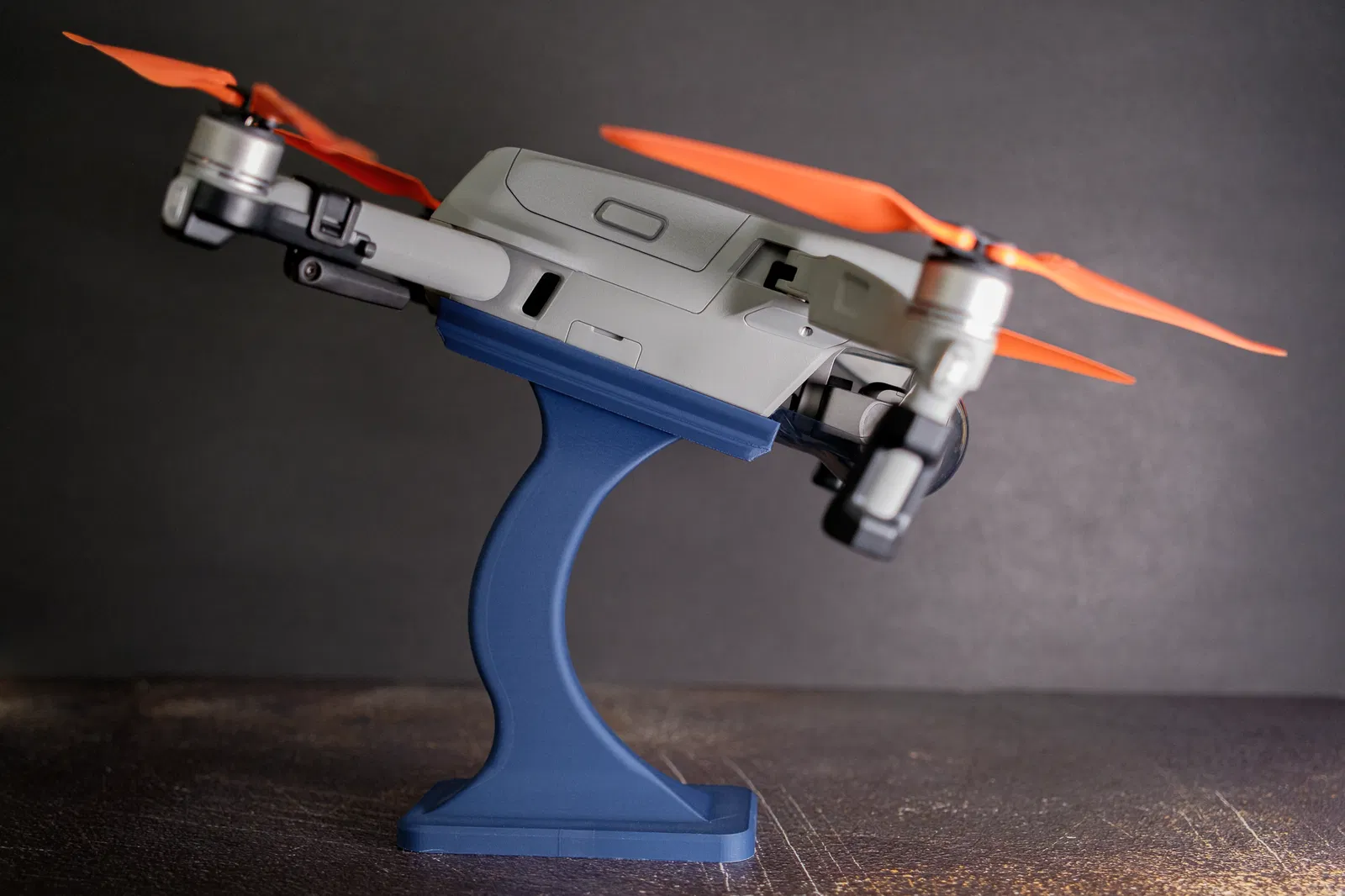

Bản thân cái stand này rất cứng cáp và theo mình đủ tin cậy để đỡ Air 2S khi bung càng (fully deployed). Nó không dễ lật chỉ với vài cú chạm nhẹ, nhưng dĩ nhiên nếu cố tình đẩy mạnh thì vẫn sẽ lật. Với Mini 2 thì còn ổn định hơn nữa vì Mini 2 nhỏ và nhẹ hơn.

Warning: Cả hai drone đều KHÔNG được cố định hoàn toàn vào stand, nên có thể tách khỏi stand khá dễ. Vì vậy nếu stand bị lật, drone CHẮC CHẮN sẽ rớt ra khỏi stand! Vui lòng đặt stand và drone ở nơi an toàn, tránh xa trẻ nhỏ hoặc thú cưng có thể làm rớt.

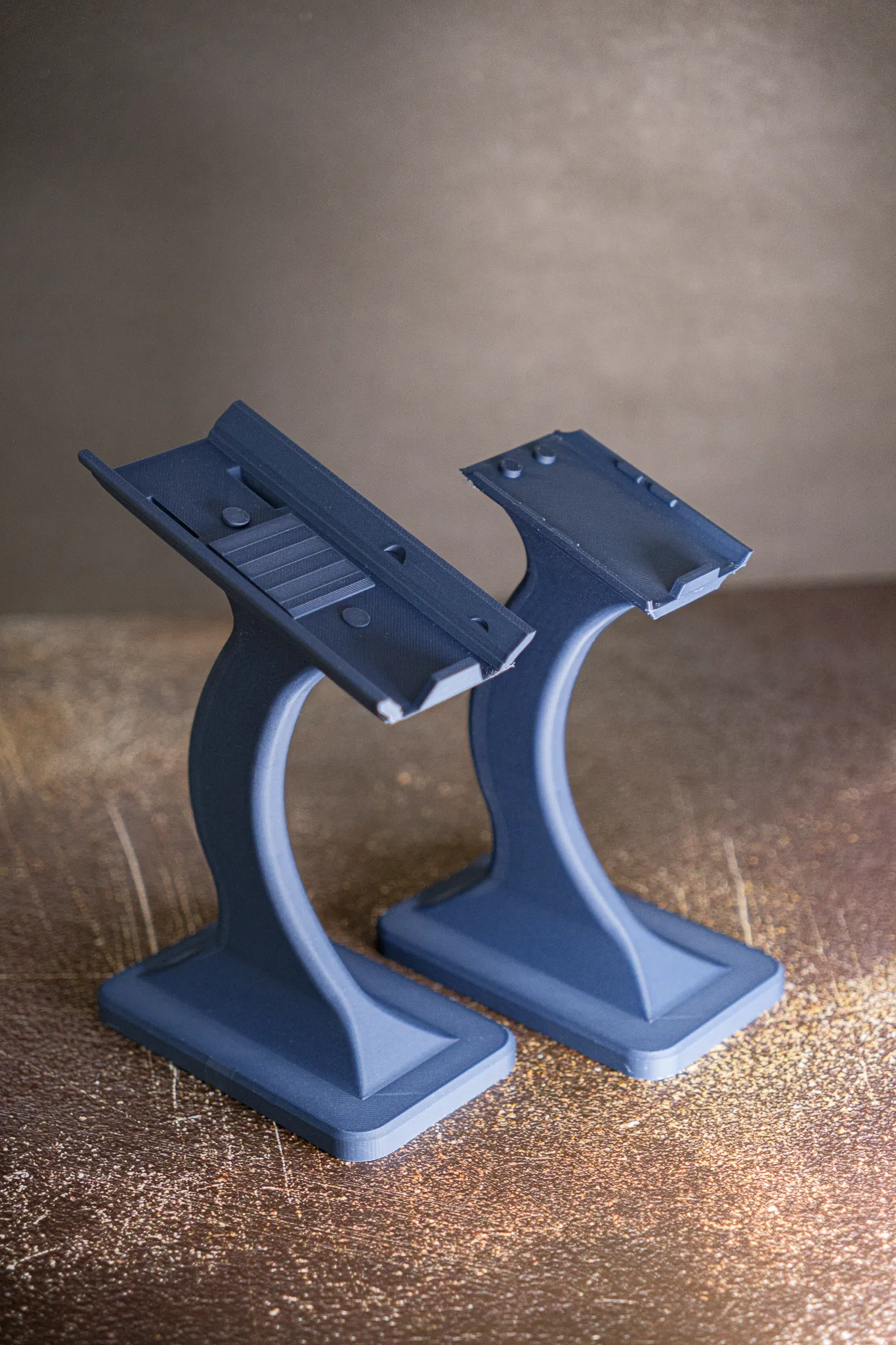

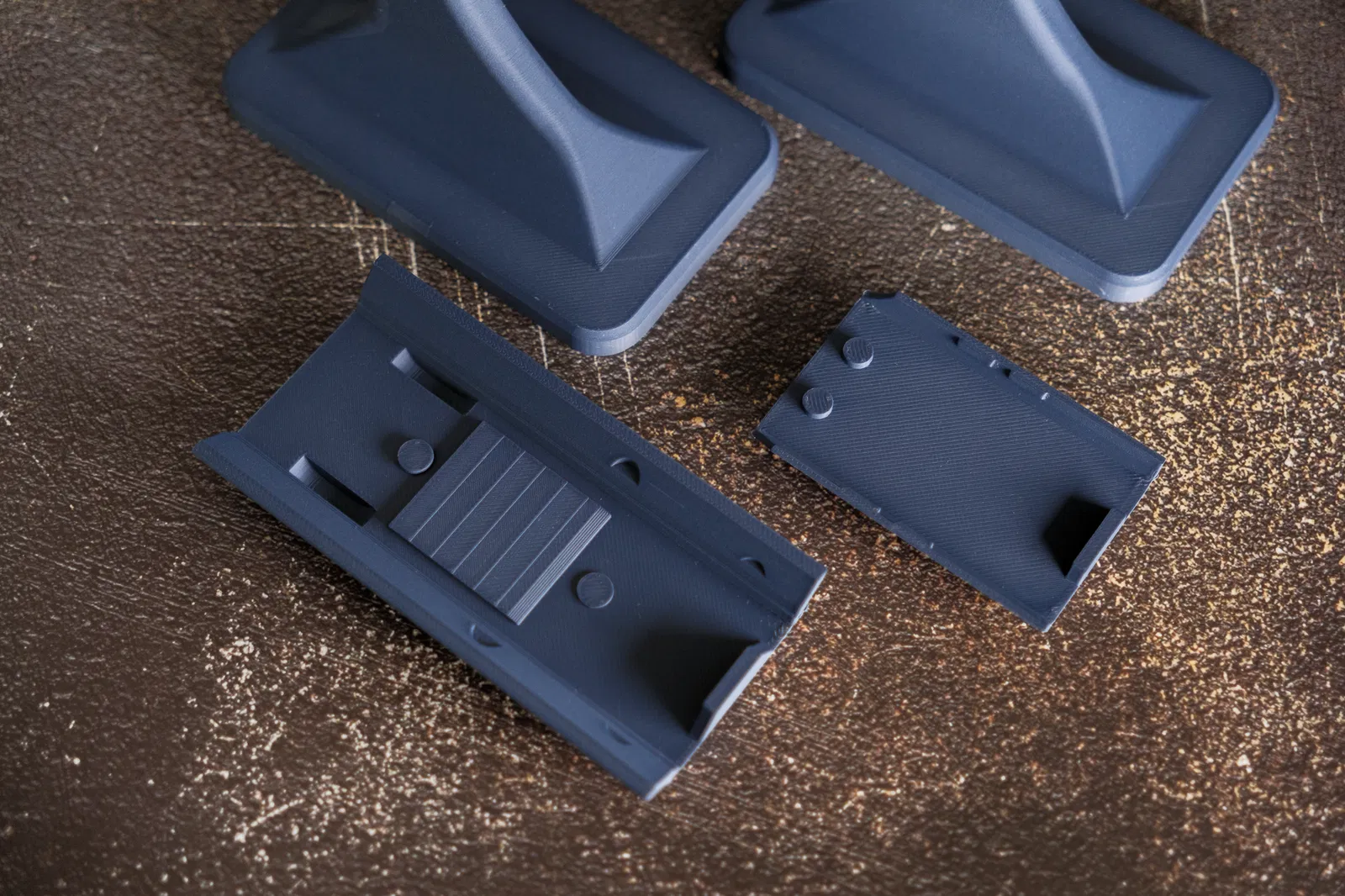

Hiện tại có hai mount cho stand này: một cho Air 2S và một cho Mini 2/SE. Phần stand cũng có hai kiểu hoàn thiện: một kiểu cạnh sắc và một kiểu bo tròn mượt. Mình chưa từng in bản cạnh sắc nên không có hình, nhưng vẫn để kèm ở đây phòng khi bạn thích style đó.

Print Guide:

Bản in này không kén vật liệu, mình in bằng PLA. Bạn cứ thoải mái thử vật liệu và các thiết lập khác như infill hay wall thickness. Bản của mình in với 15% adaptive cubic, 4 wall loops và layer height 0.08mm để bề mặt mịn, sạch.

In tất cả các mặt phẳng úp xuống, không cần supports. Vui lòng xem các thiết lập quan trọng bên dưới.

2 important settings to keep in mind:

1. Các mẫu này không lý tưởng để in với layer height .20mm hoặc .016mm. In ở các layer height này sẽ bị overhang khá xấu. Layer height tối thiểu cho phần stand nên là 0.16mm và tối thiểu cho mount Mini 2 là 0.12mm. Mình không chắc có phụ thuộc máy in hay slicer không, nhưng khi preview mà thấy các vùng overhang màu xanh (blue overhangs) thì mình khuyên giảm xuống layer height kế tiếp. Cố gắng loại bỏ các vùng xanh đó vì nhìn sẽ không đẹp.
2. Mình khuyên bật outer brim. Bộ in đầu tiên của mình không dùng brim và fail rất thảm: có một part bị bung khỏi print plate, còn vài part khác bị đội góc lên khỏi print plate dẫn tới hỏng. Đừng liều—cứ in kèm brim! Mình đặt brim width 7mm để bám chắc hơn.
