Vỏ thay thế Nintendo DS Unhinged (không bản lề) - Shell Replacement

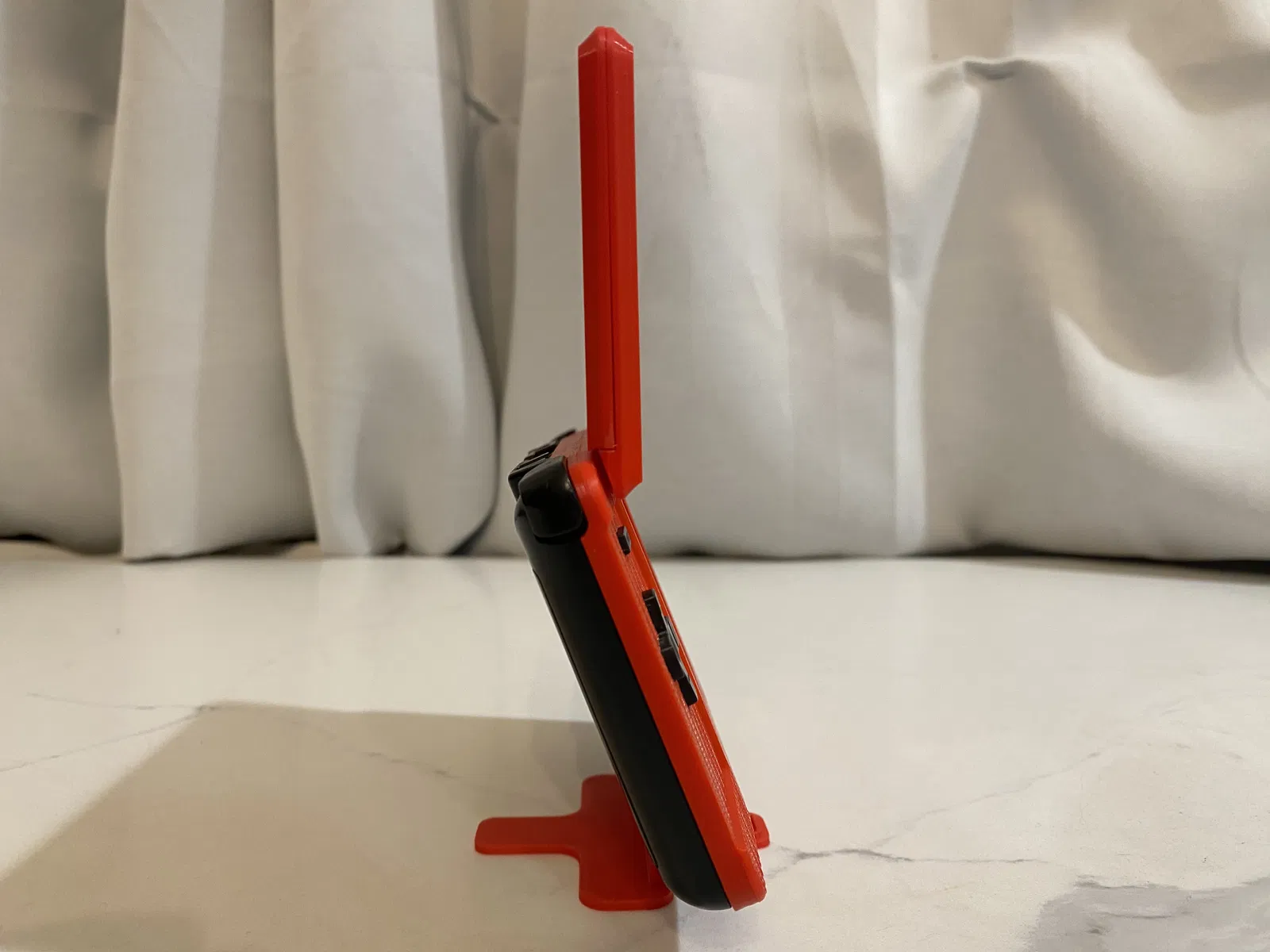

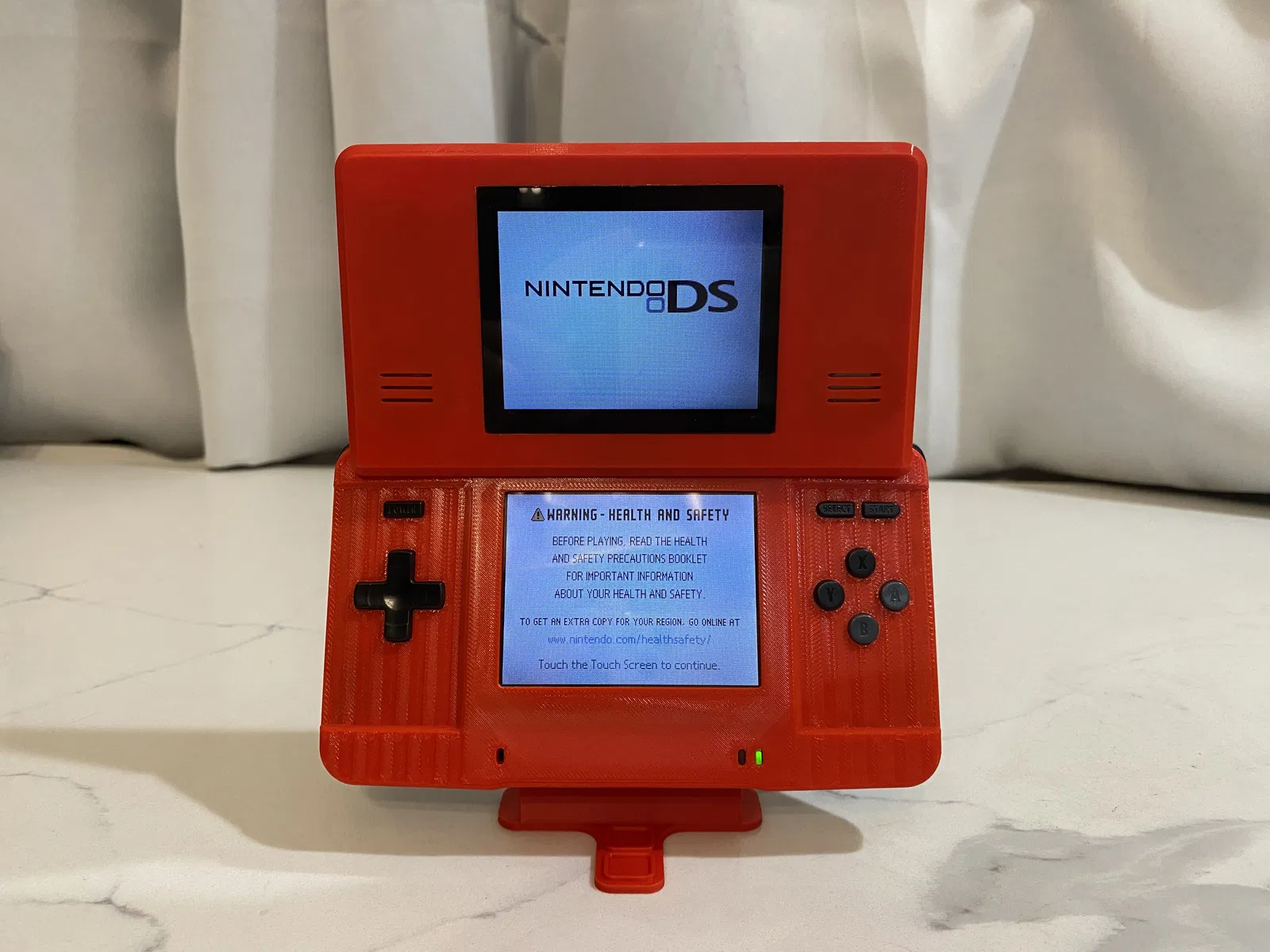

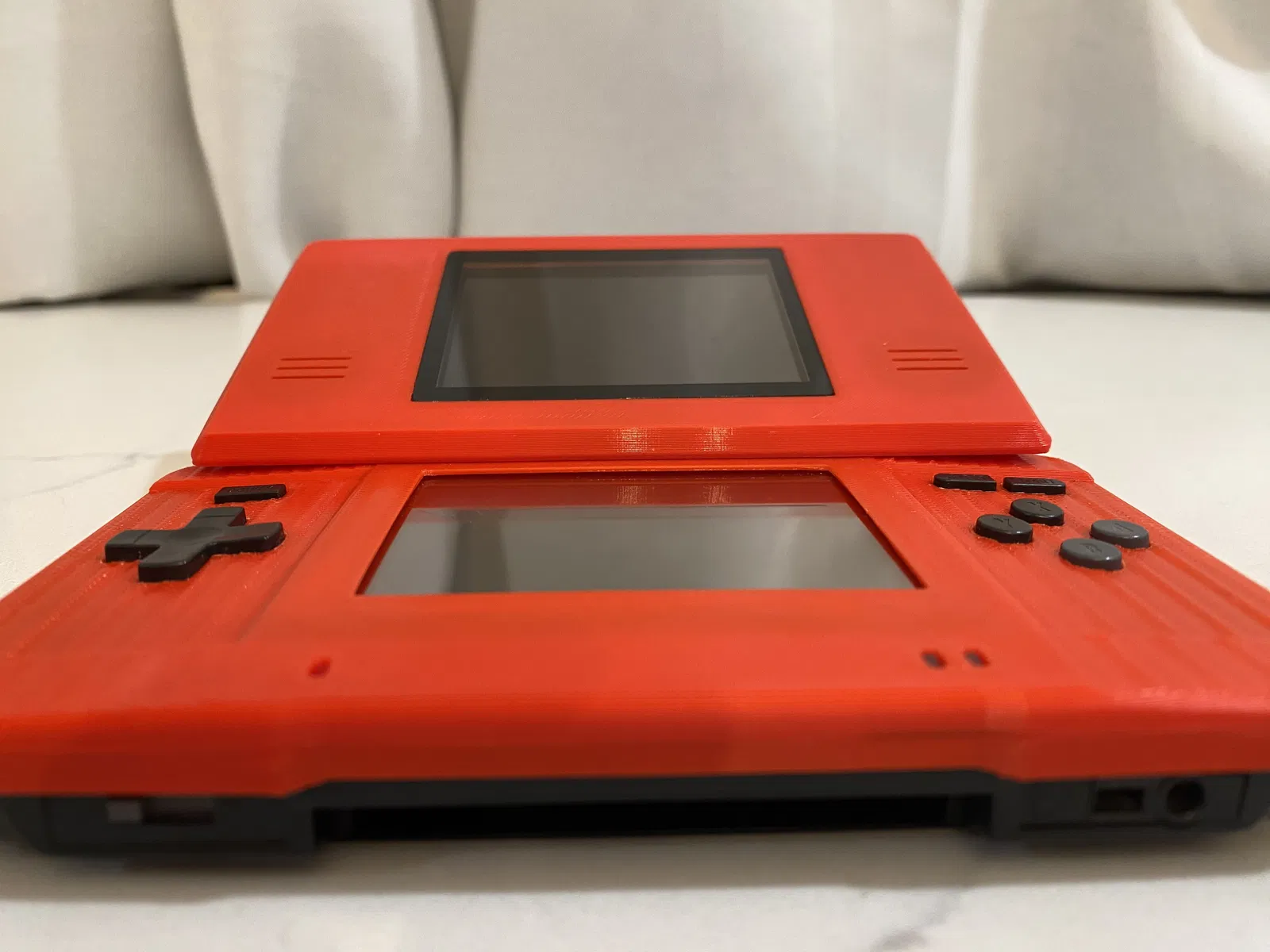

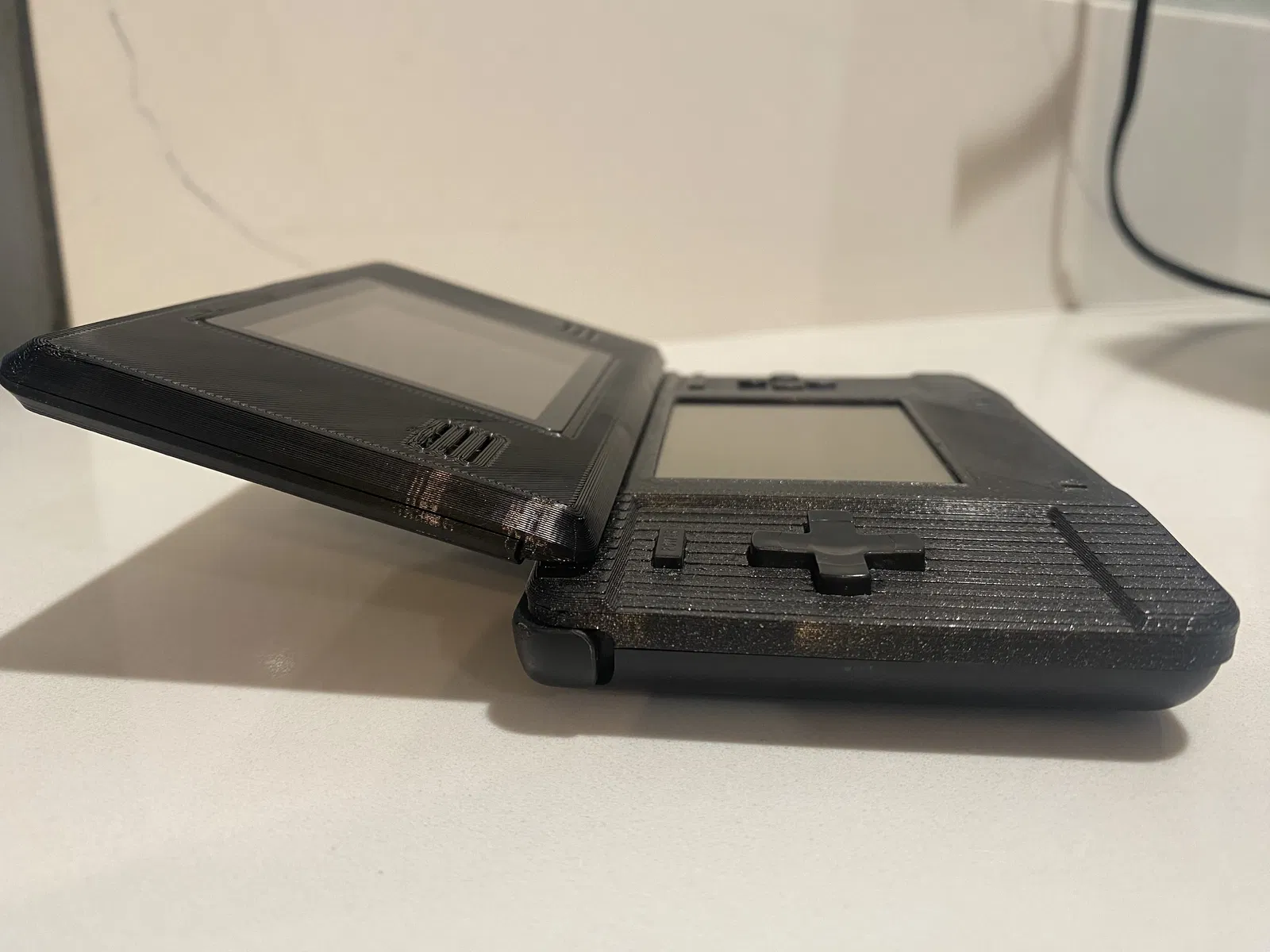

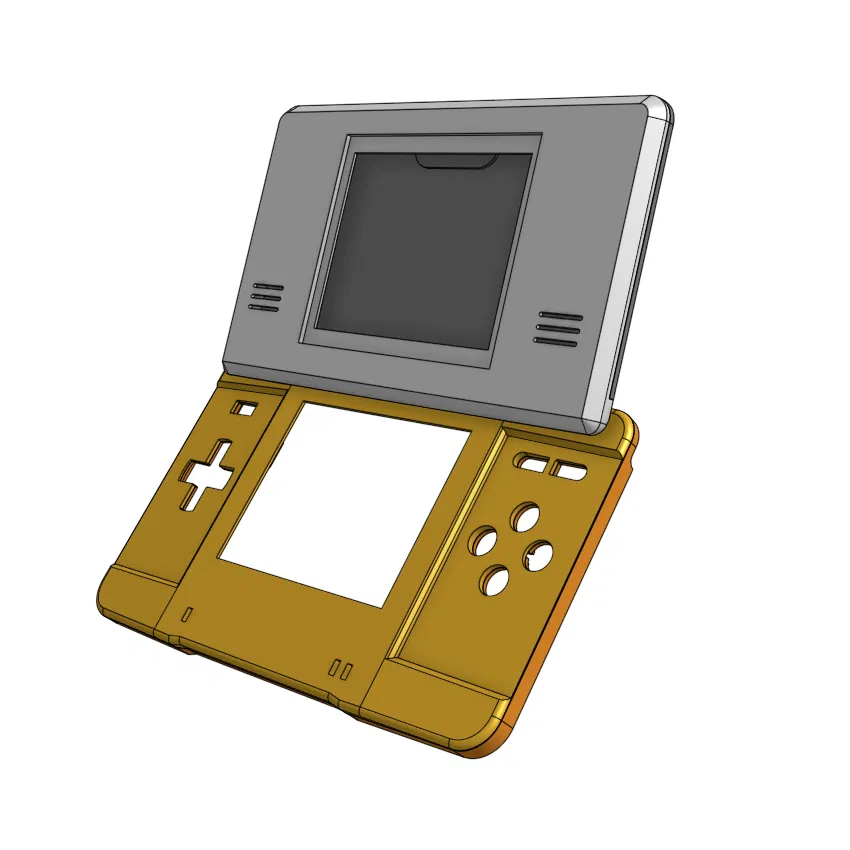

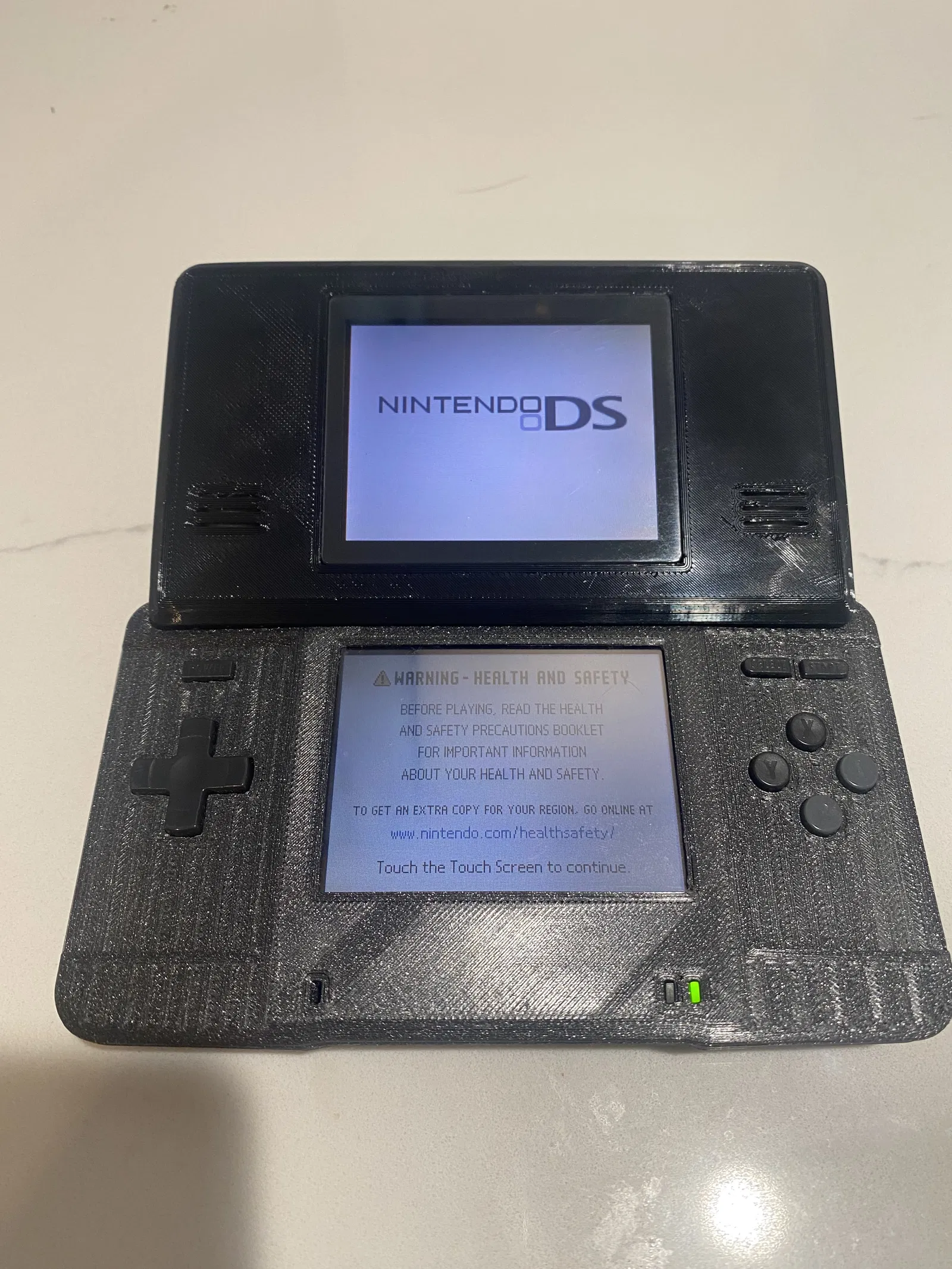

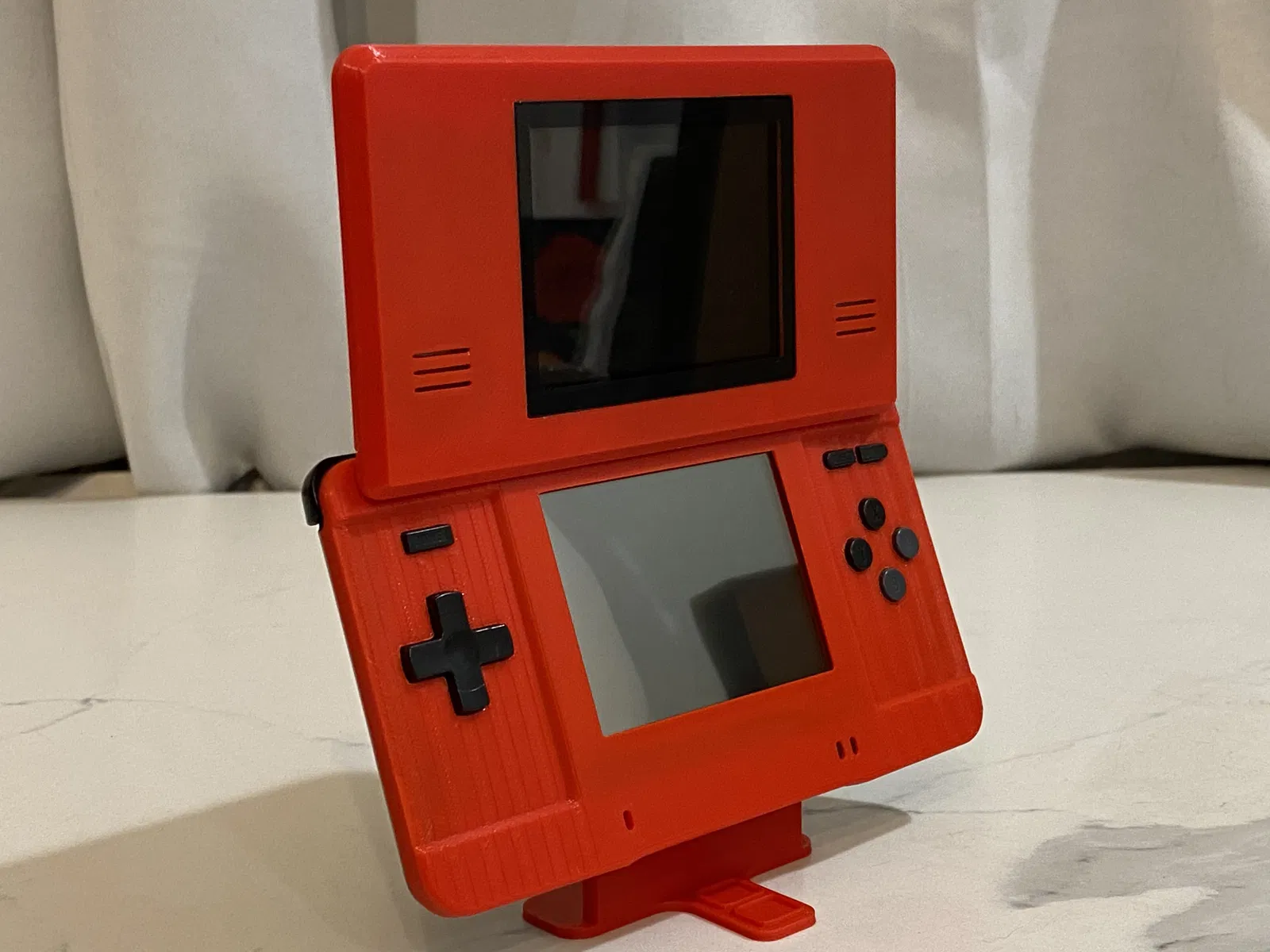

Đây là bộ vỏ thay thế cho Nintendo DS đời đầu (NTR-001, còn gọi là DS Phat) và đồng thời loại bỏ phần bản lề. Đây là thiết kế không bản lề (hingeless). Màn hình trên sẽ không gập xuống được.

Máy DS đời đầu nổi tiếng là nhựa lão hoá không tốt, làm vỏ bị giòn và rất hay nứt/gãy ở khu vực bản lề. Đôi khi bản lề cũng bị thất lạc. Trên eBay thường gặp nhiều máy DS bị bể sẵn, giá rẻ.

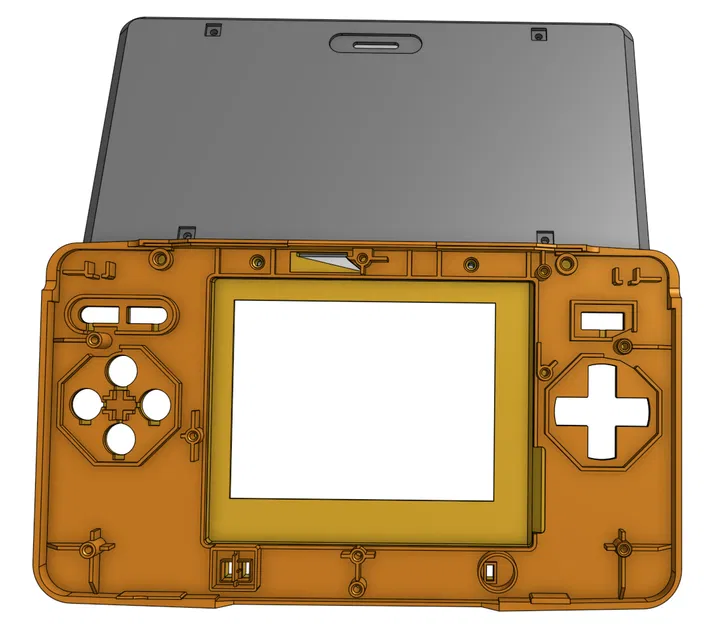

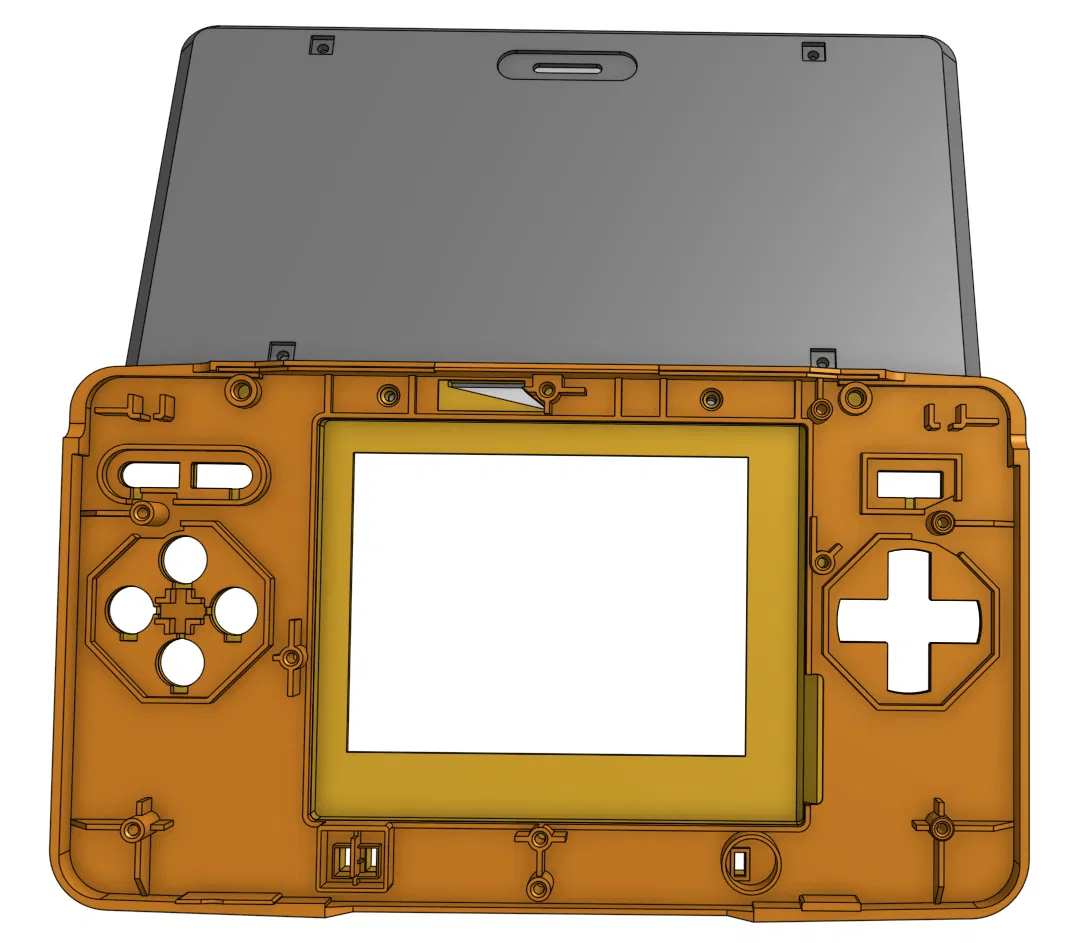

Mình thiết kế để in FDM dễ ở layer height 0.2mm và nozzle 0.4mm. Các phần “a” và “b” được thiết kế để dán/đổ epoxy lại với nhau. Mục đích là tránh bề mặt xấu ở mặt trong/ngoài và giảm support xuống mức tối thiểu. Mình đã cố gắng hết sức để các chi tiết cần ít support nhất có thể. Khi dán hai phần này, nhớ canh thật kỹ tất cả lỗ nút bấm và các mép cạnh cho khớp.

CÁC PHẦN B VÀ X CẦN SUPPORT.

Màn hình trên được bắt vào phần đáy của vỏ bằng 2 vít M2. Vít sẽ tự cắt ren vào nhựa.

Thiết kế này nhằm tái sử dụng các con vít gốc của DS. Có một trụ bắt vít (screwpost) giữ miếng vỏ sau, nằm cạnh cây stylus, đã được lược bỏ để chừa chỗ cho Loopy DS capture card.

Bạn có thể cần chà nhám/dũa các phần khoét nút để đảm bảo lắp vừa.

Cần chuẩn bị:

1. Các phần “a” “b” “x” “y”
2. Keo/epoxy để dán phần “a” và “b” lại với nhau
3. Nút bấm zin, màng nút (button membranes), trigger, lò xo trigger, bo mạch, loa, pin, kính màn hình trên (top screen lens), v.v. (Tất cả mọi thứ TRỪ phần vỏ)

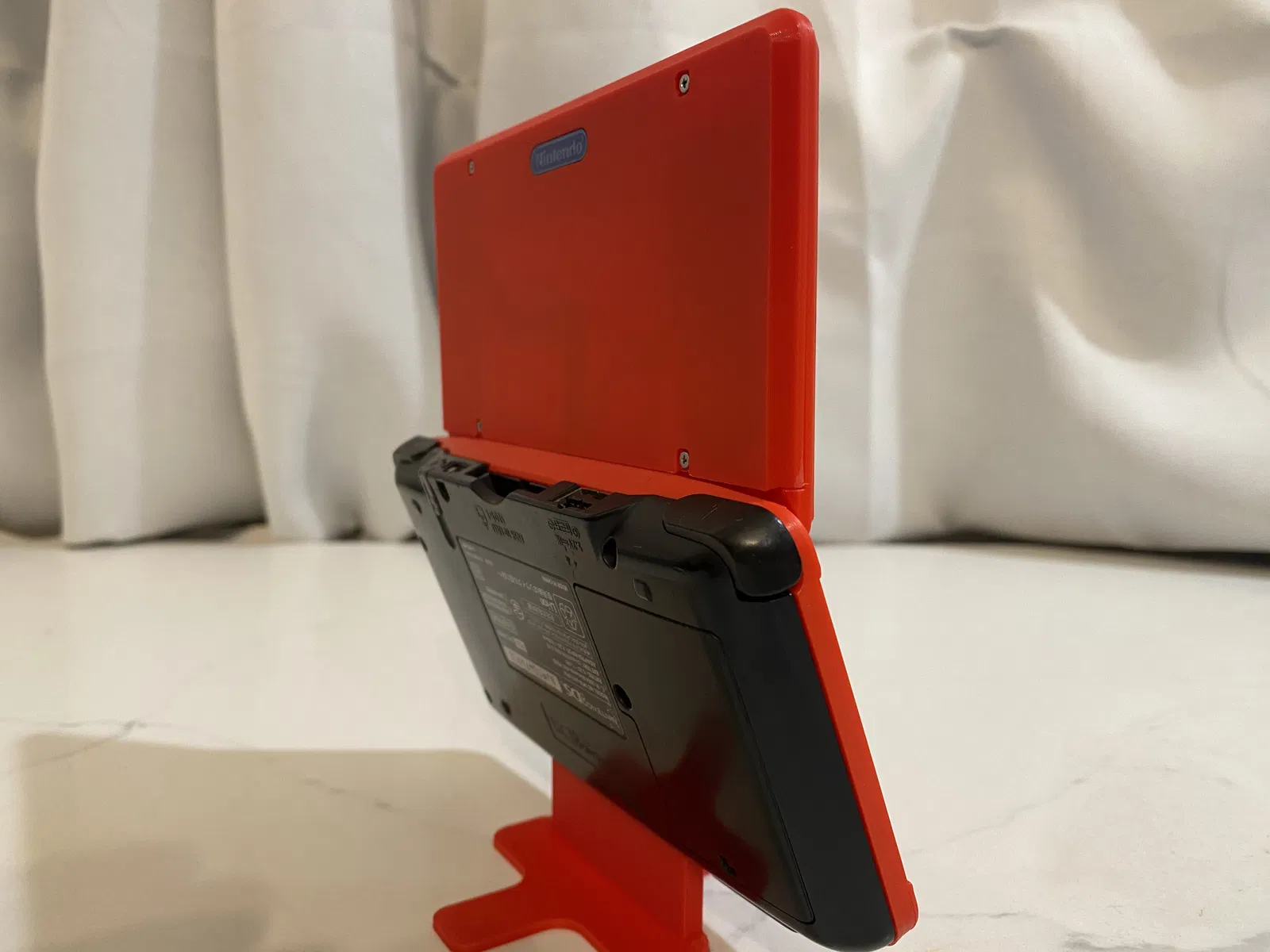

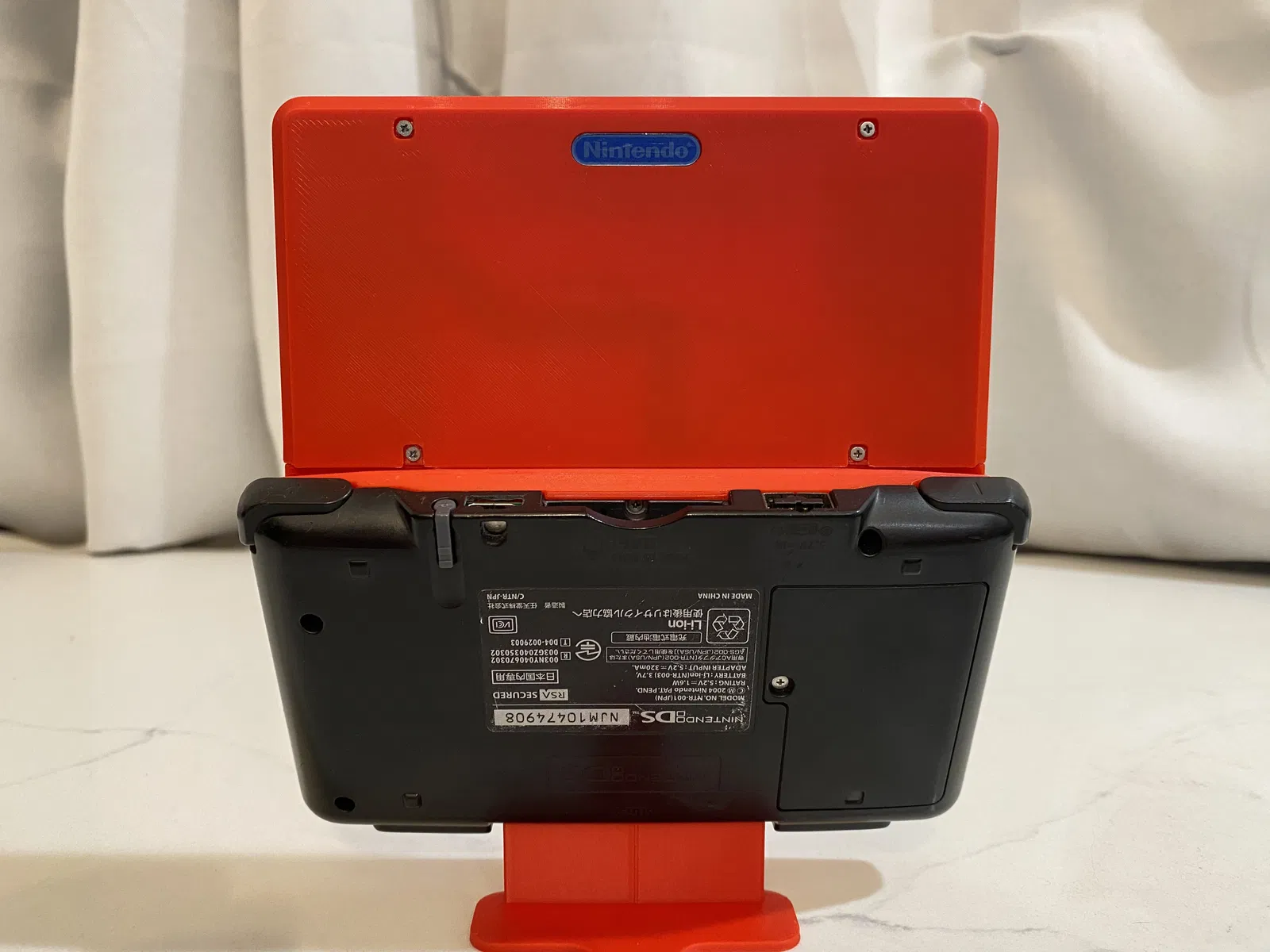

4. Miếng vỏ đáy màu đen nguyên bản. (Nhựa của miếng này gần như lúc nào cũng còn ổn, không giòn)
5. 2x vít M2 (M2x8 rất phù hợp)
6. Các vít nguyên bản đi theo máy DS của bạn
   1. 9x vít Phillips dài hơn
   2. 7x vít Tri-Wing
   3. 2x vít Phillips ngắn hơn để bắt các PCB loa

Sau khi lắp hoàn chỉnh DS Unhinged, bạn sẽ dư lại 1 vít Phillips dài và 1 vít Tri-Wing. Cứ giữ lại phòng khi bạn làm tuôn đầu vít, hoặc bỏ đi cũng được.

Nếu bạn có gợi ý hay góp ý gì, cứ cho mình biết nha. Cảm ơn!
