Đầu tip dispenser Luer Lock tham số cho syringe (SCAD)

Mấy tip này dùng phần khóa (lock portion) từ #3712257, nên có thể tùy biến chiều dài đầu tip, đường kính và kiểu dáng.

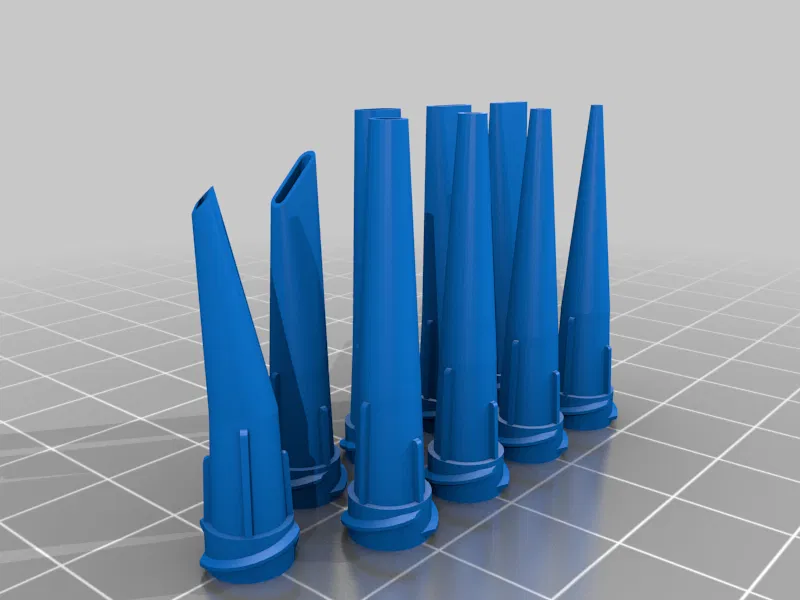

Trong file có sẵn một bộ tip tròn và tip dẹp đơn giản, kèm thêm vài ví dụ tip dẹp dạng nghiêng (angled) và dạng lệch (offset). File STL được cung cấp cả bản có và không có lỗ thoát (drain vents) để in resin.

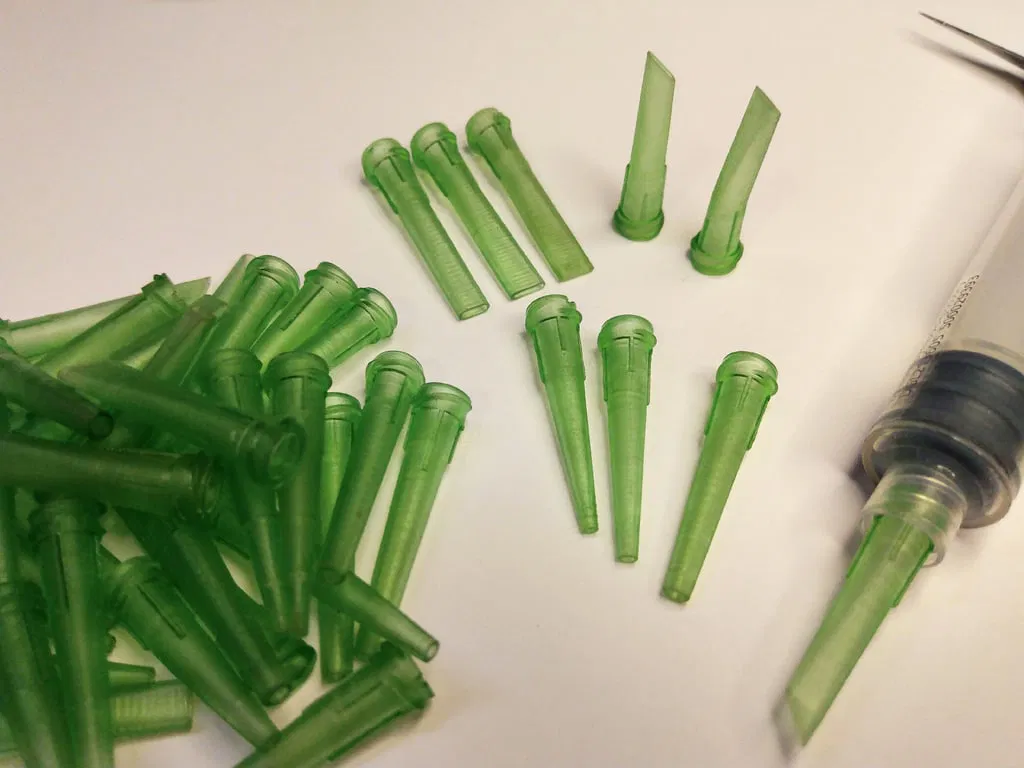

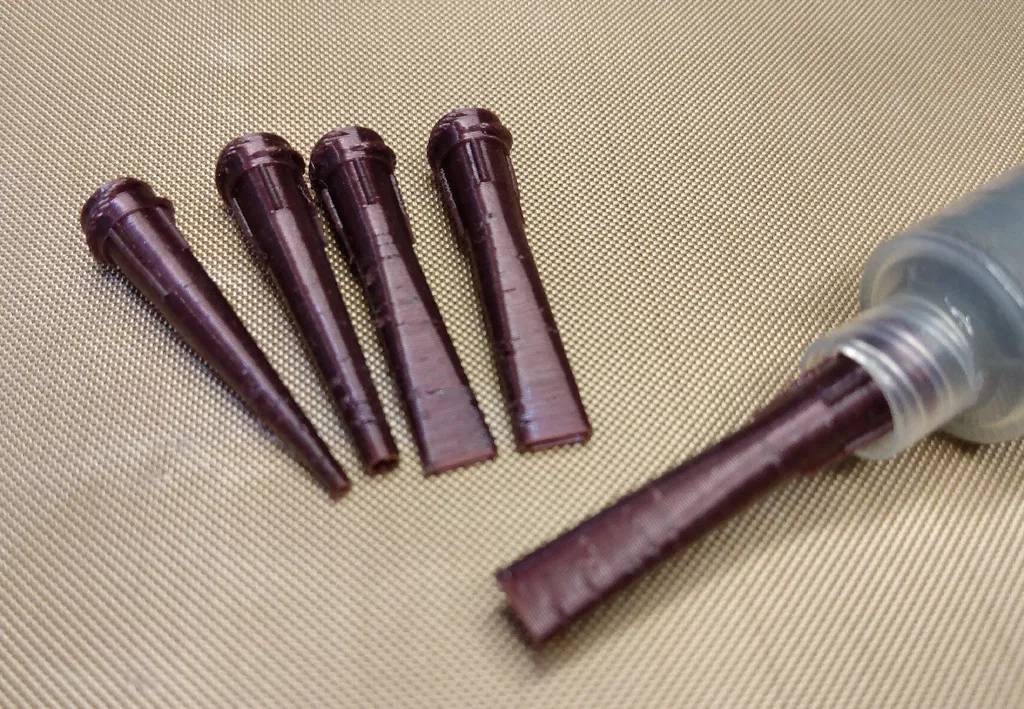

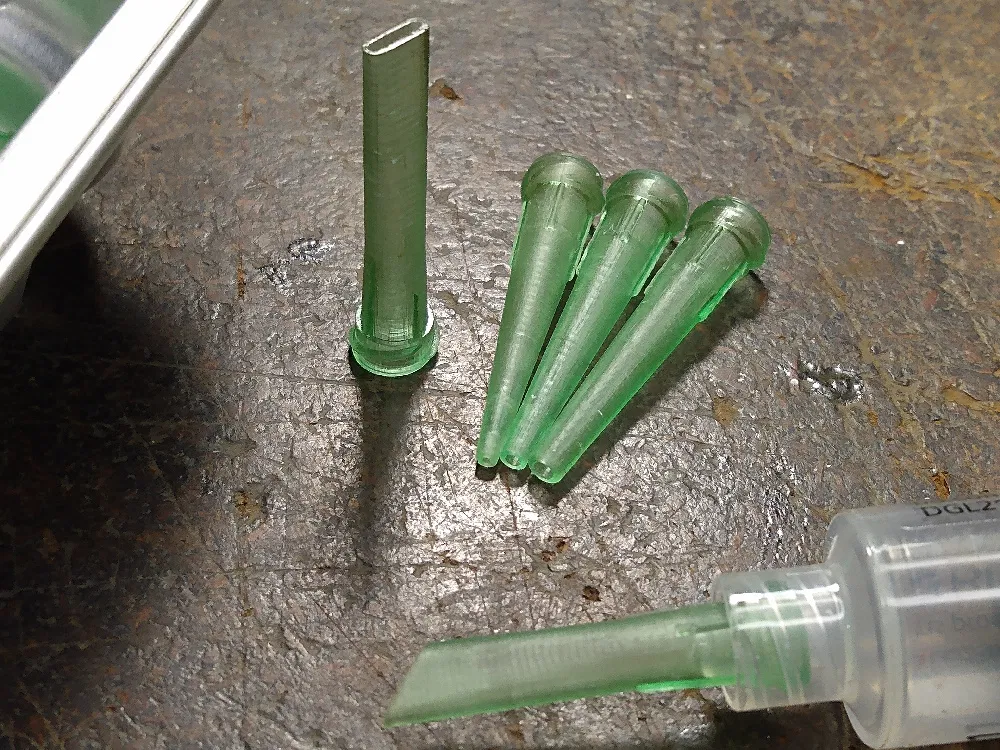

Mình đã in thử bằng PLA và TPU, nhưng mình nghĩ in resin chắc là lựa chọn chấp nhận được duy nhất. Hình chụp cho thấy các chi tiết in resin nhiều loại khác nhau, và một số chi tiết TPU nhìn hơi “bệnh”.

UPDATE 04-26-24:

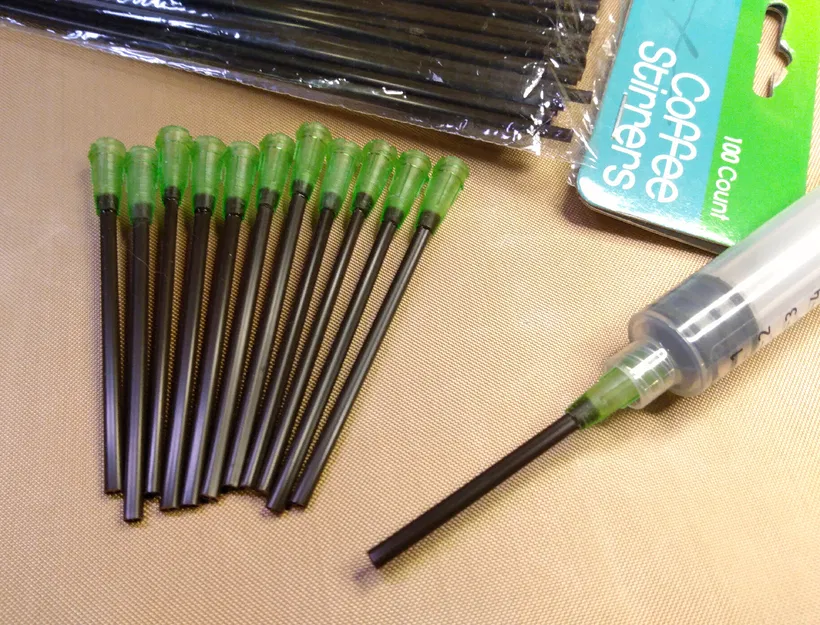

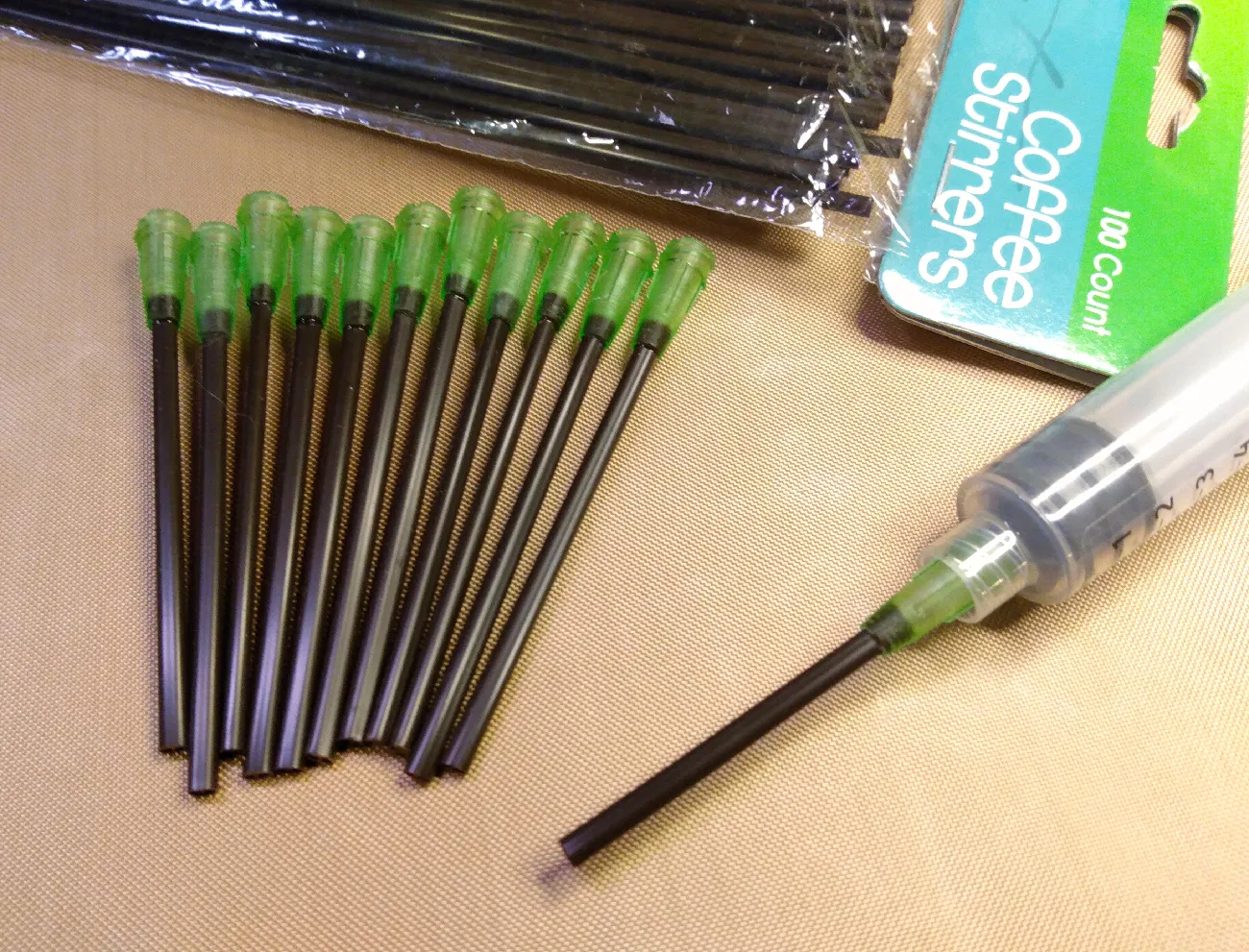

Bổ sung mẫu SCAD và STL cho ý tưởng tip composite 2 mảnh để dùng với ống mao dẫn (capillary tubing) hoặc ống hút nhỏ. Xem hình kèm theo với que khuấy cà phê. Cách này giúp làm tip dài, hơi mềm nhanh và dễ. Có thể cắt theo chiều dài mong muốn hoặc ép dẹp để chui vào các khe hẹp.

UPDATE 10-26-24:
Bổ sung mẫu SCAD và STL cho tip có tiết diện bên trong dạng sao (star) hoặc pseudospline (giống đầu bắt kem siêu nhỏ). Mình chưa thử in mấy cái này, nên có thể sẽ gặp vấn đề. Dĩ nhiên là không thể làm quá lớn.

Category: Tools
