Động cơ Turbojet - Mô hình Cutaway Máy nén hướng tâm

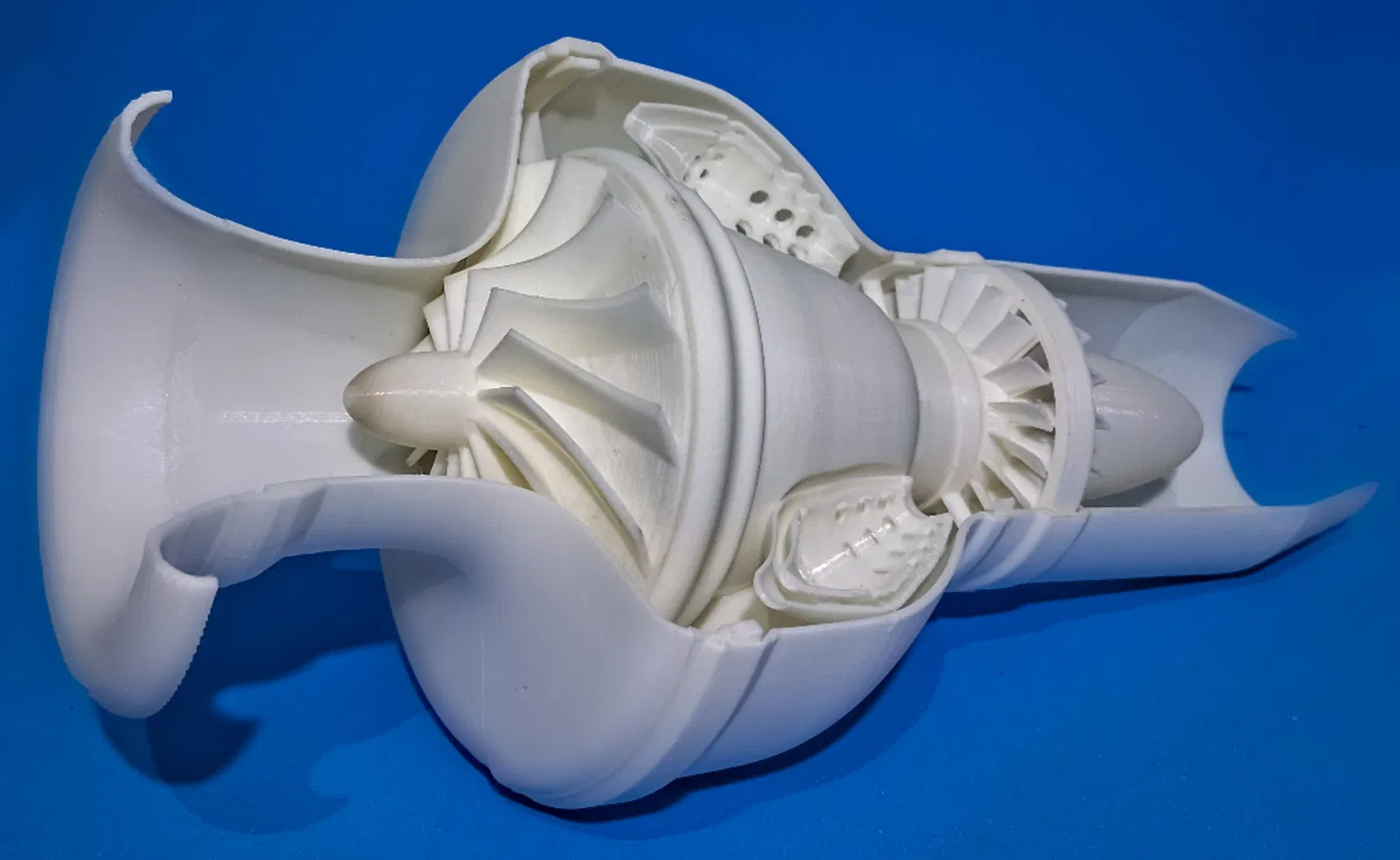

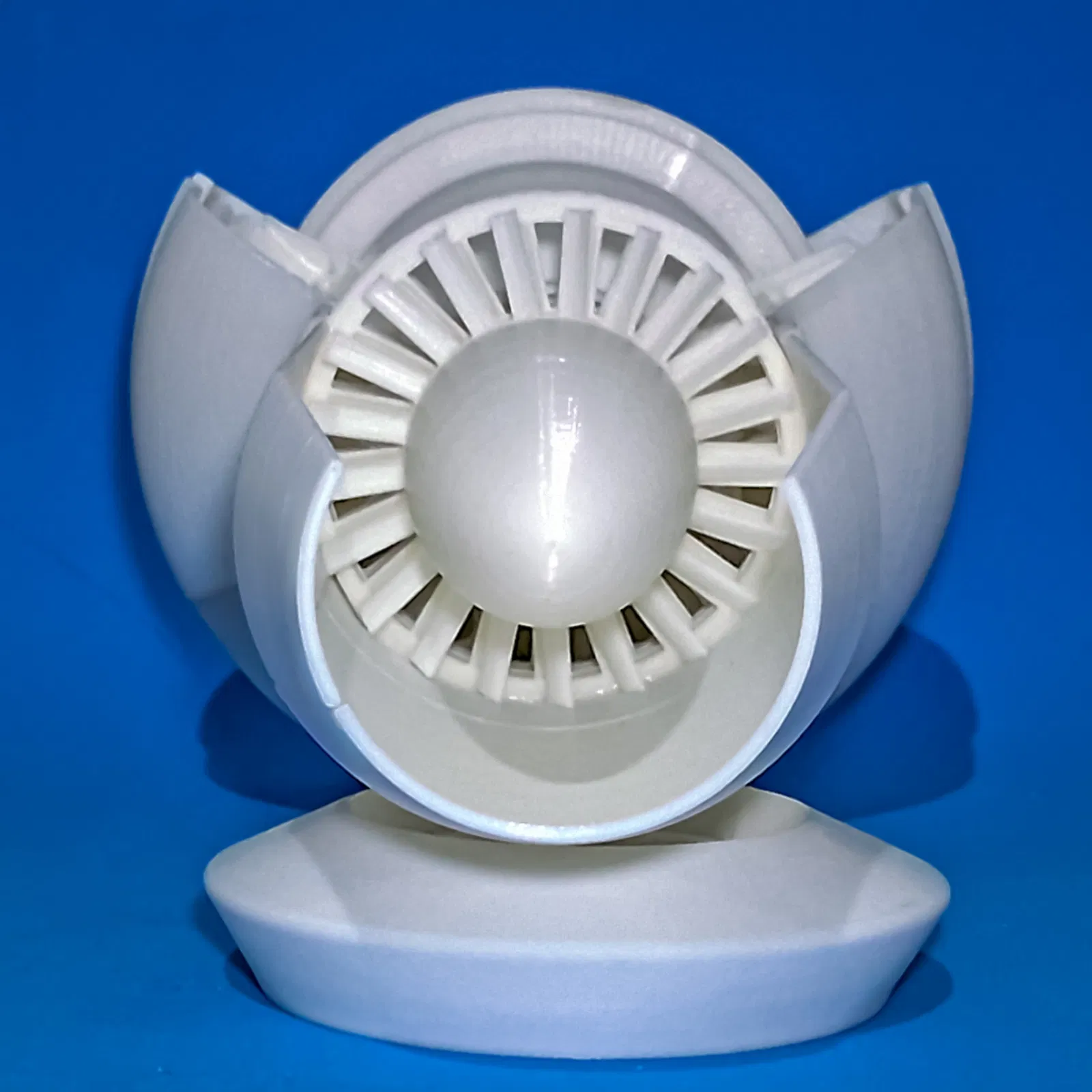

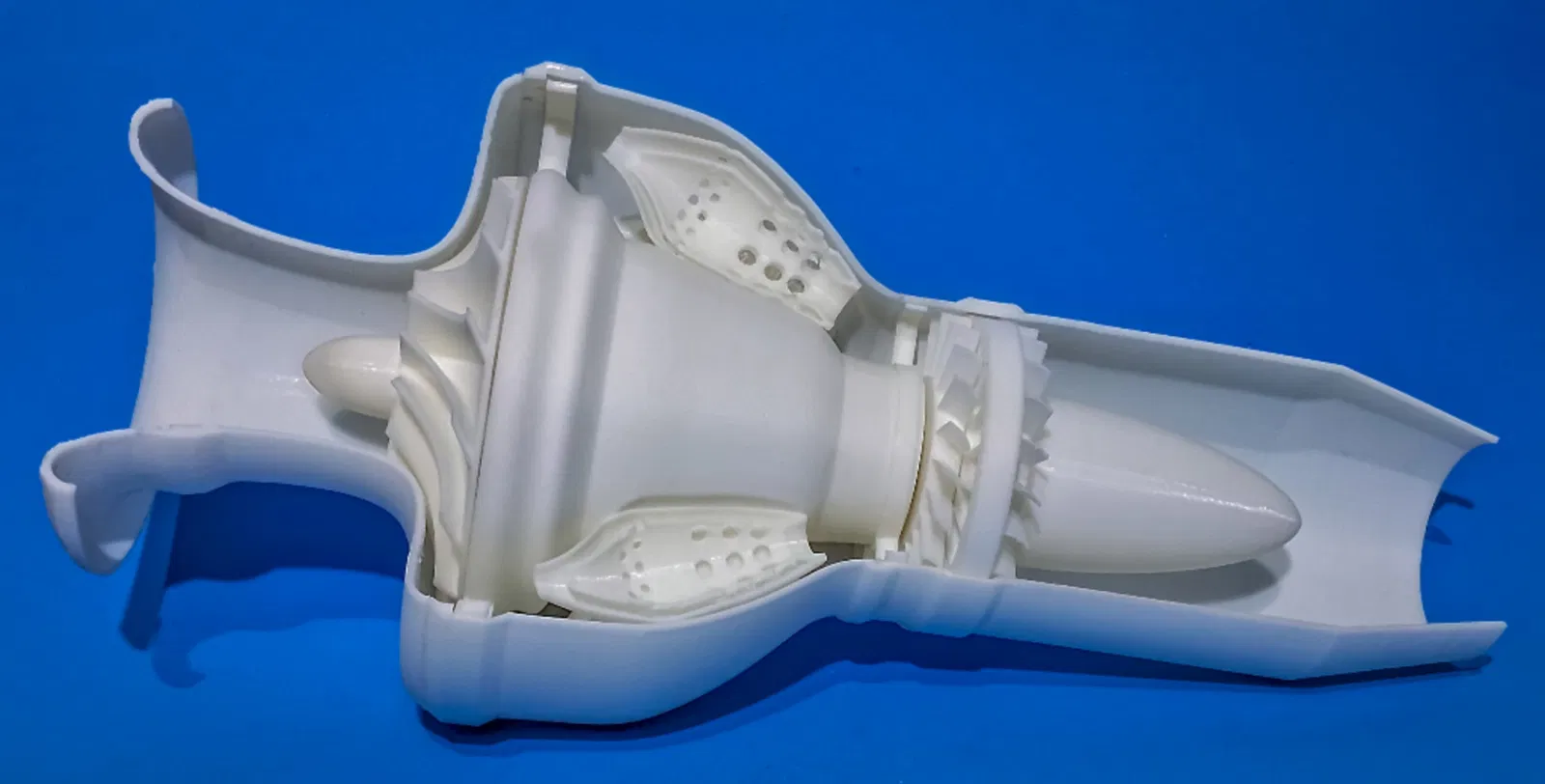

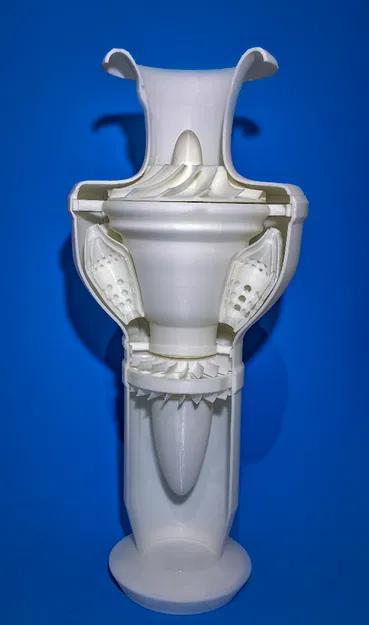

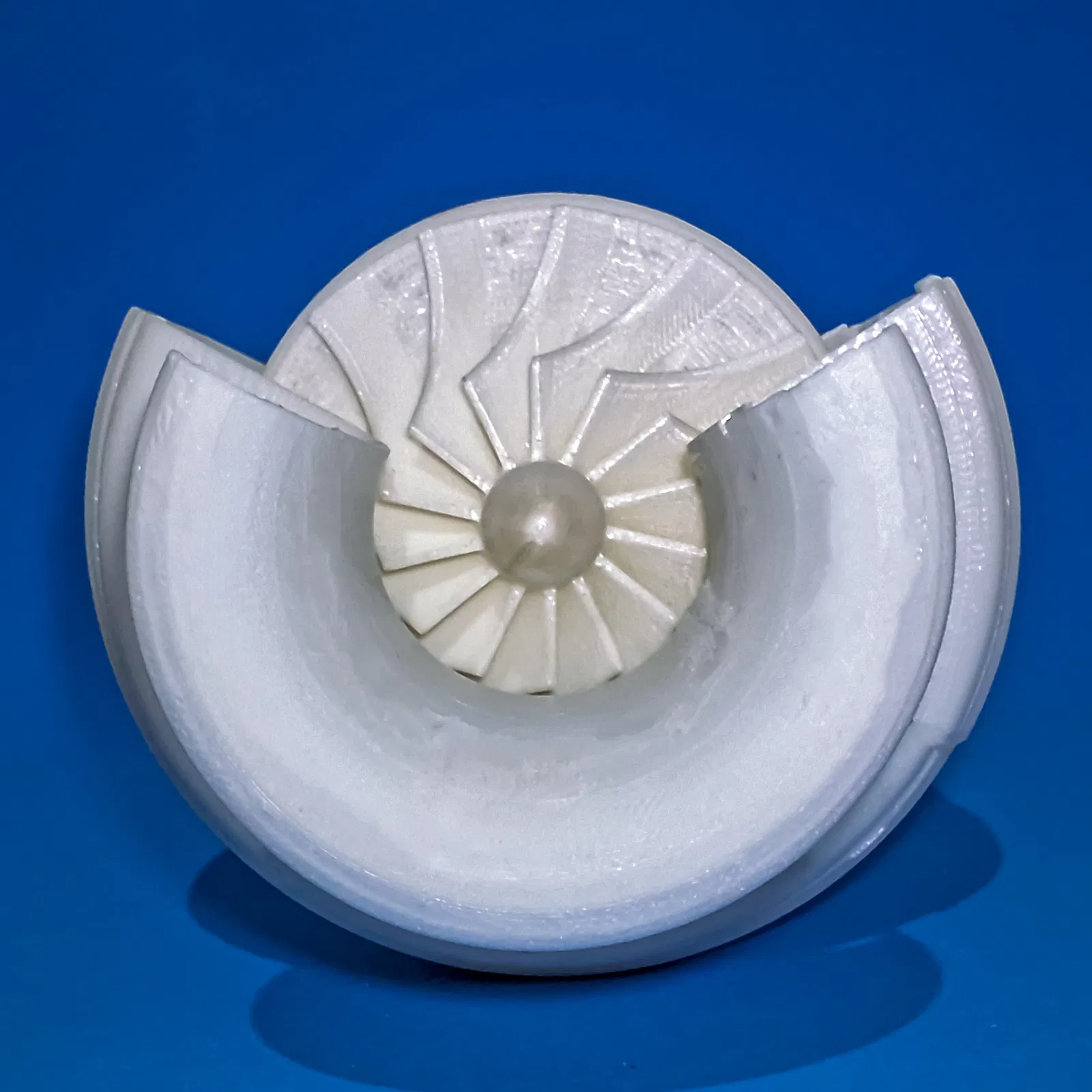

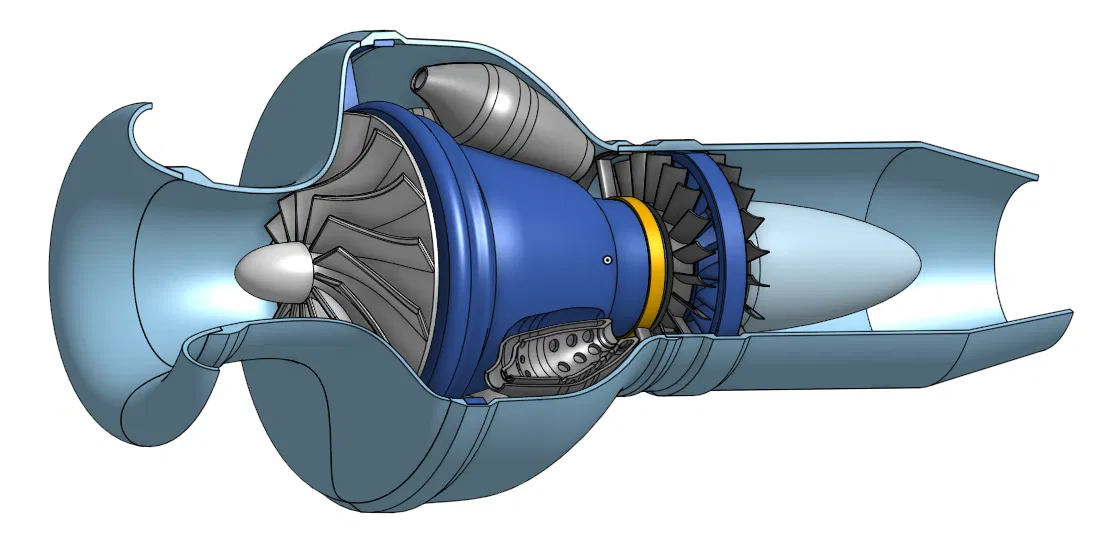

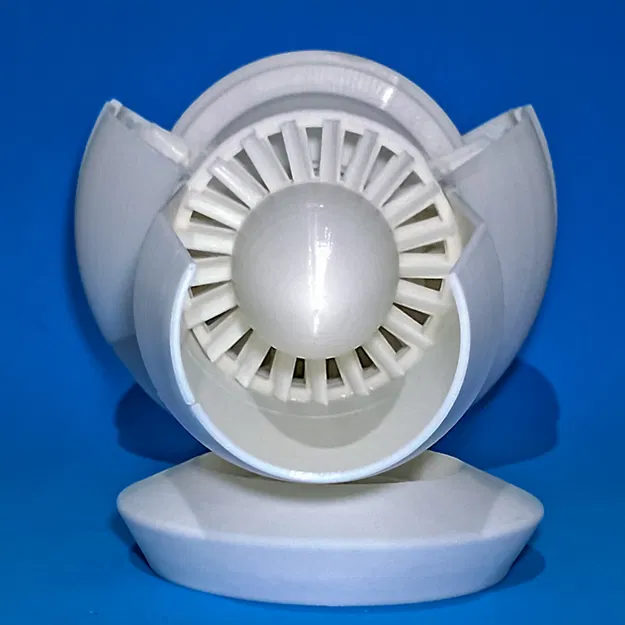

Đây là một mô hình cutaway (cắt bổ) của động cơ turbojet, lấy cảm hứng từ những phiên bản đầu tiên từng được chế tạo! Nó có 9 buồng đốt kiểu can-type, trong đó bản này thể hiện 6 buồng: 4 buồng đầy đủ (đóng kín) và 2 buồng được cắt đôi để dễ quan sát hơn.

Đây là một công cụ giáo dục rất hữu ích để dạy và học về các nguyên lý cơ bản của động cơ phản lực.

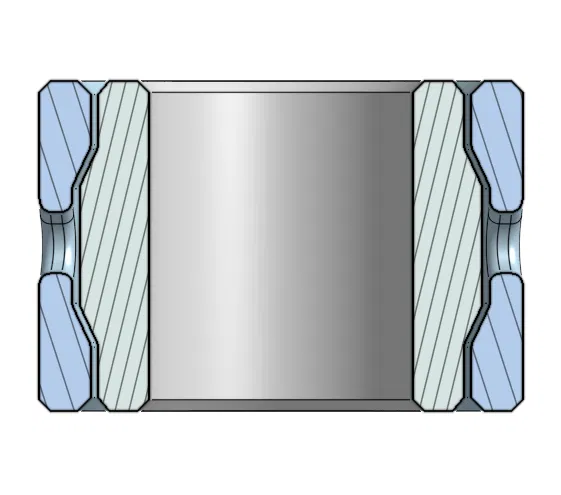

Mô hình có kèm 2 print-in-place bearings để quay trơn tru, dễ dàng! Chúng có wall tolerance 0.36mm và nhìn chung in máy nào cũng ổn. Nếu dung sai chuẩn, những phần duy nhất cần dùng keo là vỏ động cơ (engine housing) và các buồng đốt (combustion chambers); tuy vậy vẫn khuyến nghị dùng keo để bộ ráp chắc chắn hơn.

Những phần duy nhất cần support là cả hai Engine Housing Fronts và Engine Housing Lip; tất cả file còn lại đều in ổn mà không cần support.

Đây là model đầu tay của mình! Rất mong mọi người góp ý, chia sẻ mẹo và nhận xét thẳng thắn. Cảm ơn tất cả anh/chị đã tải và đánh giá model của mình!
