Gối đỡ mâm cặp cho máy tiện PM-1228 (PM-1228 Lathe Chuck Cradles)

Những Chuck Cradles này dùng để đỡ mâm cặp (chuck) trên băng máy tiện (ways) của máy tiện kim loại Precision Matthews PM-1228 trong lúc lắp và tháo mâm cặp. Kích thước được làm cho mâm cặp 6" (160mm) 3 jaw (tiêu chuẩn) và mâm cặp 8" (200mm) 4 jaw (tùy chọn). Khi thay mâm cặp, các cradle này sẽ đỡ mâm cặp thấp hơn tâm trục 3mm, giúp lắp mâm cặp an toàn hơn và bảo vệ băng máy cùng ngón tay, đồng thời vẫn chừa khoảng hở để rút cradle ra sau khi mâm cặp đã lắp xong.

TUYỆT ĐỐI KHÔNG chạy chuck dưới tải (under power) khi còn để cradle ở bên dưới.

Bắt buộc PHẢI THÁO cradle ra trước khi vận hành.

Với máy tiện kim loại, việc đổi qua lại giữa các loại mâm cặp cho từng công việc là chuyện thường, và mấy món này giúp làm việc đó dễ hơn và an toàn hơn.

File STL được chia sẻ ở đây có 4 model: 2 cái là bản in thử mỏng (thin test prints) để in nhanh và canh/kiểm tra trực tiếp trên máy tiện của bạn nhằm đảm bảo vừa khít trước khi tốn thời gian và vật liệu cho bản đầy đủ. 2 cái còn lại là bản đỡ kích thước đầy đủ (full size) cũng nằm trong cùng file. Khi in, tốt nhất xoay chúng 90 độ (quanh trục X) và in nằm phẳng trên printbed, không cần supports. Vật liệu in không quá quan trọng.

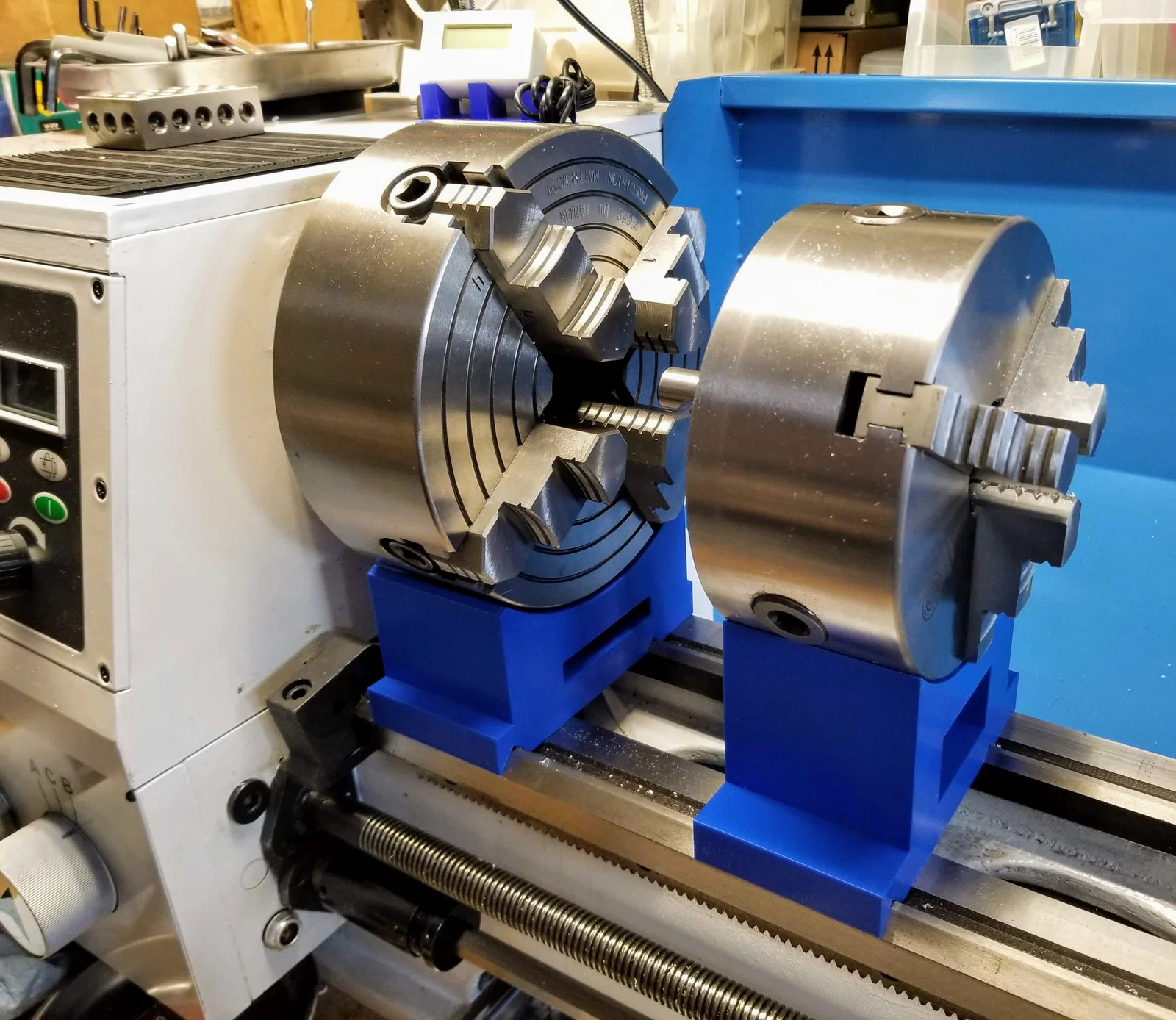

Lưu ý: cradle cao hơn dùng cho mâm cặp 3 jaw nhỏ hơn (tiêu chuẩn), còn cradle thấp hơn dùng cho mâm cặp 4 jaw lớn hơn (tùy chọn).

Dòng máy tiện này được bán dưới nhiều tên hãng và mã model khác nhau. Băng máy (ways) sẽ khác nhau giữa từng máy, và chiều cao trục chính (spindle height) cũng thay đổi theo cỡ máy. Có khả năng bộ này sẽ hợp với một số máy tương tự, nhưng cũng có máy không vừa. Hai bản in thử mỏng có thể in rất nhanh để bạn kiểm tra độ fit.

Alan B, w6akb
