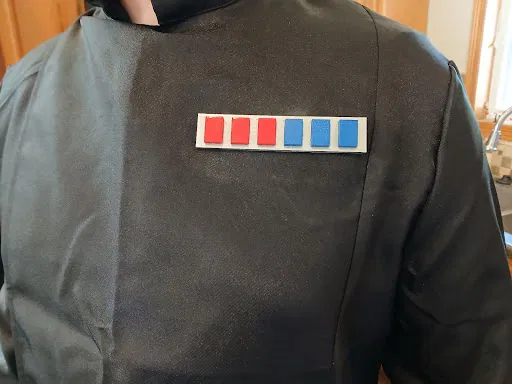

Rank Bar sĩ quan Đế Chế 501st Star Wars tùy biến (Customizable Imperial Officer Rank Bar)

Tổng quan

501st Legion – Vader's Fist là một tổ chức fan chuyên làm trang phục (costuming) và yêu cầu trang phục phải chuẩn theo phim (screen-accurate). Cơ sở dữ liệu costuming của họ có nêu rõ các thông số kỹ thuật về việc Imperial Officer Rank Bar cần trông như thế nào.

Yêu cầu về rank bar: https://databank.501st.com/databank/Costuming:Imperialrankbar - Lưu ý: loại rank bar đơn nhưng có hai hàng rank tiles bị cấm rõ ràng. Nếu bạn làm cấp bậc cần hai hàng rank tiles, bạn phải in hai rank bar riêng rồi gắn lên trang phục.

Các cấp bậc được duyệt: https://databank.501st.com/mw501/images/b/b8/IOC_Approved_Rank_Charts_ -_Google_Sheets_page-0001.jpg

Hiểu về cấp bậc: Đây là nguồn dễ tìm nhất mà mình thấy để giải thích về hệ thống cấp bậc Đế Chế: https://www.reddit.com/r/MawInstallation/comments/67ly1d/imperial_rank_insigna/ và đặc biệt là hình này: https://imgur.com/tJZRj3b

Chương trình OpenSCAD này cho phép tùy biến model:

• Style - Original Trilogy/Mandalorian vs. Rogue One/Solo/Andor.
• Number of rank tiles - Số lượng tiles trên rank bar, từ 1 đến 6.
• Attachment Style - Cách gắn rank bar lên trang phục. Hiện có các lựa chọn:
  • Magnets - Tạo các hộc (pockets) phía sau rank bar để dán nam châm, và gắn nam châm tương ứng lên trang phục theo cách nào đó để giữ rank bar đúng vị trí.
  • Stitching - Có lỗ ở các góc rank bar để may lên trang phục.
  • Velcro - Tạo một rãnh (channel) phía sau rank bar để dán một phần hook&loop, phần còn lại sẽ may lên trang phục.
  • None - Sẽ dùng cách khác để gắn rank bar lên trang phục, bạn tự xử lý.

Mỗi kiểu gắn có thêm các tham số để tùy biến, như kích thước nam châm hoặc kích thước lỗ may.

Dù model này được tạo dựa theo thông số trên trang costuming của 501st Legion, nhưng theo những gì mình biết thì chưa có ai in rank bar này rồi được 501st Legion duyệt. Chắc chắn sẽ cần post-processing vì “không được thấy layer lines” là một yêu cầu của 501st, và thường phần mặt trên của rank bar sẽ có artifact ở top layer đủ nhiều để cần xử lý ở một mức nào đó.

Khuyến nghị

Sơn phần rank bar bằng sơn xịt metallic, phủ 1–2 lớp để giảm/loại các artifact ở top layer.

In các rank tiles bằng filament/resin trong mờ (translucent) đúng màu và dùng kiểu như Smooth-On XTC-3D để “sơn” phần cạnh của tile nhằm xóa layer lines. Rank tiles được in úp mặt (face down), nên dùng mặt bàn in trơn (smooth print bed) thay vì bàn in có texture hoặc có hoa văn.

Ghi chú

Có 2 style, 6 độ dài, và 4 kiểu gắn. Nếu bỏ qua các tùy chọn tùy biến khác thì cũng đã là 48 tổ hợp, nên mình không thể kèm hết mọi file STL có thể tạo ra. Hãy tải file imperial_rank_bar.scad và OpenSCAD ( https://openscad.org/downloads.html ) rồi tùy biến rank tile bar theo thông số bạn cần. Model này được phát triển bằng OpenSCAD phiên bản 2021.01.

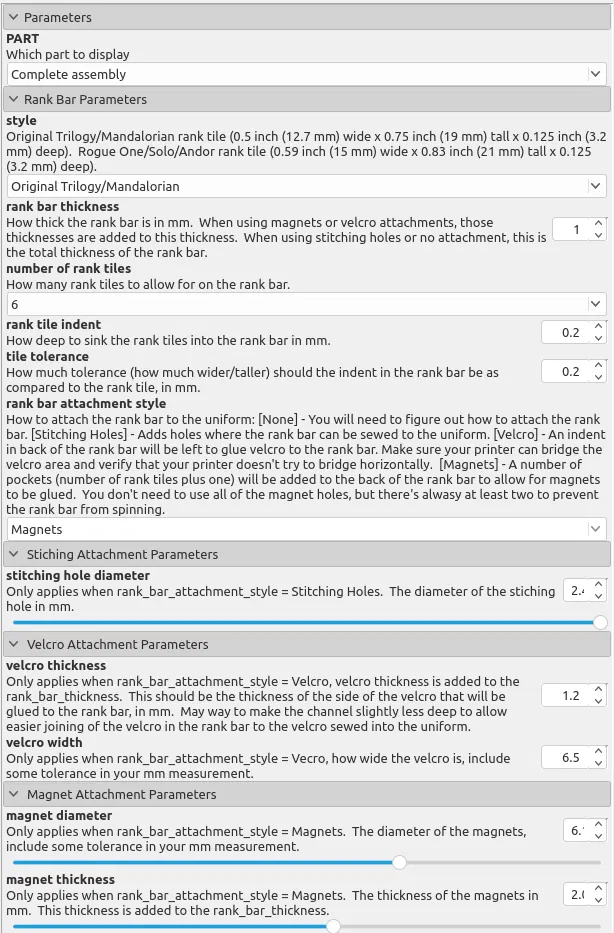

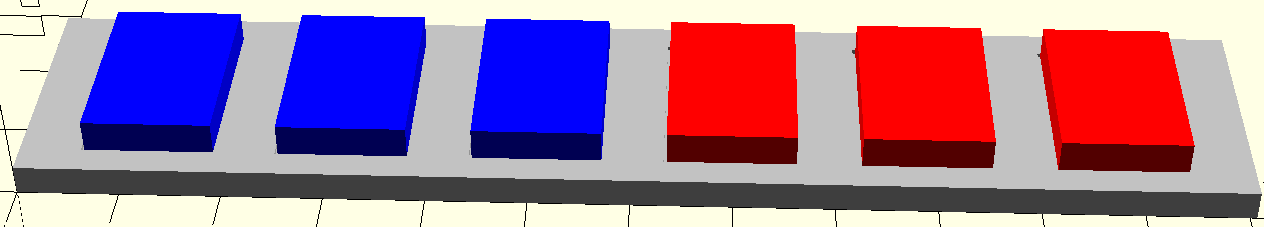

Sau khi dùng mục Customizer của OpenSCAD để tạo model, dùng menu thả xuống PART để chọn Rank Bar hoặc Rank Tile, sau đó Design → Render, và cuối cùng File → Export → Export as STL. Lưu STL rồi slice để in. Nếu thay đổi thông số rank tile indent, bạn sẽ cần in Rank Tile mới vì tùy chọn đó làm rank tiles dày hơn để chúng nhô lên khỏi Rank Bar đúng khoảng cách yêu cầu. Còn không thì bạn có thể dùng rank tile tiêu chuẩn đi kèm.

Mô tả file

imperial_rank_bar.scad - File OpenSCAD để tạo rank bar / rank tile tùy biến

ot_[N]_[S]_[A]_rank_bar.stl - Một số ví dụ rank bar đã tùy biến.

• ot = style rank bar Original Trilogy/Mandalorian
• N = số lượng rank tiles vừa trên rank bar
• S = kích thước theo kiểu gắn (attachment style), sẽ bỏ qua nếu chọn None
• A = kiểu gắn: none vs stitched vs magnets

ot_rank_tile.stl - Rank tile để gắn vào bar.

Lịch sử thay đổi

28 Oct 2024: Danh sách cập nhật:

• Chỉnh “Complete Assembly” để in được, thay vì chỉ là preview thô
• Sửa lỗi liên quan đến tile_tolerance/rank_tile_indent do grilparto phát hiện
• Luôn tạo lỗ may ở trung tâm viền (border) của rank bar

25 Oct 2024: Public model bản gốc
