Cán tua vít kiểu cổ điển với lỗ trung tâm hình lục giác

Tay cầm tua vít tham số

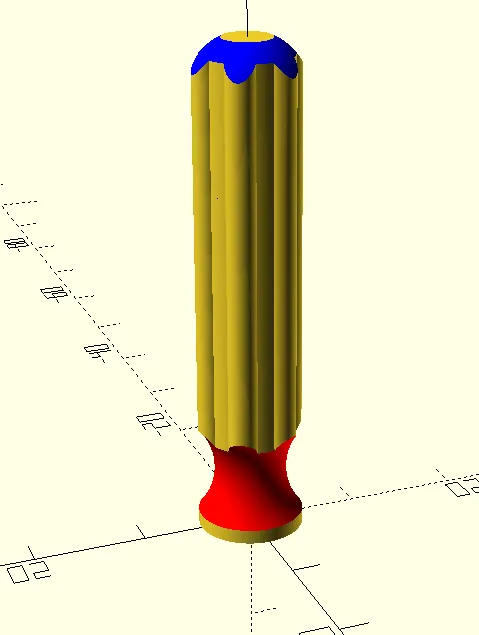

Mô hình SCAD hoàn toàn tham số cho tay cầm tua vít cổ điển với một chỗ lồi cho ngón tay cái và sáu cạnh. Được làm chủ yếu để (nóng) ép các đầu tua vít thu hồi từ những tua vít bị hỏng.

Cập nhật @2023-09-17:

Lỗ trung tâm có thể là lục giác.

$hex_hole=true;//đặt thành true để tạo lỗ trung tâm lục giác

Các tham số đầu vào với giá trị mặc định:

• $d=3;//đường kính lỗ. Lỗ là hình tròn trong phiên bản này, thoải mái remix để giữ bit lục giác
• $h=9;//chiều cao lỗ
• $hex_hole=true;//đặt thành true để tạo lỗ trung tâm lục giác
• $od=8;//đường kính ngoài của tay cầm. Phạm vi đã thử nghiệm: 4 - 32 mm
• $oh=50;//chiều cao tay cầm. Nên ít nhất gấp đôi đường kính ngoài
• $edges=6;//số lượng cạnh
