KLIPPT cho CM QUBE 500 (kẹp quản lý cáp)

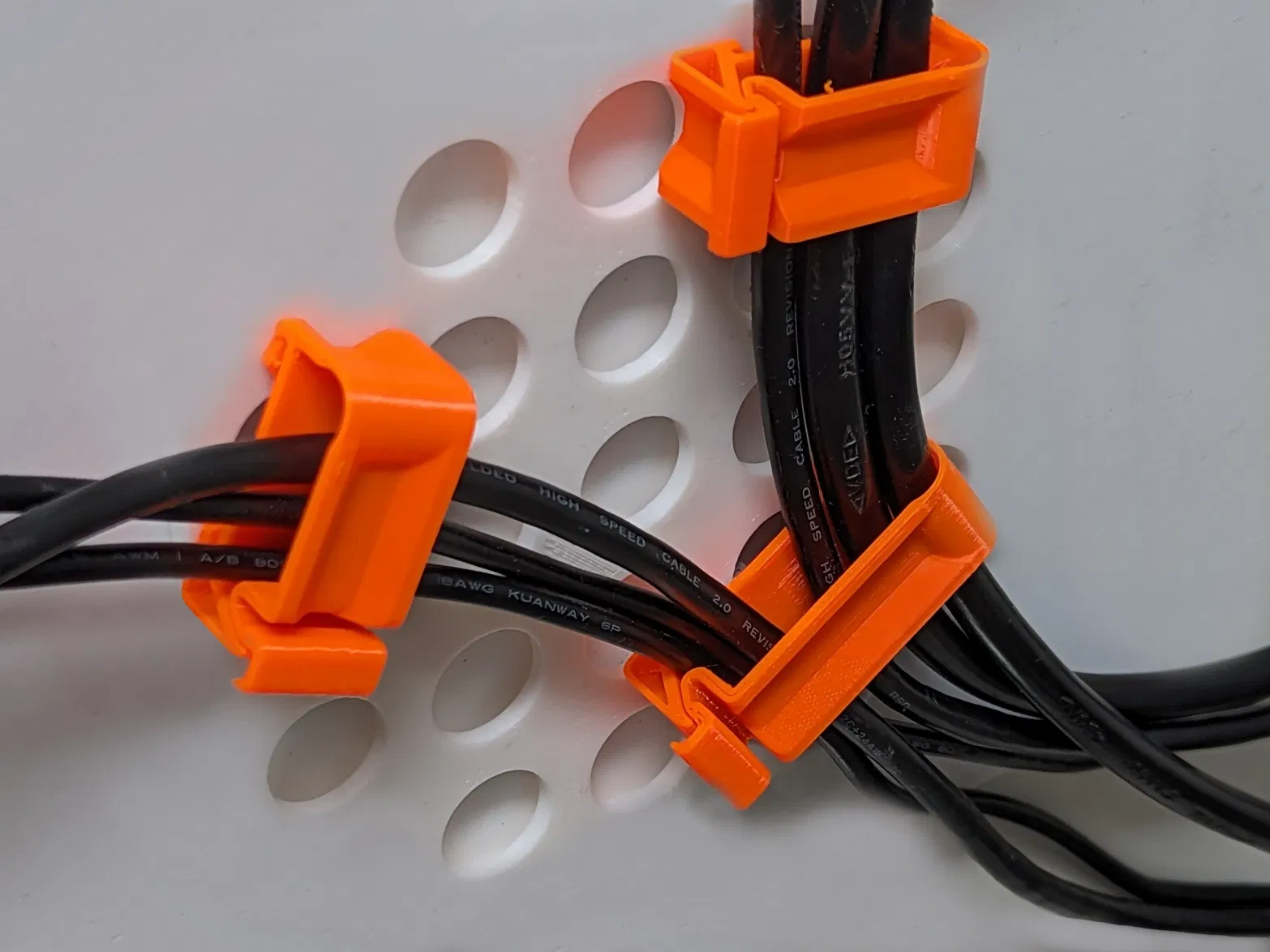

Sắp xếp gọn gàng từng sợi cáp chạy từ mặt sau CM Qube 500 lên bàn (có thể chỉnh độ cao).

Mỗi lần mình đủ “độ lì” để chốt một phương án cable management cố định cho góc máy, thì chưa tới hai tuần là lại tháo ra vì mình vừa thêm/bớt phần cứng, làm đường đi dây trước đó thành không còn hợp nữa. Vì vậy mình làm ra hai mẫu kẹp cáp KLAMMA và bản kế nhiệm là KLIPPT. Hai mẫu này cho phép đi dây rất linh hoạt trên các bề mặt mà bạn có thể dán keo hoặc bắt vít bằng base plate tiêu chuẩn. Phần dây hay bị bừa nhất của mình lúc nào cũng là đoạn từ gầm bàn lên tới máy.

Trước giờ mình gần như luôn ổn với cách gom toàn bộ dây từ phía sau PC xuống sàn rồi dẫn qua một drag chain duy nhất lên mặt bàn.

Nhưng vẫn có cách tốt hơn! Gom ba sợi cáp màn hình, toàn bộ dây USB cho thiết bị ngoại vi, dây nguồn, v.v. thành một wiring harness linh hoạt. Từ trước tới nay chưa có bề mặt gắn nào thật sự hợp lý để cố định chúng. KLIPPT for CM Qube 500 giải quyết điểm thiếu này và giúp mình tiến thêm một bước tới giải pháp cable management vừa gọn vừa linh hoạt!

Phần cứng bổ sung cần có

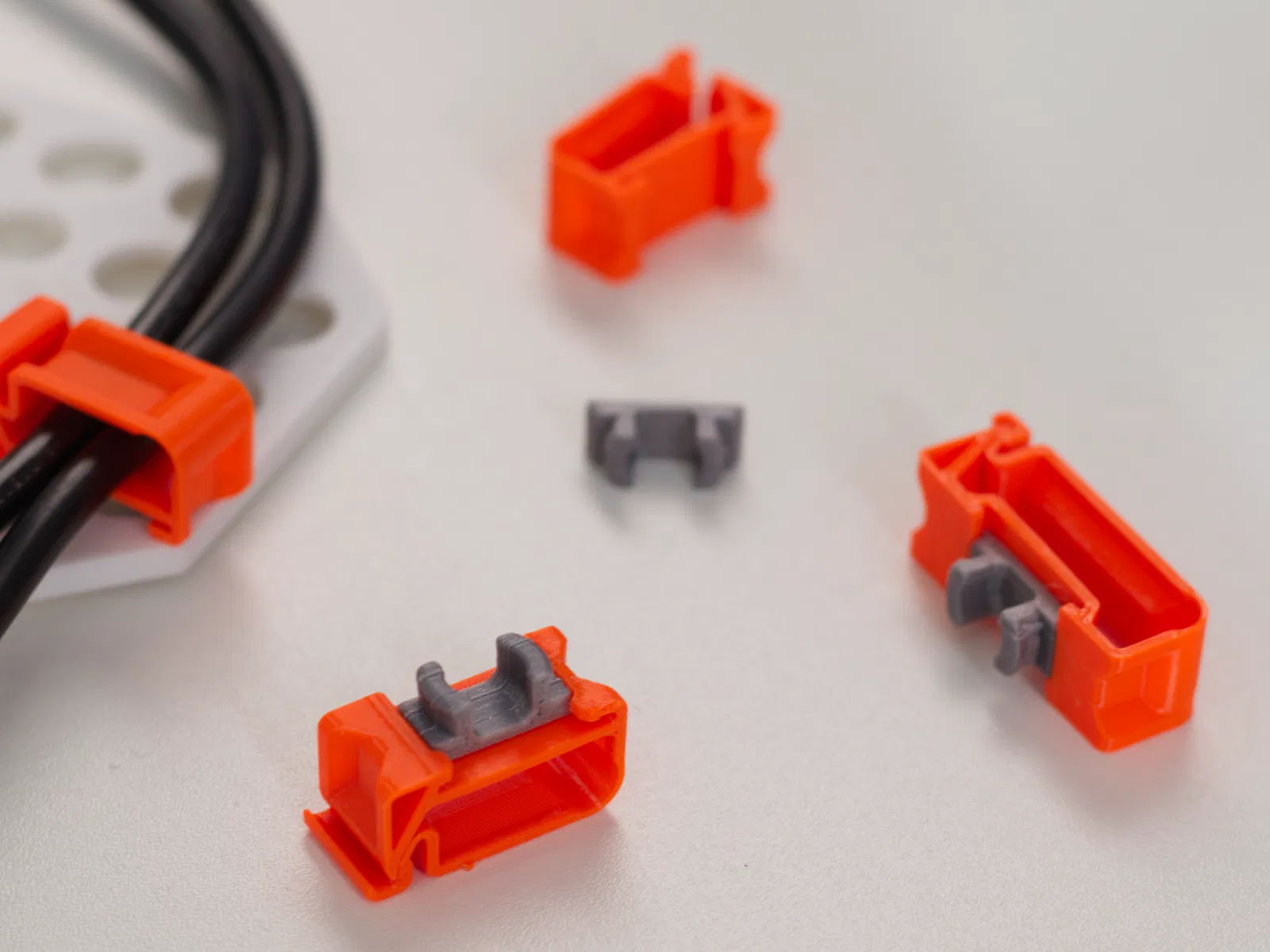

Không cần gì thêm, mẫu này in hoàn toàn được. Bạn chỉ cần 1 klippt-cm-qube500-base cho mỗi klippt-cable-clip.

Đặc điểm thiết kế

So với thiết kế kẹp gốc, mình xoay các ngàm khóa 90 độ để có thể in theo mặt phẳng X/Y, giúp tăng độ bền. Phần vốn là backplate của KLIPPT được gắn trực tiếp vào kẹp. Riêng backplate được thiết kế hơi bẻ cong về phía sau để tăng lực kẹp.

Tùy biến

Mẫu này không có nhiều thứ để tùy biến. Nhưng bạn có thể tìm file Fusion 360 trong mục tải về của mẫu. Có một User Parameter để đổi góc bẻ, nhằm điều chỉnh lực kẹp. Nếu bạn cần kẹp cáp lớn hơn, bạn có thể tìm các phiên bản đó (kèm file Fusion 360 tương ứng) trong mẫu KLIPPT gốc.

Hướng dẫn in

Mẫu này cần độ bám bàn in khá tốt. Nếu bạn gặp vấn đề, cân nhắc dùng chất hỗ trợ bám như glue stick hoặc tương tự trên build plate. Do đặc thù thiết kế, in với brim sẽ không thực tế vì phần dư sẽ cấn vào cơ chế khóa trên Qube 500 cũng như trên KLIPPT.

Mình thấy in tốt nhất khi sắp khít nhiều cái kẹp cùng lúc. Dù có cái nào lỗi thì nó sẽ mắc vào các cái kế bên và chỉ làm hư một hoặc hai cái, thay vì hỏng cả job in.

Thiết kế này dựa vào độ đàn hồi của cấu trúc, nên hãy dùng ASA hoặc PETG giống như mẫu KLIPPT. Nozzle 0.4 mm với layer height 0.2 mm và 4 perimeters là chuẩn.
