YOKO Roller Fidget - Vòng bi 608 (608 Bearings)

Sau khi thử qua đa số các thiết kế fidget roller khác, mình thấy nhiều cái vẫn bị thiếu chỗ này chỗ kia. Cụ thể là không cái nào cho cảm giác chắc chắn và ổn định đúng như mình muốn. Thế là mình bắt đầu làm prototype và cuối cùng ra được thiết kế này.

Cần các bộ phận KHÔNG in:

• 4x ốc M5 x 20mm đầu trụ (cap head)
• 2x lục giác (hex key) cho loại ốc này
• 4x vòng bi 608 – càng mượt càng tốt

Cần in các món sau:

• 2x Roller
• 2x Axle
• 2x Endcap (dùng bản extra clearance +1mm cho roller có fuzzy skin hoặc nếu roller bị cạ nhau)
• 4x Washer

Khuyến nghị in:

• Layer height 0.2mm
• Nozzle 0.4mm
• Infill 15%+ (muốn roller nặng hơn thì tăng thêm) – mình dùng crosshatch
• Chỉ cần support cho phần Axle để đỡ overhang
• Khuyên dùng brim cho phần roller vì diện tích tiếp xúc bed nhỏ – tối thiểu là inner brim nếu bạn muốn mép đó đẹp hoàn hảo.
• Kiểu top/bottom surface pattern: Concentric

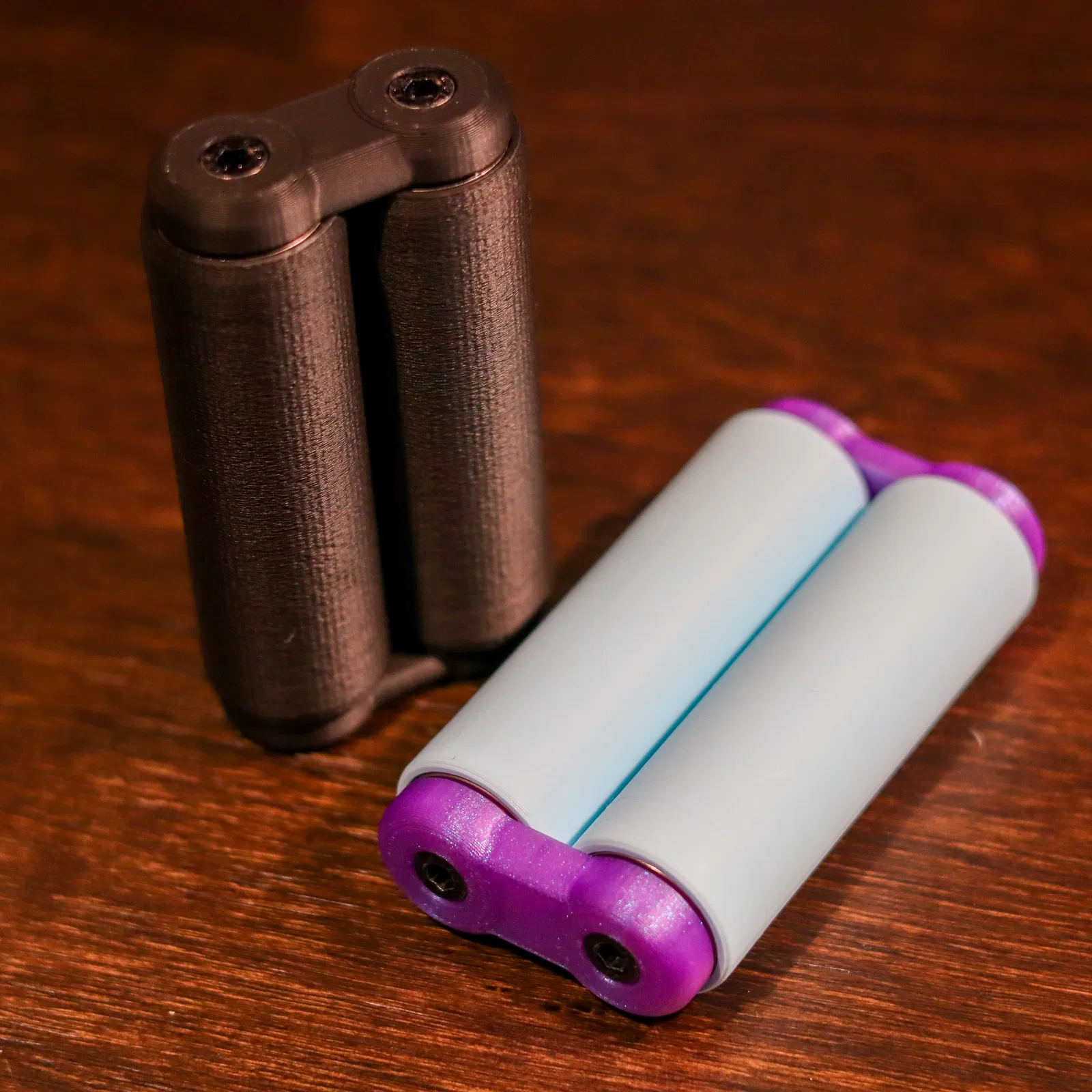

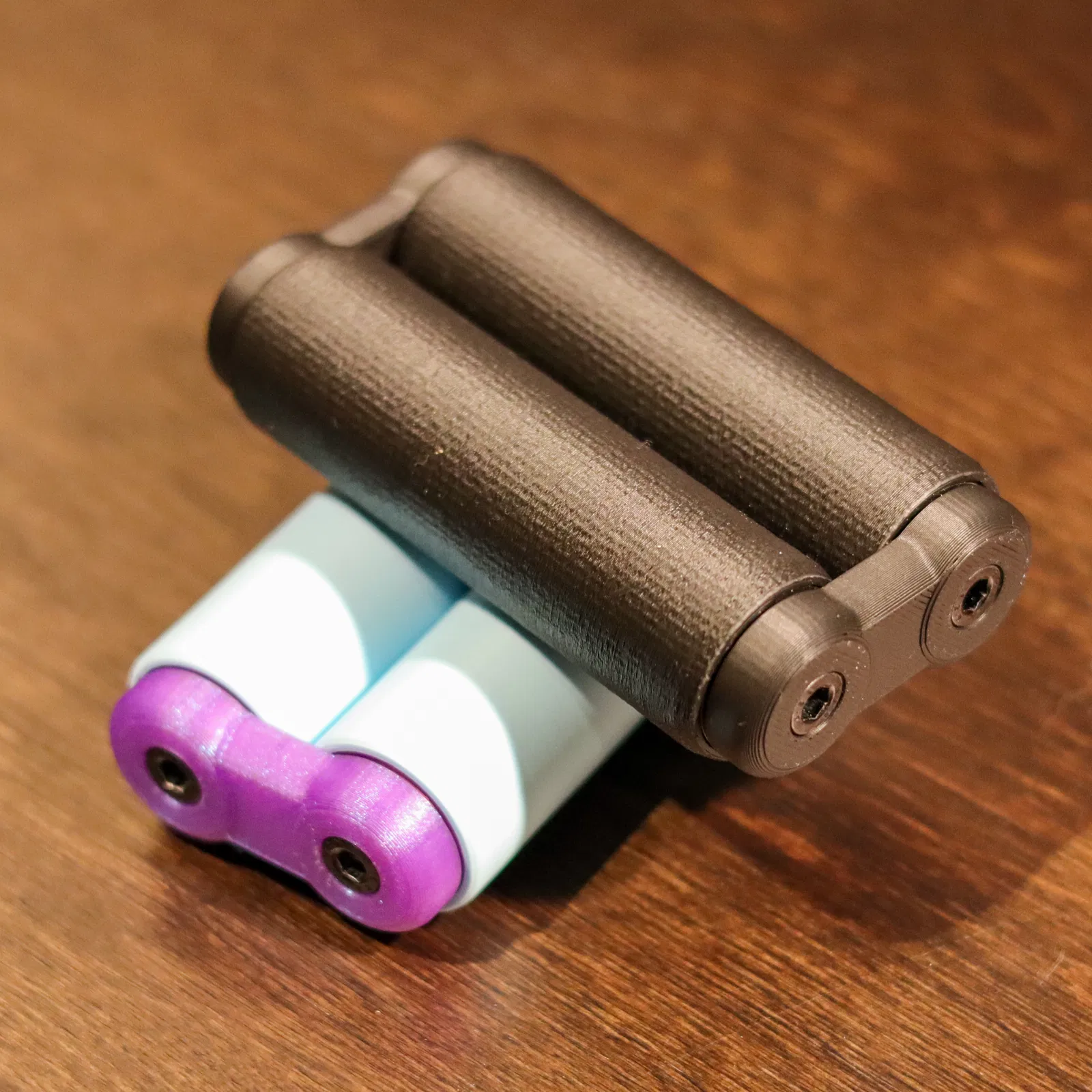

• Cái roller màu đen mờ trong hình được in với fuzzy skin, thickness 0.1mm và point distance 0.1mm, bạn cứ thử tinh chỉnh thêm nha!

Lắp ráp:

1. Ép một vòng bi vào một đầu của mỗi roller bằng cách đặt vòng bi nằm phẳng trên bàn rồi ấn roller xuống phía trên.

2. Thả axle xuống vào trong roller. Nó sẽ tự canh tâm theo vòng bi bạn đã lắp sẵn. Canh vòng bi thứ hai ở phía trên rồi ấn vào luôn. Khi vòng bi đã vào được một phần, bạn có thể lật roller lại và dùng mặt bàn để ép vào hết cỡ.

3. Chuẩn bị endcap: luồn ốc M5 vào các lỗ, rồi cho mỗi con một cái washer.

5. Canh hai roller với các con ốc rồi trượt chúng vào hai đầu của axle. Phần nhô ra vừa đủ để giữ cả cụm đứng tạm trước khi bạn bắt đầu siết ren.

6. Khi cả hai endcap đã vào vị trí, cầm 2 cây lục giác và đặt ở hai phía đối diện của một roller. Đây là phần “khoai” nhất của cả quá trình, nhưng sau nhiều lần chỉnh thì thiết kế hiện tại gần như khó làm sai. Giữ cây lục giác một bên cố định trong khi xoay bên còn lại. Nếu bạn dùng PLA cứng hơn loại matte mình dùng ở đây thì có thể cần ấn nhẹ để bắt đầu ăn ren.

Khi đã bắt đầu vào ren, siết vài vòng rồi dừng, sau đó đổi lục giác sang roller bên kia để khởi động phía đó. Cứ đổi qua đổi lại đến khi mọi thứ vừa khít. Vòng trong (inner race) của vòng bi nên tựa khít lên bậc (shoulder) của axle ở mỗi bên, và chỉ chừa một chút xíu khe hở giữa đầu roller với endcap. Hai roller phải quay trơn, tự do trên vòng bi.
