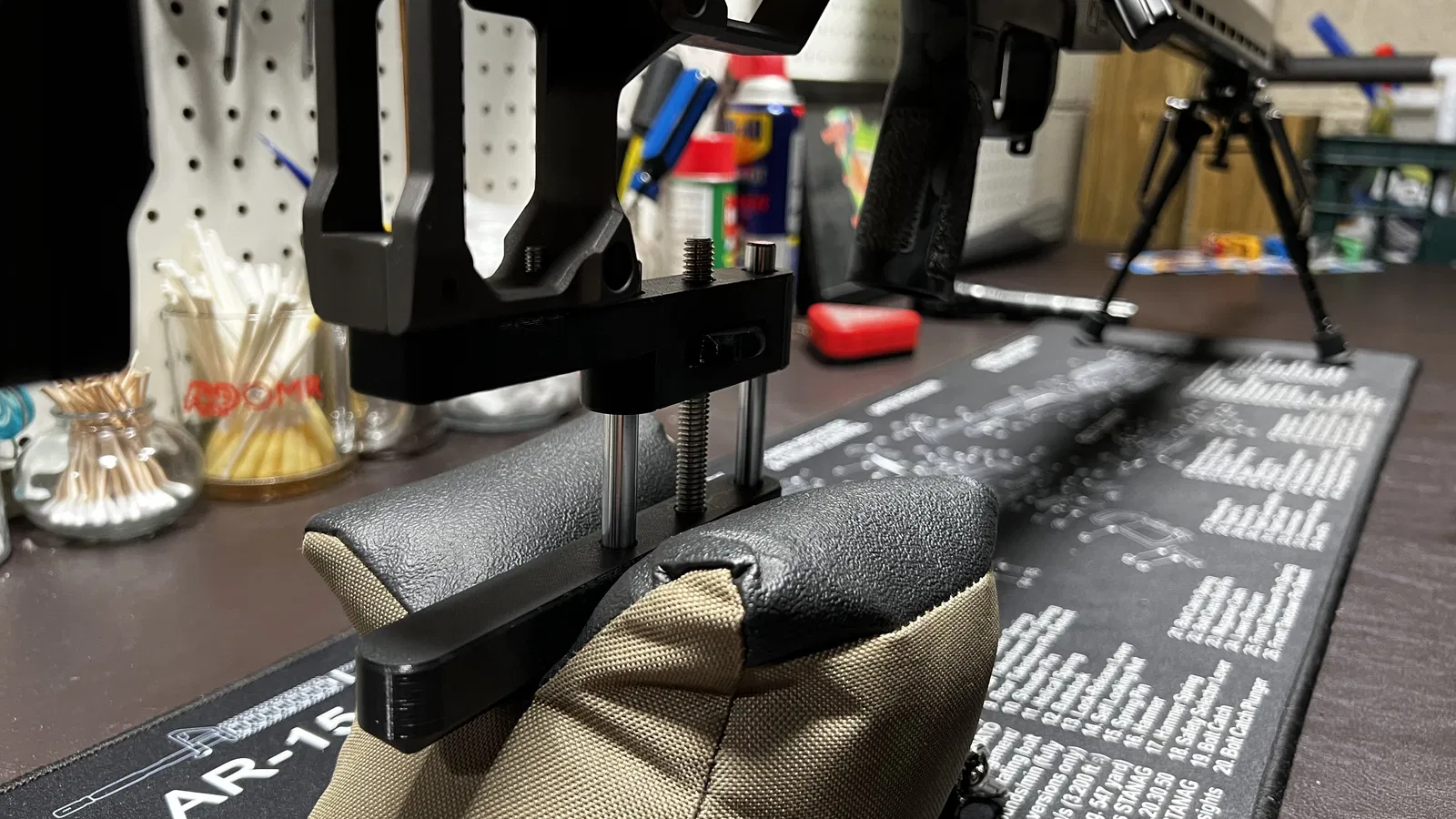

Adjustable Bag Rider – Bag Rider chỉnh độ cao (in 3D)

Dự án này lấy cảm hứng từ ABR (Adjustable Bar Rider) đang được bán trên thị trường. Giá của món bag rider này tầm 250–300$ nên vượt xa ngân sách của mình.

Mình dựa trên thiết kế sản phẩm có sẵn để làm ra phiên bản 3D Printable của riêng mình. Tổng chi phí khoảng 40$.

Vật liệu cần chuẩn bị:
-Hai vòng bi trượt LM8UU (Linear Bearings). (uxcell LM8UU Linear Ball Bearings 8mm Bore 15mm OD 24mm Length for CNC Machine 3D Printer 4pcs: Amazon.com: Industrial & Scientific) (Gói này có 4 cái)

-Hai thanh trượt 8mm (linear rods) (ReliaBot 2PCs 8mm x 100mm (.315 x 3.94 inches) Case Hardened Chrome Plated Linear Motion Rod Shaft Guide - Metric h8 Tolerance: Amazon.com: Industrial & Scientific) (Gói này cũng có 2 thanh)

-Một ty ren 5/16-18 (threaded rod) (5/16"-18 Fully Threaded Rod Studs 2 Pack Long Threaded Screw 304 Stainless Steel Right Hand Threads All Threaded Rod Studs for Anchor Bolts Clamps Hangers U-Bolts: Amazon.com: Industrial & Scientific) (Gói có 2 cây nhưng bạn chỉ cần 1)

-Một ê-cu (nut) 5/16-18 (Amazon.com: Hard-to-Find Fastener 014973241735 Midwest Hex Nut, 5/16-18, Zinc Plated, 100 : Industrial & Scientific) (Gói này 50 cái nhưng giá cũng không quá mắc)

Phần tiếp theo này là thứ mình phải mua riêng cho khẩu súng của mình; có thể sẽ khác tuỳ theo báng (stock) của bạn và cách bạn gắn vào. Mình dùng Christinsian arms MPR.

-Hai vít #10-32 x 1 inch đầu chìm (flat head screws). (Mình mua ở tiệm kim khí gần nhà)

LẮP RÁP

In bằng PETG, mình khuyên infill 20% trở lên. (Tuỳ bạn làm “head” to cỡ nào)

Cắt 2 thanh linear rods và ty ren (threaded rod) theo chiều dài cần thiết (cái này cũng tuỳ khẩu súng và khoảng trống phía trên rider. Mình cắt của mình khoảng 2.8 inch).

Tiếp theo dùng ê-tô bàn (bench vice) để ép 2 vòng bi trượt vào phần fixed housing. Chỉ ép tới khi nó phẳng (flush) với mặt bên là được.

Tiếp tục dùng ê-tô bàn để ép ê-cu (nut) vào núm (knob).

Ép 2 thanh linear rods đã cắt vào phần foot. (Ép tới khi phần nhô lên phía trên bằng nhau)

Vặn ty ren (threaded rod) vào foot.

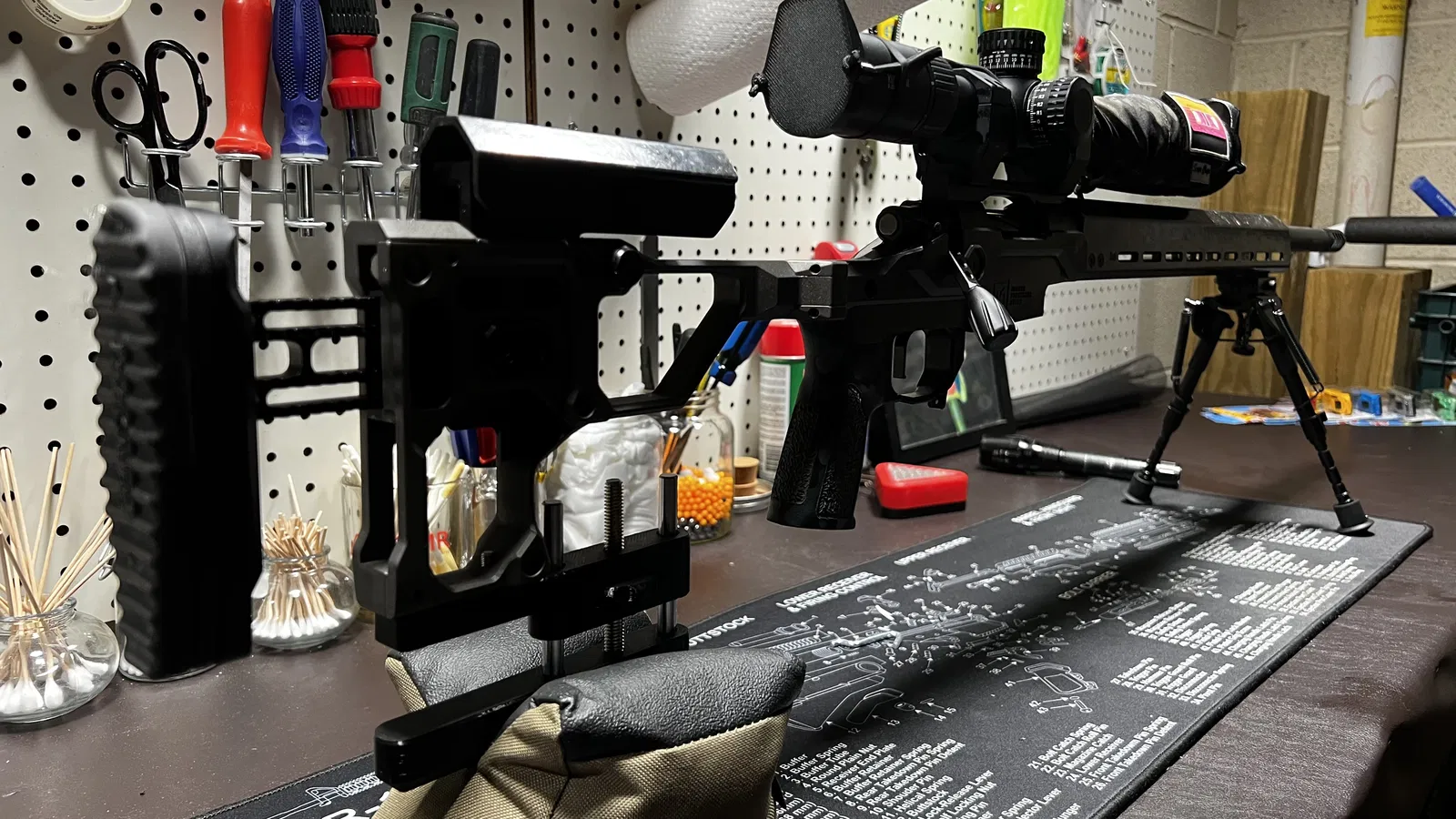

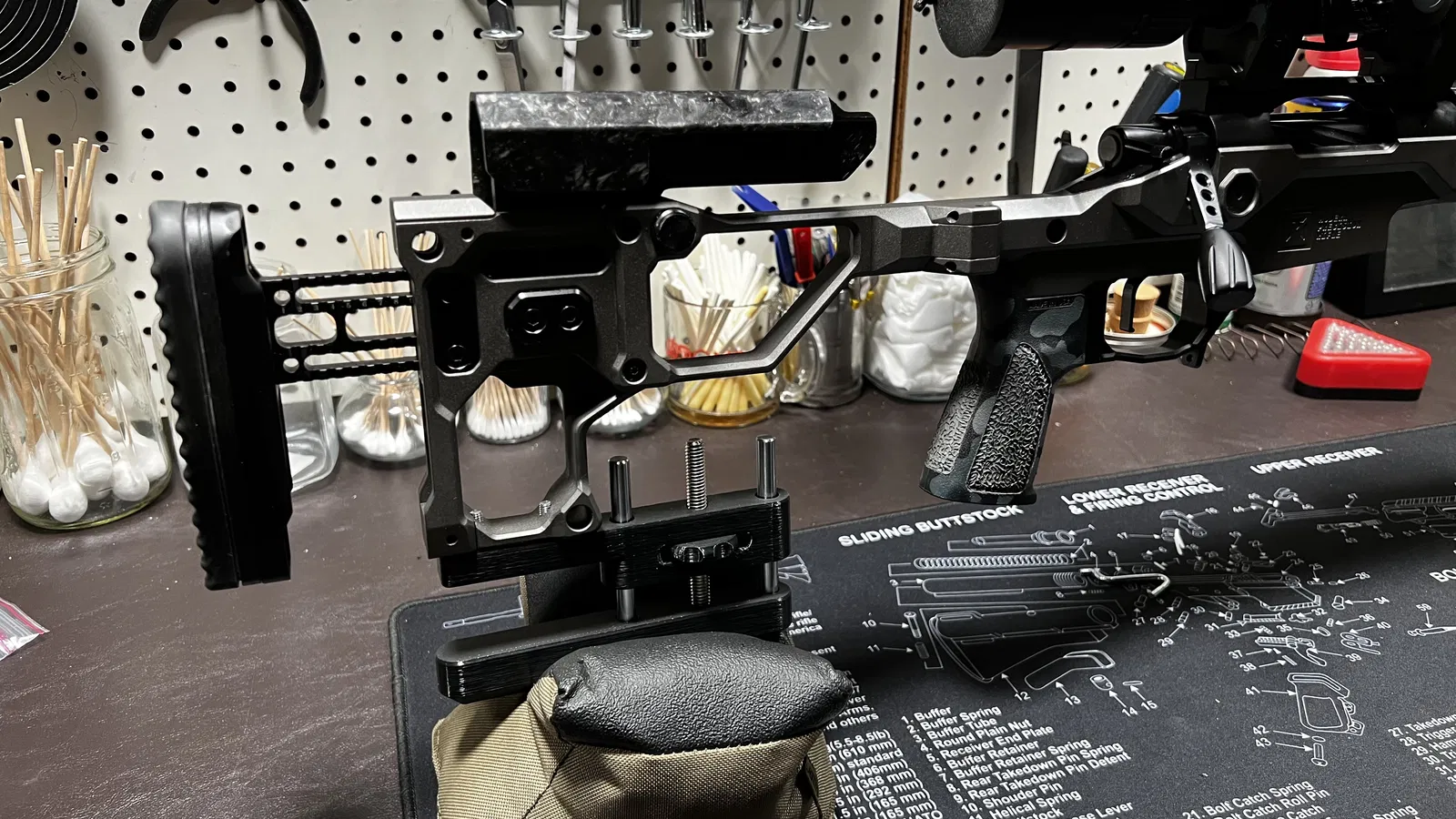

Gắn phần fixed vào khẩu súng.

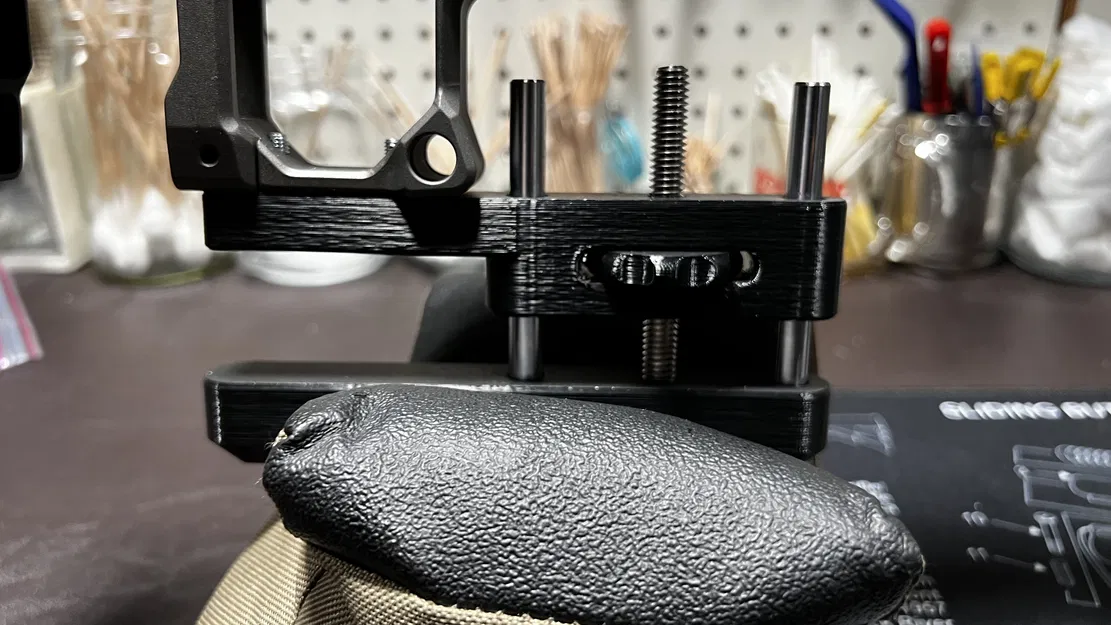

Trượt núm (knob) vào rãnh trên phần fixed.

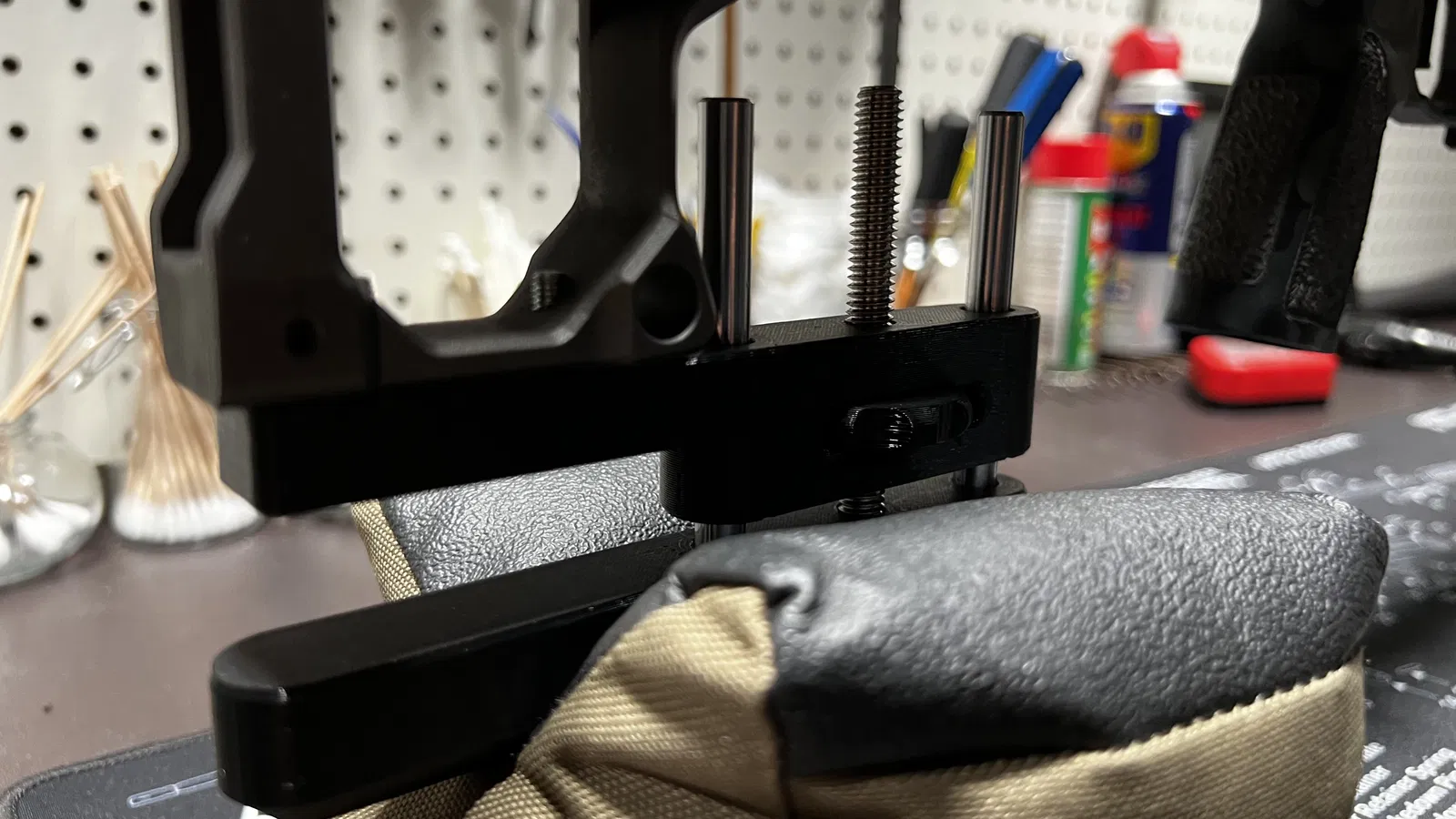

Trượt foot vào, canh cho khớp 2 thanh linear rods và con ốc.

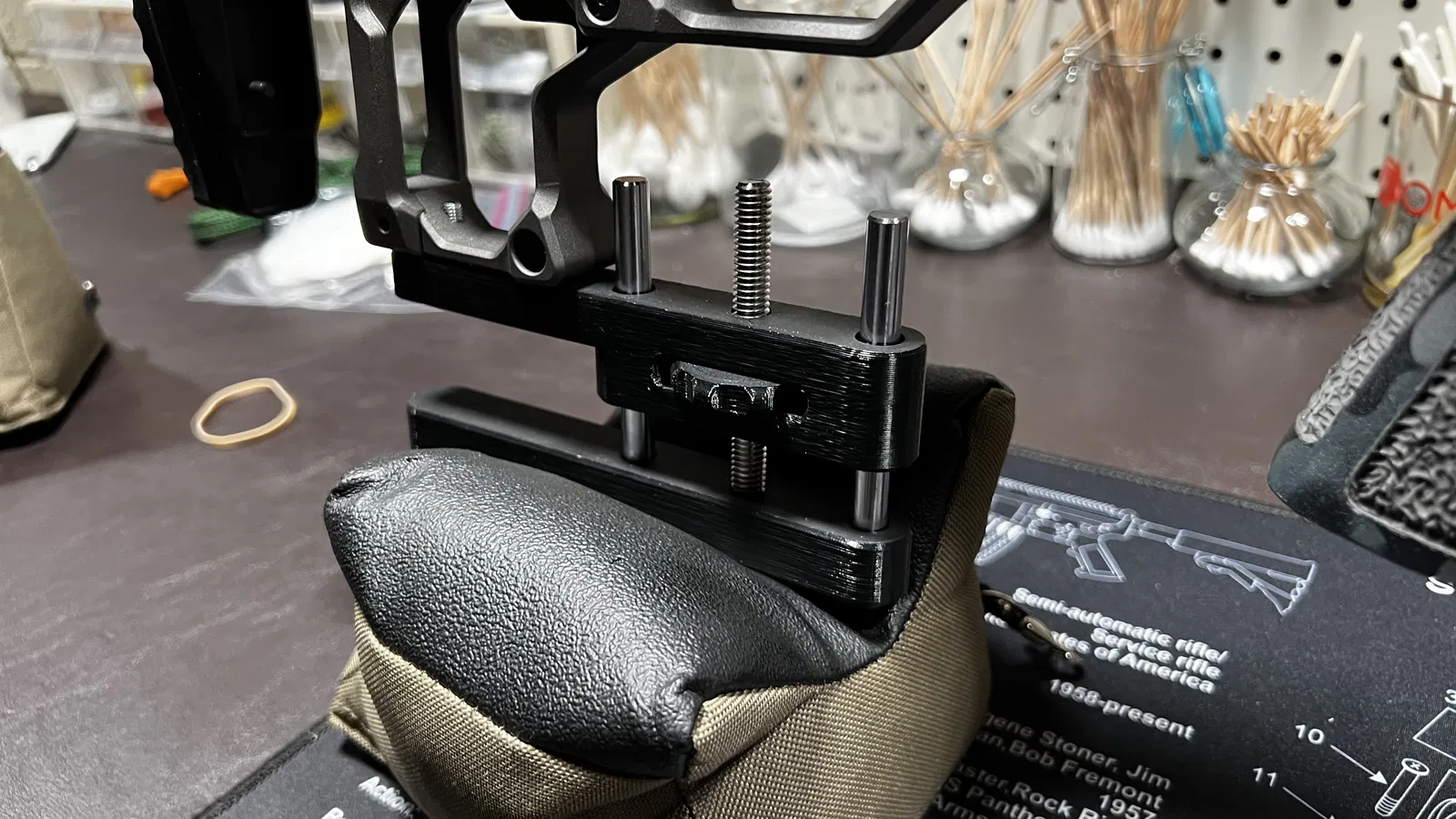

Vặn núm tới khi nó bắt vào con ốc và bắt đầu kéo lên.

Xong rồi đó, giờ ra bãi bắn thôi.

FOR THE PICATINNY VERSION

(RIS/Picatinny mount (metric parts, airsoft) by Citruspers | Download free STL model | Printables.com)

Tính năng

• Dùng được với ray 21mm Picatinny/RIS tiêu chuẩn

• Dùng ê-cu và bu-lông hệ metric

• Không kèm “wisdom tooth”

Hướng dẫn

• In bằng PETG để chi tiết cứng cáp hơn

• Dùng ê-cu M3 và bu-lông M3x30mm (hoặc dài hơn)

Mình có đính kèm file dự án Fusion 360 dạng editable.

Nếu bạn có câu hỏi cứ nhắn mình, mình sẵn sàng hỗ trợ.

NẾU MẪU SÚNG CỦA BẠN KHÔNG CÓ TRONG DANH SÁCH, NHẮN MÌNH MÌNH SẼ LÀM BẢN CUSTOM CHO BẠN

Chúc bắn vui!

Cảm ơn @IvanIlievski_1389752 đã làm phiên bản heavy duty!
