Lưu Trữ Brick – Hệ Module Tổ Chức Gắn Nam Châm

Theo dõi mình trên Instagram hoặc Twitter để cập nhật hằng tuần các thiết kế miễn phí, chất lượng cao như mẫu này. Nhận thêm thiết kế miễn phí độc quyền, commercial licenses và premium model plans trên Thangs! (affiliate link)

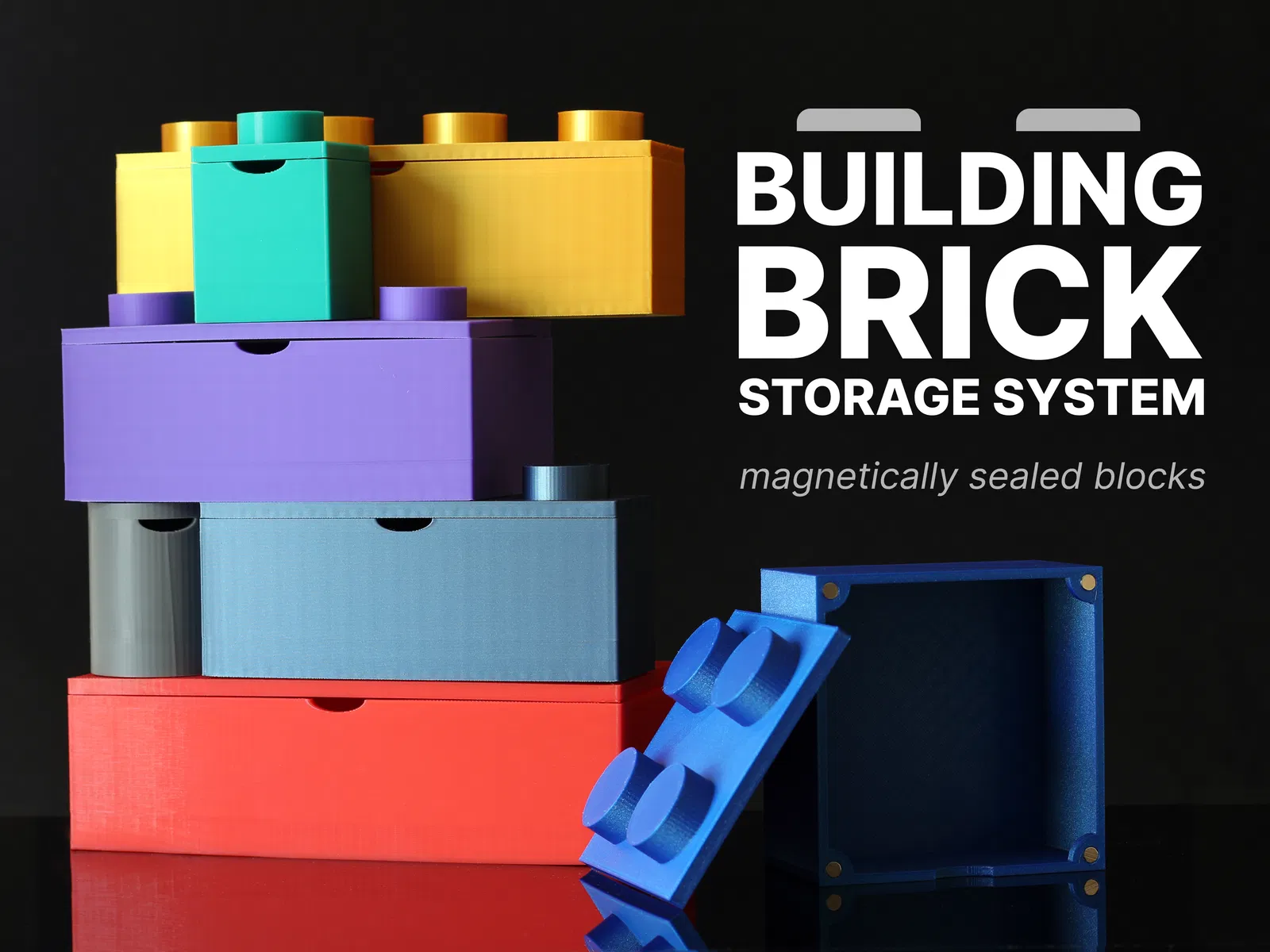

Đây là một bộ sưu tập các hộp lưu trữ dạng module, nắp kín bằng nam châm, dựa trên thiết kế “building block” nổi tiếng từ LEGO. Mẫu này in khá dễ và không cần supports. Ngoài ra, tất cả chi tiết in được đều nằm gọn trong kích thước 180mm x 90mm, nên có thể in trên Bambu Lab A1 mini hoặc các máy nhỏ tương tự.

Bricks

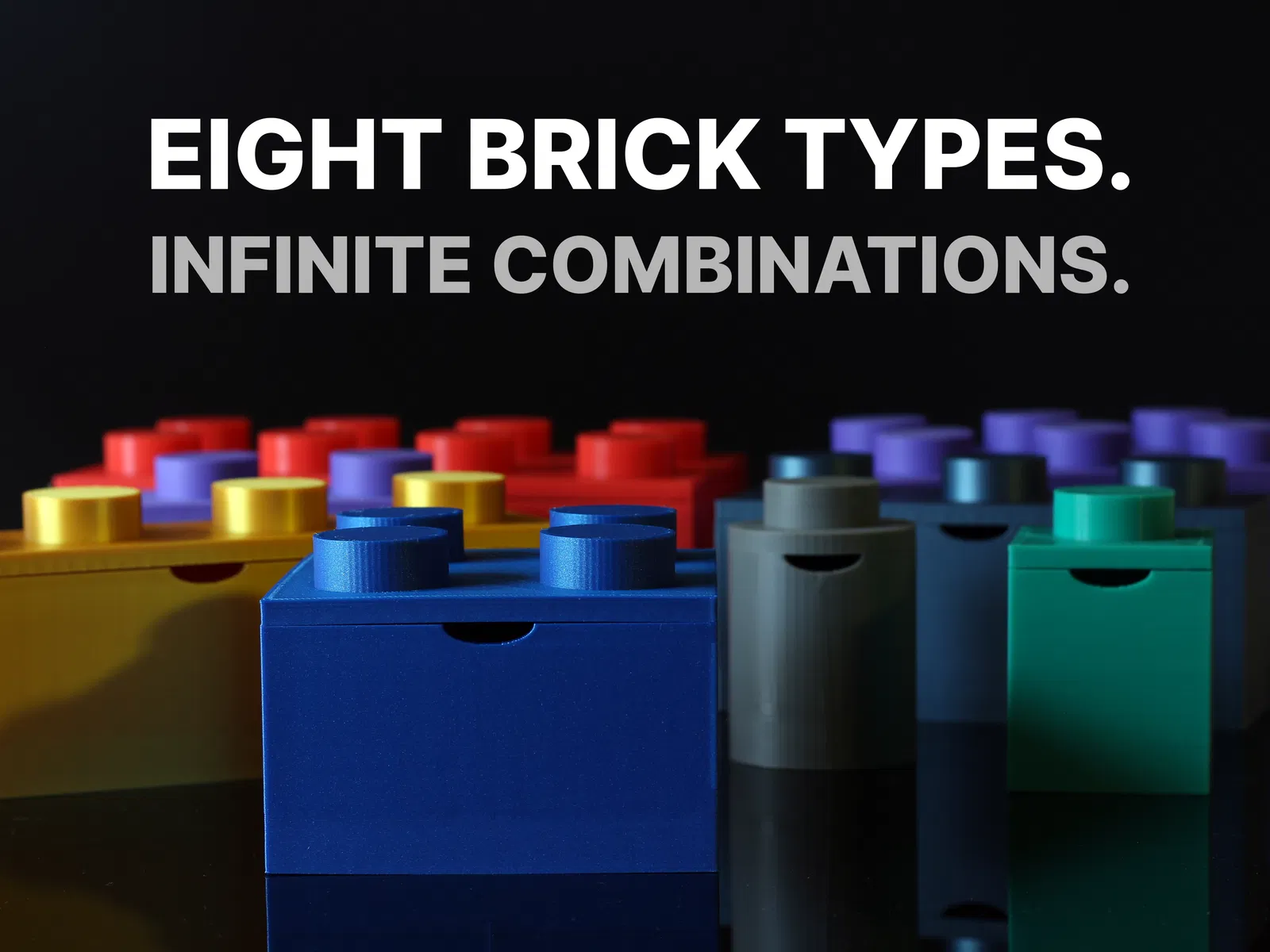

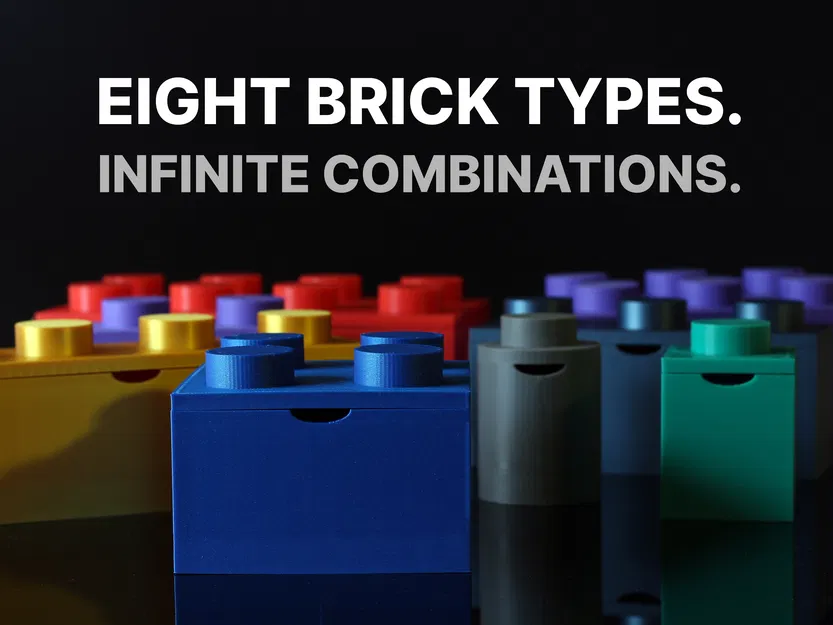

Các “brick” đi kèm gồm:

• 4x2 - 180mm x 89.5mm
• 4x1 - 180mm x 44.2mm
• 3x2 - 134.7mm x 89.5mm
• 3x1 - 134.7mm x 44.2mm
• 2x2 - 89.5mm x 89.5mm
• 2x1 - 89.5mm x 44.2mm
• 1x1 - 44.2mm x 44.2mm
• 1x1 cylinder - 44.2mm x 44.2mm

Kích thước các brick có được chỉnh lệch nhẹ so với “chuẩn” mong đợi để chừa khe hở (clearance) giữa các brick và giữ đúng tỉ lệ của brick LEGO thật.

Magnets

Nếu bạn không có nam châm, có sẵn file thay thế. Tuy vậy, bản dùng nam châm vẫn rất khuyến nghị để khớp tốt hơn và mối nối bền hơn.

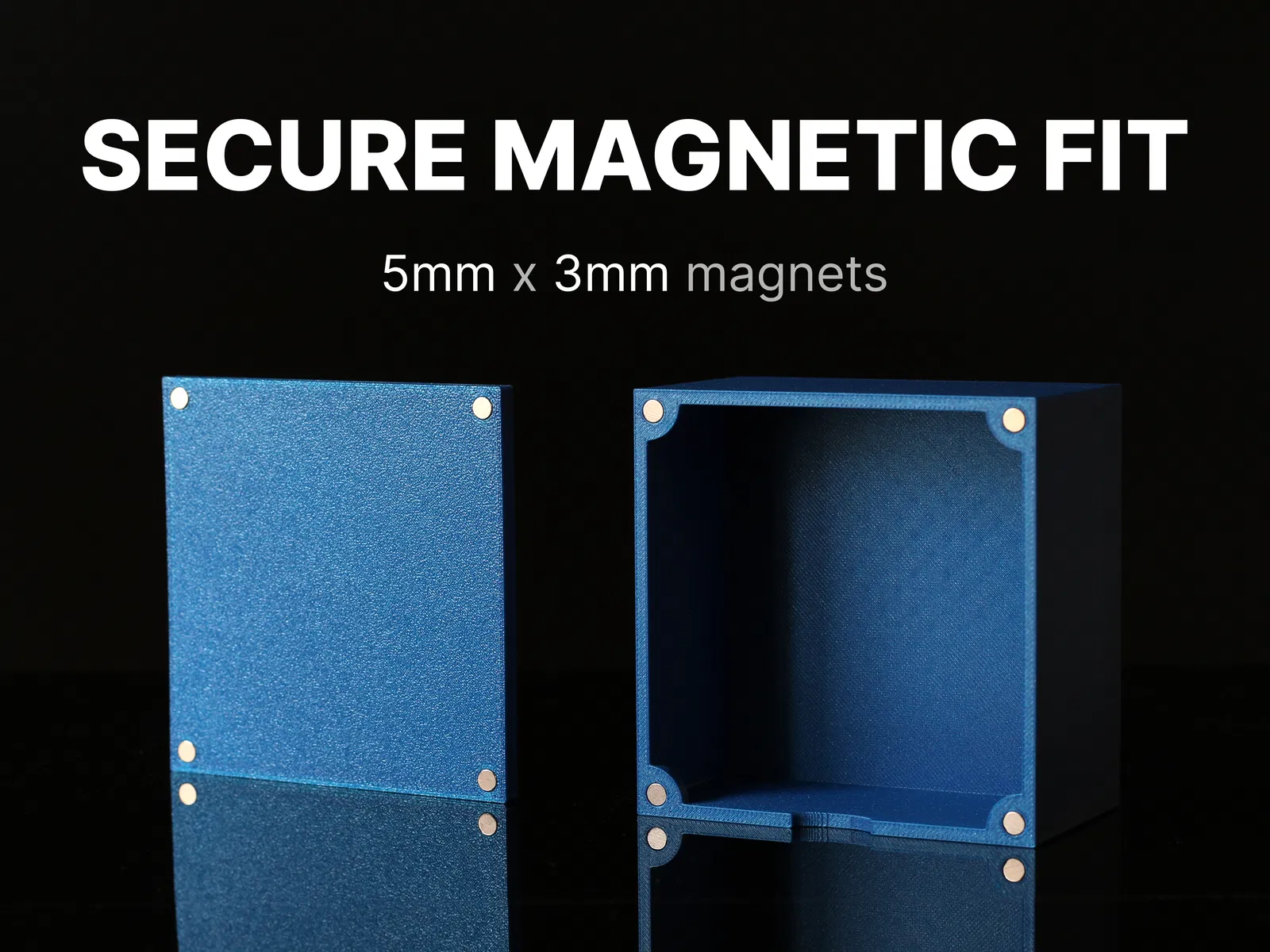

Bạn sẽ cần nam châm nhỏ 5x3 (đường kính 5mm, dày 3mm). Dung sai để nhét nam châm khá chặt (chừa 0.1mm theo bán kính) — mục đích là để nam châm không bị rớt ra, nên bạn sẽ cần press fit. Nếu khó nhét vào, bạn có thể dùng kềm. Một mẹo mình thấy hiệu quả là nhét nam châm vào một phần trước, rồi lật viên brick lại và ấn lên mặt bàn để nó vào hết. Mình cũng có một bộ file dung sai rộng hơn (chừa 0.2mm theo bán kính), nhưng có thể bạn sẽ cần dán keo để đảm bảo nam châm nằm chắc.

Nếu bạn chưa chắc nên chọn bản dung sai nào, mình có kèm một file test dung sai để in trước: các lỗ ở mặt trên tương ứng với độ khít của phần đáy (base fit), còn các lỗ ở mặt dưới tương ứng với độ khít của phần nắp (lid fit).

QUAN TRỌNG: Khi lắp nam châm:

• Tất cả nam châm ở phần đáy phải cùng hướng.
• Tất cả nam châm ở phần nắp phải hướng ngược lại.

Cách này giúp nắp dính được dù bạn xoay nắp hướng nào, vì nếu nam châm không đúng chiều thì nắp sẽ không kín. Nghe thì dễ, nhưng với nam châm nhỏ vậy rất dễ bị lắp nhầm.

Modularity

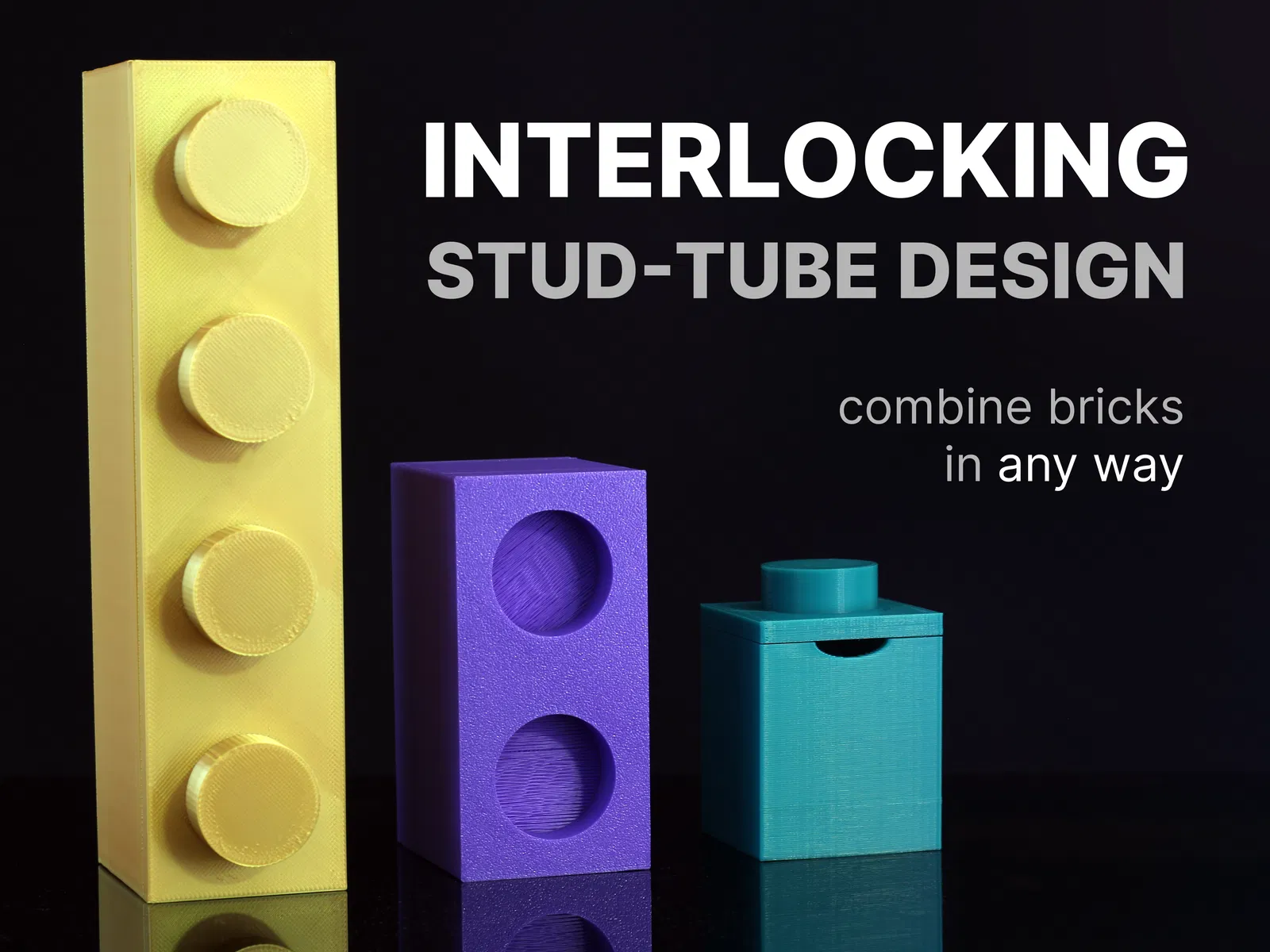

Các hộp lưu trữ này có thể xếp chồng dễ dàng giống như brick thật. Lưu ý là mình chọn không thiết kế kiểu “snap” dính cứng với nhau — vì mình không muốn khó lấy ra đúng hộp cần dùng, và cũng không muốn nắp bị bung khi tách các brick ra.

Cảm ơn PCBWay đã tài trợ cho dự án này!

PCBWay có rất nhiều lựa chọn gia công như CNC machining, electronics design, và dĩ nhiên là 3D printing. Nhờ vậy maker ở đâu cũng có thể thử quy trình mới và làm ra đồ hay ho, với chi phí hợp lý. Mình rất khuyến khích bạn ghé www.pcbway.com để xem họ có thể đáp ứng nhu cầu sản xuất của bạn như thế nào—quy trình đặt hàng nhanh, và xin báo giá cho dự án nhỏ hay lớn đều dễ.
