Batwing - Batman (1989) – Mô hình in 3D chuẩn theo phim

Theo dõi mình trên Instagram hoặc Twitter để nhận cập nhật hằng tuần về các thiết kế miễn phí, chất lượng cao như mẫu này. Nhận thêm thiết kế miễn phí độc quyền, commercial licenses và kế hoạch model premium trên Thangs! (affiliate link)

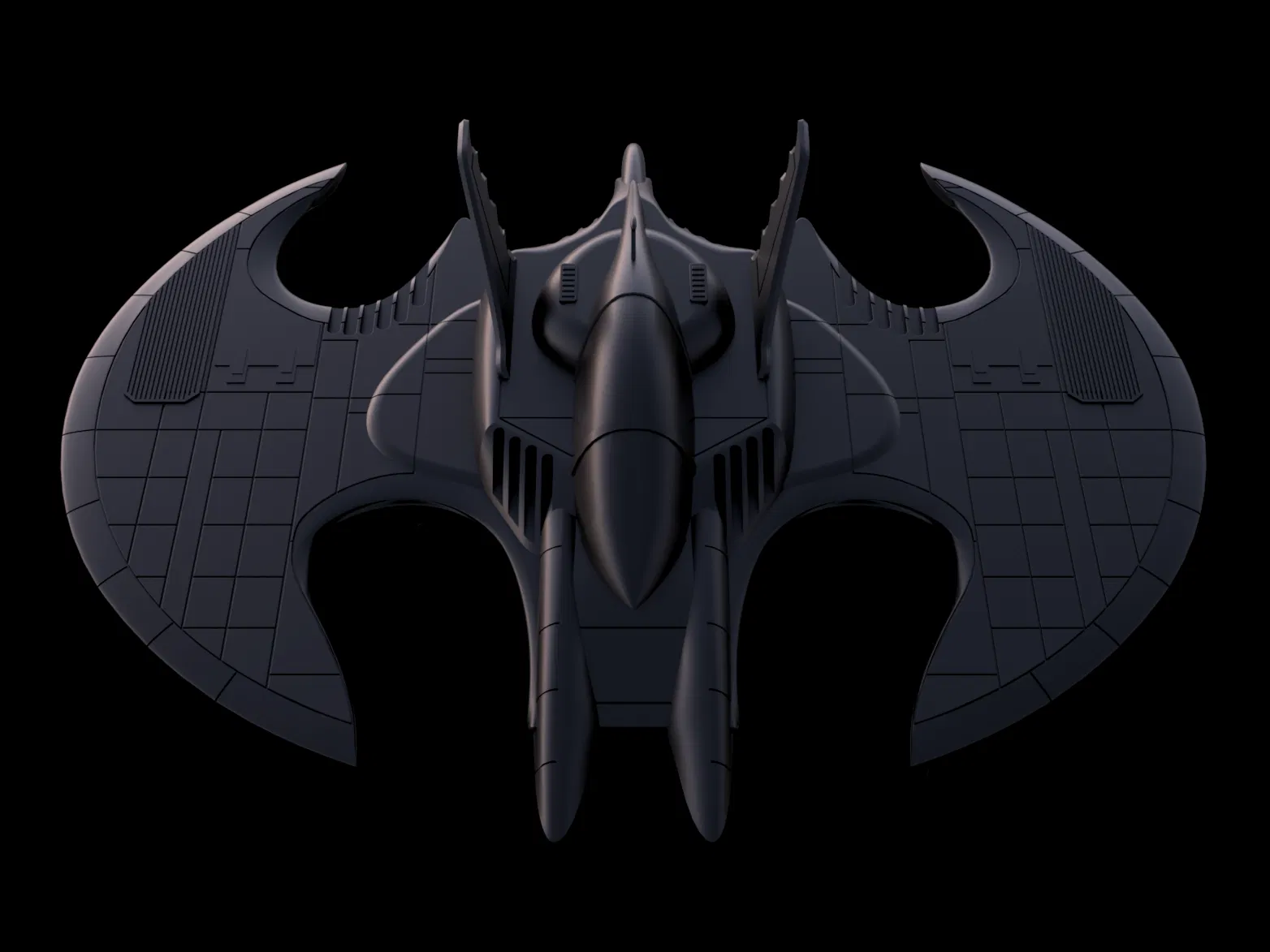

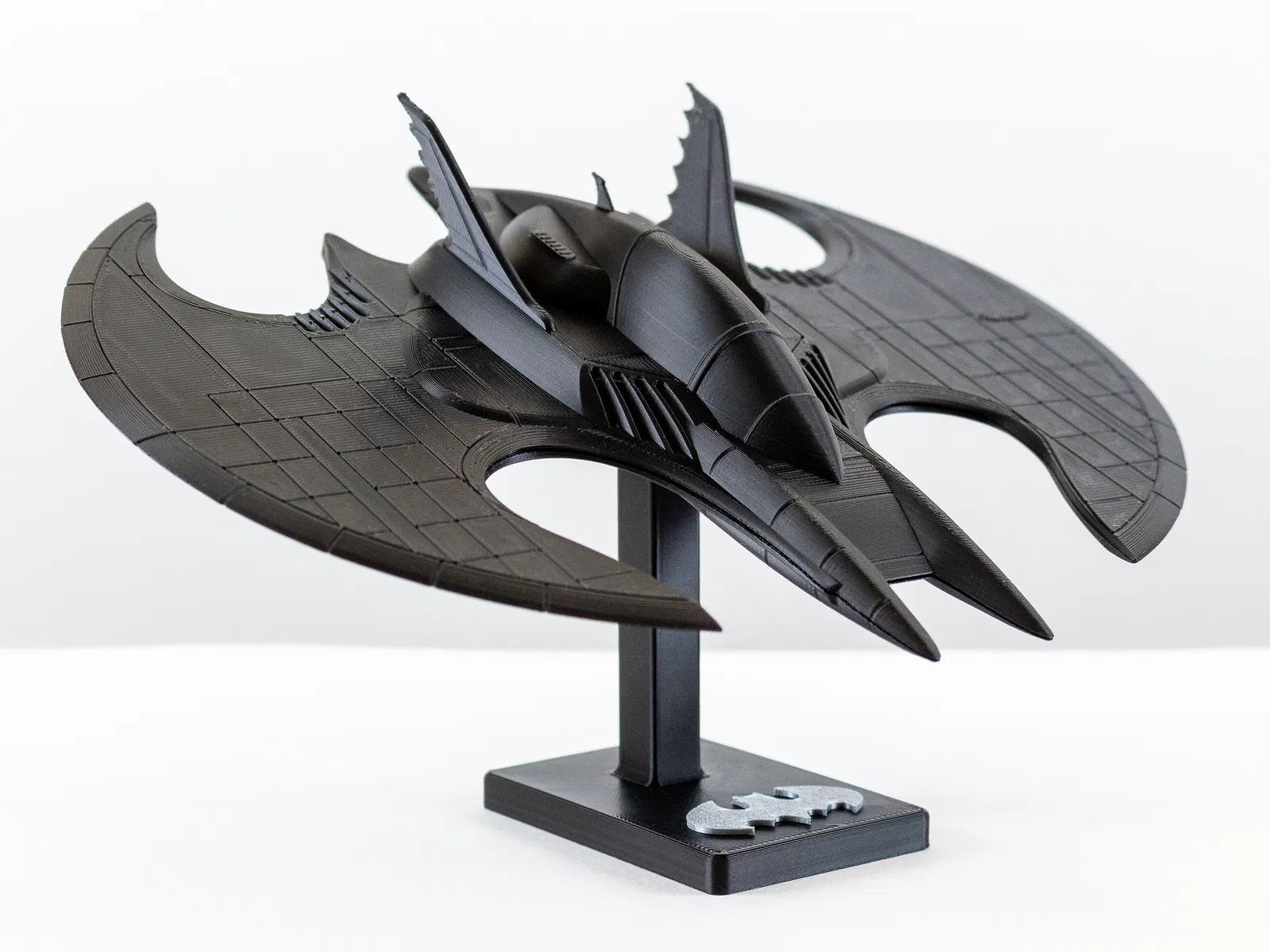

Đây là bản dựng chuẩn theo phim của The Batwing, một phương tiện không chiến trên không mà Batman sử dụng — thiết kế cụ thể này lấy từ phim Batman (1989). Mình vốn mê mấy mẫu xe/phi thuyền fantasy và sci-fi ngầu ngầu, và Batwing nổi bật với dáng vẻ gọn, bóng bẩy. Mình thiết kế toàn bộ model trong Fusion360, tham khảo ảnh và bản vẽ kỹ thuật (schematics) của đạo cụ dùng trong phim thật. Mình cố gắng tái hiện đầy đủ các chi tiết nhỏ phức tạp, đồng thời đảm bảo khi chuyển sang in 3D vẫn ra chi tiết đẹp. Model này in được cả trên máy nhỏ như A1 Mini hoặc Prusa Mini mà không cần supports.

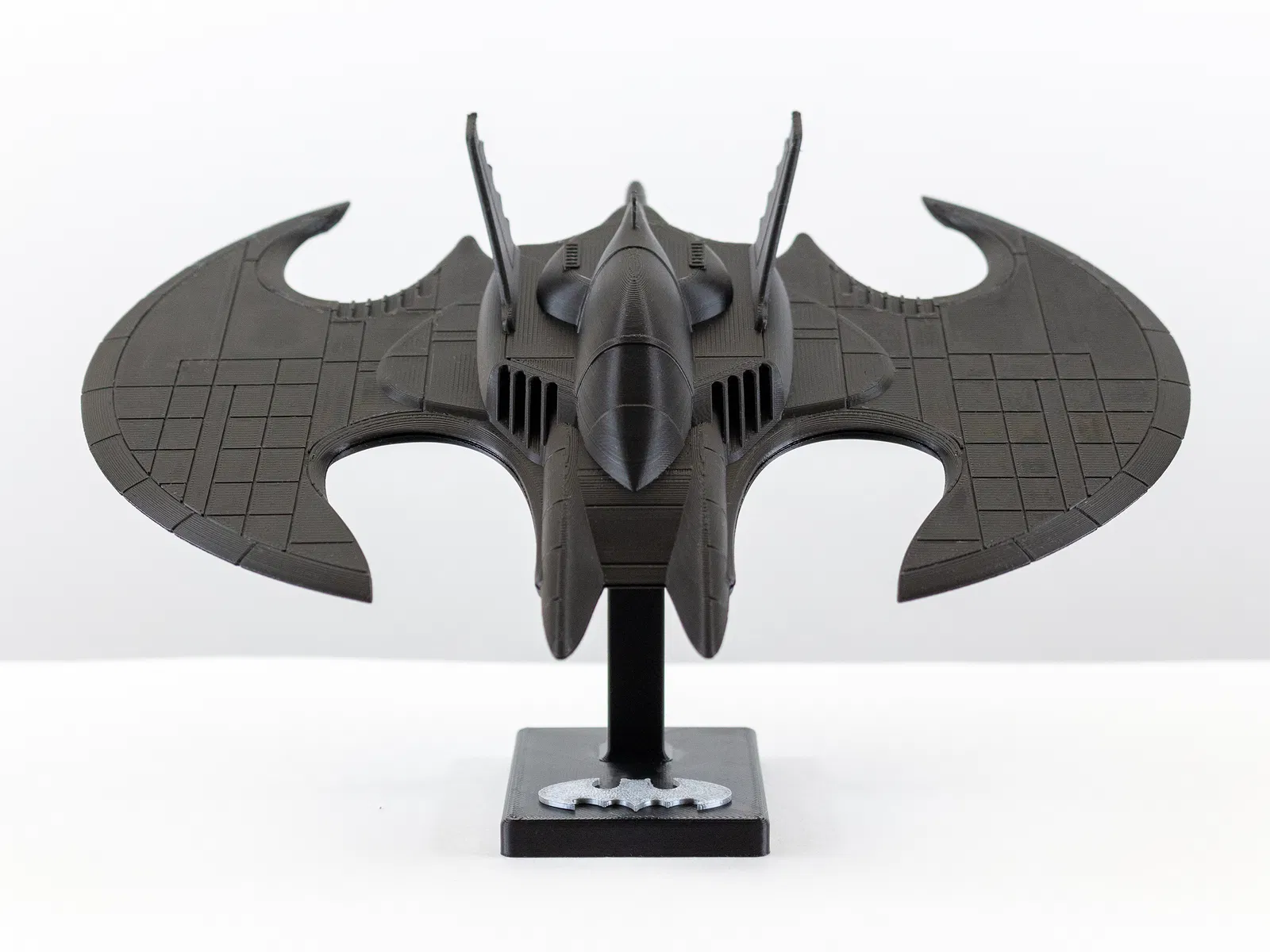

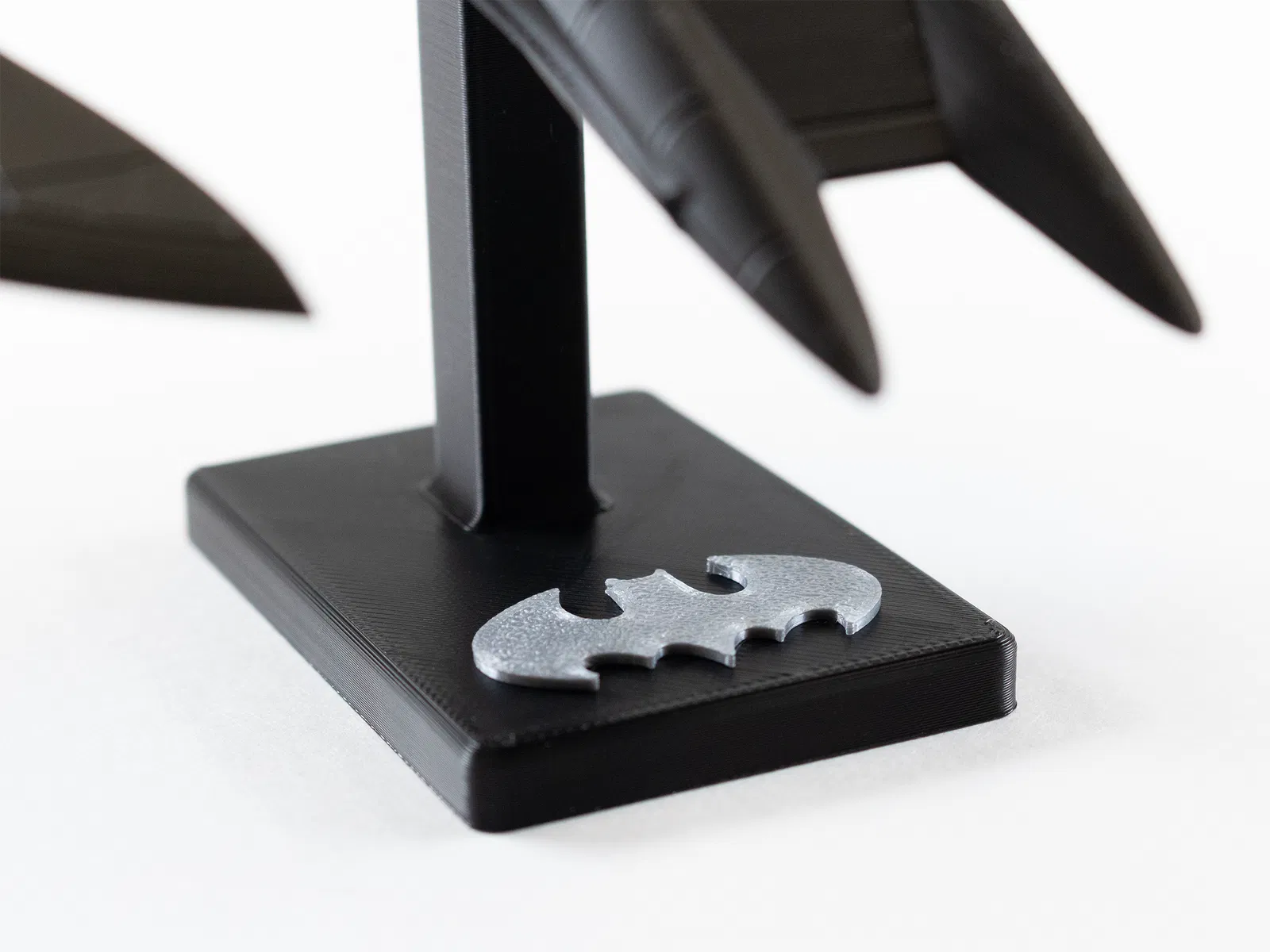

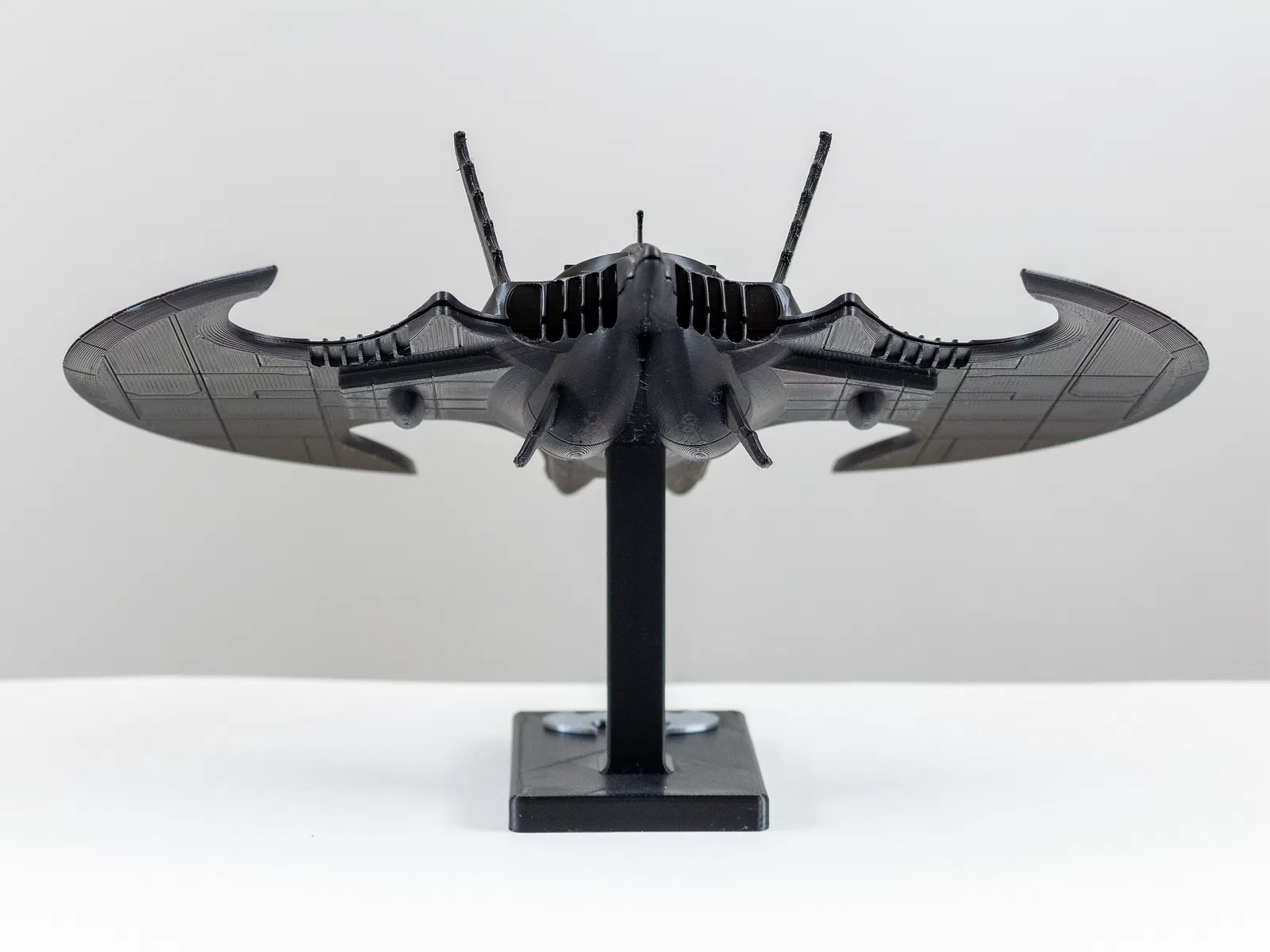

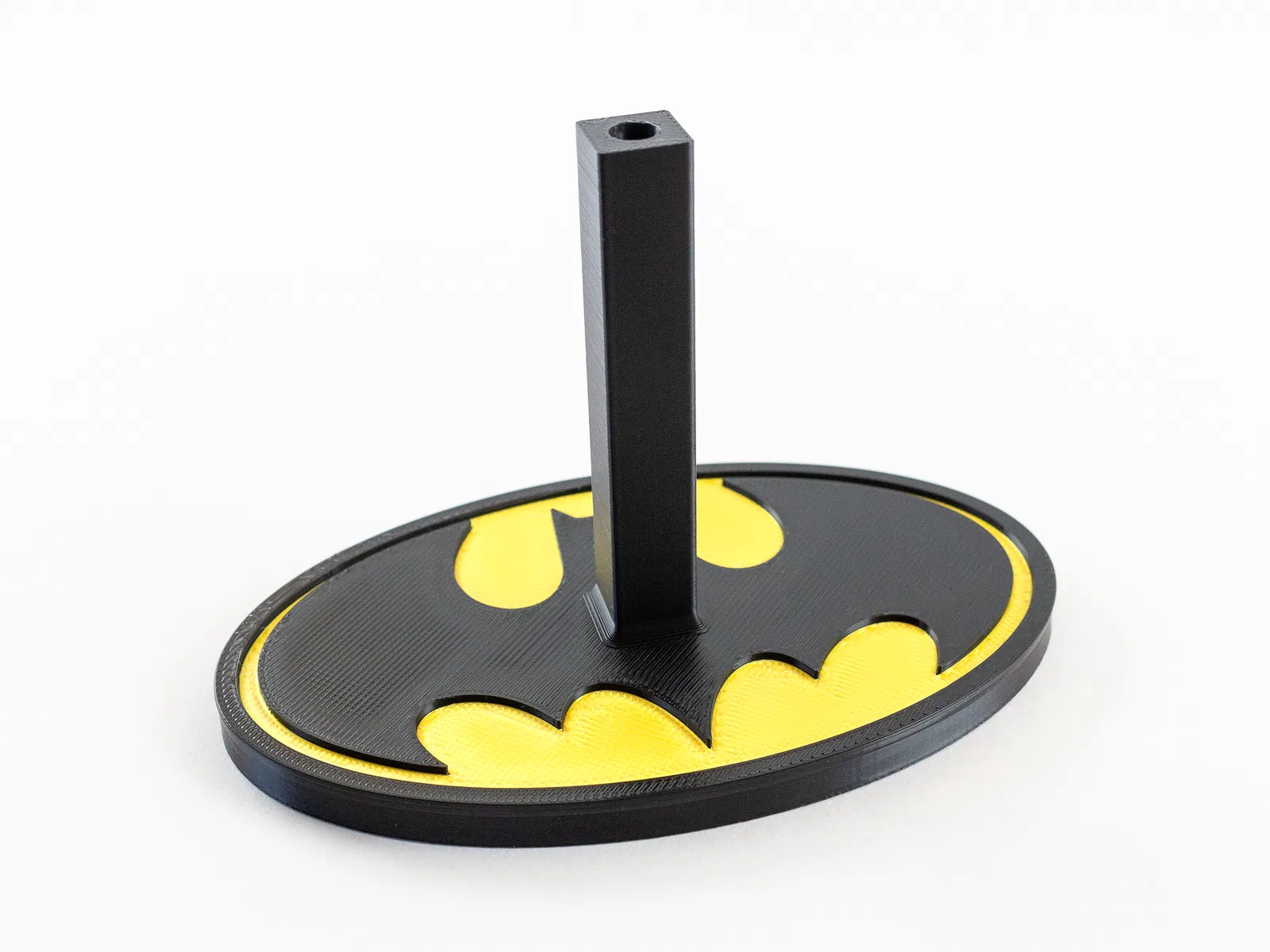

Ngoài ra có 2 lựa chọn chân đế trưng bày kèm logo Batman. Một cái là chân đế tối giản, nhỏ gọn, có logo nhấn ở phía trên. Cái còn lại lấy cảm hứng từ logo trong phim Batman (1989), tận dụng AMS để in 2 màu đen và vàng. Chân đế cũng có tuỳ chọn ngàm nam châm để gắn cho tiện. Tính năng này giúp Batwing “hít” vào chân đế; mình đã thử và có thể lật ngược hoàn toàn mà Batwing vẫn không rớt.

In & Lắp ráp

Có nhiều print profiles, đã sắp sẵn đầy đủ các part cần thiết. Model này được test print với sải cánh 190mm — được xoay 45 độ trên mặt bàn in để vừa trong không gian 180mm x 180mm, nghĩa là đặt gọn trong A1 Mini. Khuyến nghị in ở độ phân giải cao nhất có thể (high quality, layer height 0.08mm) để bắt được nhiều chi tiết nhất. Không cần supports.

Chờ mặt bàn in nguội rồi hãy lấy ra để hạn chế cánh bị cong vênh. Sau đó, nối nửa trên và nửa dưới bằng 2 chốt nối dạng trụ (cylindrical connectors) — quét superglue dọc theo phần cánh để hai nửa dính chắc và không bị tách theo thời gian. Nếu muốn mối dán đẹp hơn, có thể kẹp (clamp) hai cánh lại trong lúc keo khô.

Bạn có thể dán nam châm trụ 5mm x 3mm vào các lỗ ở phía trên chân đế và phía dưới Batwing. Ngoài ra cũng có file thay thế để dùng nam châm trụ 6mm x 2mm theo yêu cầu từ người dùng. Nam châm là tuỳ chọn; không gắn nam châm thì model vẫn đặt vừa lên trên chân đế như bình thường.
