Screw Mates – Bộ ren trong/khung ngoài hoán đổi lẫn nhau

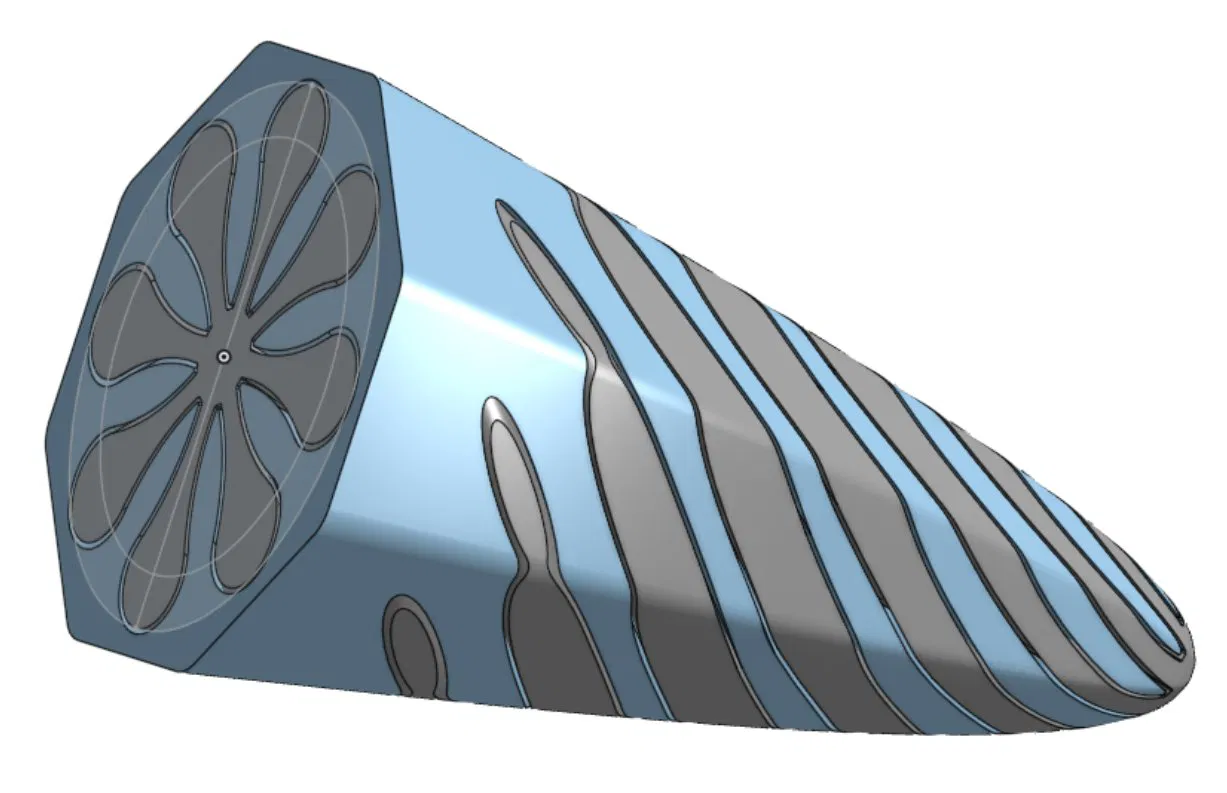

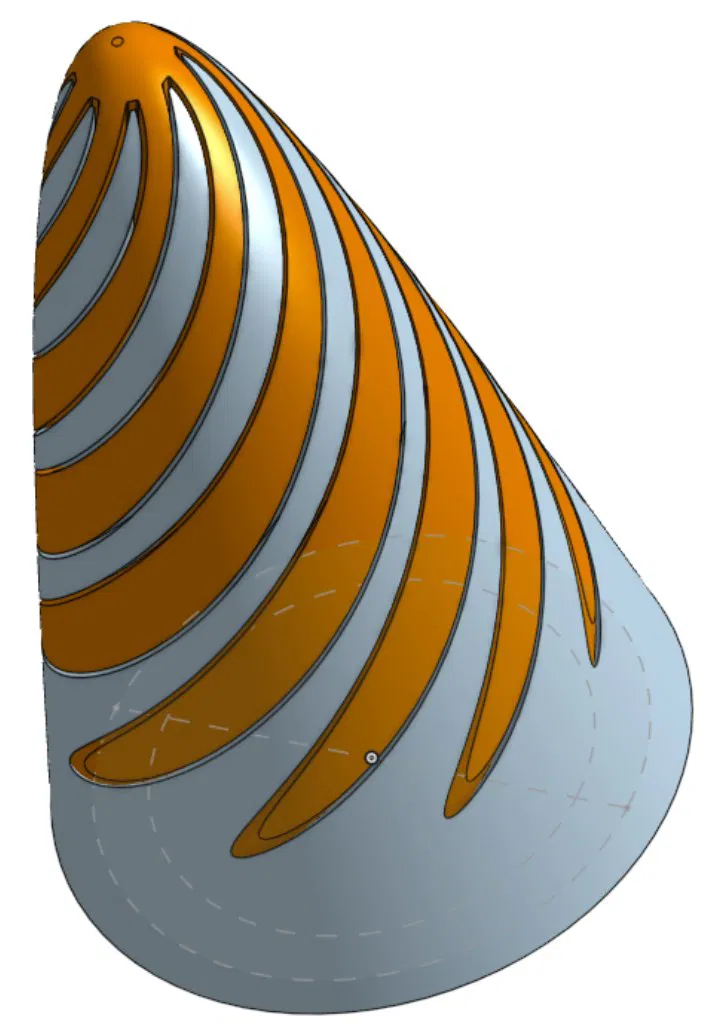

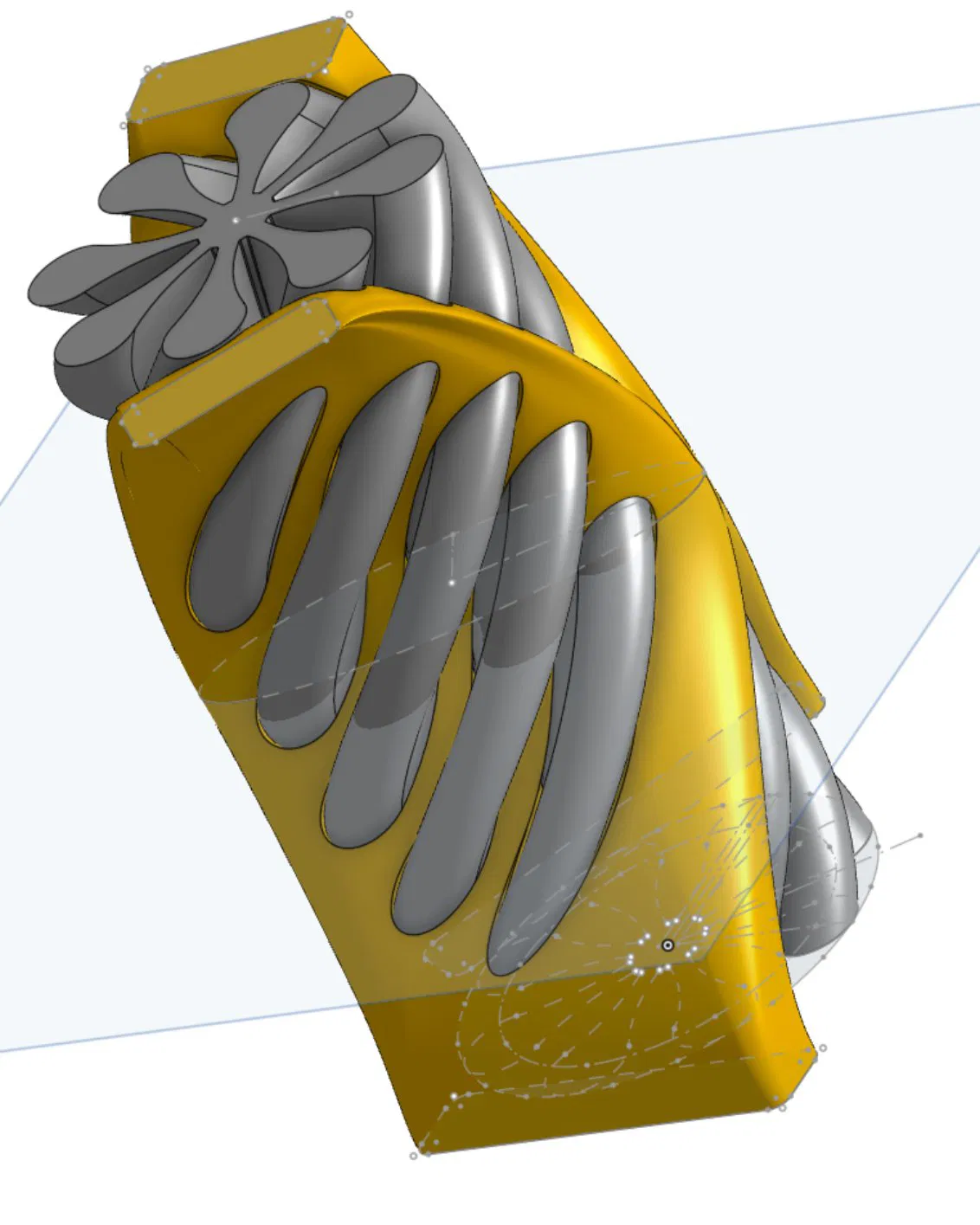

Lấy cảm hứng từ Impossible Vortex và Pyramid của RJ Design, nhưng mình đã thiết kế lại từ đầu ở đây với pitch, lobes, hình dáng bên ngoài và model theo ý mình. TẤT CẢ đều là thiết kế của mình làm trên OnShape, không lấy số đo, không copy hay dùng lại bất kỳ phần nào từ model/tham chiếu khác.

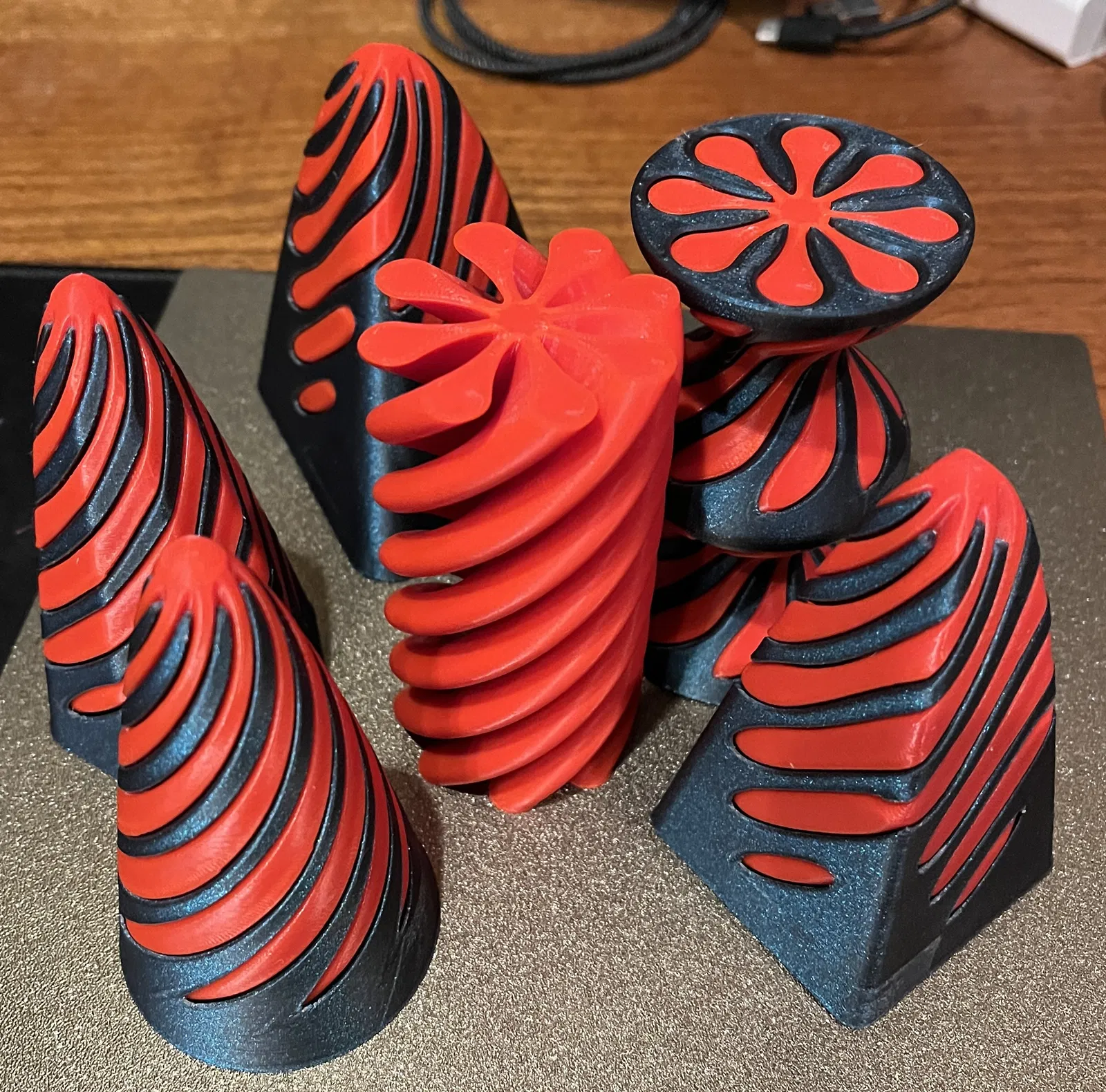

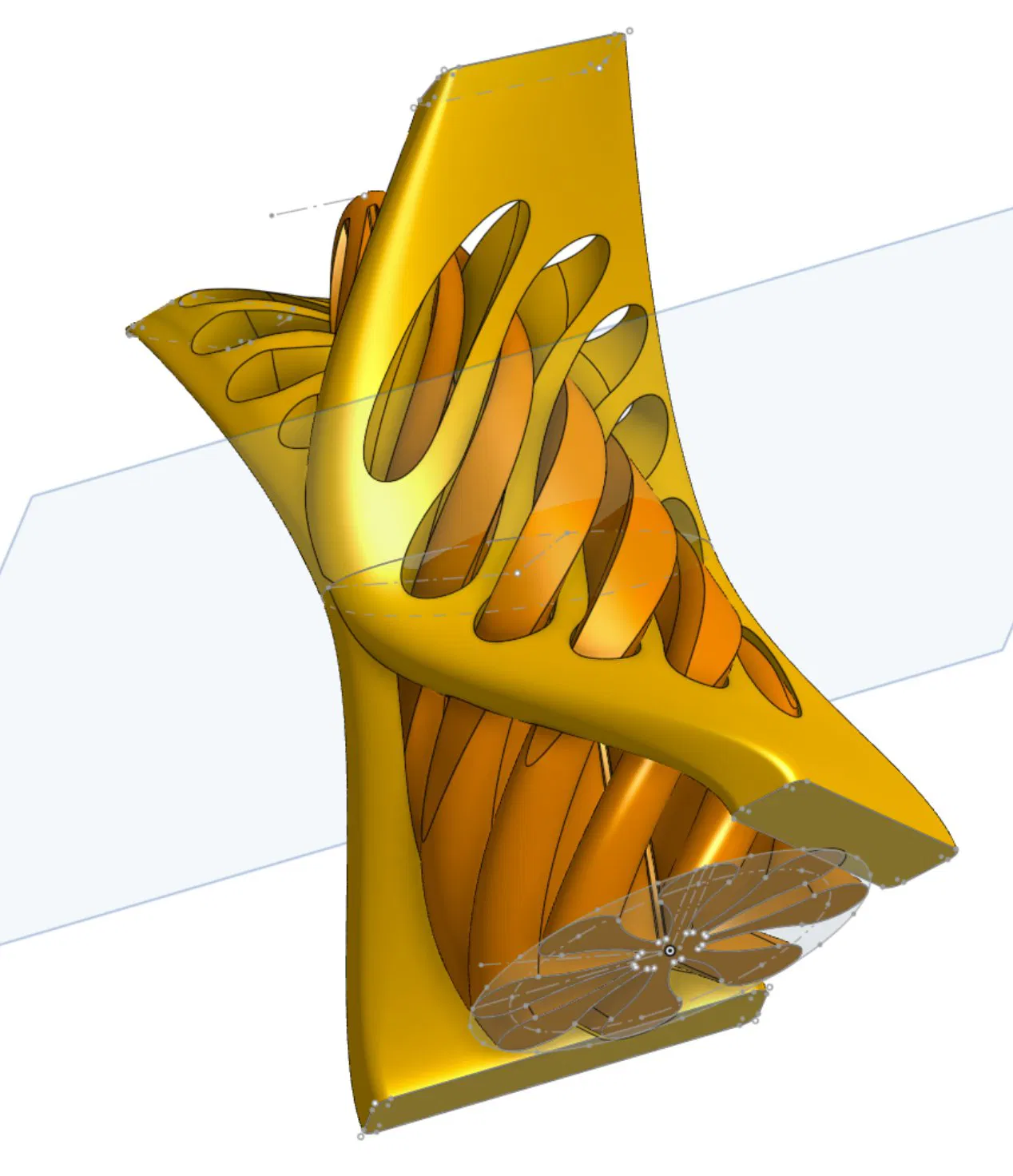

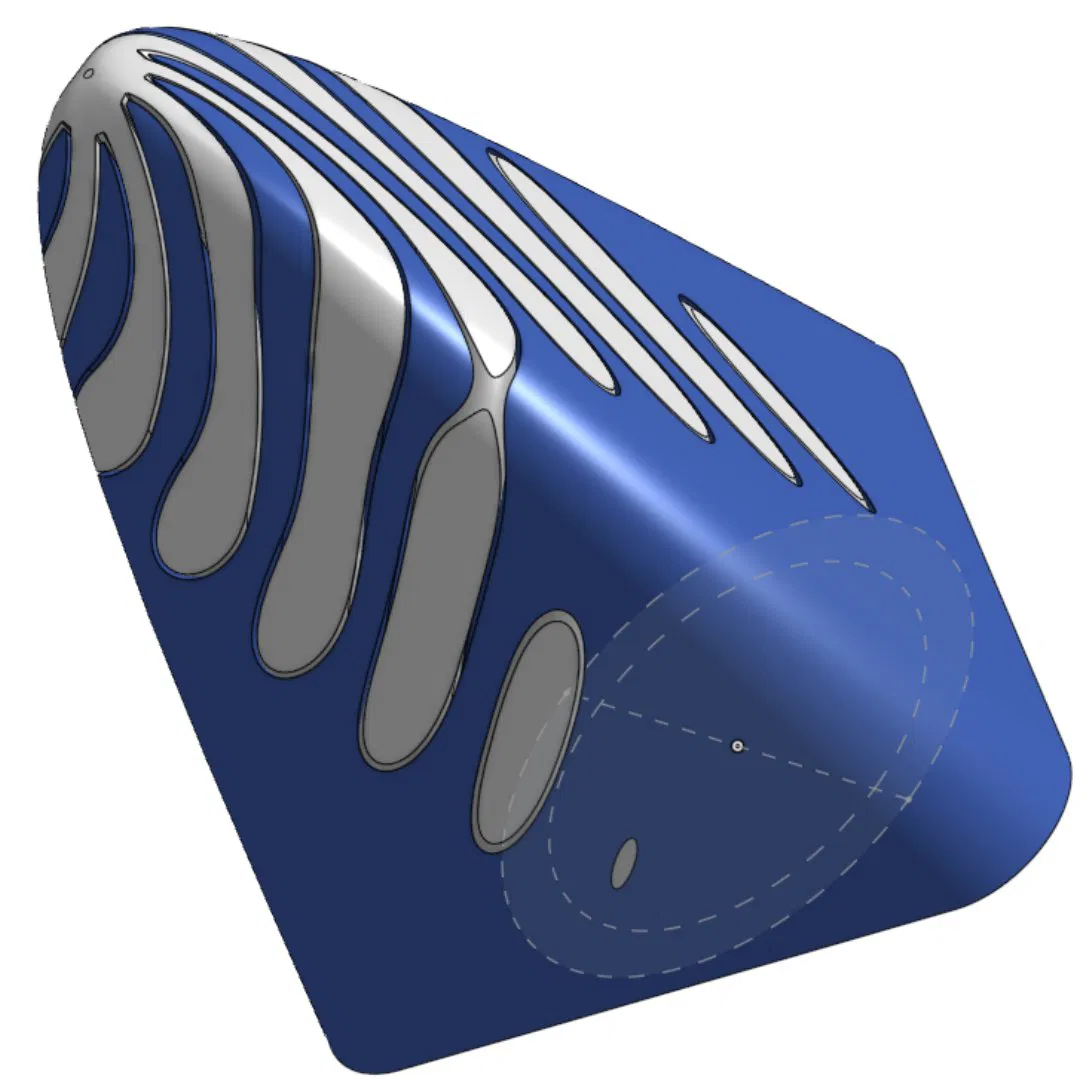

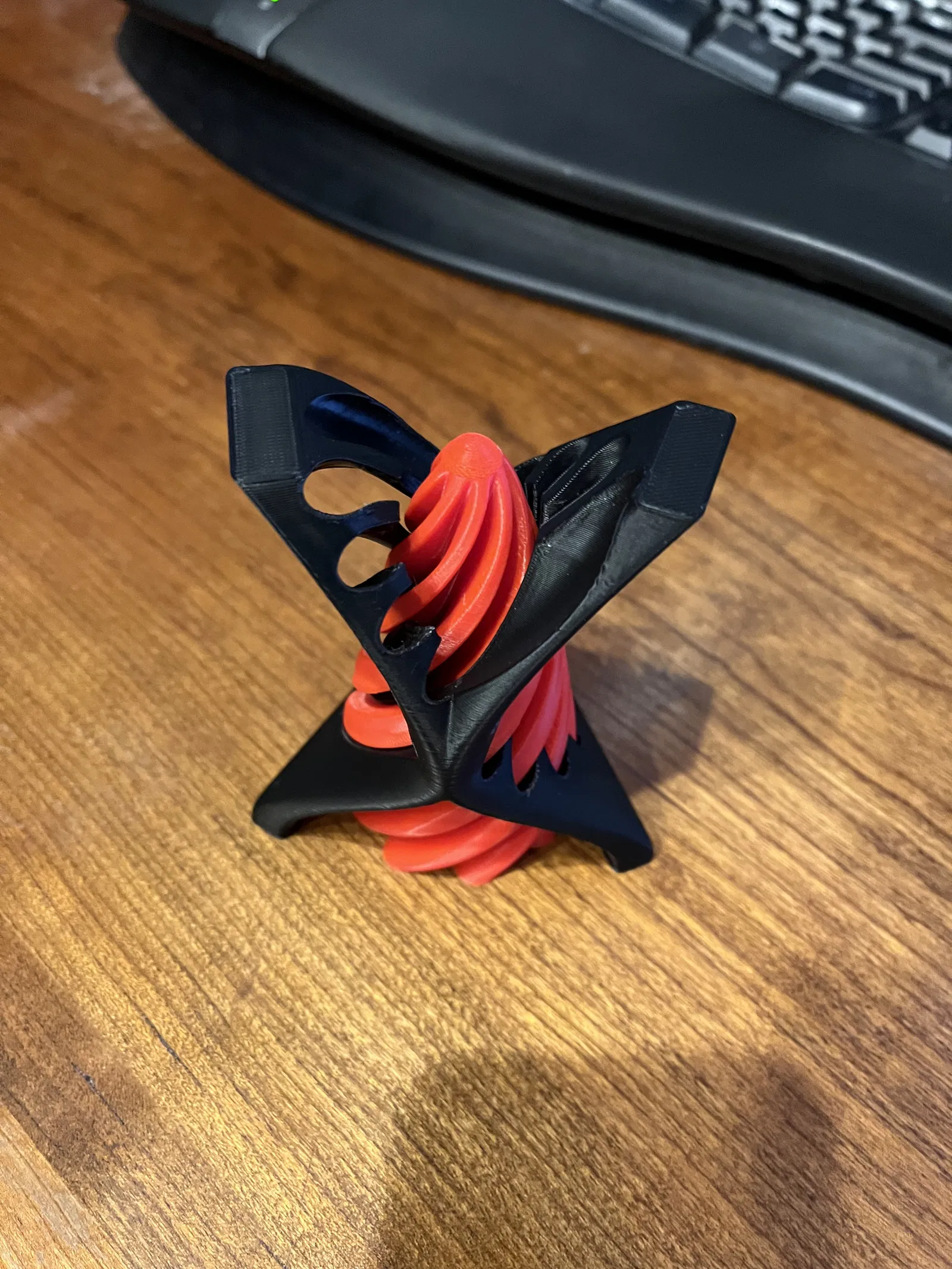

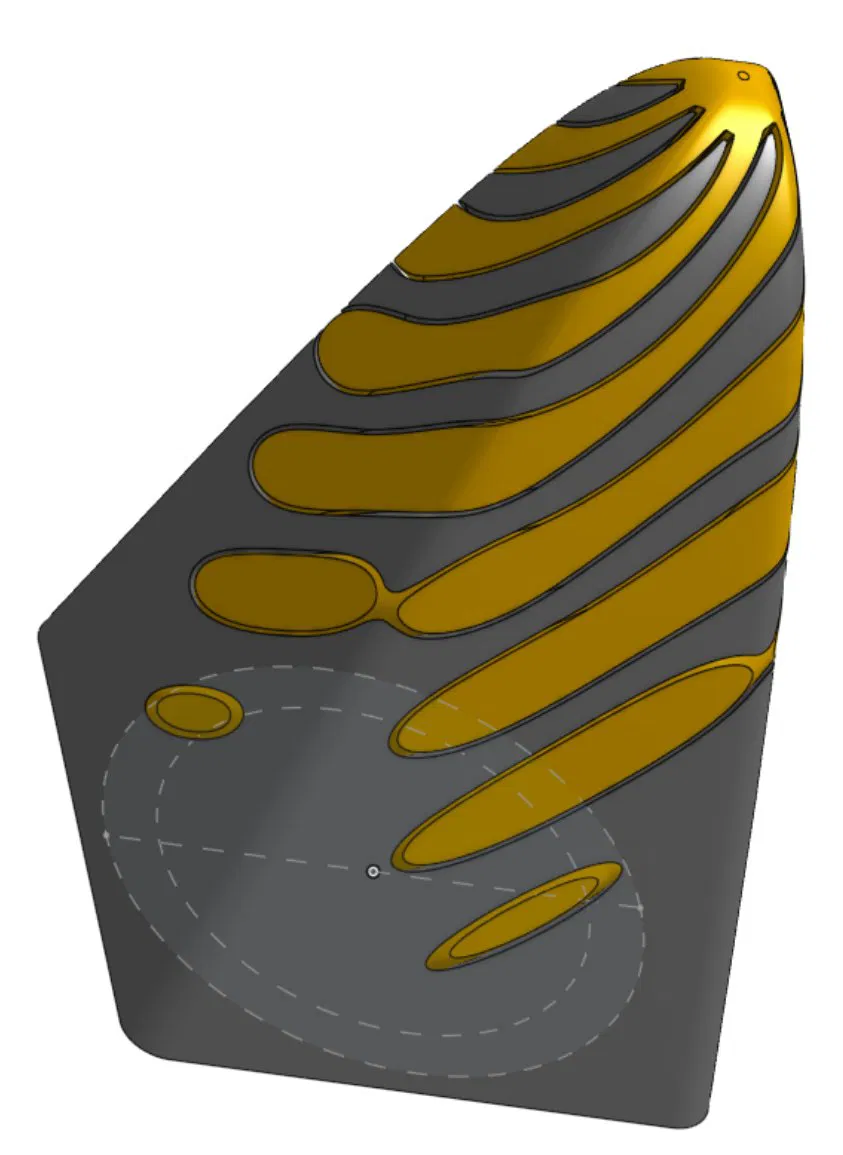

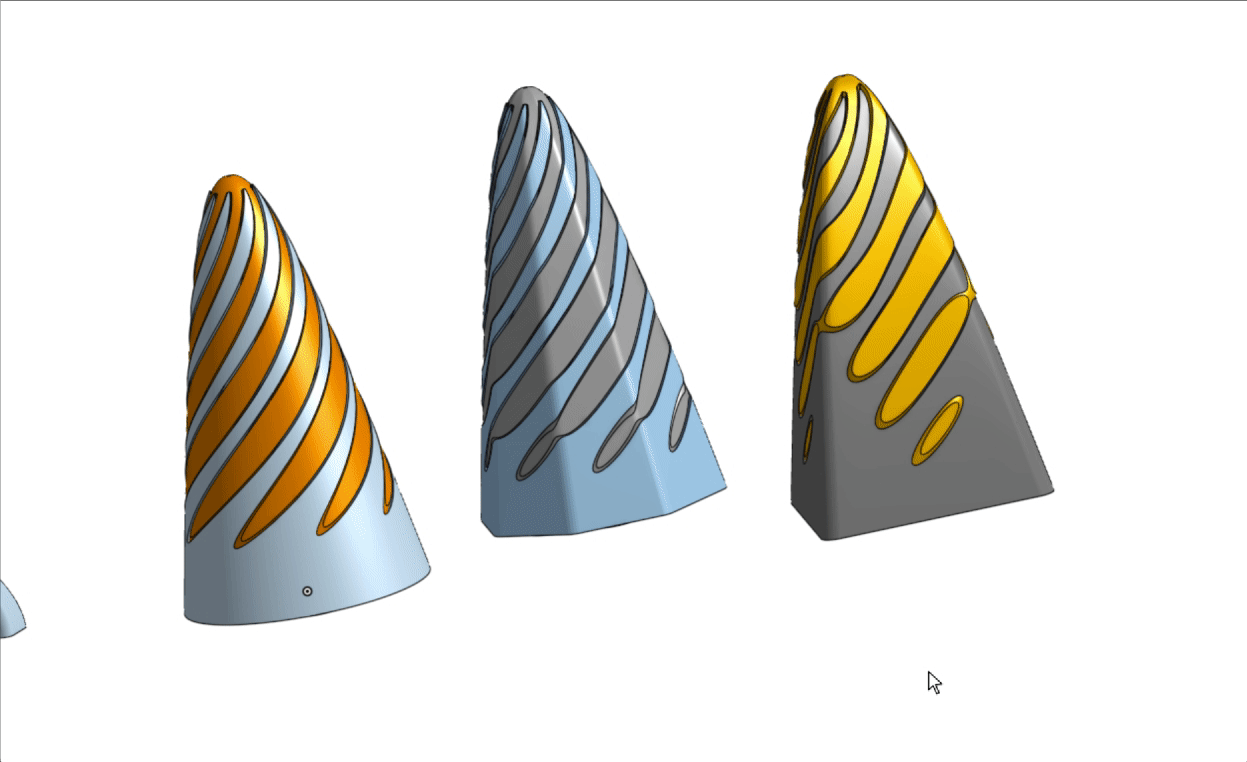

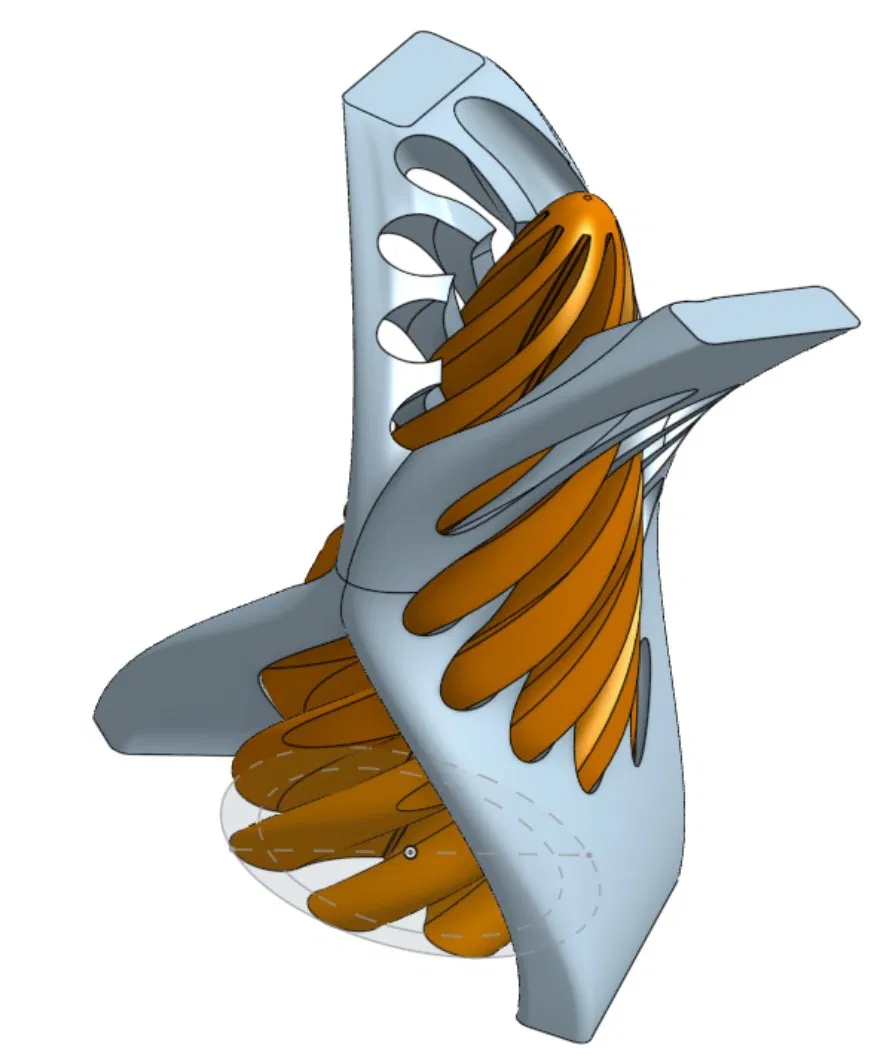

Có rất nhiều outer shape với nhiều inner shape khác nhau, tất cả đều có thể hoán đổi cho nhau và vặn/hoạt động chung được. Lắp ngược hay lắp xuôi đều ok. Có dạng ball, cone, pillar, pyramid, triangle và octagon, ngoài ra còn có một dạng free form kiểu khung đỡ “wood slat”.

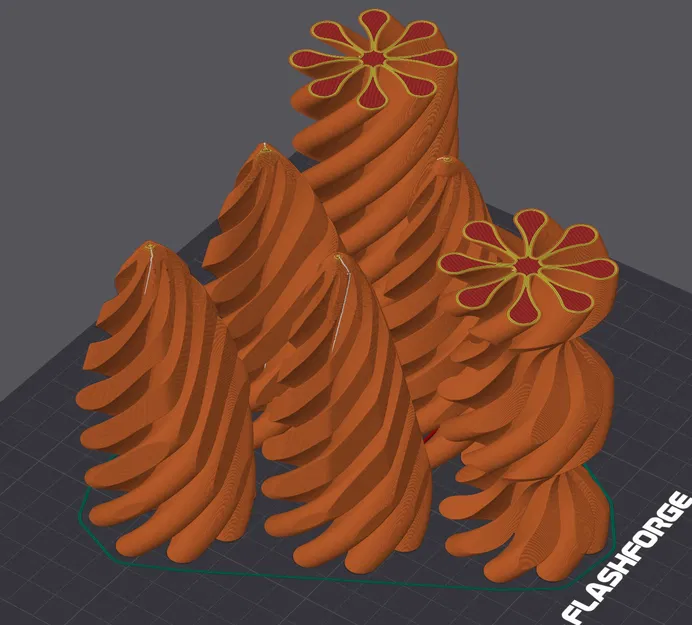

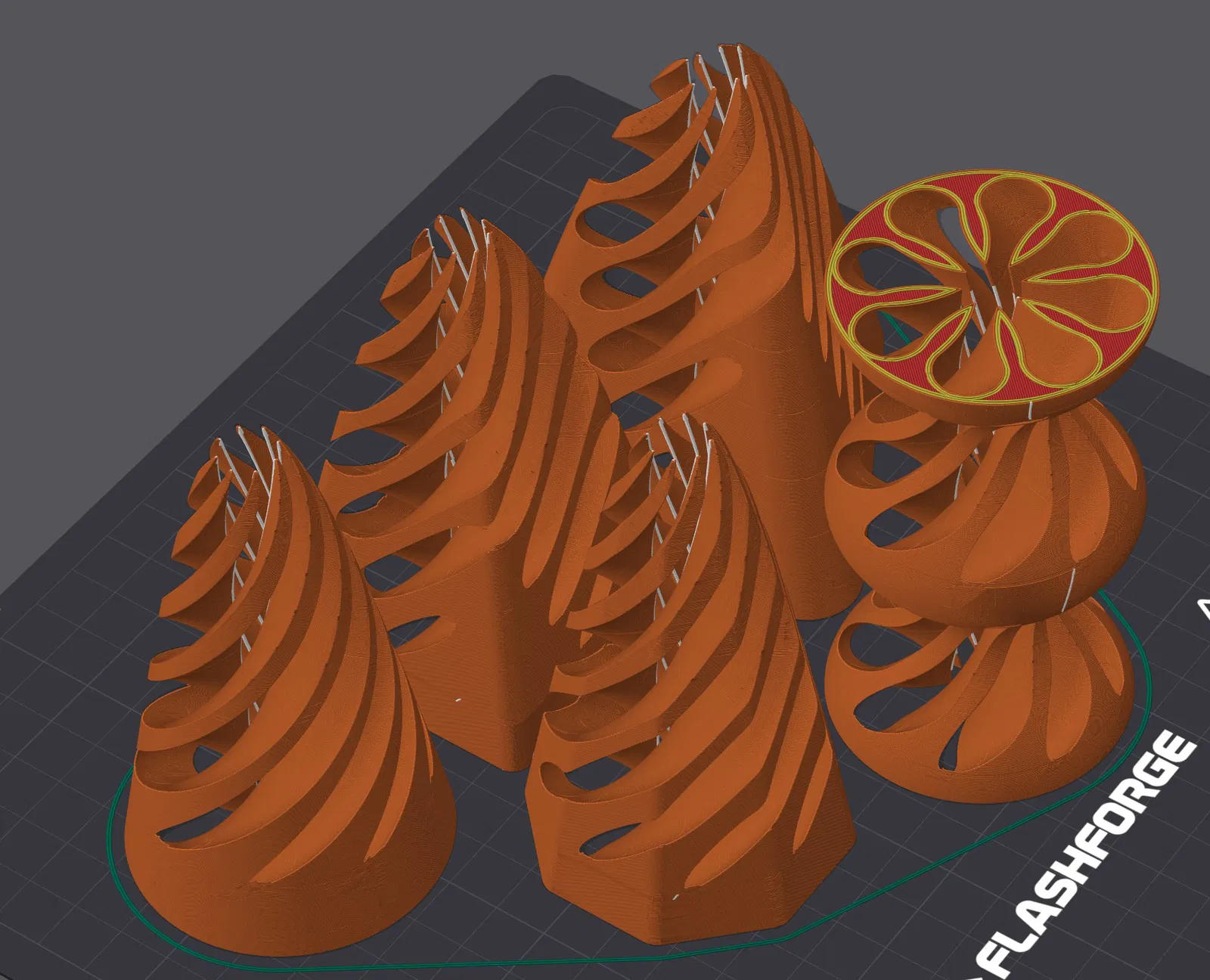

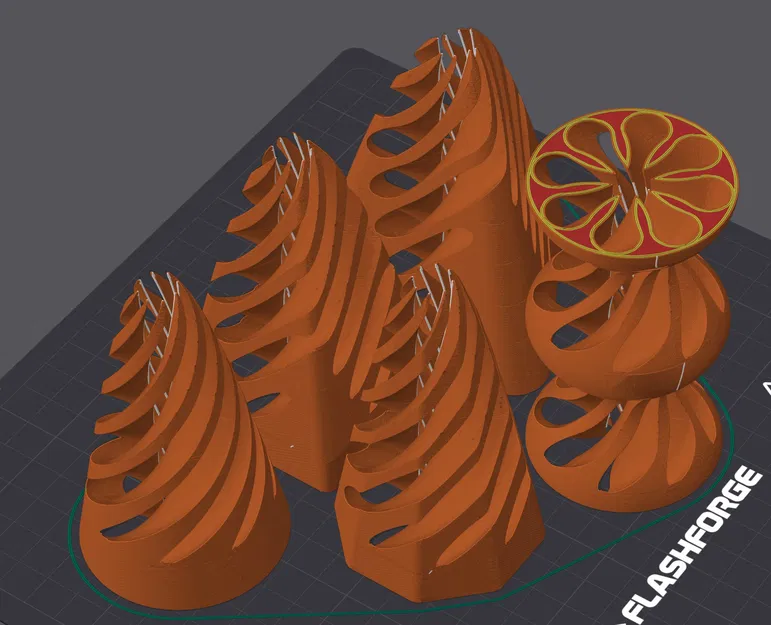

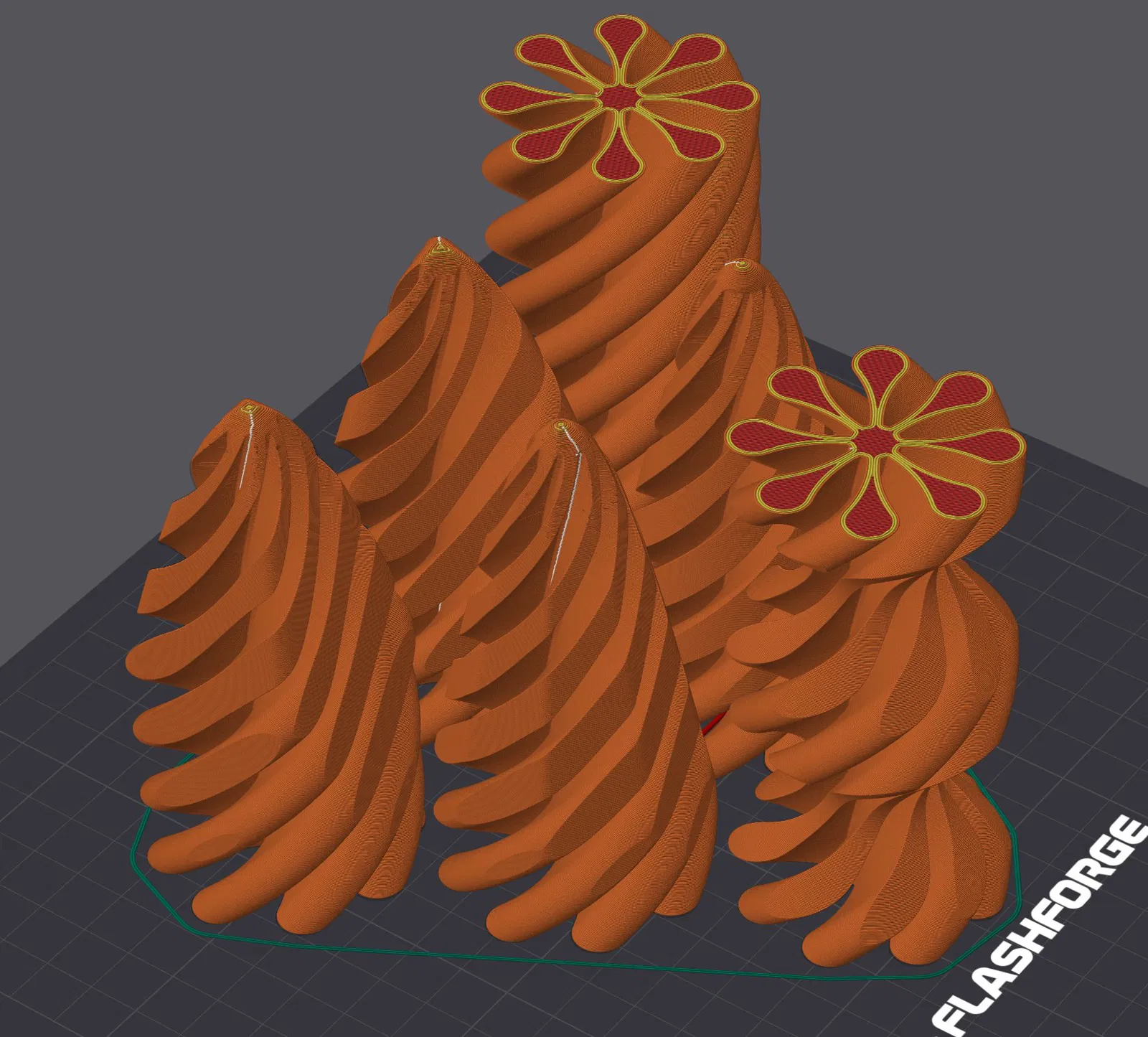

Mình khuyên in phần INNER ở 0.20mm và phần OUTER ở 0.16mm để giảm xu hướng bị kẹt hoặc “ratchet locked” khi dùng cùng pitch (mình cũng thấy 0.22mm và 0.18mm chạy rất ổn). Có sẵn khe hở khá nhiều (offset 0.45mm trên các shape) nên lắp vào thường rất vừa, chỉ cần nhớ chỉnh elephant foot compensation cho tốt nếu bạn ép first layer hơi nhiều. Nhìn cũng đẹp hơn nếu in OUTER và INNER khác màu (thêm thử thách là in hết outer một lần và inner một lần ở session khác).

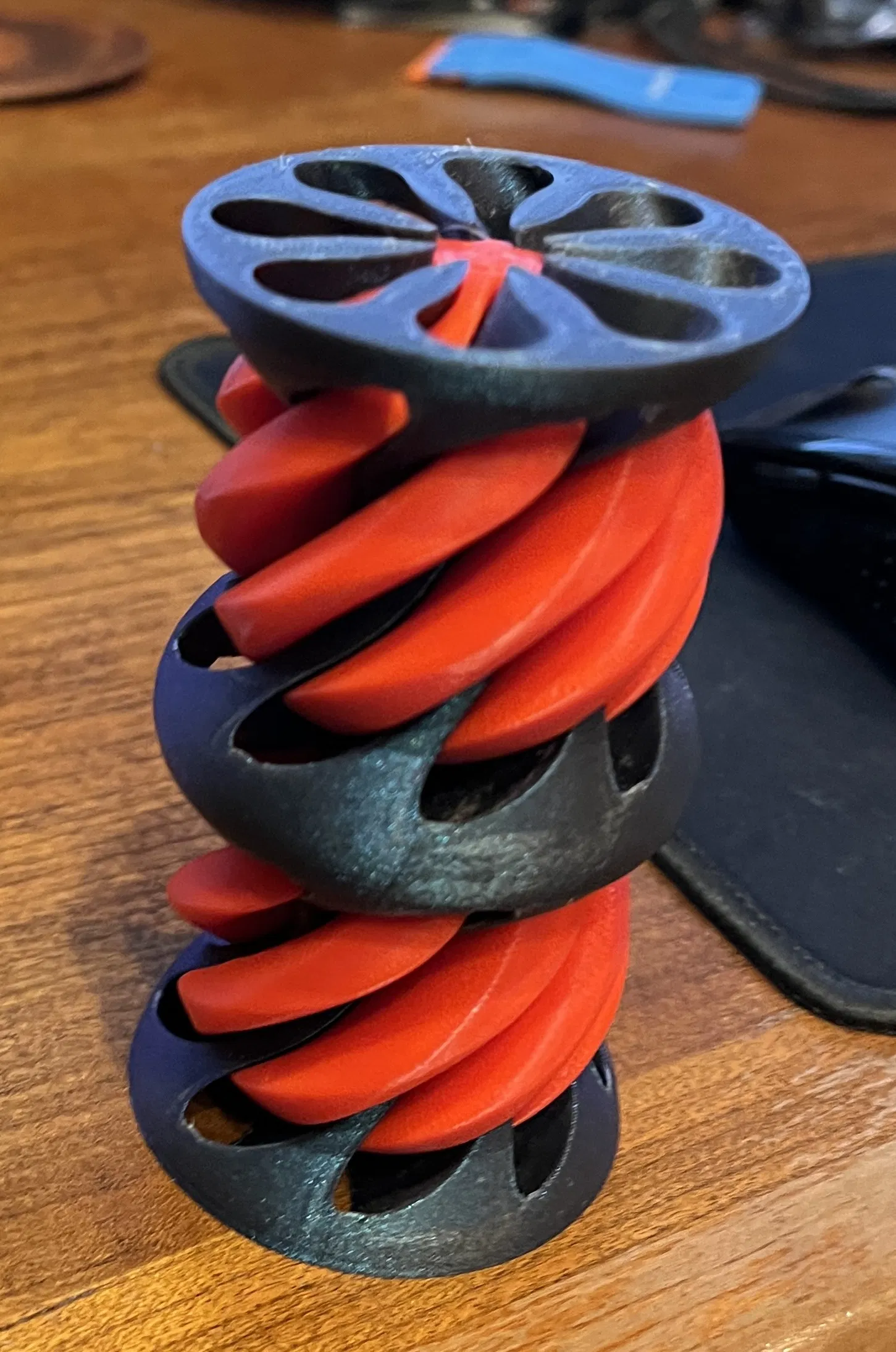

Mình đã in bằng ABS và ASA, nhưng PLA và PETG cũng được. Silk Multicolor và loại có nhũ lấp lánh nhìn rất đã. Tất cả đều lắp qua lại được với nhau, và dùng upside down hay right side up đều fit.

Hour Glass và Screw Outer có lẽ là khó in nhất nếu không dùng supports, nhưng vẫn làm được và nhìn rất đẹp—chỉ cần first layer thật ngon (ngoài ra, bạn nên dùng scarf seams, precise walls và minimum wall length 1mm để giảm vài lỗi nhỏ từ slicer ở chỗ các lỗ bắt đầu xuất hiện và tường ở outer bị mỏng). Mình khuyên nên bám dính thật tốt cho các bản in outer, vì chỉ cần bị cong vênh/nâng ở mấy đầu nhọn là hỏng độ fit ngay.

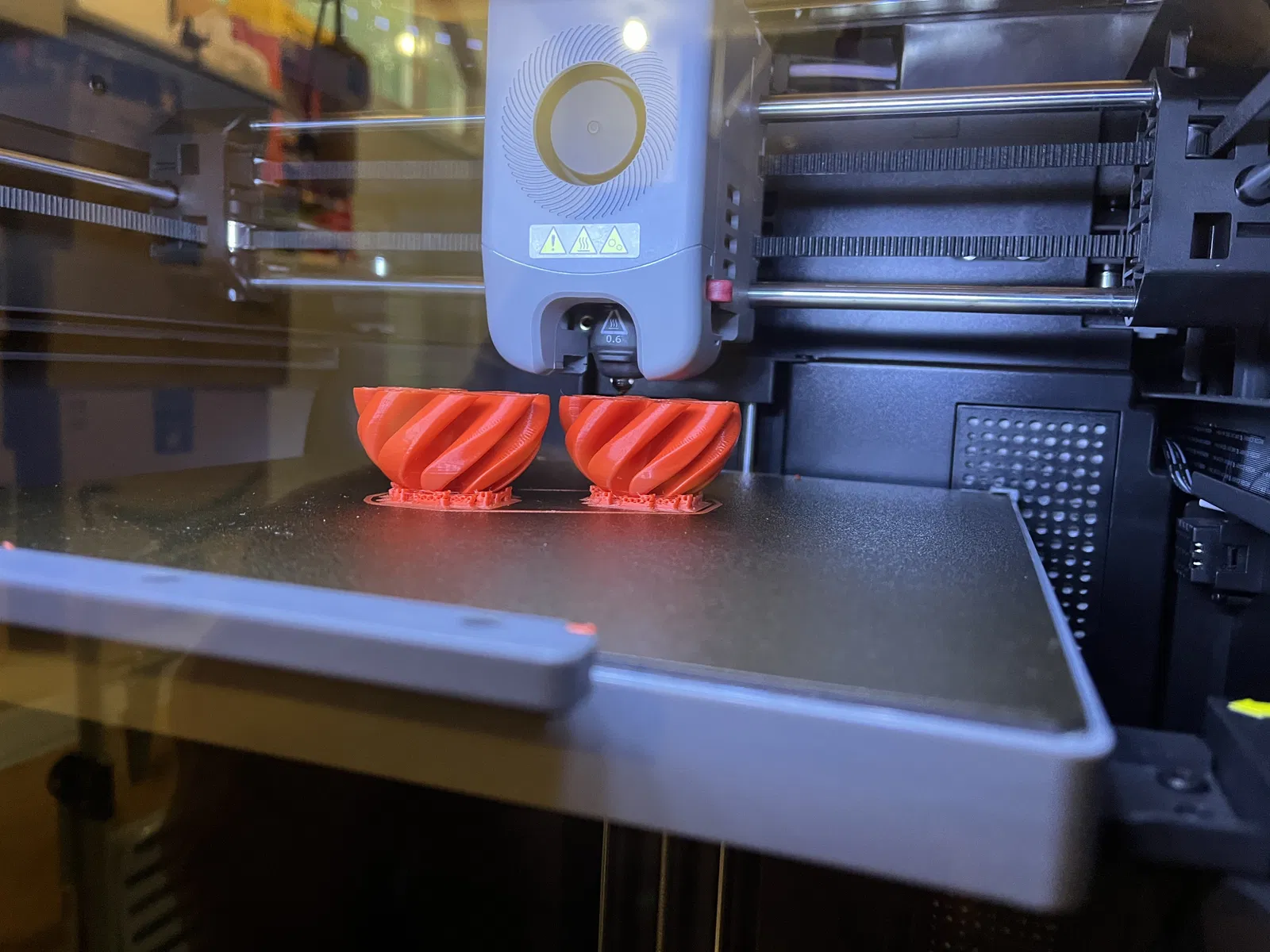

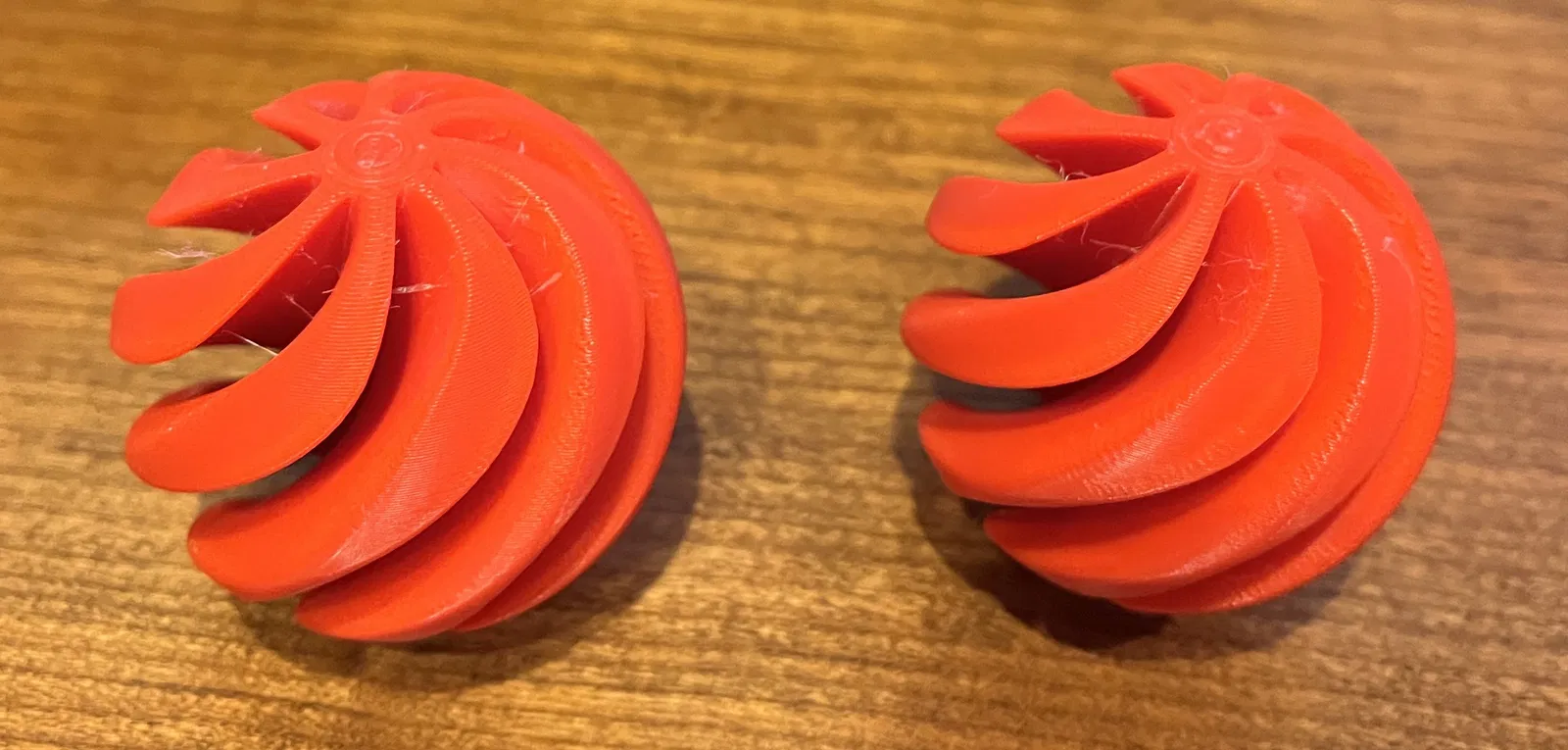

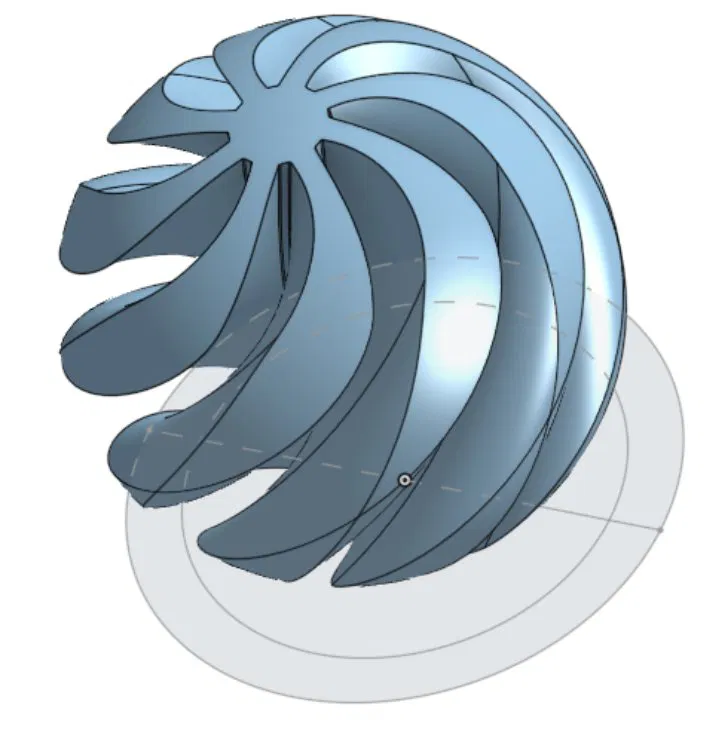

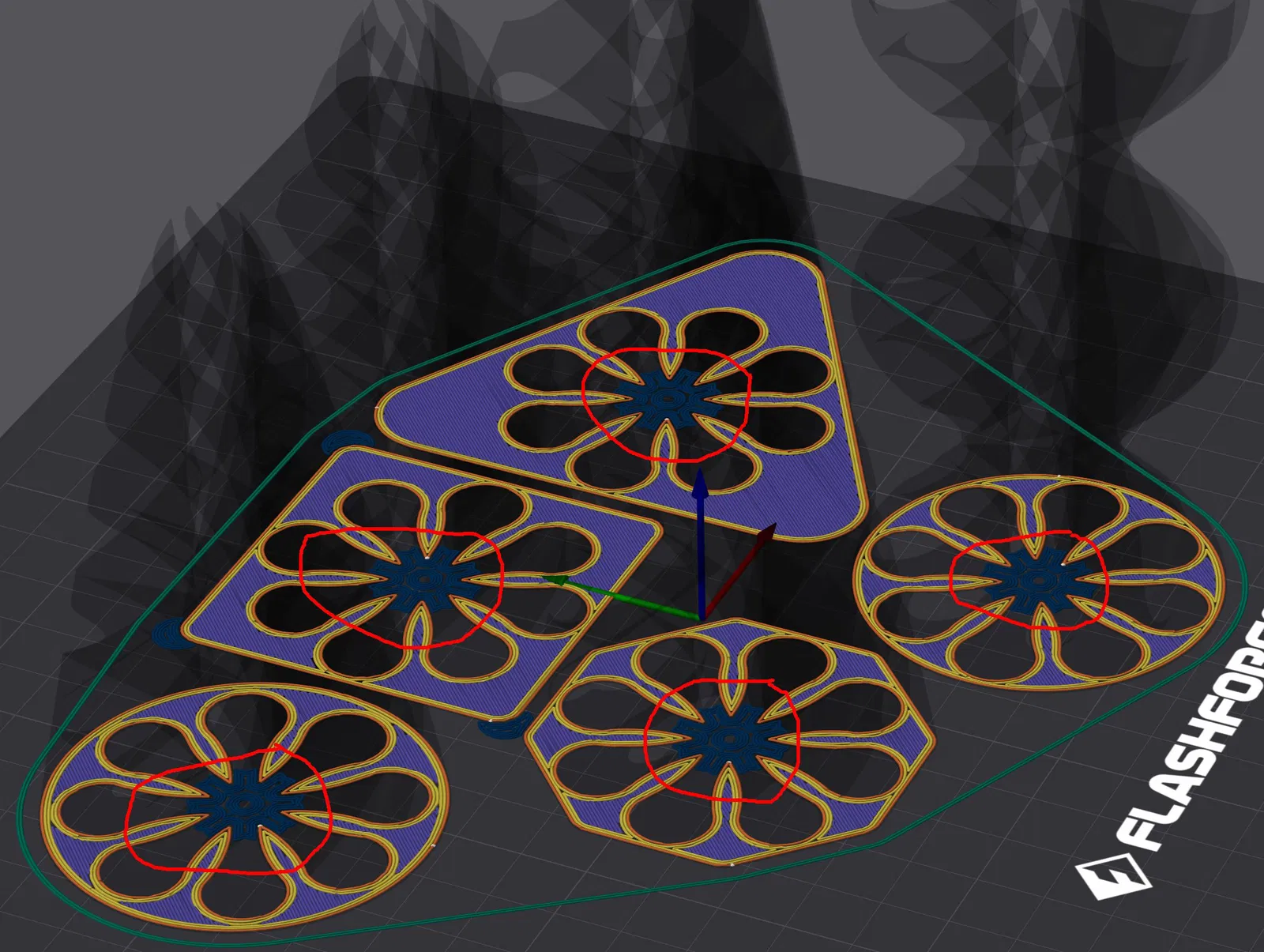

Cá nhân mình thấy dùng mouse ear 5mm với model spacing 0.15mm hiệu quả CỰC KỲ tốt để giữ mấy mũi nhọn nhỏ bên trong không bị nhấc lên, mà vẫn cắt bỏ dễ. Mình in các quả ball thấp hơn mặt bed 0.5mm để tạo một mặt phẳng nhẹ, và dùng một lượng rất nhỏ traditional support để bề mặt cong/độ mịn nhìn đẹp hơn. Hoặc nếu bạn thích/ muốn nửa hình cầu, thử split model làm đôi ngay trên bed.

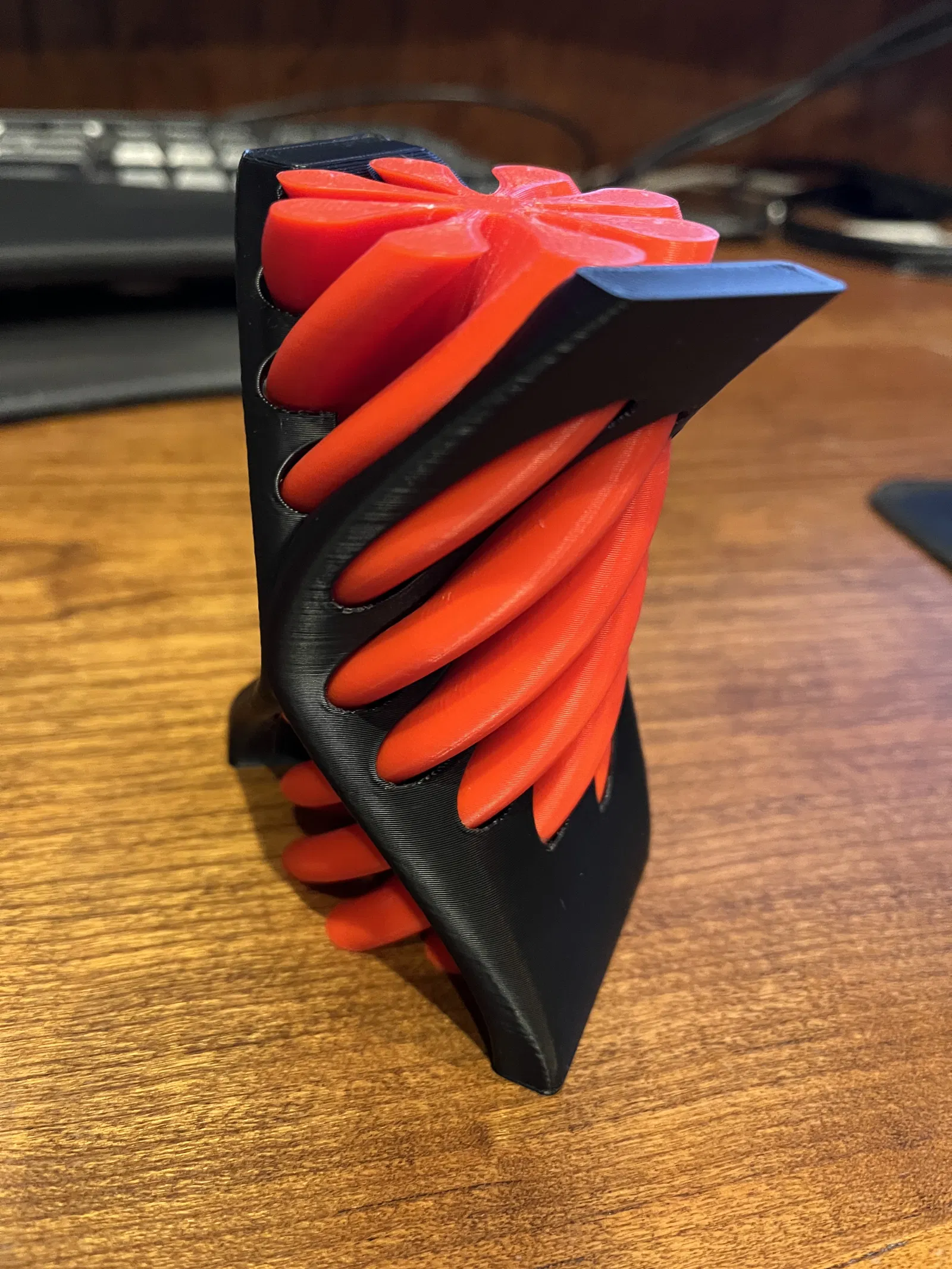

Mình đang làm thêm các bộ outer và inner phức tạp hơn dạng paid content (ví dụ outer kiểu slat—mình rất thích). Mình cũng đã thêm model outer screw và mirror screw, và đang làm thêm một mẫu “wave” nữa, nhưng hiện tại mẫu đó cần supports.
