Dụng cụ gắn nam châm đường kính 3/4/5/6mm

Thiết kế này dùng để gắn nam châm đường kính 3mm, 4mm, 5mm và 6mm vào các dự án đã in.

• Bỏ vài viên nam châm vào khe 10mm trên phần trụ theo đúng hướng/cực (polarity) mong muốn. Những viên này sẽ giữ viên nam châm ở đầu tip theo đúng cực bạn cần. Lót một miếng mút hoặc giấy tissue vào khe rồi dán băng keo trong (cellophane tape) để cố định chúng trong khe.
• Đặt viên nam châm cần gắn vào phần lõm (recess) ở đầu tip. Nó sẽ chỉ hút theo đúng cực mong muốn.
• Nhỏ một lượng nhỏ keo 502 (superglue) vào lỗ nam châm trên sản phẩm của bạn, tùy nhu cầu.
• Dùng dụng cụ này để canh thẳng và đưa nam châm vào miệng lỗ trên sản phẩm.
• Rút dụng cụ ra, rồi dùng một que để ấn nam châm vào hết lỗ và lau sạch phần keo thừa.
• Kiểm tra dụng cụ xem có bị dính keo 502 tích tụ không và lau đi trước khi keo đông lại.

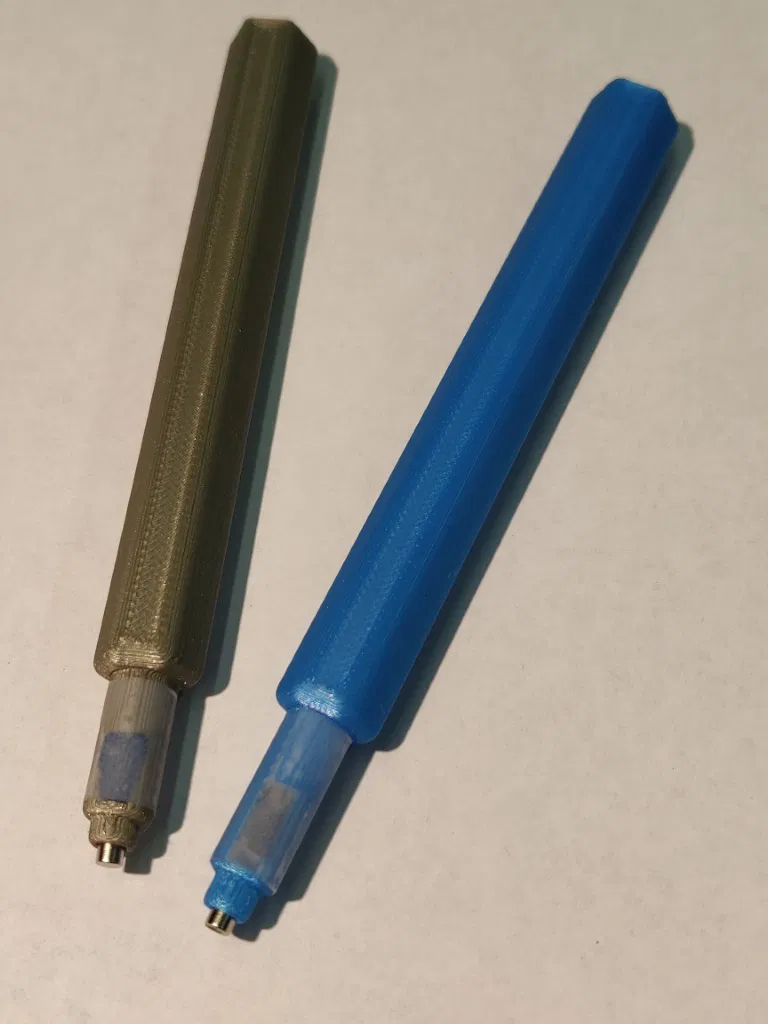

Nên in 2 cái với 2 màu khác nhau và nạp nam châm với cực đối nhau.

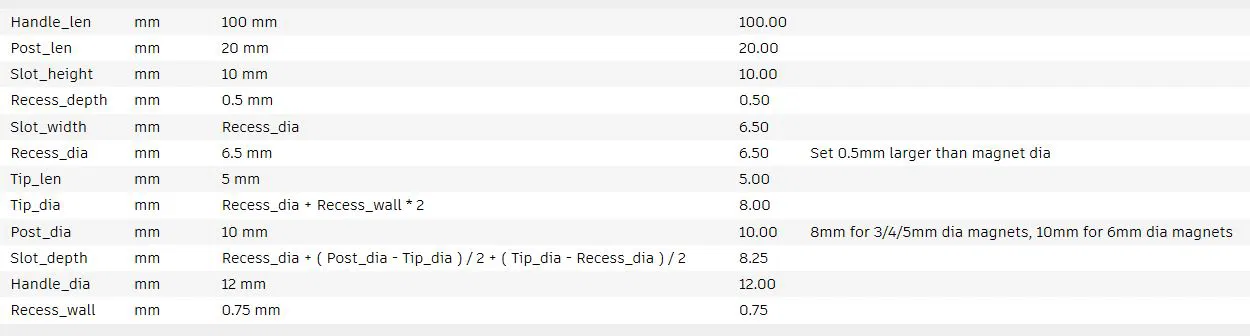

Khi in, thêm supports dưới phần trụ (post) và khu vực đầu tip. Đây là thiết kế tham số (parameterized) trong Fusion 360. Nếu cần, mình sẽ đăng file .stl cho các đường kính nam châm khác.

Bạn đã làm thử chưa? Vui lòng để lại bình luận và đánh giá.
