Ngàm kẹp điện thoại gắn tripod (dọc & ngang)
Ngàm kẹp điện thoại gắn tripod đa dụng, lắp ráp dễ, không cần support. Hỗ trợ landscape & portrait, dùng 2 tán 1/4-20 để siết chắc. In PLA cho thân, TPU cho pad; có thể dùng PETG để bền hơn.
Mô tả

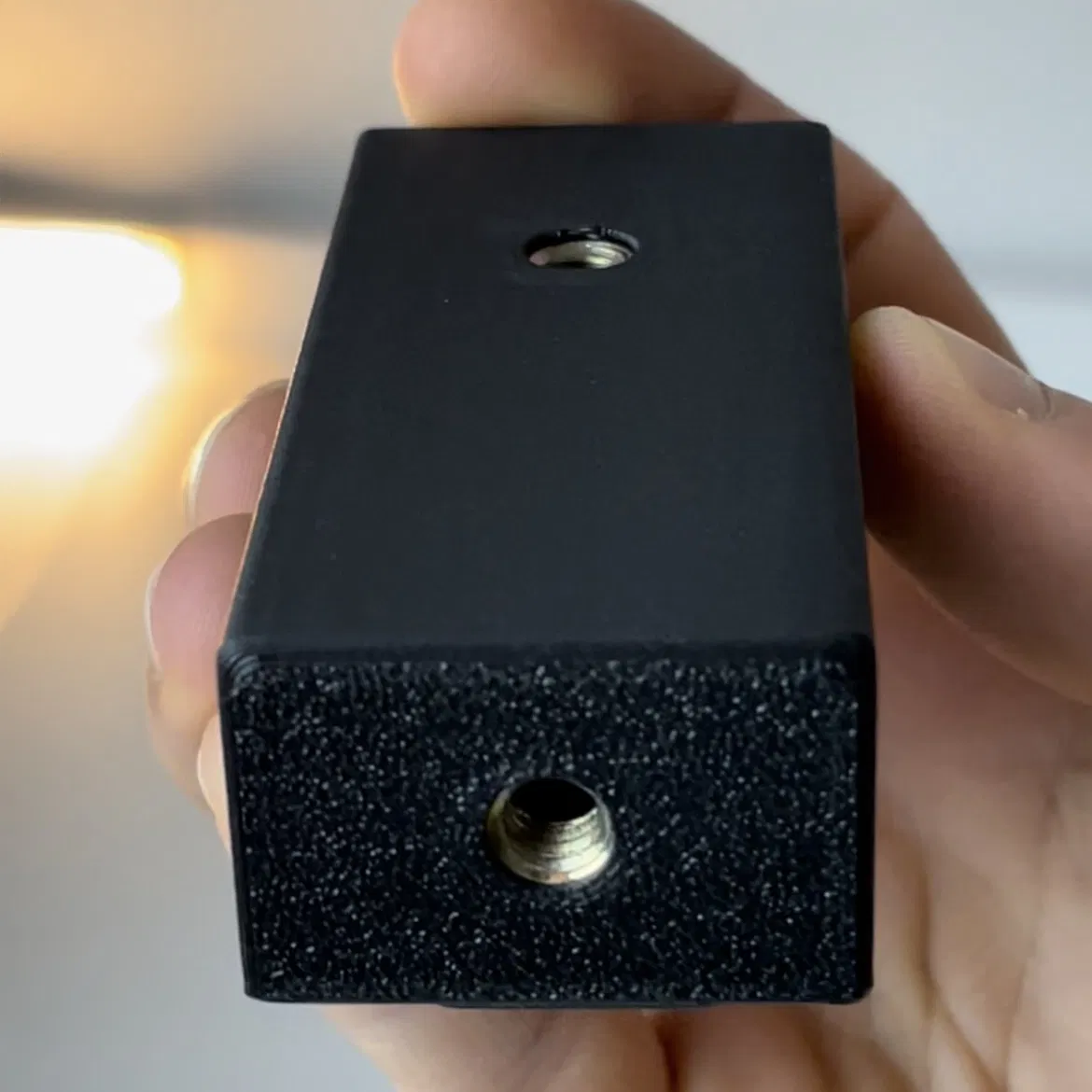

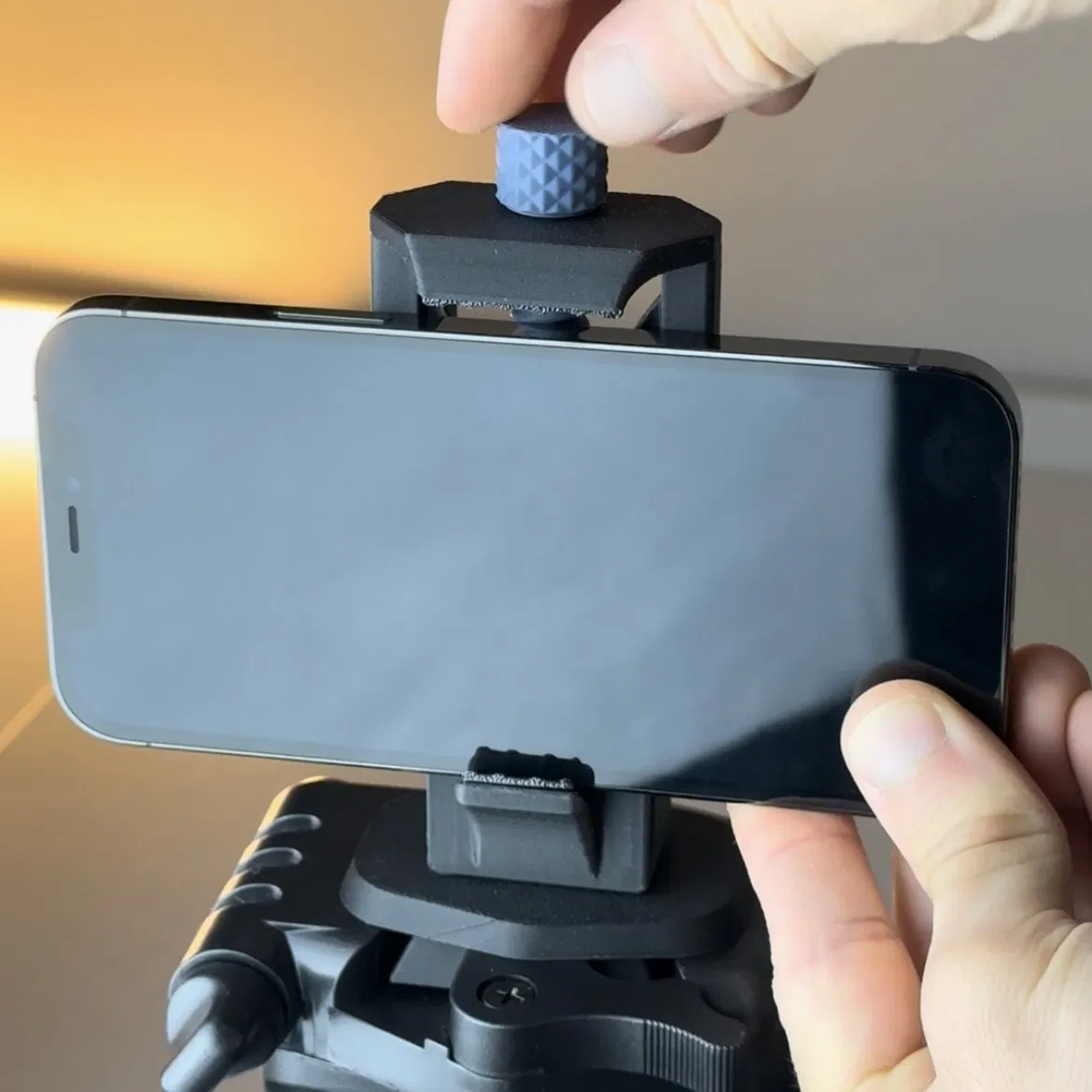

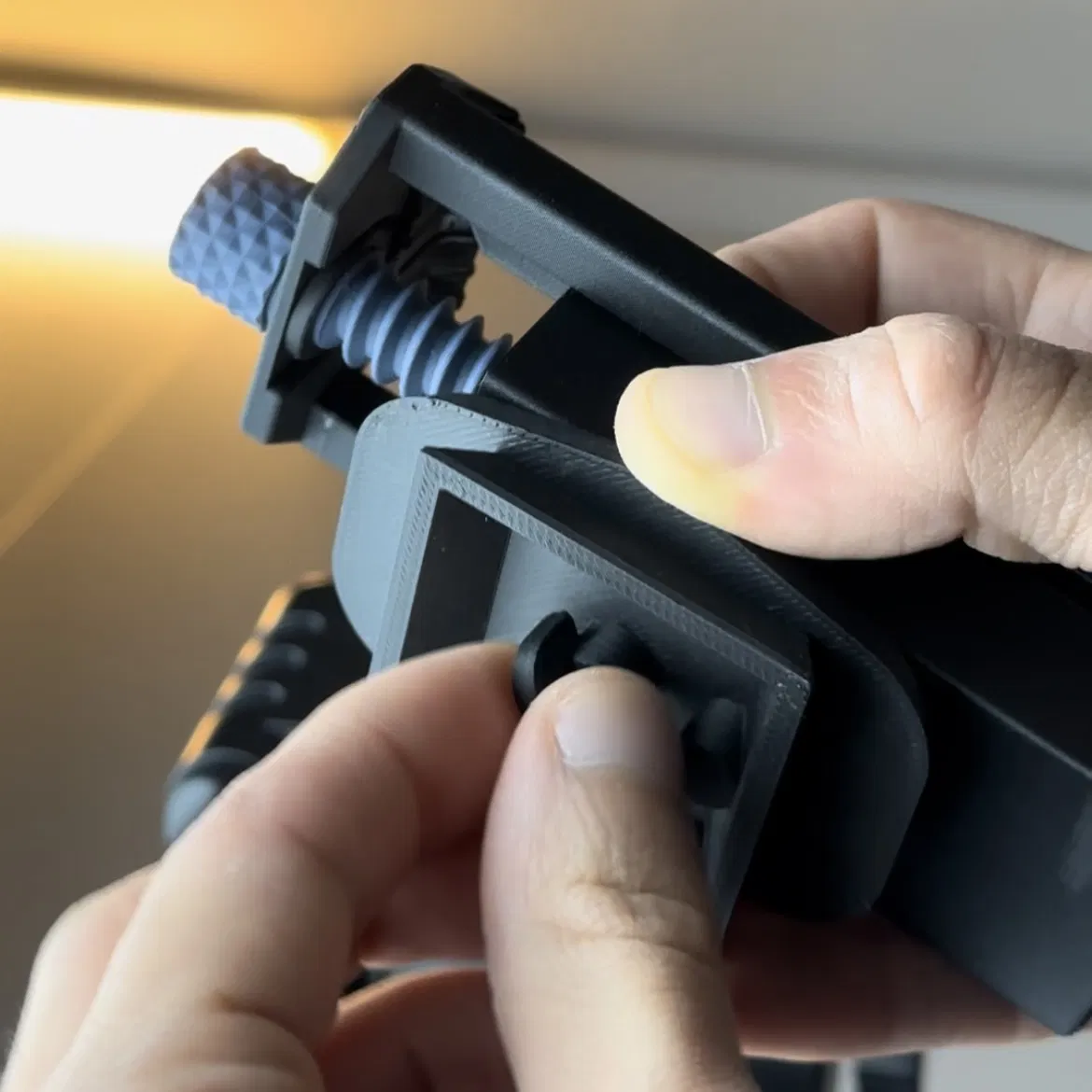

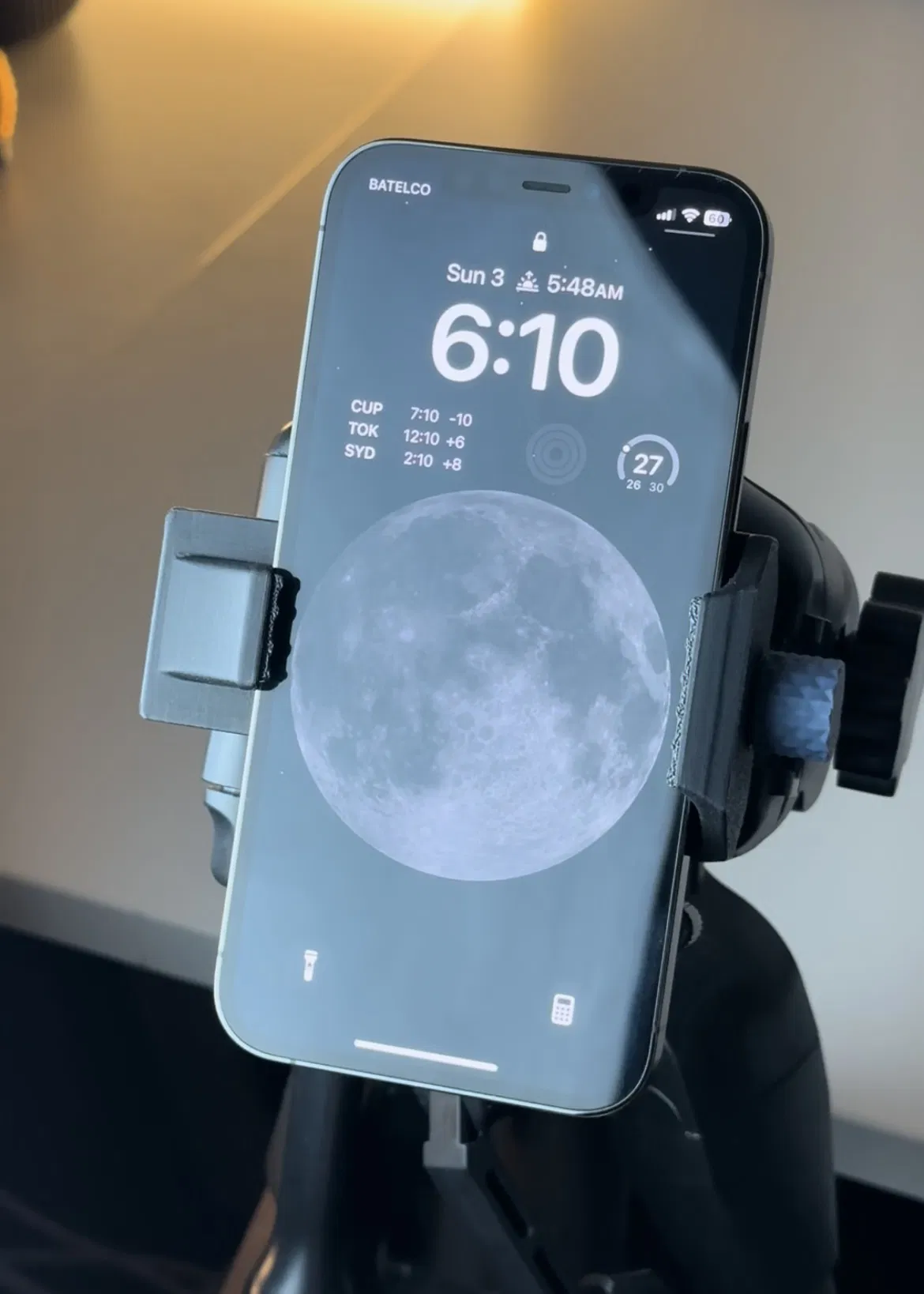

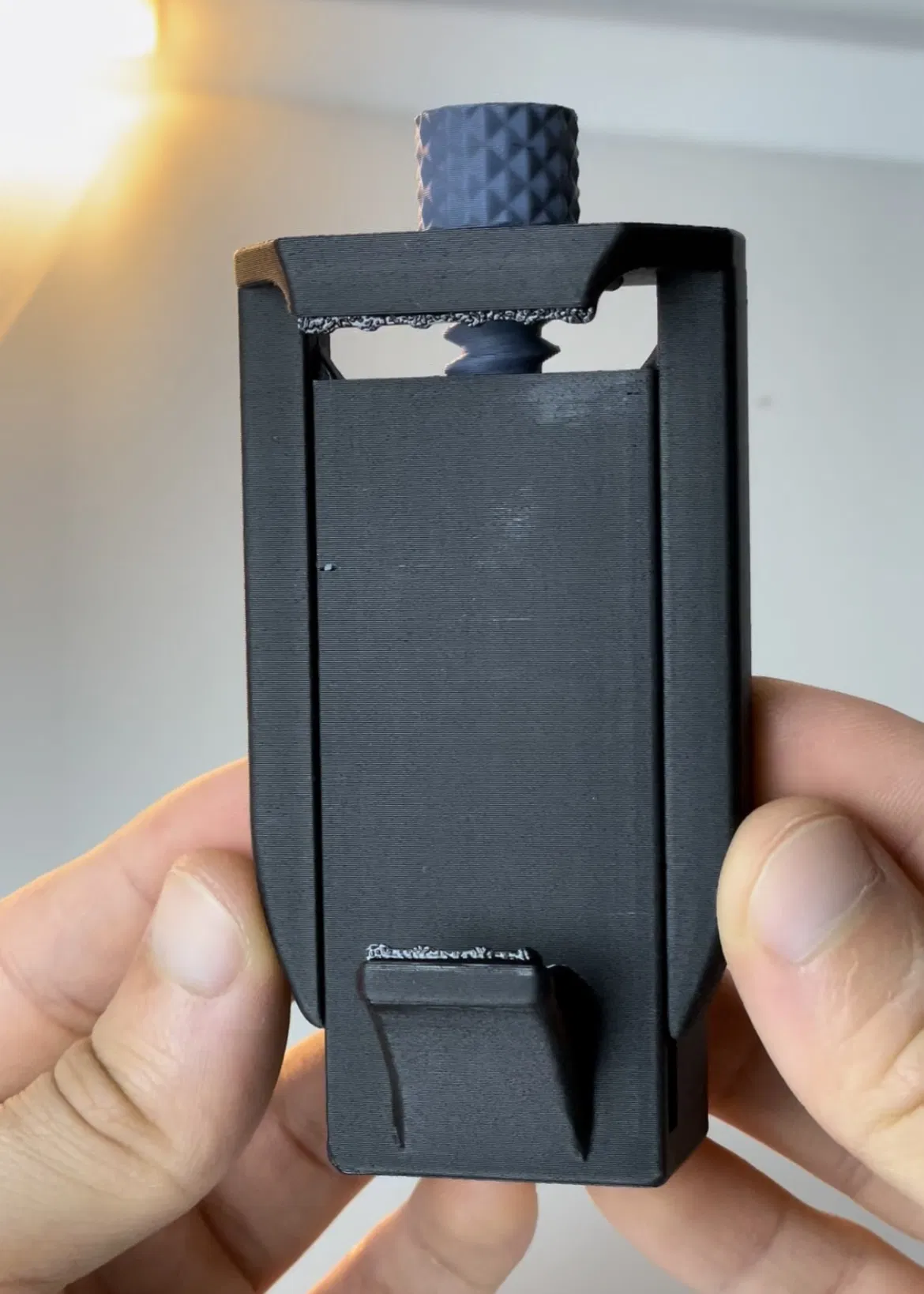

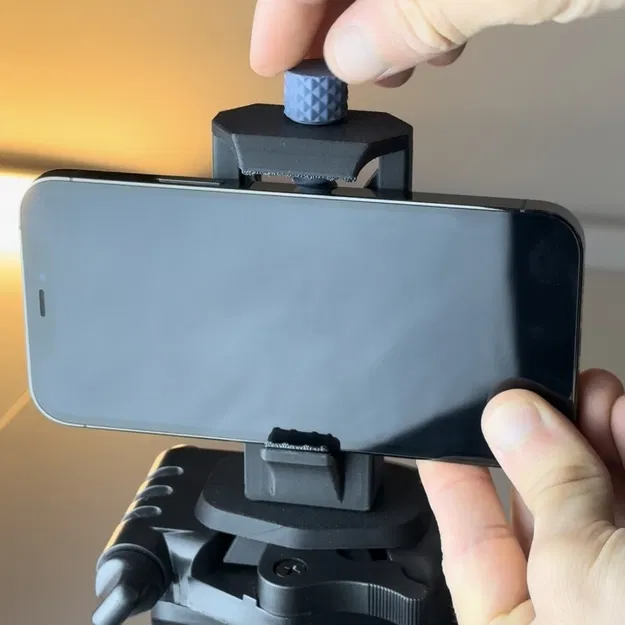

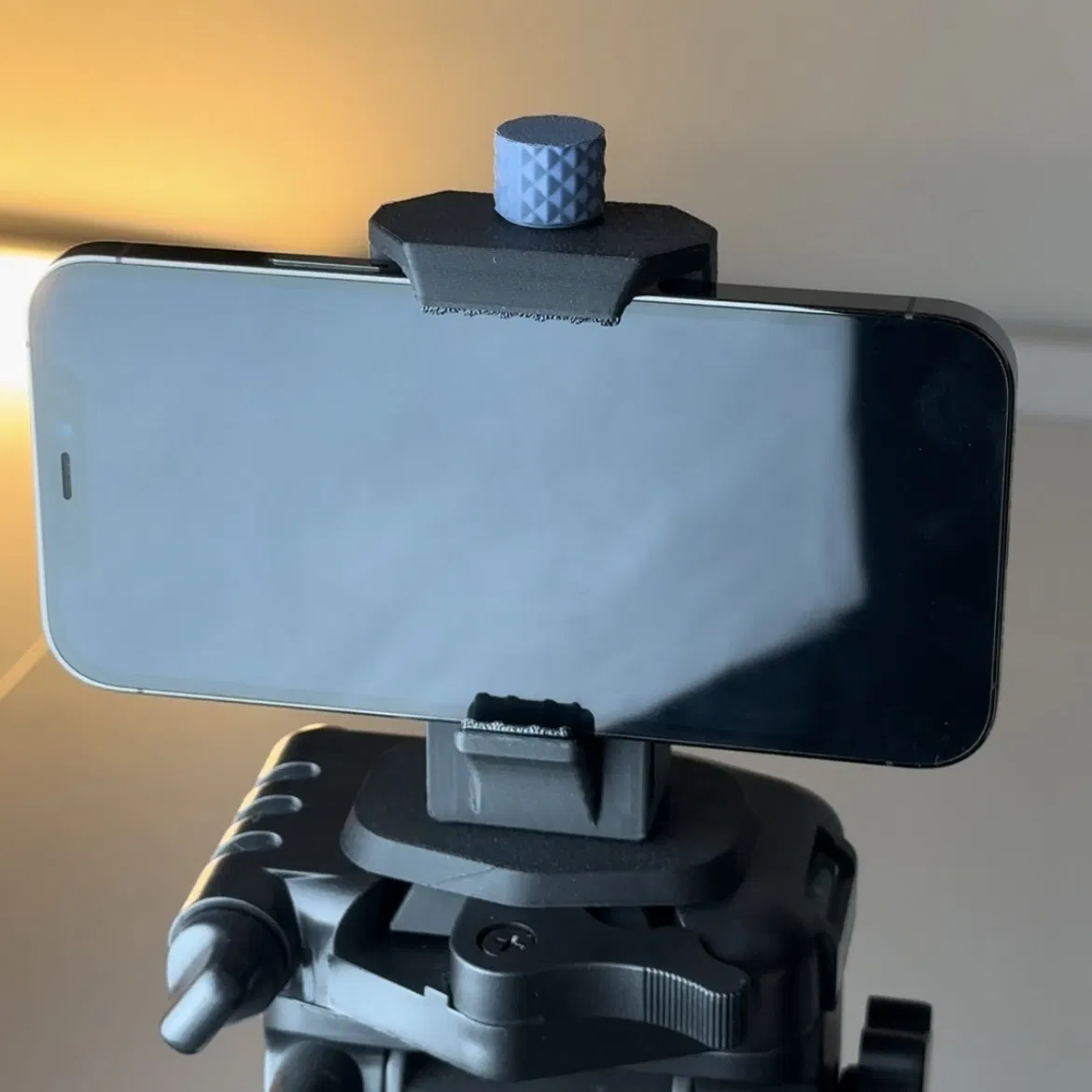

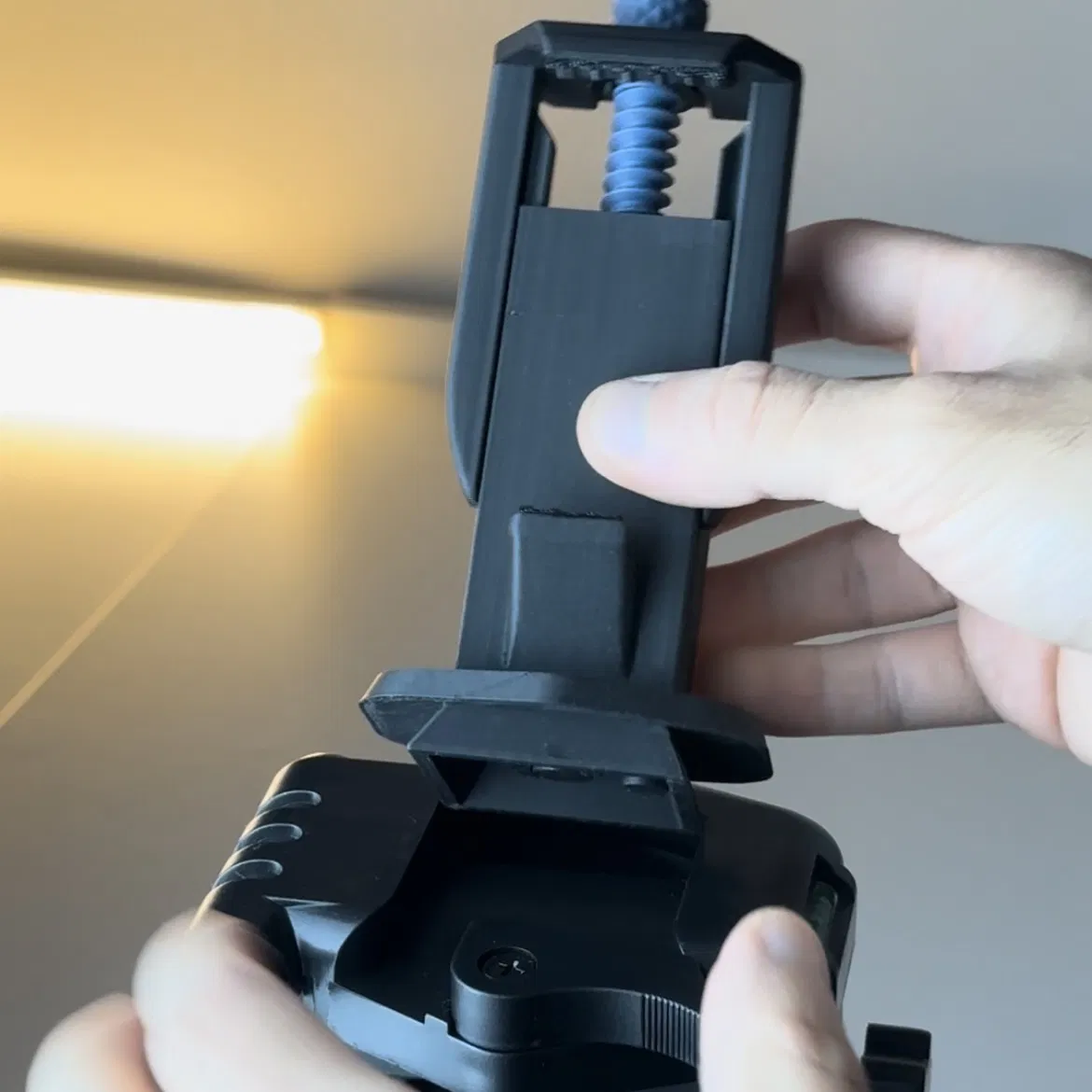

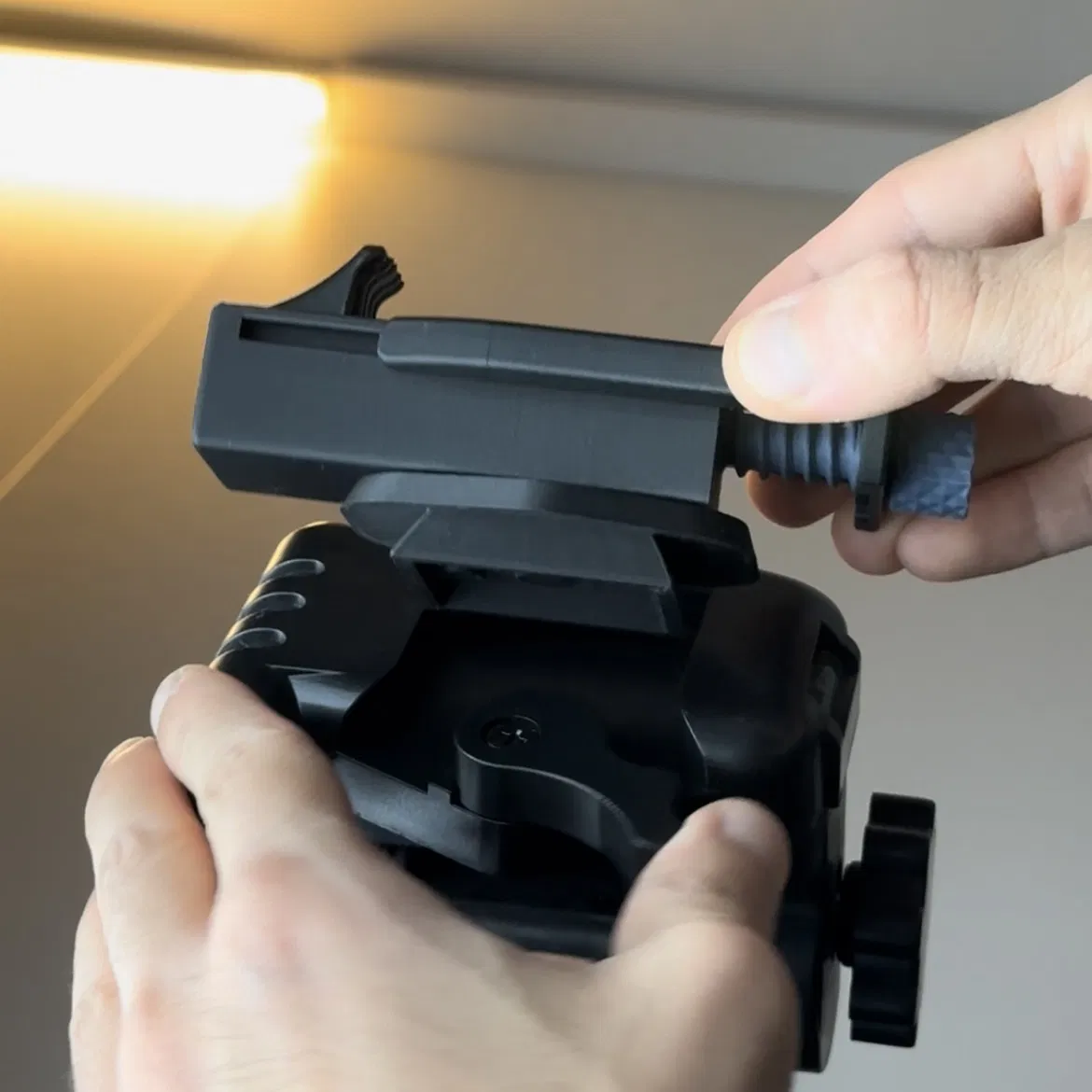

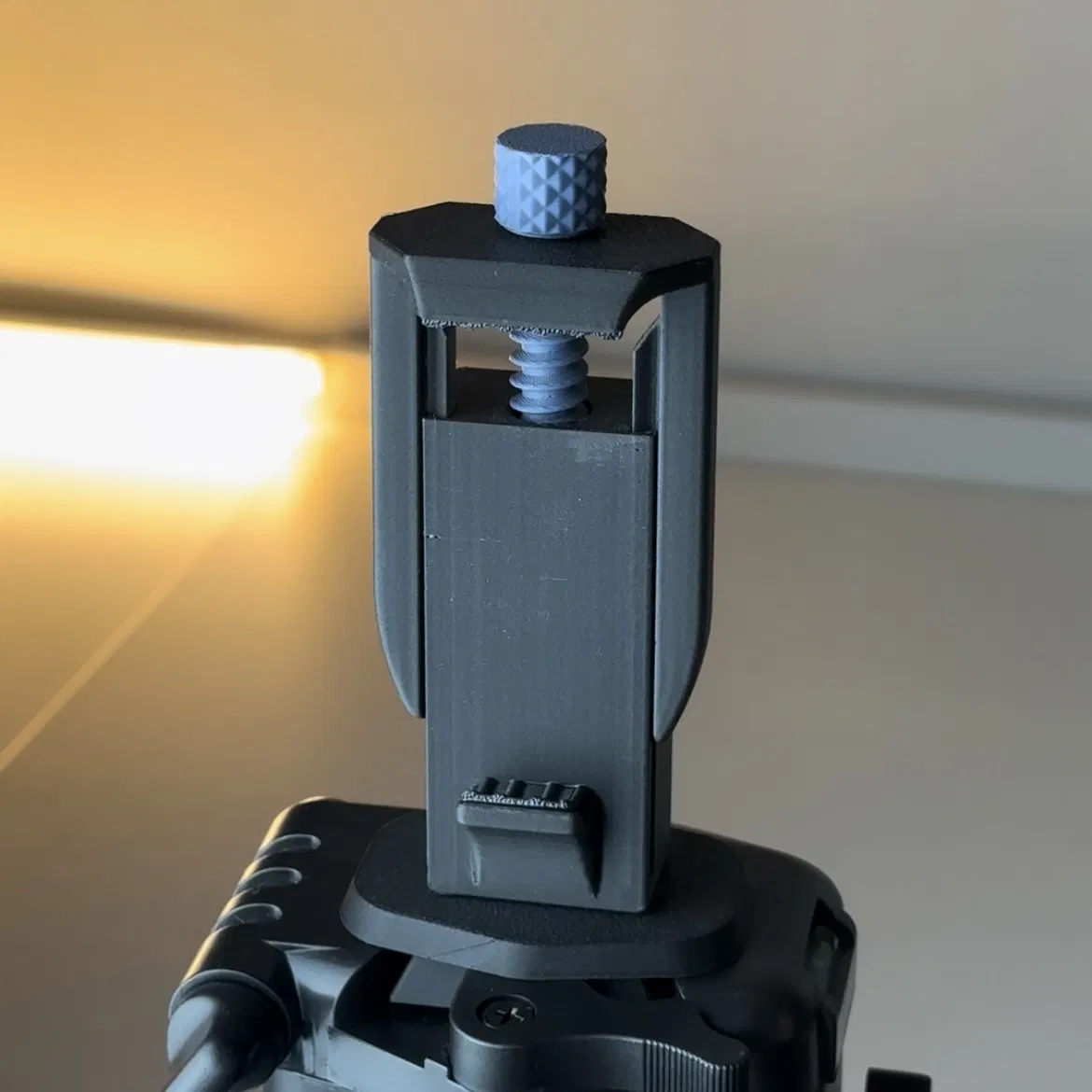

Ngàm kẹp điện thoại gắn tripod này được thiết kế để dùng với mọi tripod chuẩn, rất hợp để chụp hình và quay video ở cả hai hướng landscape và portrait. Lắp ráp đơn giản, chỉ cần thêm 2 món không in: hai con tán 1/4-20 (đường kính 1/4" và 20 ren/inch). Hai con tán này giúp siết chắc để gắn theo kiểu dọc (quay/chụp landscape) hoặc ngang (quay/chụp portrait).

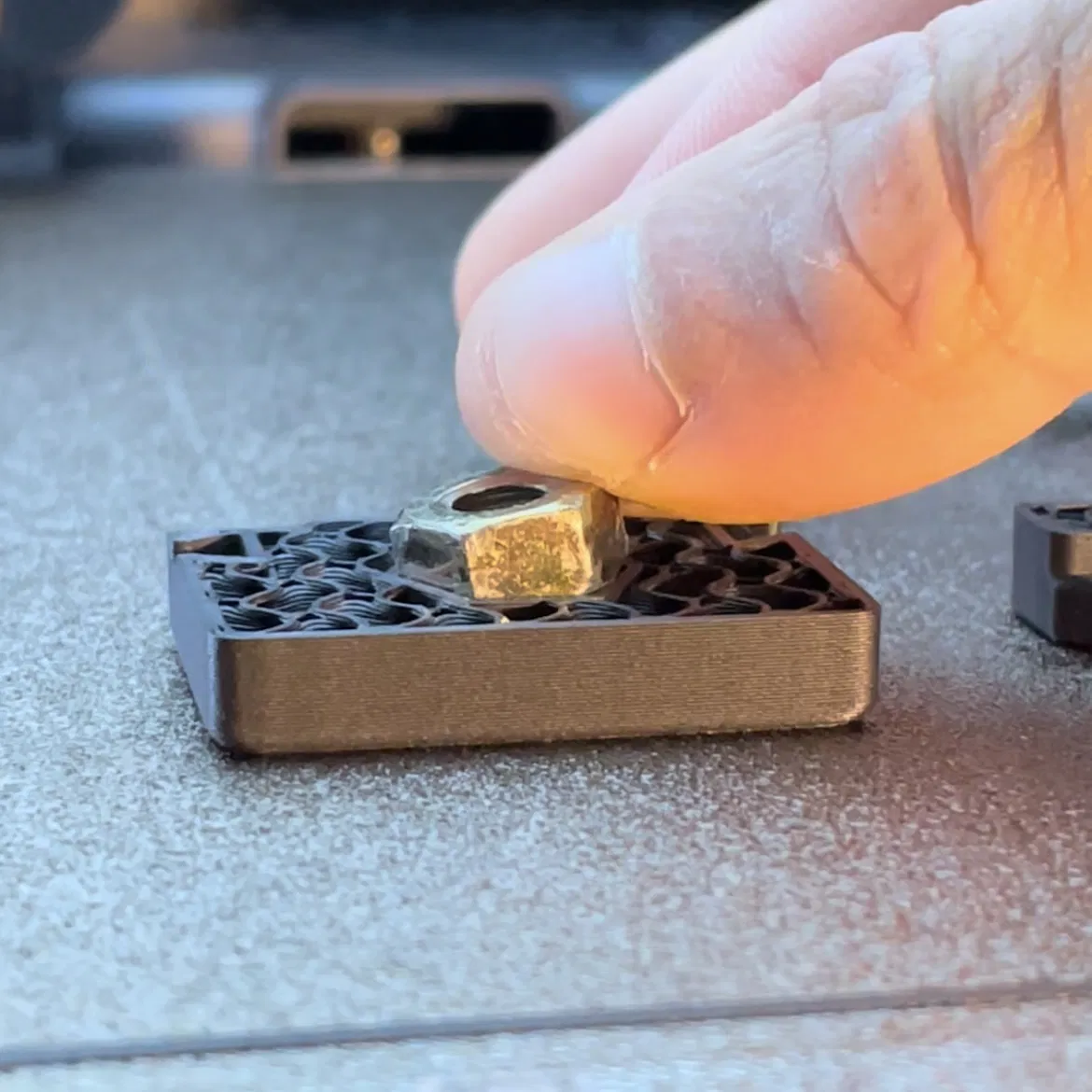

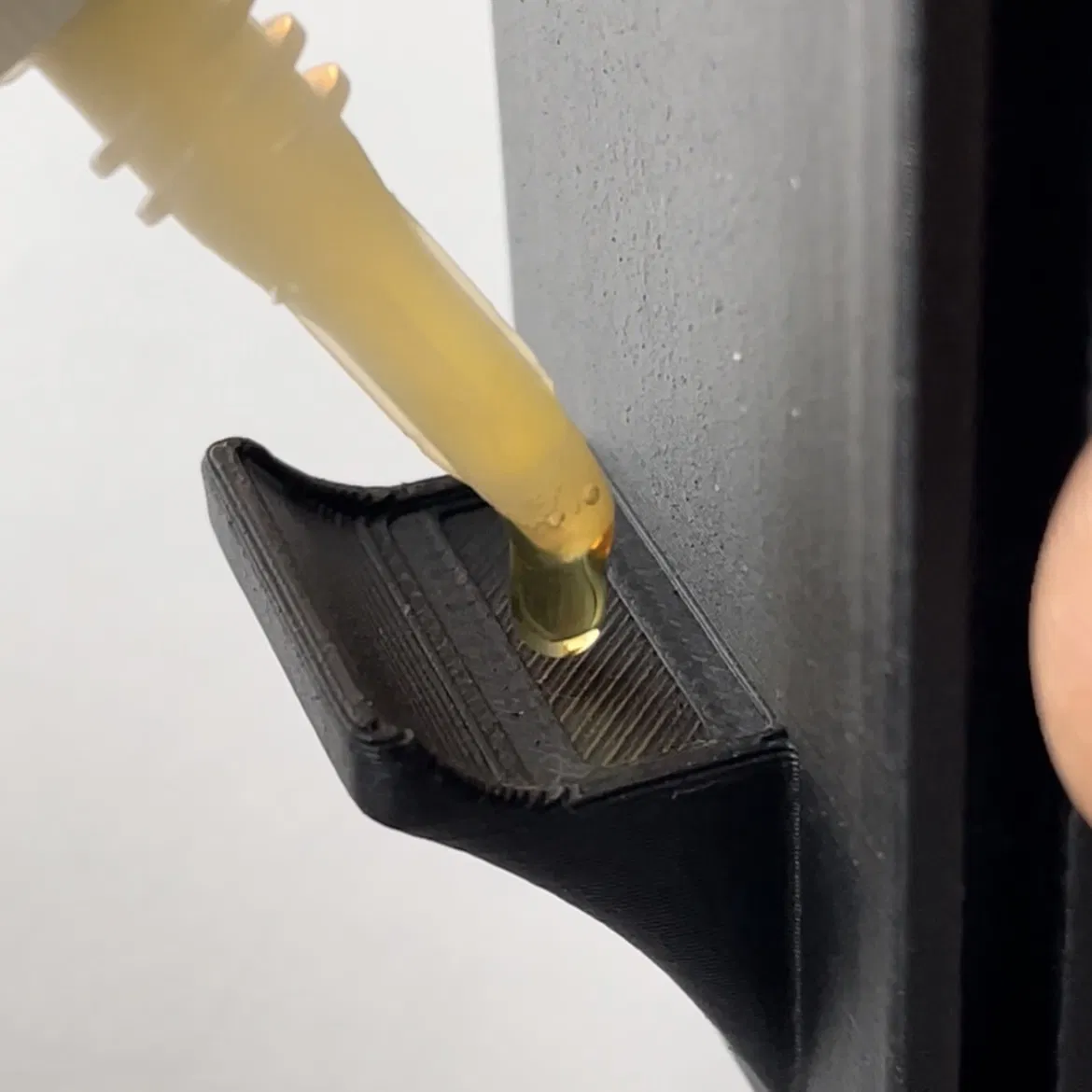

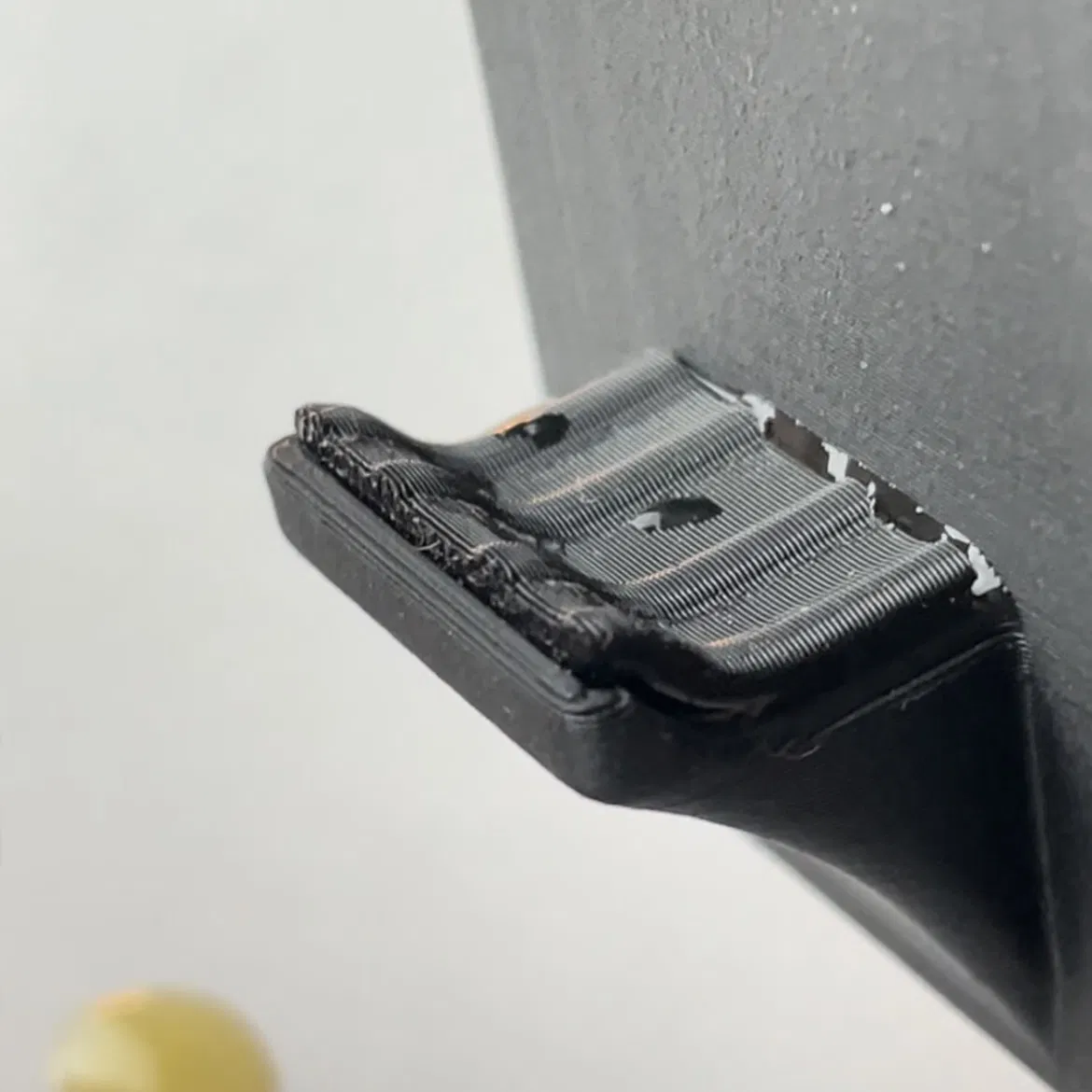

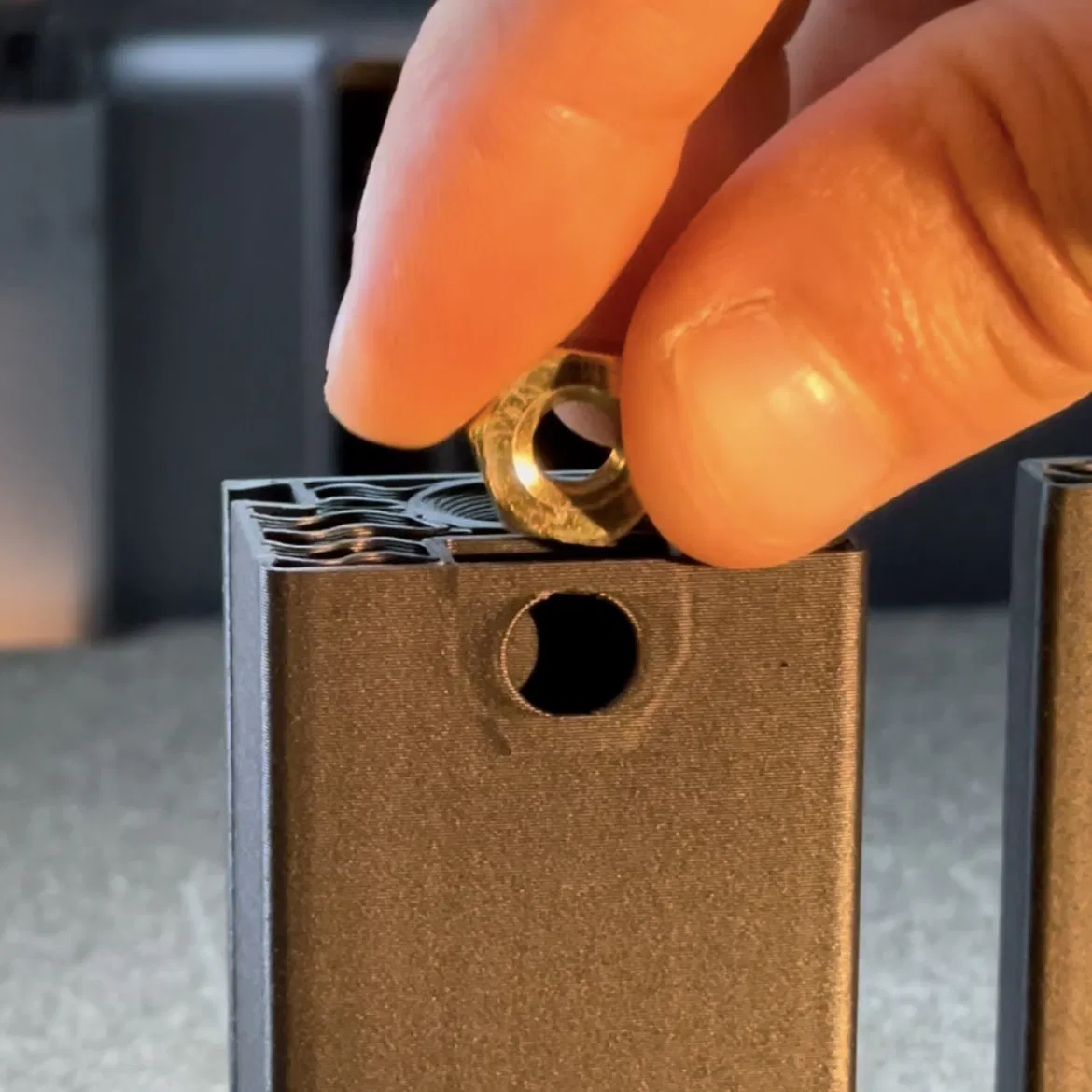

Hướng dẫn lắp ráp: Để gắn con tán, bạn cần cho máy pause ở những layer nhất định. Ví dụ với layer height 0.2mm, hãy pause ở layer 33 để đặt con tán thứ nhất vào đúng khe, rồi tiếp tục in. Pause lần nữa ở layer 307 để đặt con tán thứ hai, sau đó in đến hết. Phần pad có thể dán keo vào các hốc lõm trên slider để bám chắc hơn.

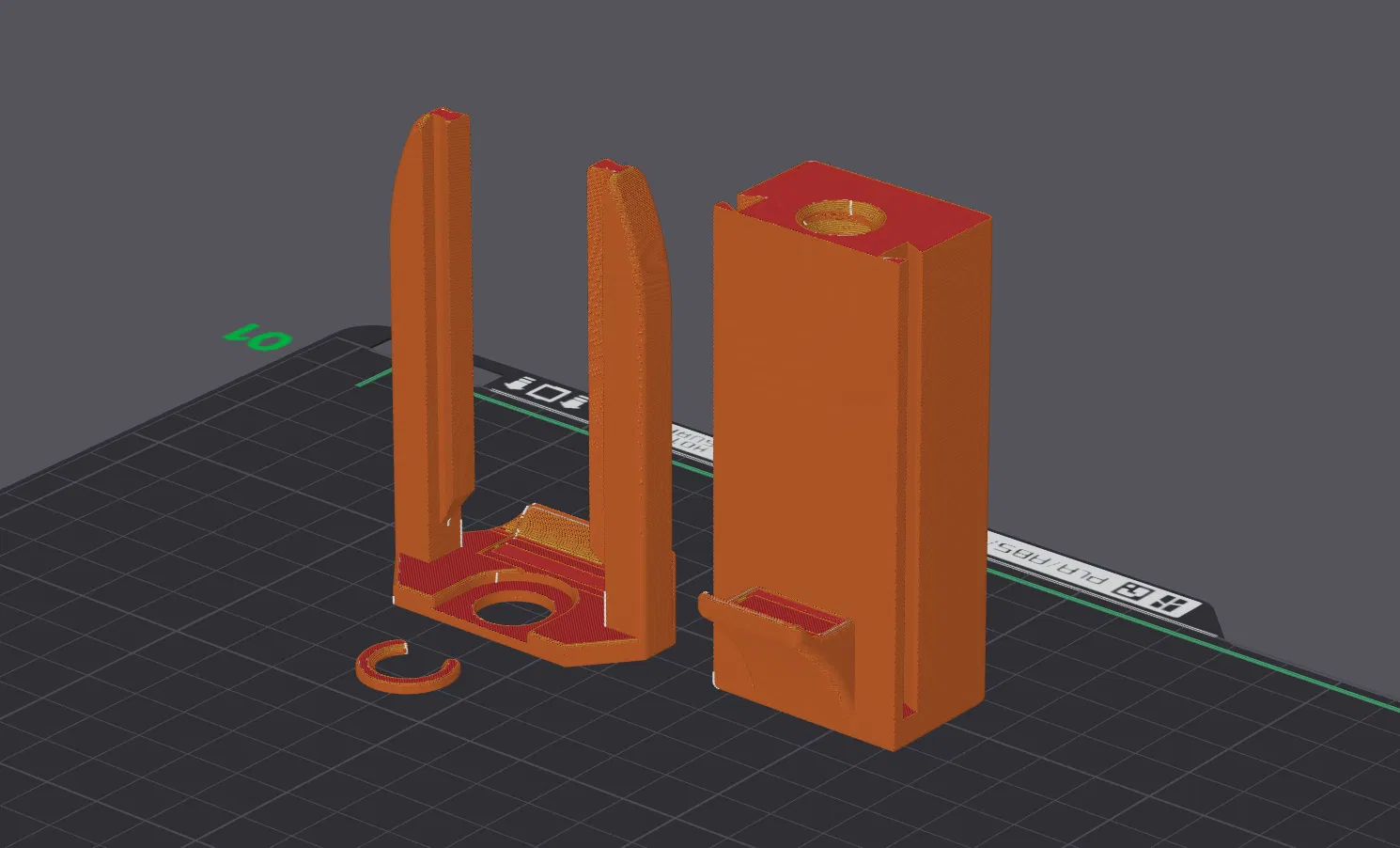

Thiết lập in (Print Settings):

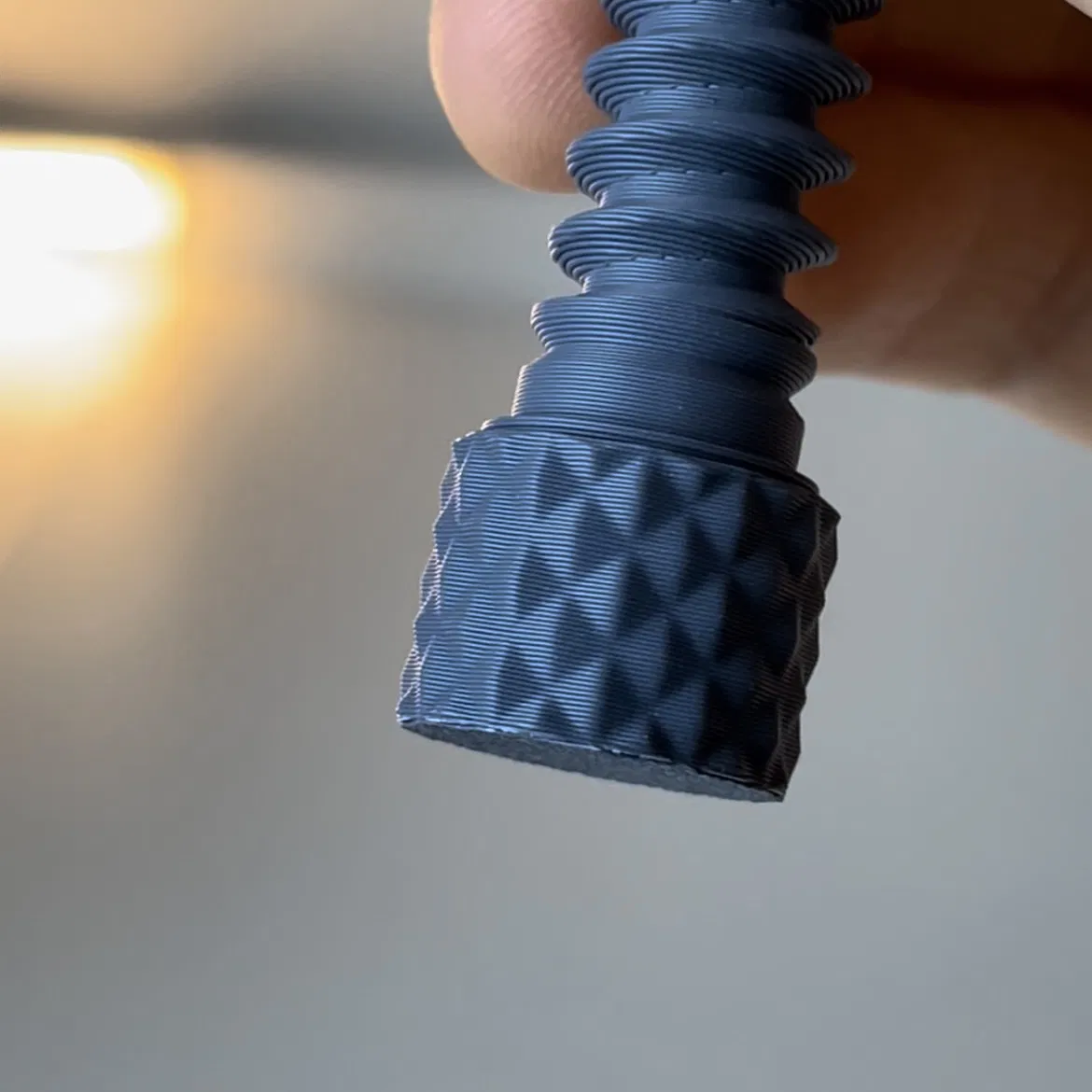

Sliders, Screw, và Clip:
- Vật liệu: PLA
- Layer height: 0.2mm
- Wall loops: 2
- Infill: 15%
- Infill pattern: Gyroid

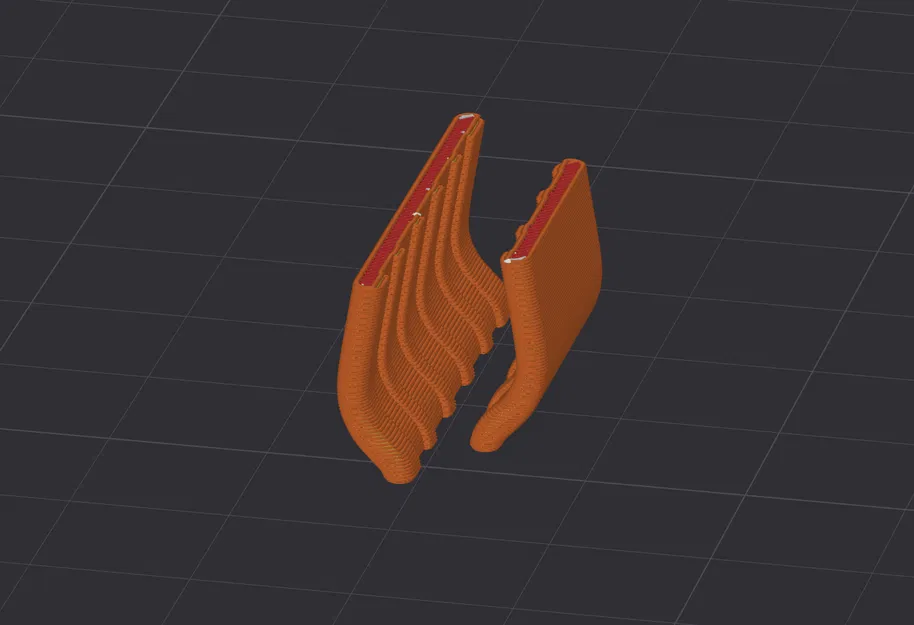

Pads:

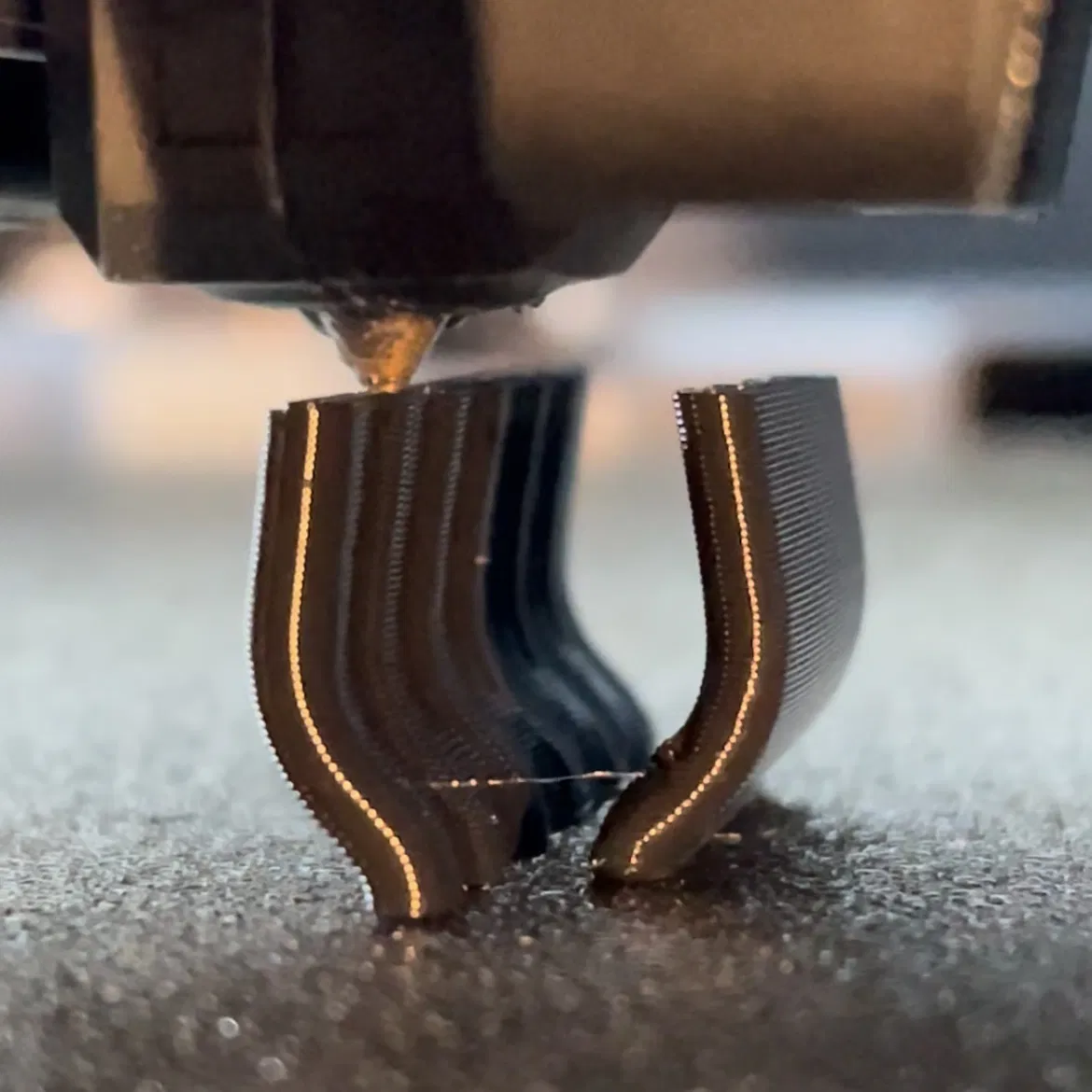

- Vật liệu: TPU
- Layer height: 0.2mm
- Wall loops: 2

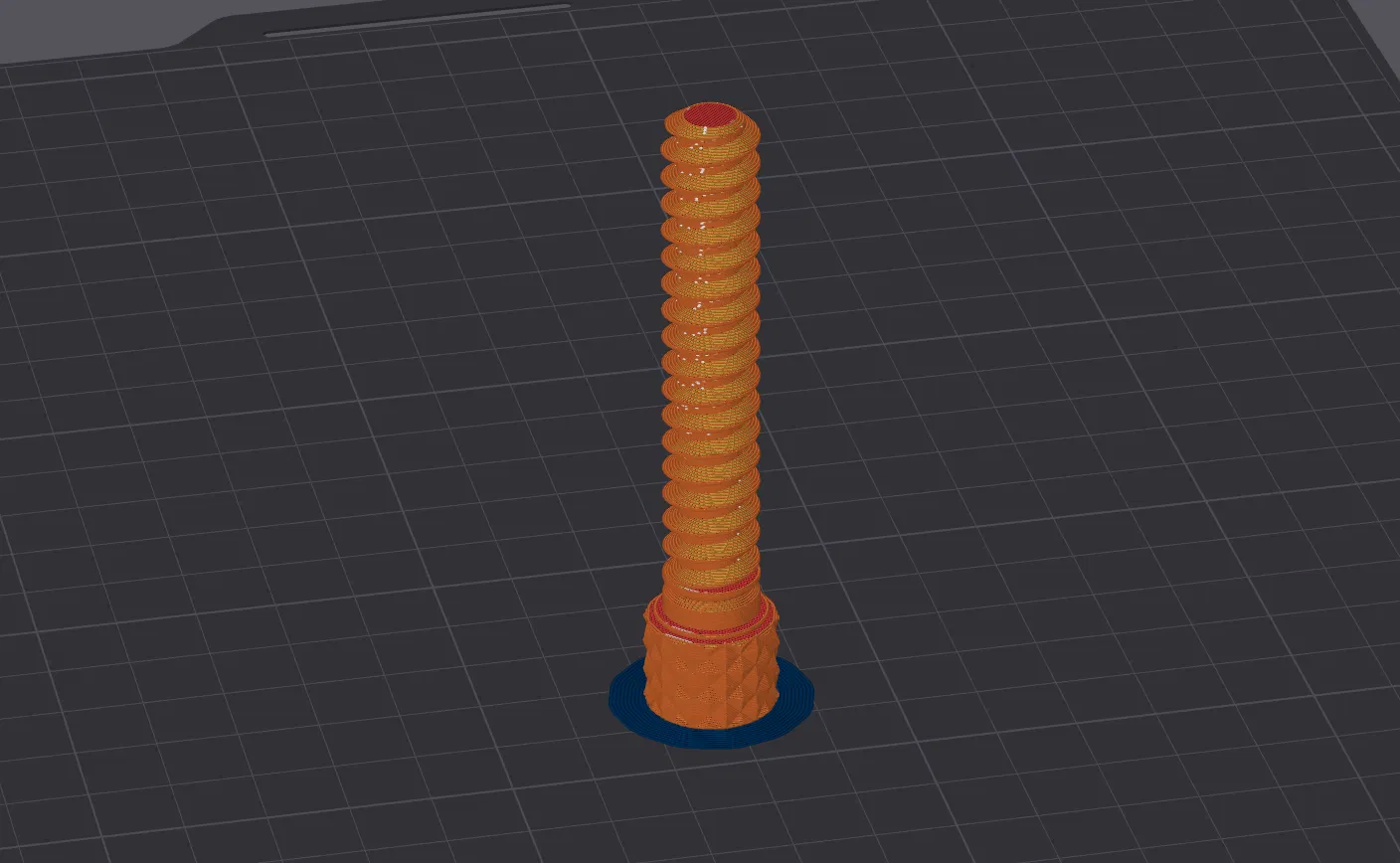

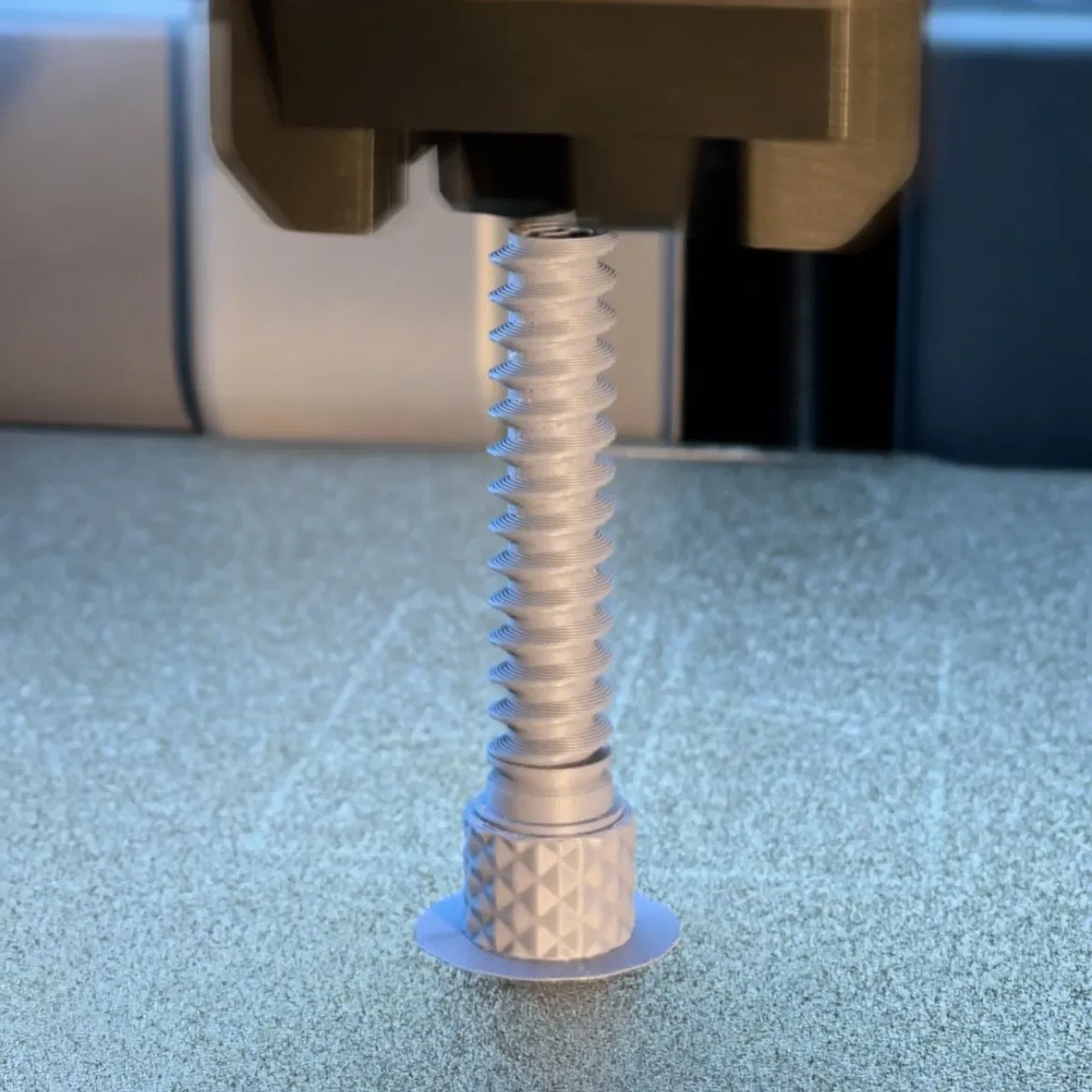

Thiết kế này không cần support cho bất kỳ chi tiết nào, nhưng khuyến nghị dùng brim nếu bạn in con screw theo phương đứng để tăng độ bám bàn in.
Nếu bạn muốn tăng độ cứng và độ bền cho các chi tiết, cân nhắc tăng % infill và dùng PETG thay cho vật liệu khác.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
