Quạt NVMe cho Machinist X99 E5-MR9A Pro

Mục đích của dự án này là tăng luồng gió và giảm nhiệt độ cho các khe NVMe trên main Machinist X99 E5-MR9A Pro bằng cách gắn thêm một quạt riêng. Trước khi dùng giải pháp này, nhiệt độ NVMe trung bình quan sát được khoảng 60 °C. Sau đó, nhiệt độ giảm còn tầm 45–50 °C.

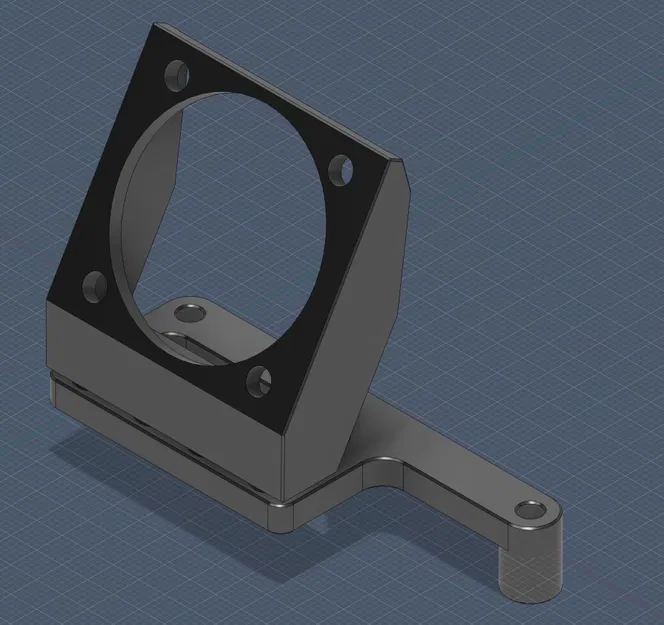

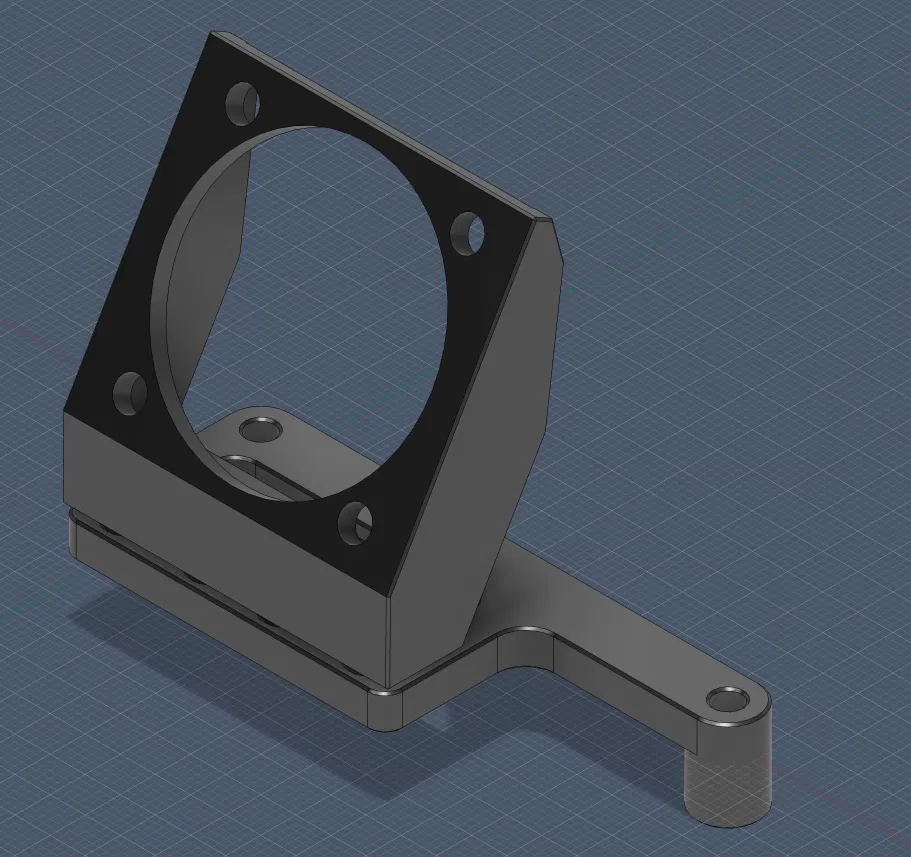

Dự án này thêm một tấm gá (mounting plate) bắc ngang qua heatsink chipset, tận dụng 2 lỗ bắt main trên bo mạch chủ. Có 2 phiên bản tấm gá: một bản offset 20mm và một bản offset 30mm. Bạn chọn bản nào hợp với tình huống lắp của mình. Quạt 40x20mm sẽ được bắt ốc vào ngàm quạt (fan mount). Dùng nam châm neodymium 5x3mm để gắn fan mount vào mounting plate.

BOM:

• (8x) nam châm neodymium 5x3mm

• (2x) vít bắt main dài 20mm (3/4") (M3 hoặc #6-32 tùy loại standoff của case)

• (1x) quạt 40x20mm (thiết kế và test với Noctua NF-A4x20 FLX)

• (4x) ốc và ê-cu M3x10mm (hoặc phần cứng khác để cố định quạt vào fan mount)

Instructions:

1. In các chi tiết. Khuyến nghị: layer height 0.2mm, 3 walls, 3 lớp top/bottom. Thường không cần supports.

2. Ép nam châm vào đúng vị trí bằng tay. Nhớ canh đúng cực (polarity). Nếu cần thì dùng keo CA.

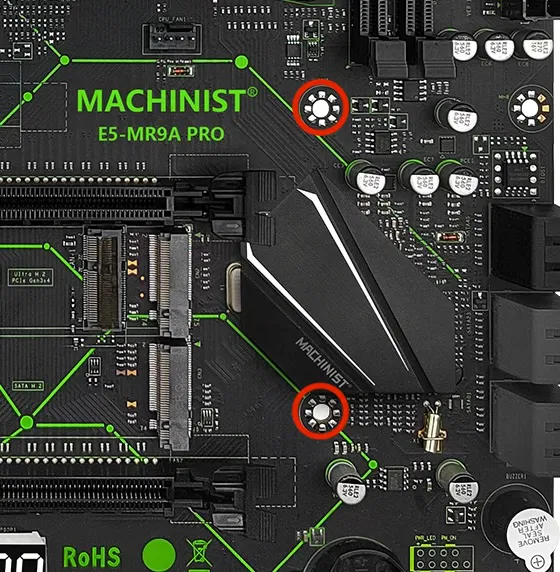

3. Tháo 2 con vít bắt main tại vị trí sẽ lắp mounting plate. Xem ảnh để đối chiếu.

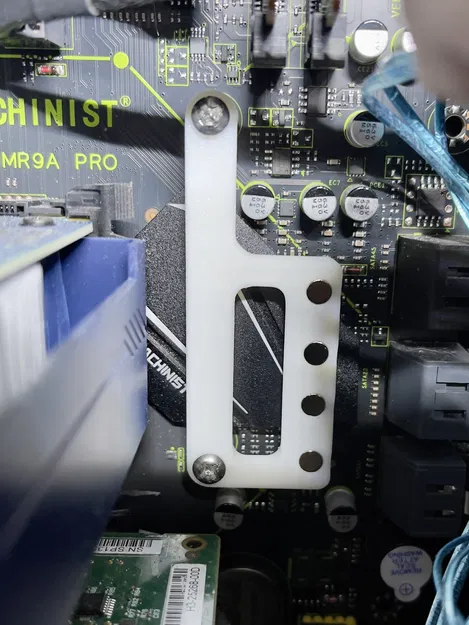

4. Gắn mounting plate bằng 2 con vít dài hơn.

5. Bắt quạt vào fan mount bằng ốc M3 và ê-cu, hoặc dùng phần cứng khác phù hợp.

6. Đặt fan mount lên mounting plate, nam châm sẽ giữ chắc toàn bộ cụm.

7. Đi dây cấp nguồn cho quạt.

Lưu ý: Nên có fan grill để che cánh quạt đang hở. Ví dụ như:
