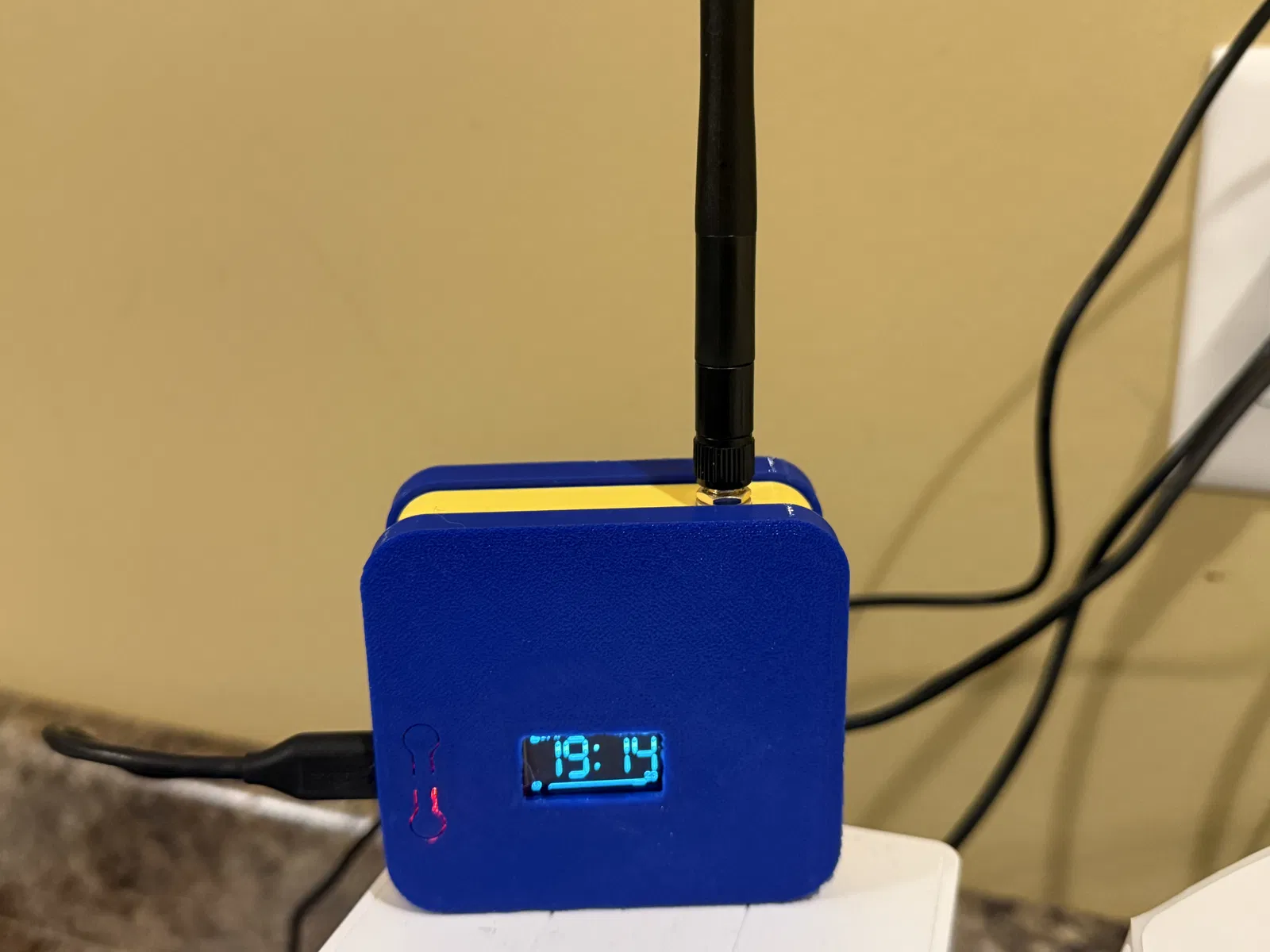

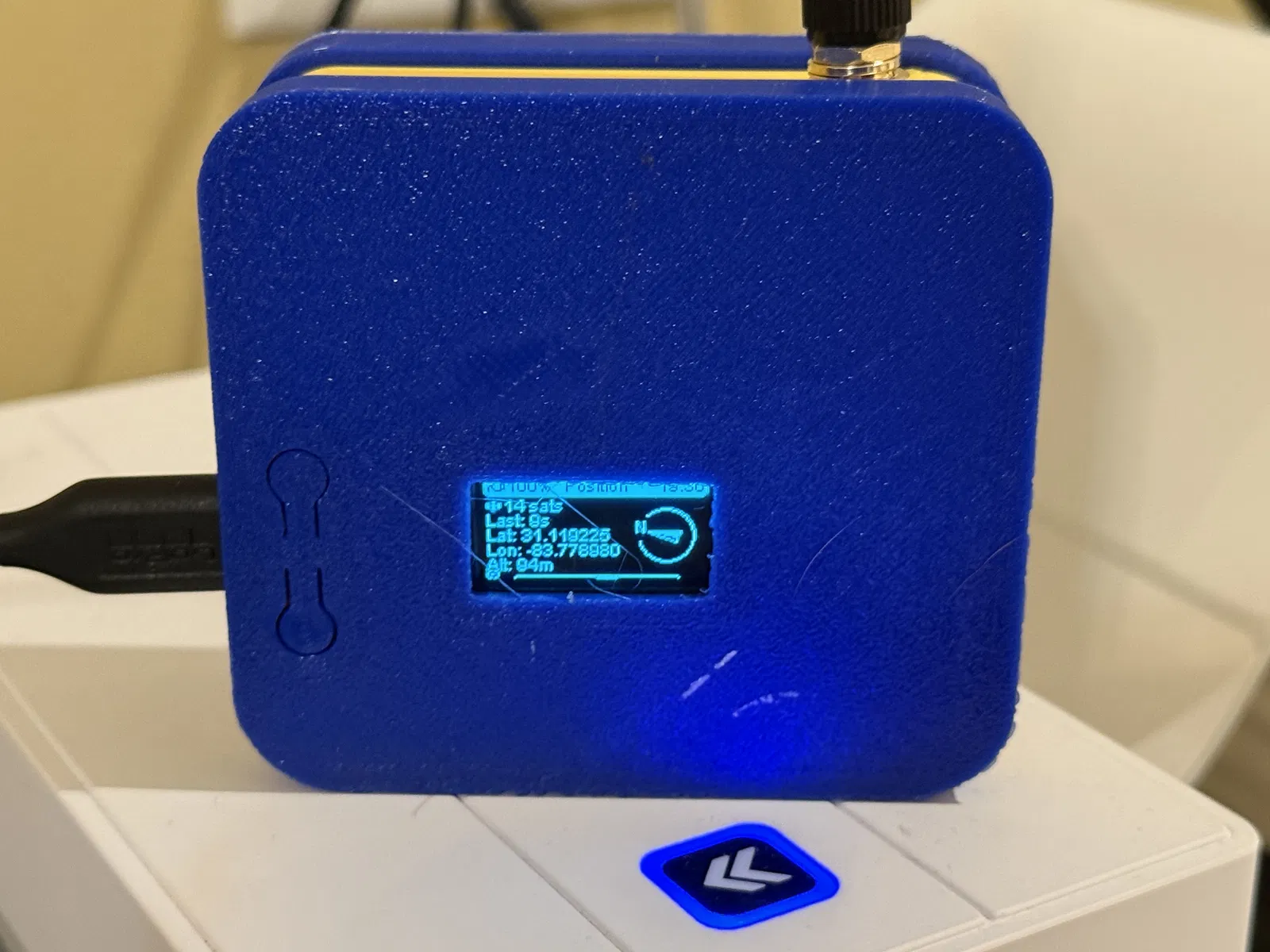

Vỏ Heltec V4 Meshtastic (Heltec V4 Meshtastic Enclosure)
Vỏ Heltec V4 Meshtastic có ngăn pin 3000mAh, hỗ trợ anten ngoài và chỗ đặt anten GPS/WiFi bên trong. Sạc lại qua cổng USB-C tích hợp. Lắp ráp bằng 2 vít M3, phù hợp in PETG (một màu hay nhiều màu đều được).
Mô tả
Mình làm mẫu này để vừa pin 3000mAh và có chỗ gắn anten ngoài. Pin nằm ở tầng dưới của hộp, còn phần insert sẽ giữ board Heltec V4. Anten GPS và WiFi sẽ nằm ngang bên trong, và có sẵn một cổng để gắn anten ngoài nếu bạn muốn dùng.
Mẫu này sạc lại thông qua cổng USB-C tích hợp.
ESP32 LoRa V4 Development Board - https://amzn.to/4cSNyy5
Meshtastic LoRa Antenna - https://amzn.to/4u0qBze
3.7V 3000mA Batteries - https://amzn.to/4cPwadw
uxcell M3 x 6mm 304 Phillips Screws - https://amzn.to/4sa2c8t

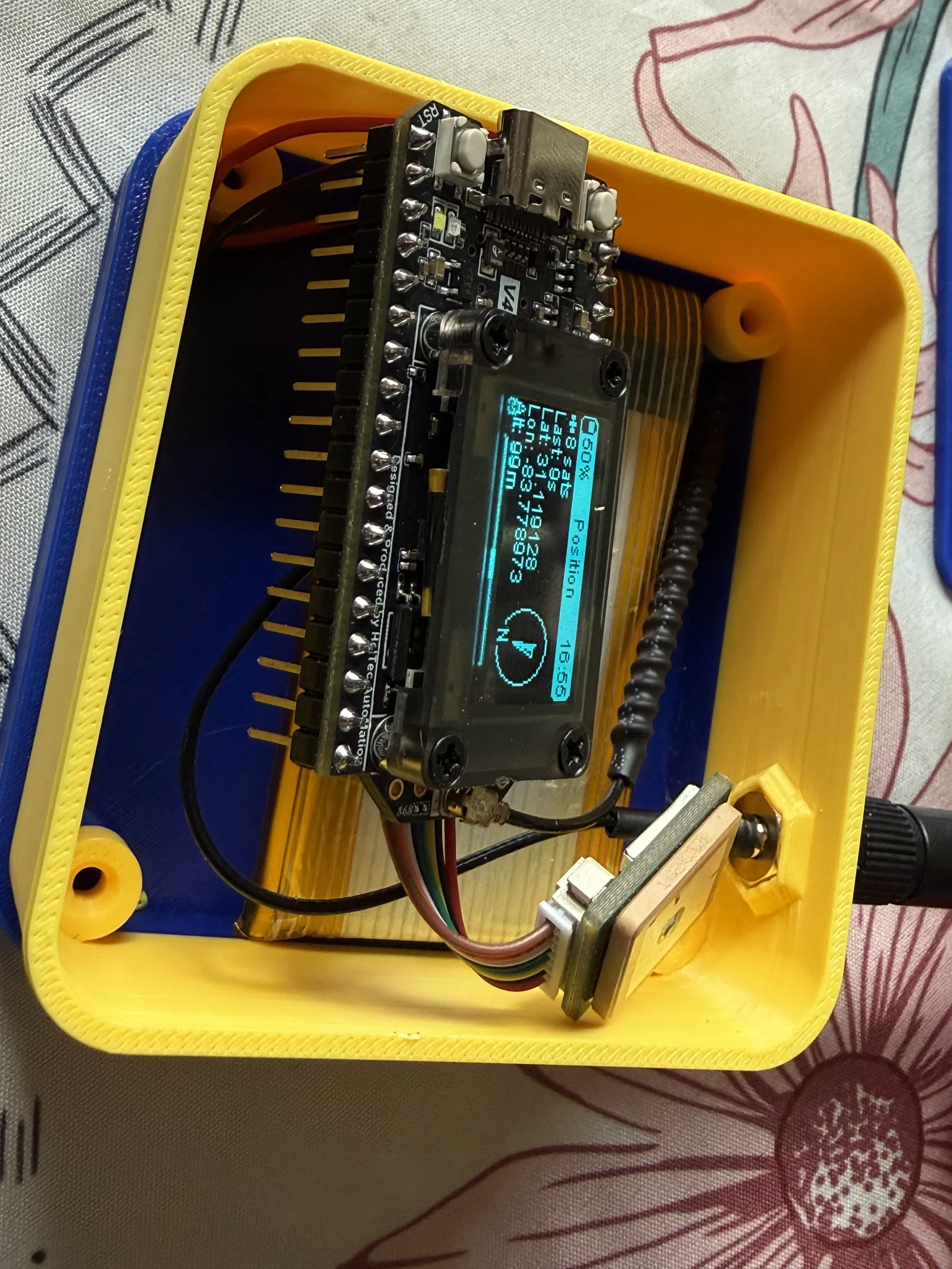

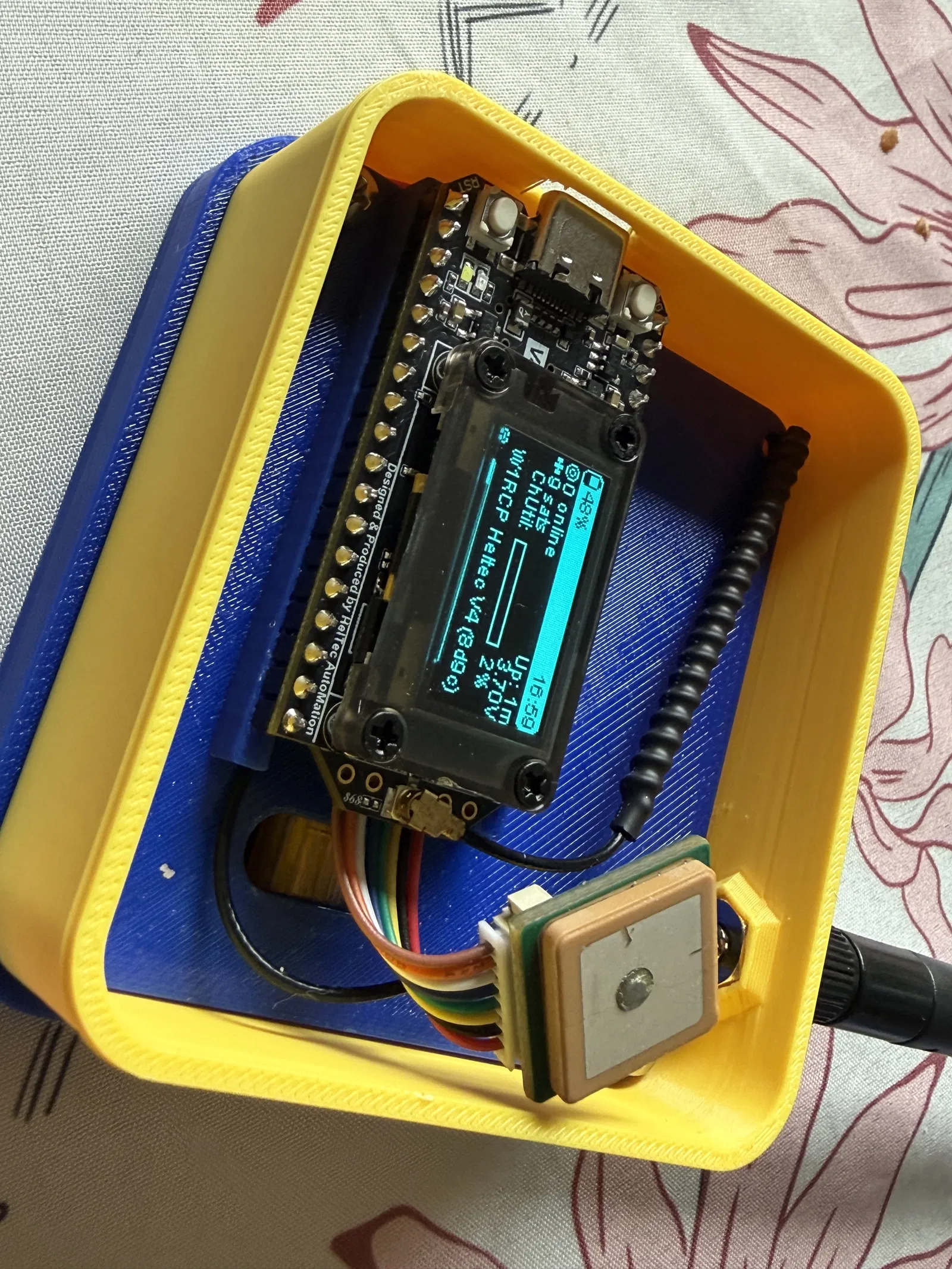

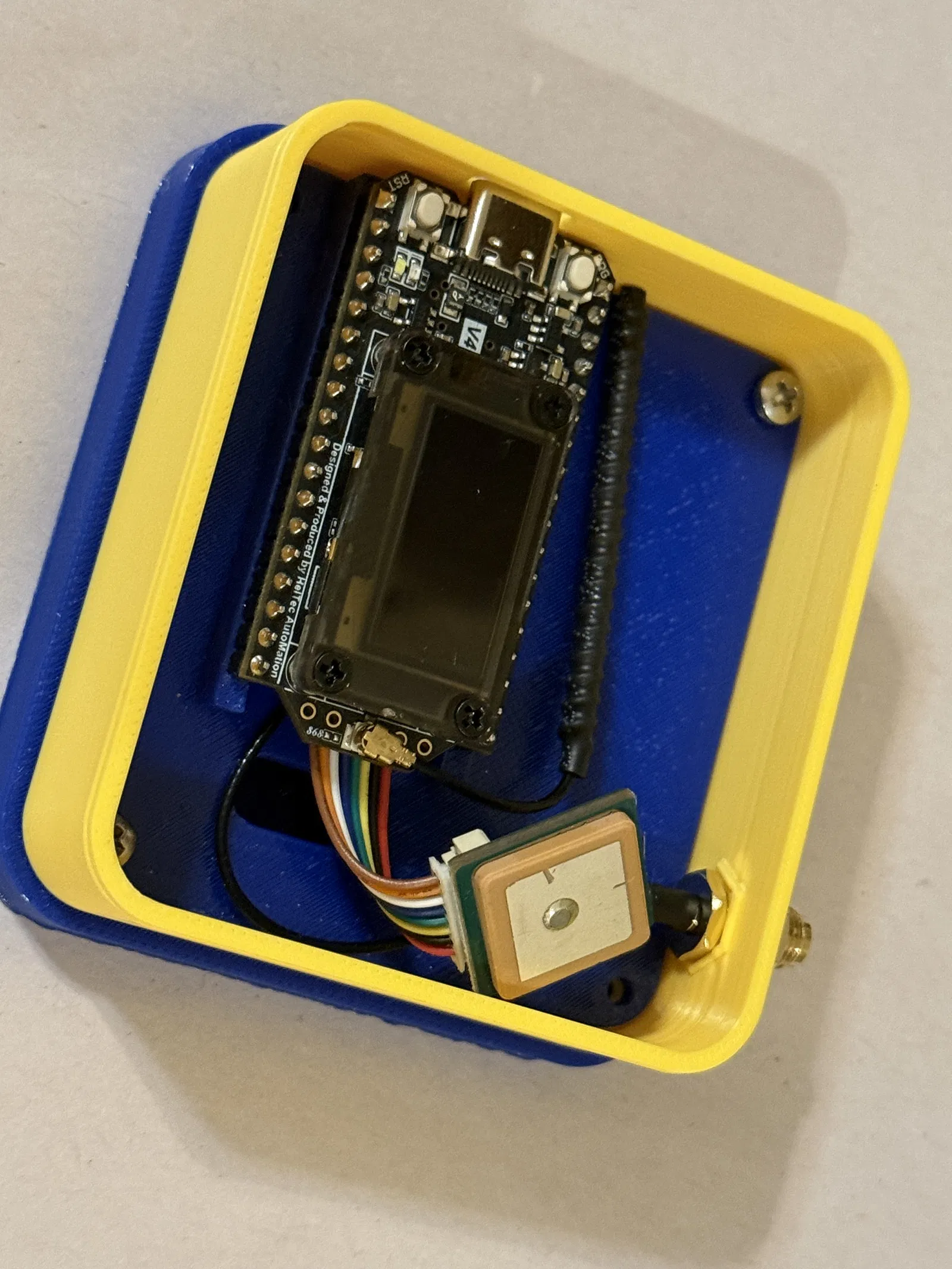

Cách lắp: đặt pin vào đáy enclosure. Sau đó cắm các anten vào board Heltec. Luồn anten ngoài qua lỗ và siết cố định bằng long đền và ê-cu đi kèm. Cắm pin vào board Heltec. Gắn các chân DIP của board Heltec vào bệ (platform), rồi đưa cả bệ và board vào trong hộp. Bắt chặt bằng 2 vít M3. Sắp anten nằm gọn trong phần trên của enclosure, rồi bắt nắp lên trên.
Mình in bằng PETG nhiều màu. Nếu bạn không có máy in đa màu thì in một màu cũng ổn.
