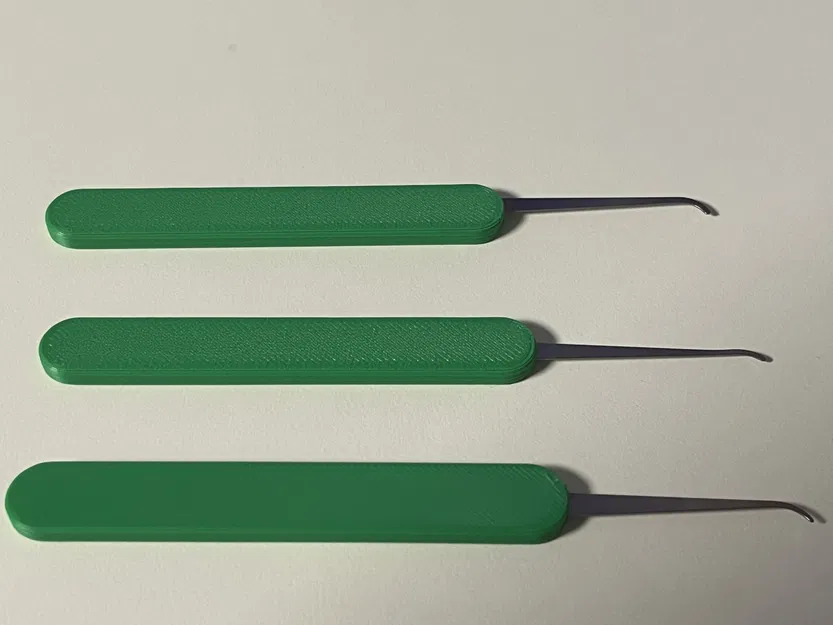

Tay cầm Lock Pick Handle (parametric) cho Sparrows Tuxedo & SSDV

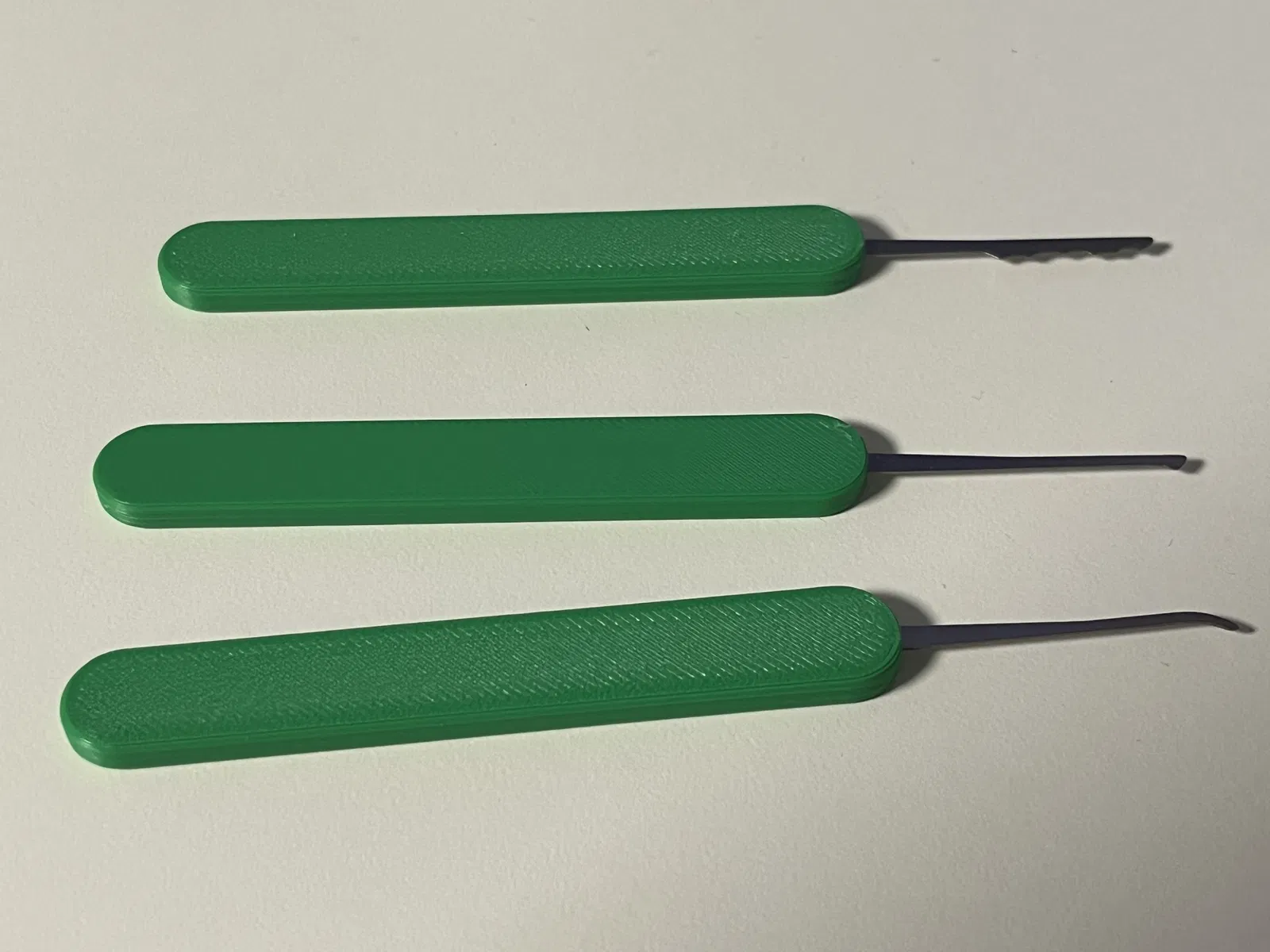

Mình thích ý tưởng tay cầm của Andrew Bird dành cho mấy cây pick của Sparrows, nhưng khi thử thì pick của mình lại không vừa. Mình tranh thủ dịp này để tập dùng FreeCAD, vì mình mới làm quen CAD và 3D printing. Các file 3mf là cho pick Tuxedo bản 0.015" và 0.025", và cho pick SSDV bản 0.015". Do cả ba loại này khác nhau nên mỗi loại cần một model riêng.

Mình có đính kèm file FreeCAD, nên bạn có thể tuỳ biến cho các loại pick tương tự khác. Kích thước của pick nằm trong spreadsheet trong file; dataset sẽ điều khiển độ dày và bề rộng của tay cầm, và cũng có một giá trị tolerance vì các bản in thử dùng đúng kích thước pick thì pick của mình lại không nhét vào được.

Mình in tay cầm bằng PLA trên Snapmaker U1 với profile mặc định 0.2mm từ Orca slicer bản gốc.

Cách in: bạn đặt một lệnh pause trong slicer tại layer bắt cầu (bridge) qua khoảng trống dành cho pick, rồi đặt cây pick vào đó và resume bản in. Với thiết lập của mình thì là ở layer 12. Để pick bám tốt hơn ở nửa dưới và để filament bám lên pick tốt hơn, mình dùng glue stick quét lên cả hai mặt phần cán của cây pick.
