Giá đỡ ống nghiệm lục giác - 20mm

Mình làm bộ này để làm giá đỡ ống nghiệm cho loại ống nghiệm tiêu chuẩn 18mm trong lớp hoá. Mình chán cảnh cất mấy cái giá gỗ hình chữ nhật rồi: để trong tủ thì không bao giờ nằm phẳng được, phải chồng lên nhau, mà lại hay bị xê dịch. Cái lớp trên cùng kiểu gì cũng có lúc trượt qua trượt lại.

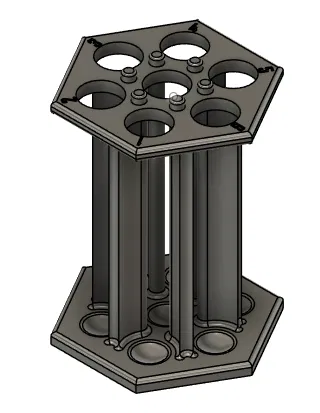

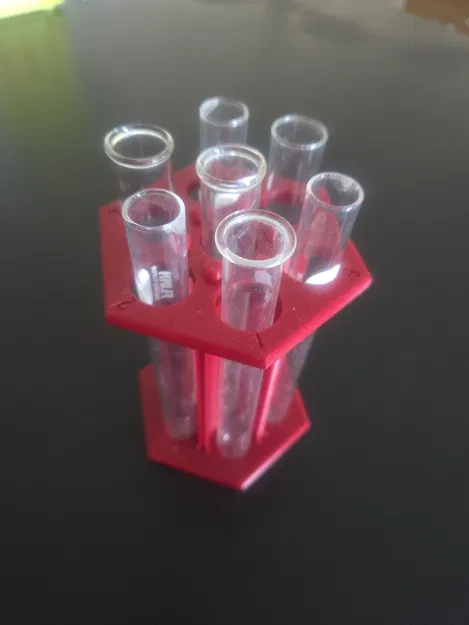

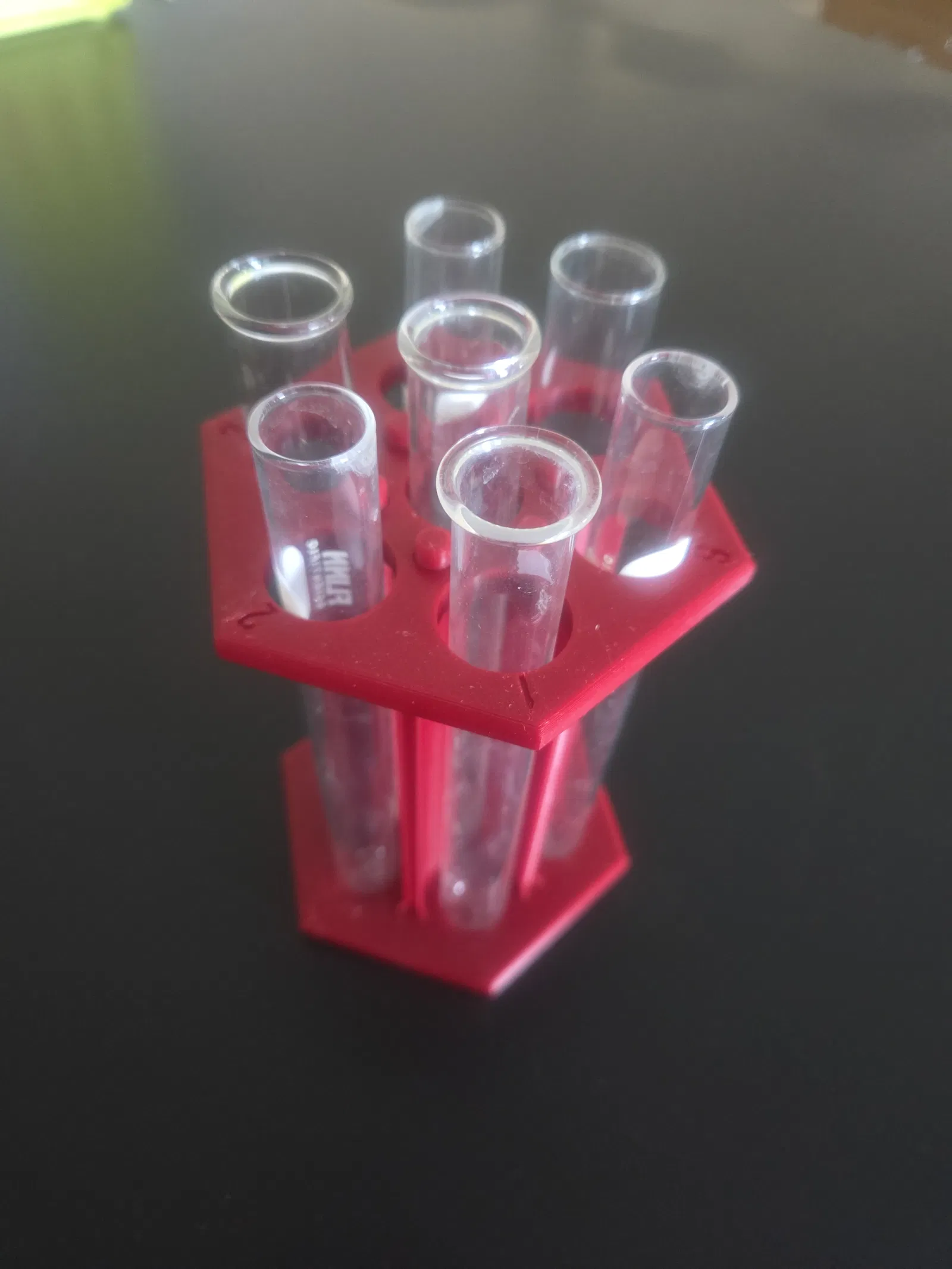

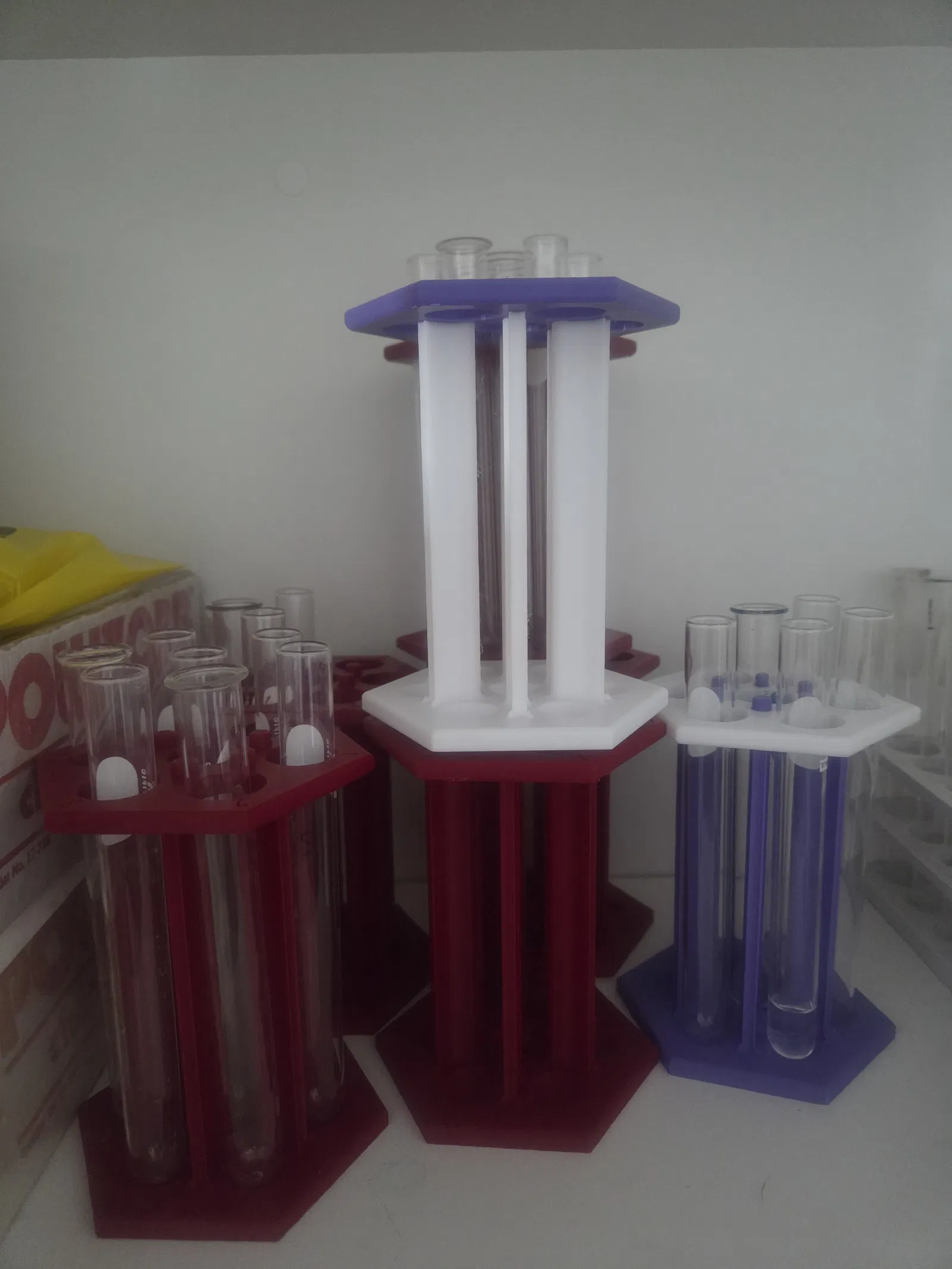

Thiết kế dạng lục giác giúp mình cất được nhiều giá hơn — và nhiều ống nghiệm hơn — trong cùng một không gian tủ như trước. Sau lần in đầu tiên, mình chỉnh lại phần trên và thêm số dọc theo viền ngoài để dán nhãn mẫu như đa số phòng lab vẫn làm. Khi cắm đầy ống, thiết kế này xách/carry đi quanh phòng cũng rất tiện. Thay vì phải cầm một đầu của giá, cả cụm có thể nắm chắc gọn một lần là được.

Bạn có thể dùng thiết kế này cho phân tích đường cong Beer’s-Lambert. Phần hub ở giữa có thể để dung dịch gốc (stock solution), còn sáu hub bên ngoài là các mẫu pha loãng liên tiếp từ dung dịch gốc.

Nhớ là đừng dùng với ống nghiệm NÓNG! Lý do thì khỏi nói rồi. Mình vẫn giữ mấy cái giá gỗ để dùng cho trường hợp đó. Nhưng mình cũng muốn thử dùng file STL này để CNC hoặc laser cut ra phiên bản bằng gỗ.

Về in ấn, mình dùng infill 15% và in cả hai phần trên cùng một bed. Mình in được cả chục cái liên tiếp mà không cần bảo trì gì. Phần trên in nhanh hơn vì phần dưới phải in thêm chân ở phía trên, nhưng ở phiên bản sau mình có thể cân nhắc in mấy cái chân tách riêng. Làm vậy sẽ giảm thời gian in đáng kể.

Lắp ráp thì chỉ cần nhỏ chút keo superglue lên mặt trên của các chân. Mấy cái trụ ở trên canh rất “dư” tolerance, nhưng mình chưa thấy bị lỏng gì trong 6 tháng qua. Bạn thích thì phối màu tuỳ ý.

Có cô thầy dạy mỹ thuật cạnh phòng “chôm” một cái prototype để cắm cọ vẽ. Bạn muốn dùng kiểu gì cũng được.
